Теплообмінний модуль

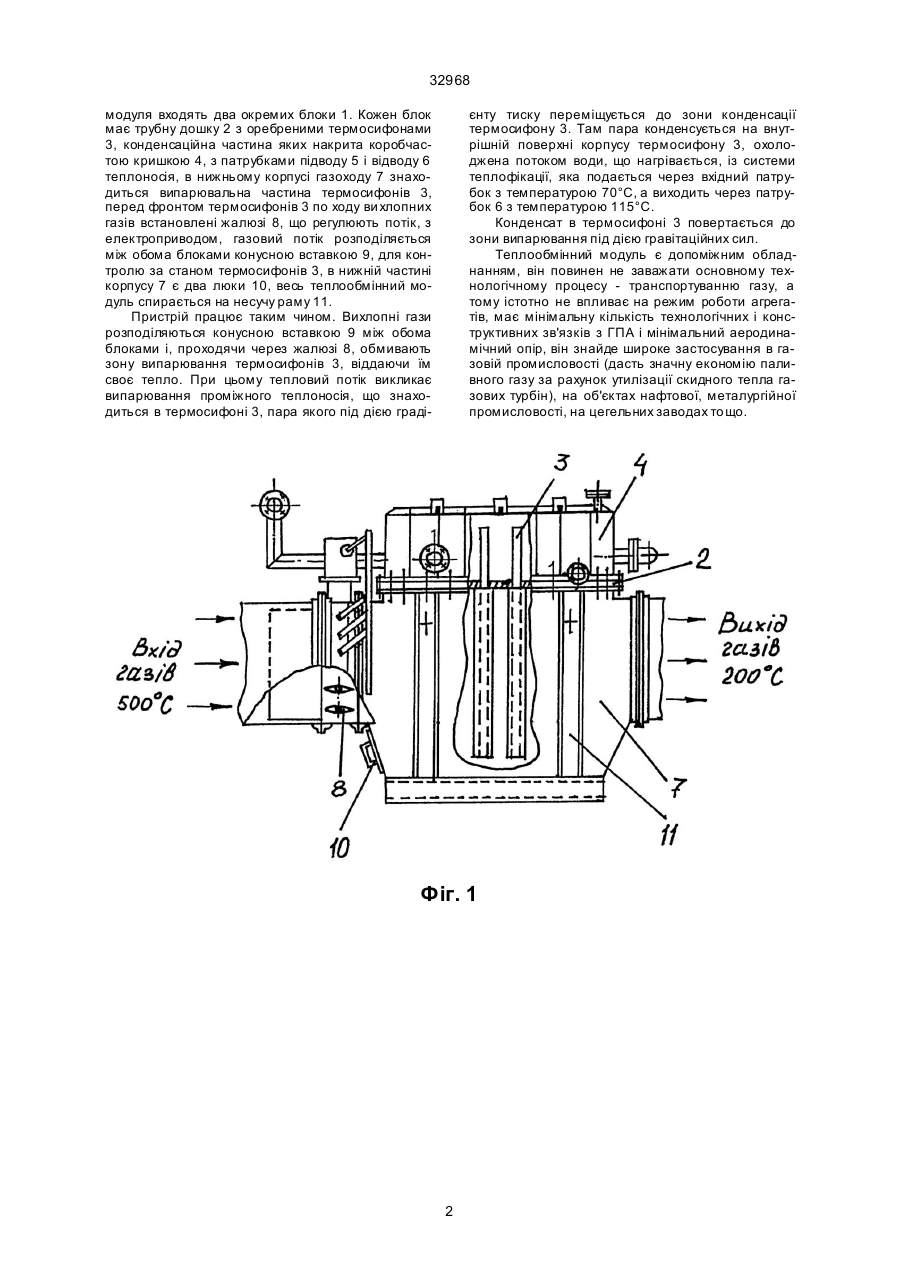

Теплообмінний модуль, що містить два окремих блока з трубними дошками, кожен блок являє 32968 модуля входять два окремих блоки 1. Кожен блок має трубну дошку 2 з оребреними термосифонами 3, конденсаційна частина яких накрита коробчастою кришкою 4, з патрубками підводу 5 і відводу 6 теплоносія, в нижньому корпусі газоходу 7 знаходиться випарювальна частина термосифонів 3, перед фронтом термосифонів 3 по ходу ви хлопних газів встановлені жалюзі 8, що регулюють потік, з електроприводом, газовий потік розподіляється між обома блоками конусною вставкою 9, для контролю за станом термосифонів 3, в нижній частині корпусу 7 є два люки 10, весь теплообмінний модуль спирається на несучу раму 11. Пристрій працює таким чином. Вихлопні гази розподіляються конусною вставкою 9 між обома блоками і, проходячи через жалюзі 8, обмивають зону випарювання термосифонів 3, віддаючи їм своє тепло. При цьому тепловий потік викликає випарювання проміжного теплоносія, що знаходиться в термосифоні 3, пара якого під дією граді єнту тиску переміщується до зони конденсації термосифону 3. Там пара конденсується на внутрішній поверхні корпусу термосифону 3, охолоджена потоком води, що нагрівається, із системи теплофікації, яка подається через вхідний патрубок з температурою 70°С, а виходить через патрубок 6 з температурою 115°C. Конденсат в термосифоні 3 повертається до зони випарювання під дією гравітаційних сил. Теплообмінний модуль є допоміжним обладнанням, він повинен не заважати основному технологічному процесу - транспортуванню газу, а тому істотно не впливає на режим роботи агрегатів, має мінімальну кількість технологічних і конструктивних зв'язків з ГПА і мінімальний аеродинамічний опір, він знайде широке застосування в газовій промисловості (дасть значну економію паливного газу за рахунок утилізації скидного тепла газових турбін), на об'єктах нафтової, металургійної промисловості, на цегельних заводах то що. Фіг. 1 2 32968 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
