Гайка з обмеженим моментом затягування

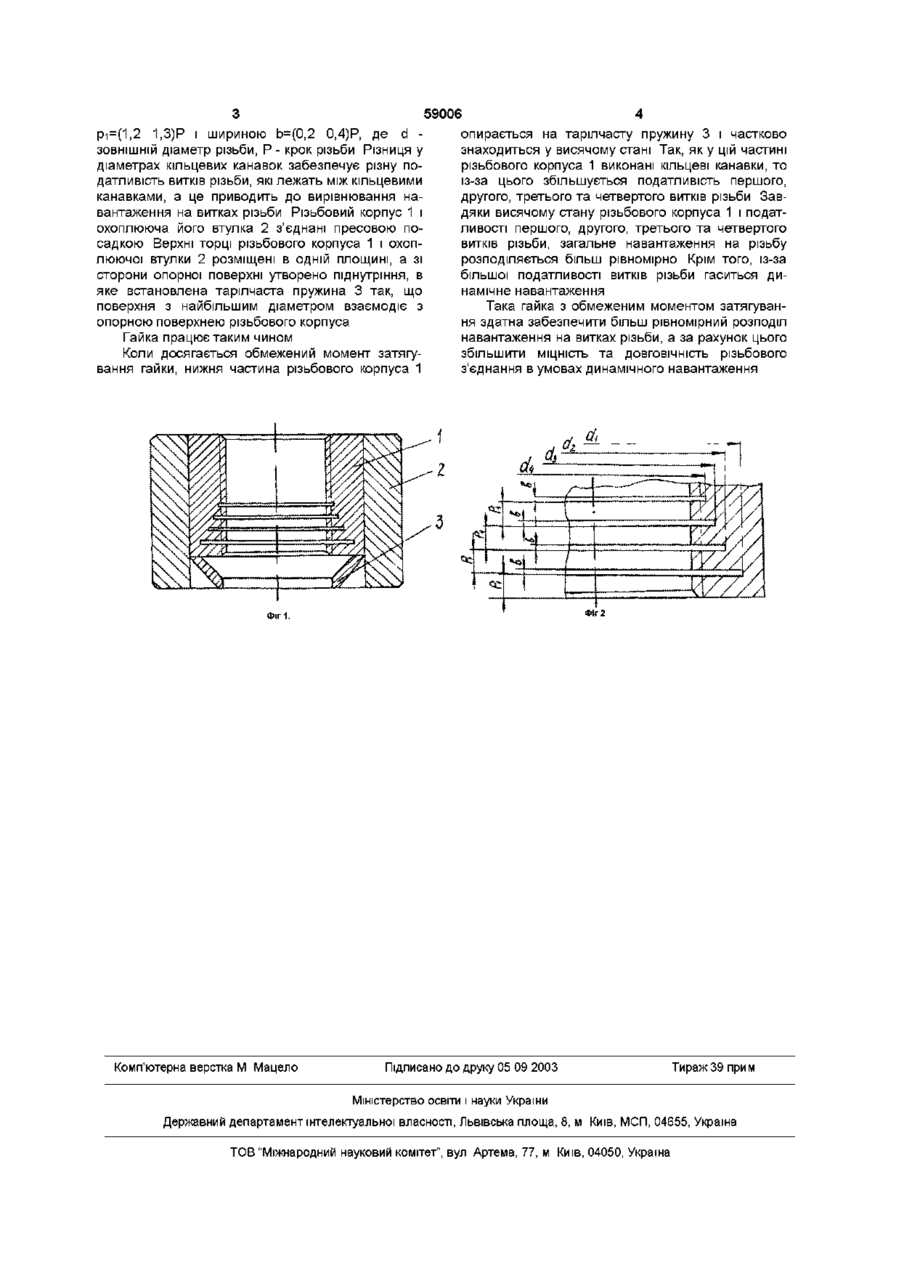

1 Гайка з обмеженим моментом затягування, яка містить нарізний корпус, охоплюючу втулку та тарілчасту пружину, яка відрізняється тим, що на нарізній поверхні нарізного корпуса зі сторони опорної поверхні виконані кільцеві канавки з кроком рі = (1,2 1,3)Р, шириною b = (0,2 0,4)Р та діаметрами di = 1,34d, d 2 = 1,22d, d 3 = 1,15d, d 4 = 1,11d, де P - крок різі, d - ЗОВНІШНІЙ діаметр різі, d-і, d2, сіз і С - діаметри, ВІДПОВІДНО першої, другої, І 4 третьої та четвертої кільцевих канавок нарізного корпуса зі сторони опорної поверхні гайки 2 Гайка по п 1, яка відрізняється тим, що тарілчаста пружина встановлена так, що її поверхня з найбільшим діаметром взаємодіє з опорною поверхнею нарізного корпуса Винахід відноситься до загального машинобудування і може бути використаний в різьбових з'єднаннях машин і механізмів, які працюють в умовах динамічного навантаження Відома гайка з обмеженим моментом затягування (див АС СССР №566034, F16B37/00) найбільш близька до запропонованого винаходу, яка містить різьбовий корпус, охоплюючу його втулку та пружний елемент Охоплююча втулка виконана довшою за різьбовий корпус і з'єднана з ним пресовою посадкою так, що верхні торці охоплюючої втулки і різьбового корпуса розміщені в одній площині, а зі сторони опорної поверхні гайки утворено піднутршня, у яке встановлений пружний елемент, наприклад, тарілчаста пружина Основний недолік такої гайки з обмеженим моментом затягування той, що вона має невисоку - крок різьби, d - ЗОВНІШНІЙ діаметр різьби, d-i, d 2 , d 3 і d 4 - діаметри ВІДПОВІДНО першої, другої, третьої і четвертої кільцевих канавок різьбового корпуса зі сторони опорної поверхні гайки, а пружний елемент, наприклад, тарілчаста пружина встановлена так, що поверхня з найбільшим діаметром взаємодіяла з опорною поверхнею різьбового корпуса Така гайка з обмеженим моментом затягування дозволяє зменшити жорсткість перших витків різьби зі сторони опорної поверхні гайки і цим забезпечує більш рівномірний розподіл навантаження на витках різьби, за рахунок чого підвищується МІЦНІСТЬ та ДОВГОВІЧНІСТЬ в умовах динамічного навантаження за рахунок високої жорсткості найбільш навантажених витків різьби Задача винаходу - підвищення МІЦНОСТІ та ДОВГОВІЧНОСТІ за рахунок більш рівномірного розподілу навантаження на витках різьби Технічний результат досягається тим, що у ВІДОМІЙ гайці з обмеженим моментом затягування в різьбовому корпусі, зі сторони піднутршня на поверхні різьби виконані кільцеві канавки з кроком Рі=(1,2 1,3 )Р, шириною Ь=(0,2 0,4)Р та діаметрами di=1,34d, d2=1,22d, d3=1,15d, d 4 =1,11d, де Р МІЦНІСТЬ та ДОВГОВІЧНІСТЬ різьбового з'єднання в умовах динамічного навантаження На фіг 1 зображена гайка з обмеженим моментом затягування, загальний вигляд з розрізом, на фіг 2 - розміри кільцевих канавок Гайка з обмеженим моментом затягування містить різьбовий корпус 1, охоплючу його втулку 2 і пружний елемент 3, наприклад, тарільчаста пружина На різьбовій поверхні різьбового корпуса 1 виконані кільцеві канавки різних діаметрів з метою зменшення жорсткості витків різьби - перших від опорної поверхні гайки Так, як згідно дослідженням М Є Жуковського, витки різьби сприймають навантаження ВІДПОВІДНО перший 34%, другий - 2 2 % , третій -15%, четвертий - 11%, то перша канавка має di=1,34d, друга - d2=1,22d, третя - d3=1,15d, четверта - d4=1,11d з кроком (О о о о> ю Pi=(1,2 1,3)P і шириною b=(0,2 0,4)P, де d ЗОВНІШНІЙ діаметр різьби, Р - крок різьби Різниця у діаметрах кільцевих канавок забезпечує різну податливість витків різьби, які лежать між кільцевими канавками, а це приводить до вирівнювання навантаження на витках різьби Різьбовий корпус 1 і охоплююча його втулка 2 з'єднані пресовою посадкою Верхні торці різьбового корпуса 1 і охоплюючої втулки 2 розміщені в одній площині, а зі сторони опорної поверхні утворено піднутршня, в яке встановлена тарілчаста пружина 3 так, що поверхня з найбільшим діаметром взаємодіє з опорною поверхнею різьбового корпуса Гайка працює таким чином Коли досягається обмежений момент затягування гайки, нижня частина різьбового корпуса 1 59006 опирається на тарілчасту пружину 3 і частково знаходиться у висячому стані Так, як у цій частині різьбового корпуса 1 виконані кільцеві канавки, то із-за цього збільшується податливість першого, другого, третього та четвертого витків різьби Завдяки висячому стану різьбового корпуса 1 і податливості першого, другого, третього та четвертого витків різьби, загальне навантаження на різьбу розподіляється більш рівномірно Крім того, із-за більшої податливості витків різьби гаситься динамічне навантаження Така гайка з обмеженим моментом затягування здатна забезпечити більш рівномірний розподіл навантаження на витках різьби, а за рахунок цього збільшити МІЦНІСТЬ та ДОВГОВІЧНІСТЬ різьбового з'єднання в умовах динамічного навантаження Фіг 1. Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
