Спосіб вимірювання енергетичного спектра нвч сигналу
Номер патенту: 33038
Опубліковано: 10.06.2008
Автори: Мірошніков Анатолій Миколайович, Горб Василь Миколайович, Ларкін Сергій Юрійович
Формула / Реферат
Спосіб вимірювання енергетичного спектра НВЧ сигналу, що включає реєстрацію відгуку низькотемпературного приймача на основі надпровідного переходу Джозефсона як функції змінного параметра, який відрізняється тим, що формують відгуки, які піддають обробці, N низькотемпературних приймачів на основі переходів Джозефсона, в яких здійснюють попереднє задання струмів зміщення надпровідних переходів, вибір значень струмів попереднього зміщення і подальше одночасне сканування струмів зміщення для всіх приймачів і аналіз зареєстрованих відгуків приймачів з наступним функціональним перетворенням при обробці автокореляційної функції шляхом зворотного перетворення Фур'є.
Текст

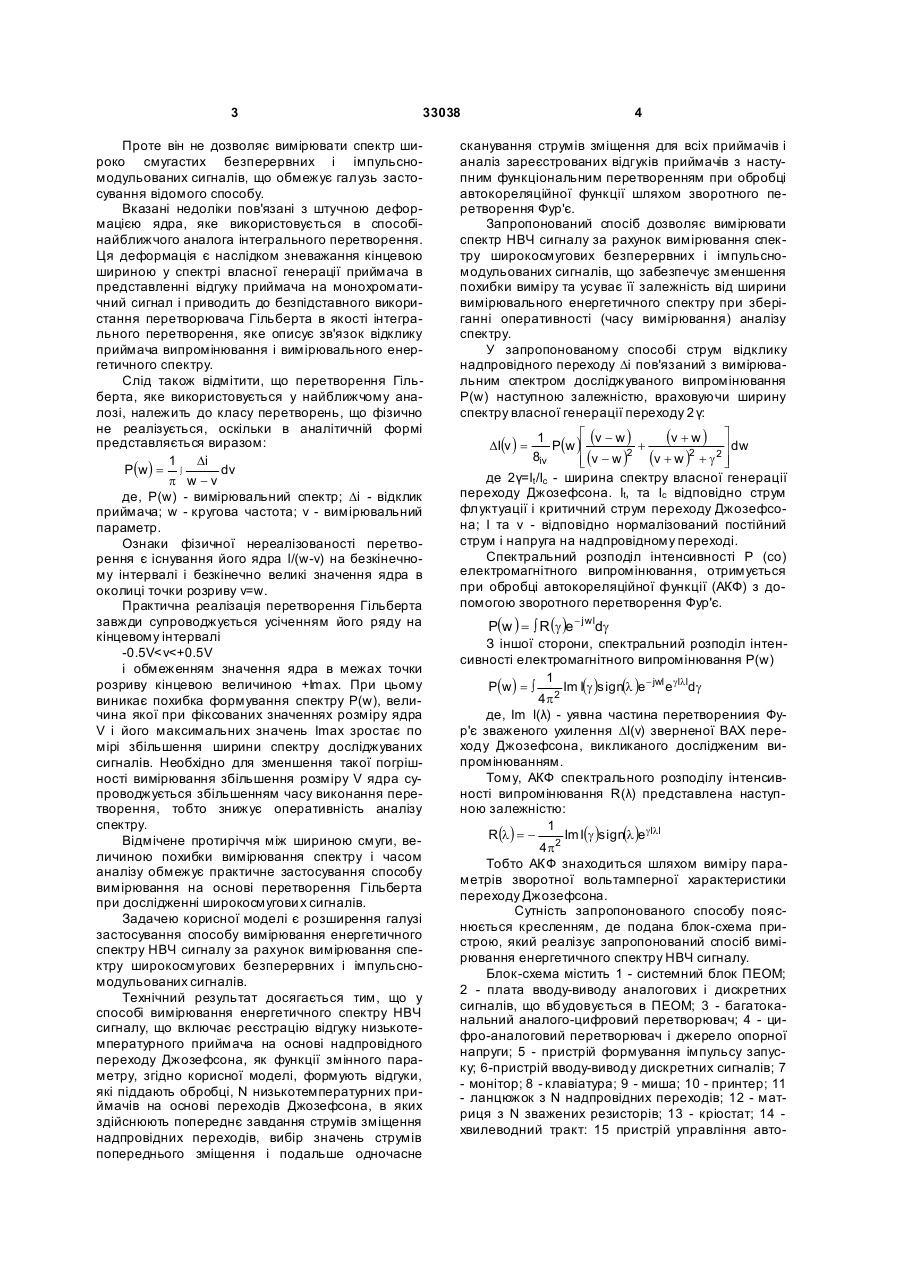

Спосіб вимірювання енергетичного спектра НВЧ сигналу, що включає реєстрацію відгуку низькотемпературного приймача на основі надпровід 3 33038 Проте він не дозволяє вимірювати спектр широко смугастих безперервних і імпульсномодульованих сигналів, що обмежує галузь застосування відомого способу. Вказані недоліки пов'язані з штучною деформацією ядра, яке використовується в способінайближчого аналога інтегрального перетворення. Ця деформація є наслідком зневажання кінцевою шириною у спектрі власної генерації приймача в представленні відгуку приймача на монохроматичний сигнал і приводить до безпідставного використання перетворювача Гільберта в якості інтегрального перетворення, яке описує зв'язок відклику приймача випромінювання і вимірювального енергетичного спектру. Слід також відмітити, що перетворення Гільберта, яке використовується у найближчому аналозі, належить до класу перетворень, що фізично не реалізується, оскільки в аналітичній формі представляється виразом: 1 Di P (w ) = ò dv p w -v де, P(w) - вимірювальний спектр; ∆i - відклик приймача; w - кругова частота; v - вимірювальний параметр. Ознаки фізичної нереалізованості перетворення є існування його ядра l/(w-v) на безкінечному інтервалі і безкінечно великі значення ядра в околиці точки розриву v=w. Практична реалізація перетворення Гільберта завжди супроводжується усіченням його ряду на кінцевому інтервалі -0.5V
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of energy spectrum of shf signal
Автори англійськоюLarkin Serhii Yuriiovych, Miroshnikov Anatolii Mykolaiovych, Horb Vasyl Mykolaiovych
Назва патенту російськоюСпособ измерения энергетического спектра свч сигнала
Автори російськоюЛаркин Сергей Юрьевич, Мирошников Анатолий Николаевич, Горб Василий Николаевич
МПК / Мітки
МПК: G01J 3/28
Мітки: енергетичного, спектра, сигналу, вимірювання, нвч, спосіб
