Бітумно-полімерна гідроізоляційна мастика

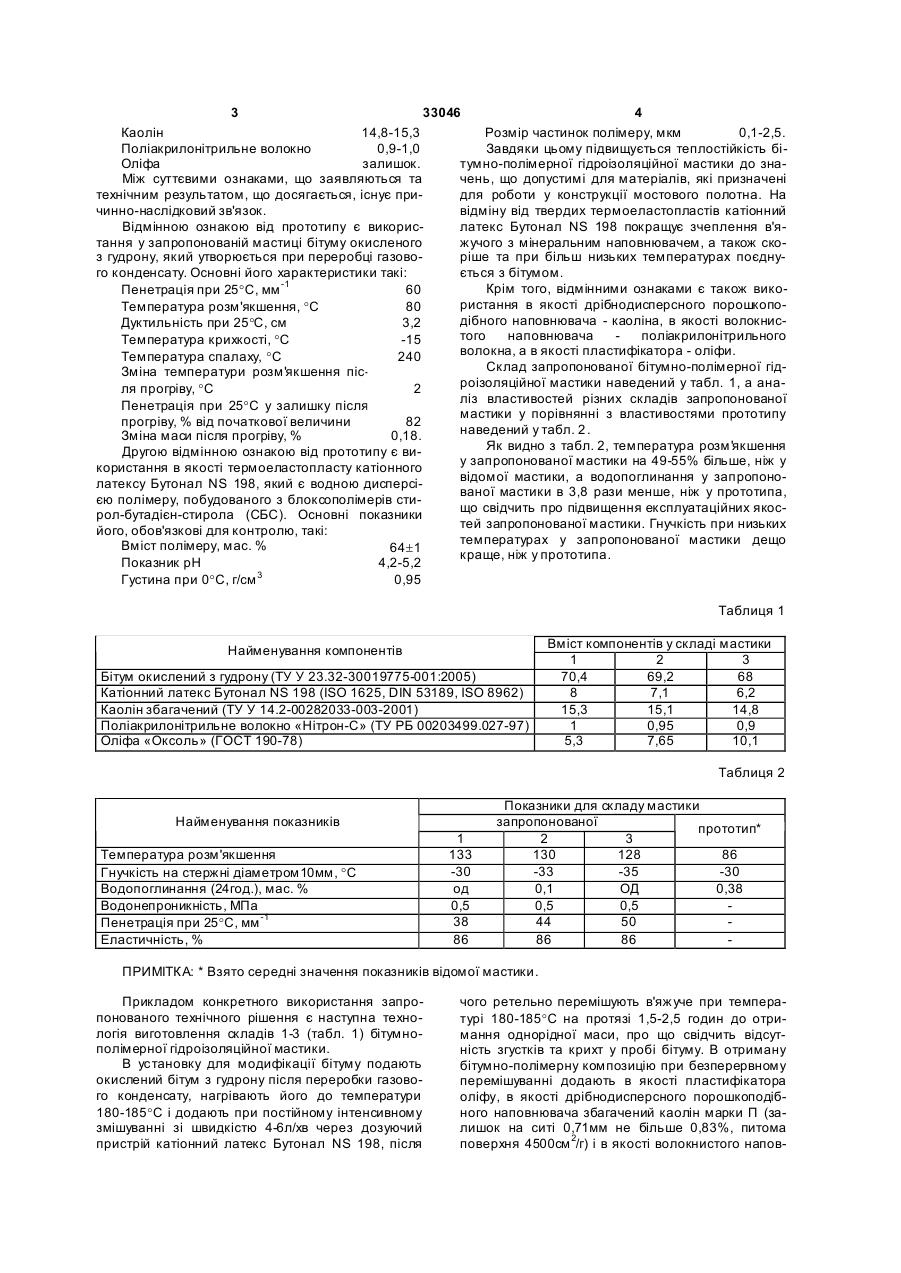

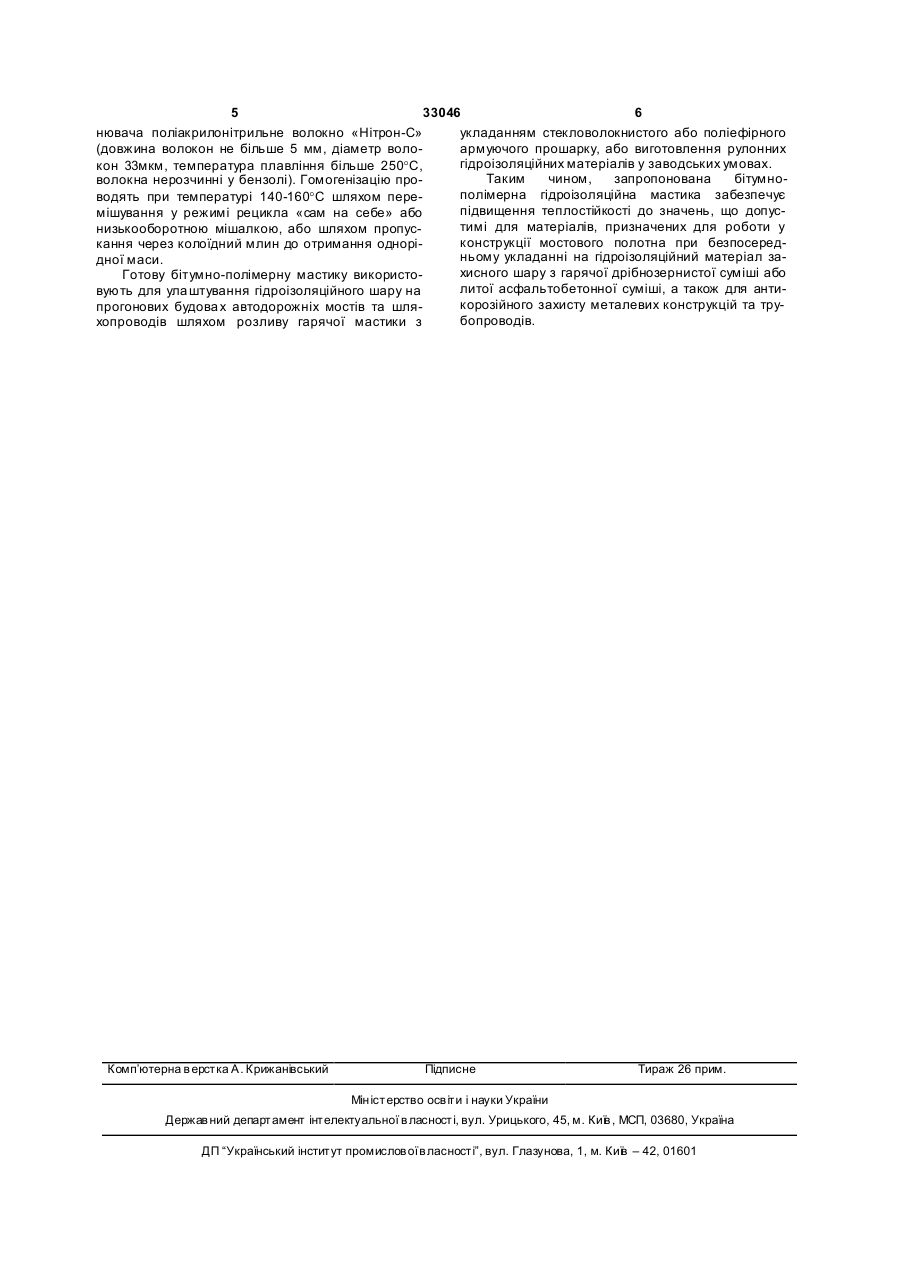

Бітумно-полімерна гідроізоляційна мастика, що включає бітум, термоеластопласт, наповнювач 3 33046 4 Каолін 14,8-15,3 Розмір частинок полімеру, мкм 0,1-2,5. Поліакрилонітрильне волокно 0,9-1,0 Завдяки цьому підвищується теплостійкість біОліфа залишок. тумно-полімерної гідроізоляційної мастики до знаМіж суттєвими ознаками, що заявляються та чень, що допустимі для матеріалів, які призначені технічним результатом, що досягається, існує придля роботи у конструкції мостового полотна. На чинно-наслідковий зв'язок. відміну від твердих термоеластопластів катіонний Відмінною ознакою від прототипу є викорислатекс Бутонал NS 198 покращує зчеплення в'ятання у запропонованій мастиці бітуму окисленого жучого з мінеральним наповнювачем, а також скоз гудрону, який утворюється при переробці газоворіше та при більш низьких температурах поєднуго конденсату. Основні його характеристики такі: ється з бітумом. Крім того, відмінними ознаками є також викоПенетрація при 25°С, мм -1 60 ристання в якості дрібнодисперсного порошкопоТемпература розм'якшення, °С 80 дібного наповнювача - каоліна, в якості волокнисДуктильність при 25°С, см 3,2 того наповнювача поліакрилонітрильного Температура крихкості, °С -15 волокна, а в якості пластифікатора - оліфи. Температура спалаху, °С 240 Склад запропонованої бітумно-полімерної гідЗміна температури розм'якшення пісроізоляційної мастики наведений у табл. 1, а аналя прогріву, °С 2 ліз властивостей різних складів запропонованої Пенетрація при 25°С у залишку після мастики у порівнянні з властивостями прототипу прогріву, % від початкової величини 82 наведений у табл. 2 . Зміна маси після прогріву, % 0,18. Як видно з табл. 2, температура розм'якшення Другою відмінною ознакою від прототипу є виу запропонованої мастики на 49-55% більше, ніж у користання в якості термоеластопласту катіонного відомої мастики, а водопоглинання у запропонолатексу Бутонал NS 198, який є водною дисперсіваної мастики в 3,8 рази менше, ніж у прототипа, єю полімеру, побудованого з блоксополімерів стищо свідчить про підвищення експлуатаційних якосрол-бутадієн-стирола (СБС). Основні показники тей запропонованої мастики. Гнучкість при низьких його, обов'язкові для контролю, такі: температурах у запропонованої мастики дещо Вміст полімеру, мас. % 64±1 краще, ніж у прототипа. Показник рН 4,2-5,2 3 Густина при 0°С, г/см 0,95 Таблиця 1 Найменування компонентів Бітум окислений з гудрону (ТУ У 23.32-30019775-001:2005) Катіонний латекс Бутонал NS 198 (ISO 1625, DIN 53189, ISO 8962) Каолін збагачений (ТУ У 14.2-00282033-003-2001) Поліакрилонітрильне волокно «Нітрон-С» (ТУ РБ 00203499.027-97) Оліфа «Оксоль» (ГОСТ 190-78) Вміст компонентів у складі мастики 1 2 3 70,4 69,2 68 8 7,1 6,2 15,3 15,1 14,8 1 0,95 0,9 5,3 7,65 10,1 Таблиця 2 Найменування показників Температура розм'якшення Гнучкість на стержні діаметром10мм, °С Водопоглинання (24год.), мас. % Водонепроникність, МПа Пенетрація при 25°С, мм -1 Еластичність, % 1 133 -30 од 0,5 38 86 Показники для складу мастики запропонованої прототип* 2 3 130 128 86 -33 -35 -30 0,1 ОД 0,38 0,5 0,5 44 50 86 86 ПРИМІТКА: * Взято середні значення показників відомої мастики. Прикладом конкретного використання запропонованого технічного рішення є наступна технологія виготовлення складів 1-3 (табл. 1) бітумнополімерної гідроізоляційної мастики. В установку для модифікації бітуму подають окислений бітум з гудрону після переробки газового конденсату, нагрівають його до температури 180-185°С і додають при постійному інтенсивному змішуванні зі швидкістю 4-6л/хв через дозуючий пристрій катіонний латекс Бутонал NS 198, після чого ретельно перемішують в'яжуче при температурі 180-185°С на протязі 1,5-2,5 годин до отримання однорідної маси, про що свідчить відсутність згустків та крихт у пробі бітуму. В отриману бітумно-полімерну композицію при безперервному перемішуванні додають в якості пластифікатора оліфу, в якості дрібнодисперсного порошкоподібного наповнювача збагачений каолін марки П (залишок на ситі 0,71мм не більше 0,83%, питома поверхня 4500см 2/г) і в якості волокнистого напов 5 33046 6 нювача поліакрилонітрильне волокно «Нітрон-С» укладанням стекловолокнистого або поліефірного (довжина волокон не більше 5 мм, діаметр волоармуючого прошарку, або виготовлення рулонних гідроізоляційних матеріалів у заводських умовах. кон 33мкм, температура плавління більше 250°С, Таким чином, запропонована бітумноволокна нерозчинні у бензолі). Гомогенізацію прополімерна гідроізоляційна мастика забезпечує водять при температурі 140-160°С шляхом перепідвищення теплостійкості до значень, що допусмішування у режимі рецикла «сам на себе» або тимі для матеріалів, призначених для роботи у низькооборотною мішалкою, або шляхом пропусконструкції мостового полотна при безпосередкання через колоїдний млин до отримання одноріньому укладанні на гідроізоляційний матеріал задної маси. хисного шару з гарячої дрібнозернистої суміші або Готову бітумно-полімерну мастику використолитої асфальтобетонної суміші, а також для антивують для ула штування гідроізоляційного шару на корозійного захисту металевих конструкцій та трупрогонових будова х автодорожніх мостів та шлябопроводів. хопроводів шляхом розливу гарячої мастики з Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
