Пиляльний вузол горизонтального стрічкопиляльного верстата для поздовжнього розпилювання деревини

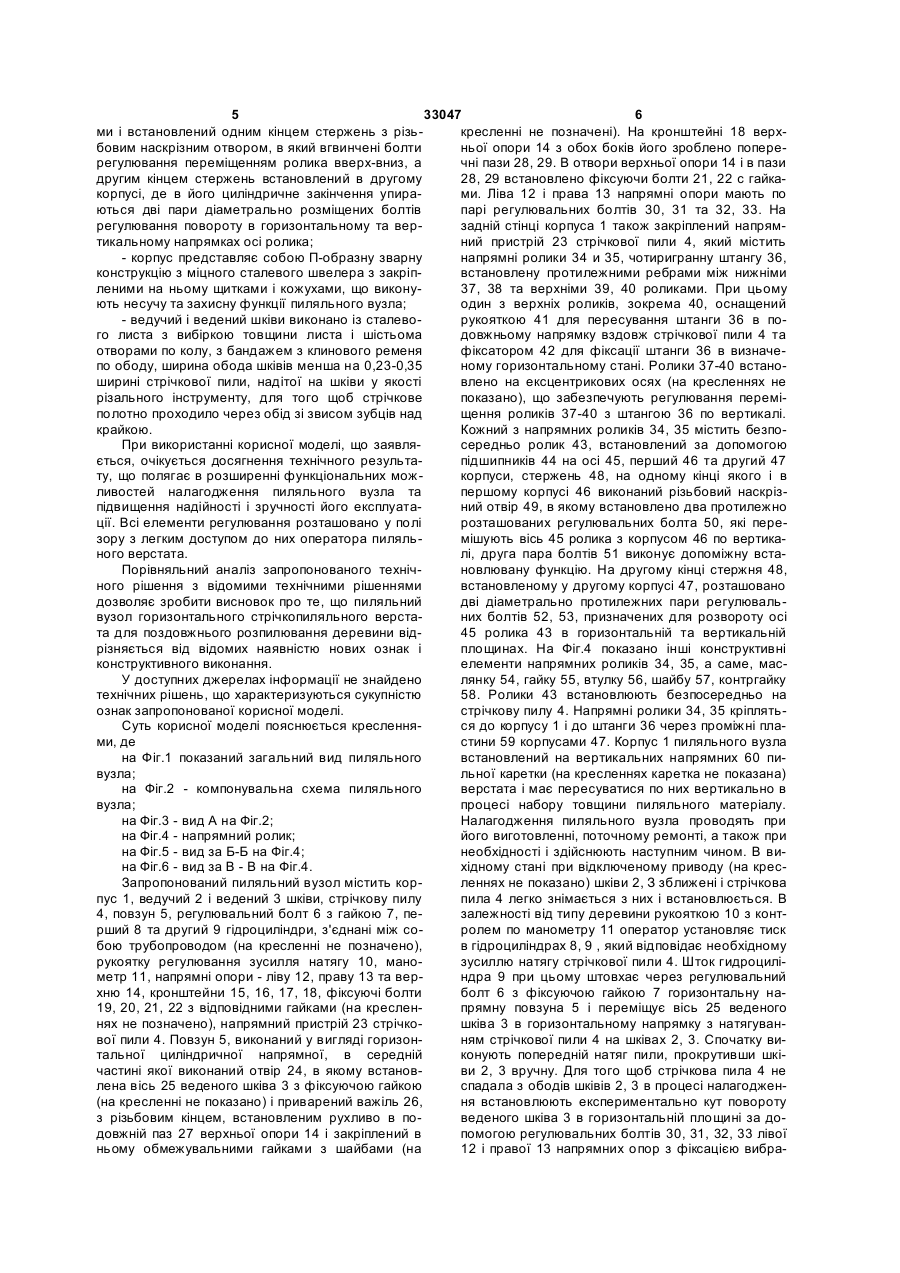

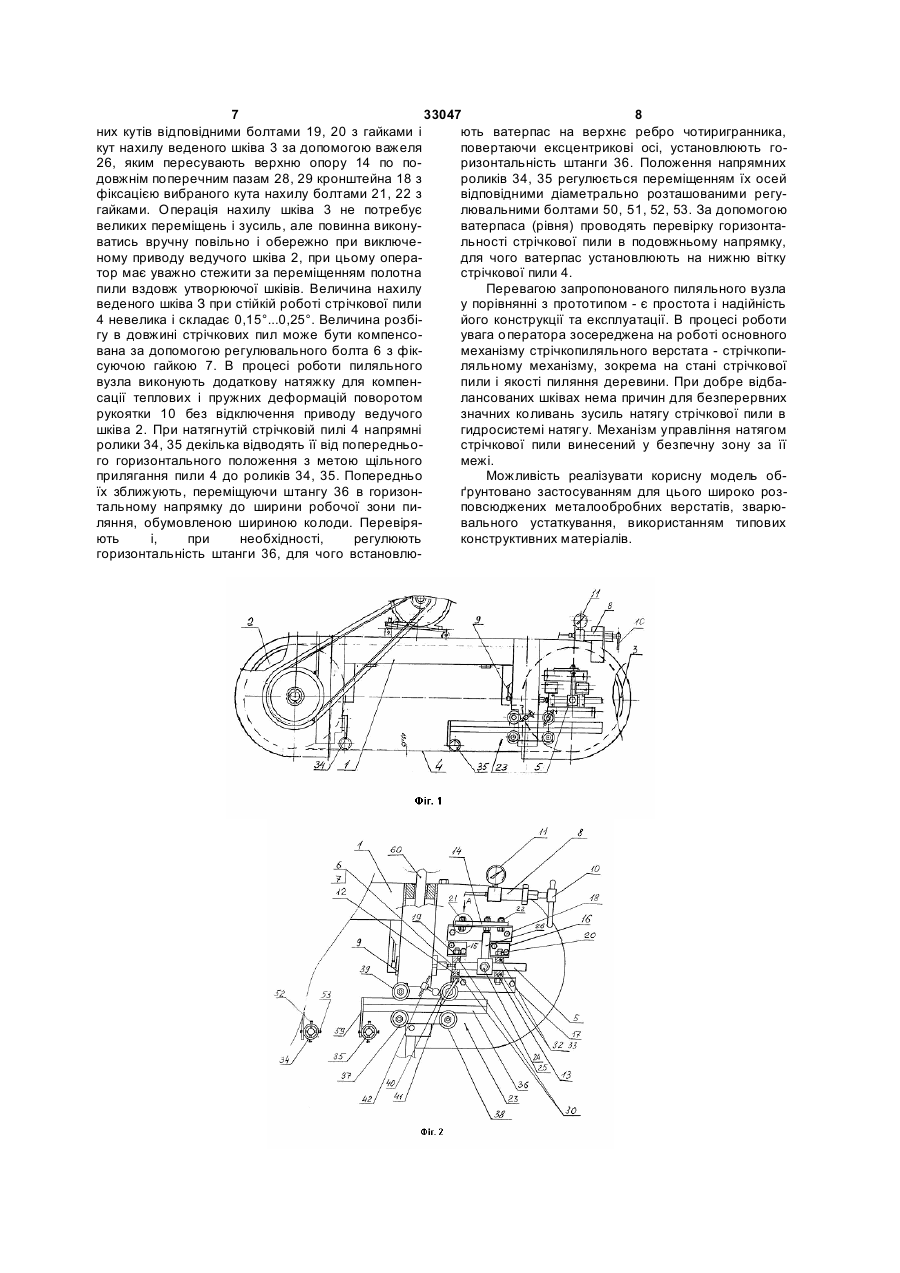

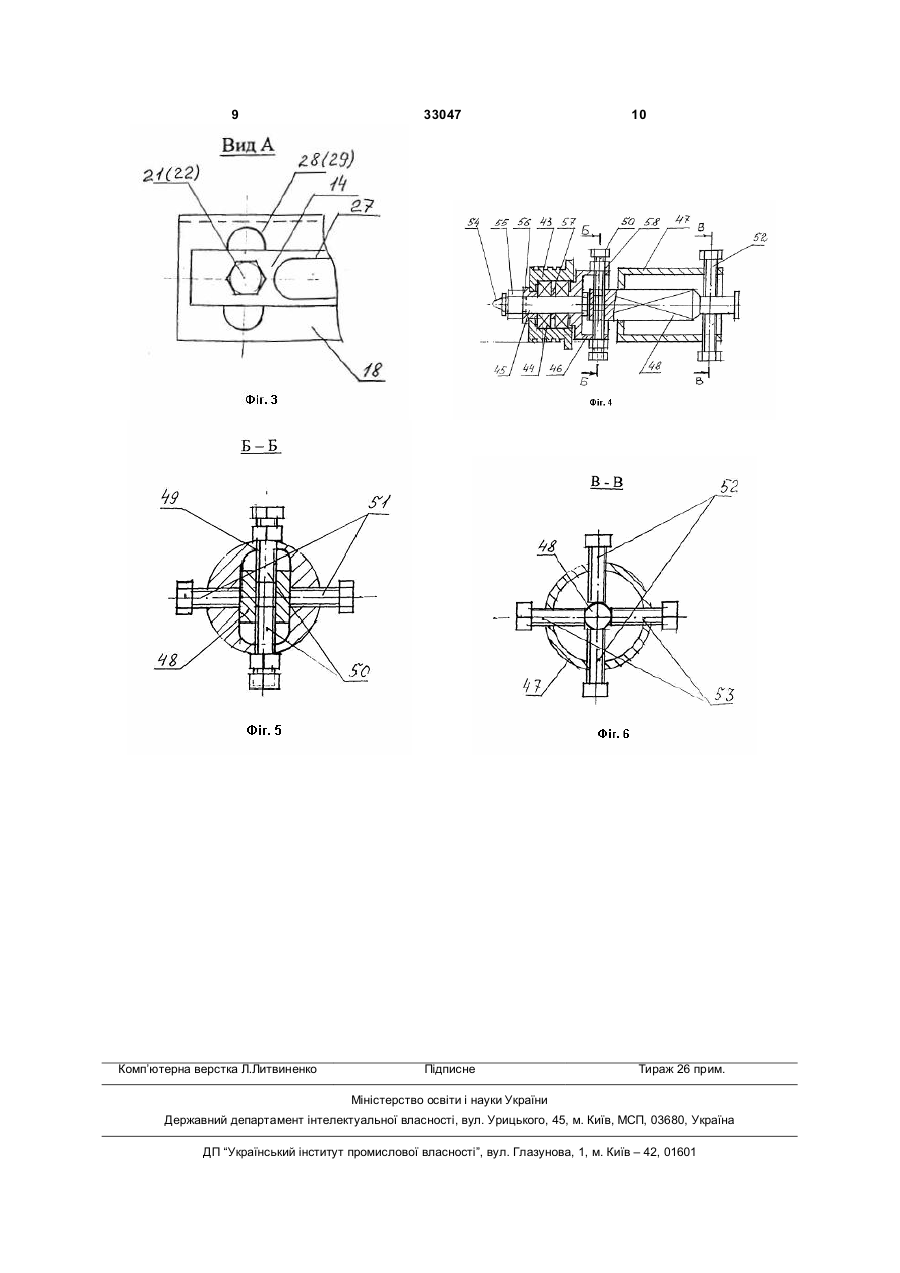

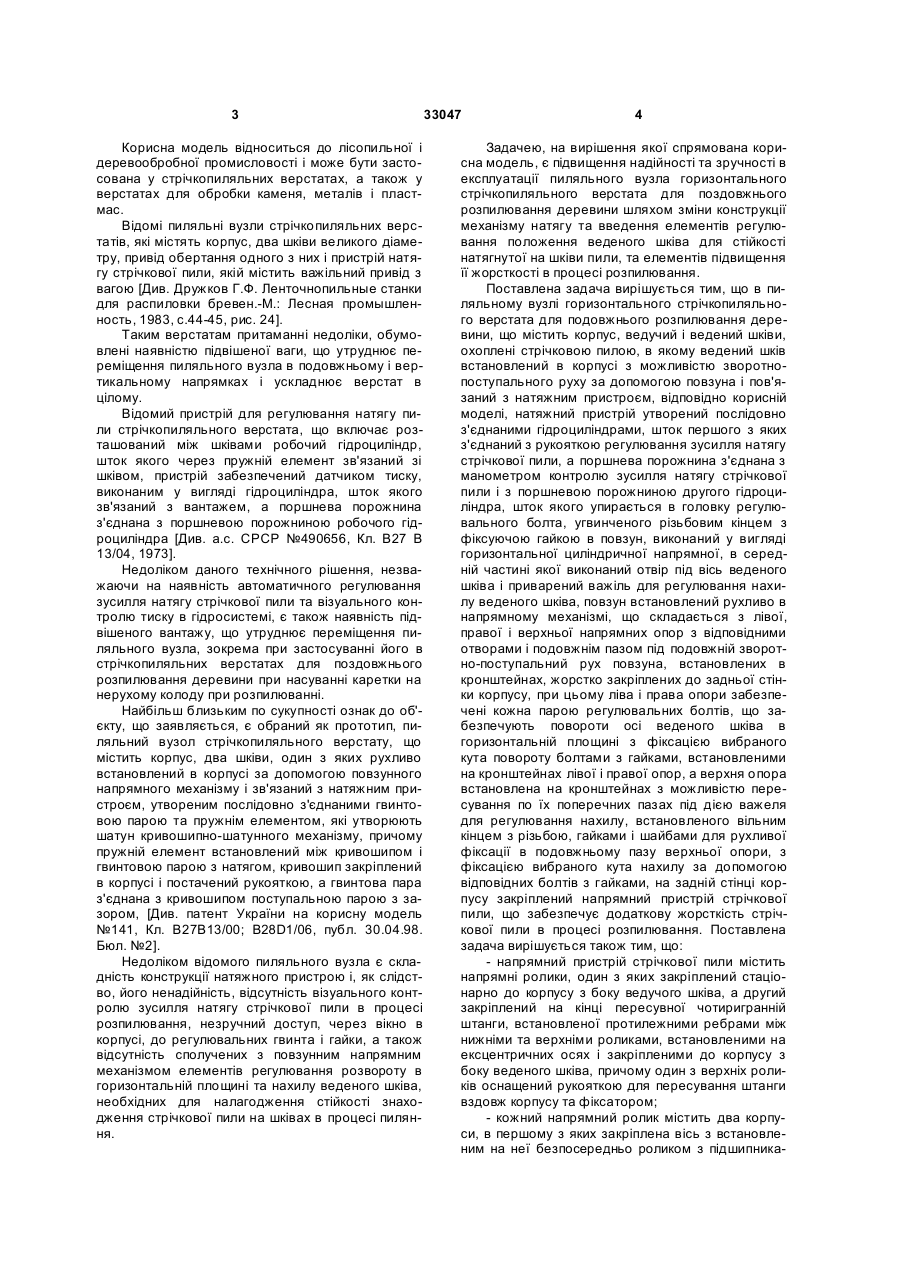

1. Пиляльний вузол горизонтального стрічкопиляльного верстата для поздовжнього розпилювання деревини, що містить корпус, ведучий і ведений шківи, охоплені стрічковою пилою, в якому ведений шків встановлений в корпусі з можливістю зворотно-поступального руху за допомогою повзуна і зв'язаний з натяжним пристроєм, який відрізняється тим, що натяжний пристрій утворений послідовно з'єднаними гідроциліндрами, шток першого з яких з'єднаний з рукояткою регулювання зусилля натягу стрічкової пили, а поршнева порожнина з'єднана з манометром контролю зусилля натягу стрічкової пили і з поршневою порожниною другого гідроциліндра, шток якого упирається в головку регулювального болта, угвинченого різьбовим кінцем з фіксуючою гайкою в повзун, виконаний у вигляді горизонтальної циліндричної напрямної, в середній частині якої виконаний отвір під вісь веденого шківа і приварений важіль для регулювання нахилу веденого шківа, повзун встановлений рухливо в напрямному механізмі, що складається з лівої, правої і верхньої напрямних опор з відповідними отворами і подовжнім пазом під подовжній зворотно-поступальний рух повзуна, встановлених в кронштейнах, жорстко закріплених до задньої стінки корпусу, при цьому ліва і права опори забезпечені кожна парою регулювальних болтів, що забезпечують повороти осі веденого шківа в горизонтальній площині з фіксацією вибраного кута повороту болтами з гайками, встановленими на кронштейнах лівої і правої опор, а верхня опора встановлена на кронштейнах з можливістю пересування по їх поперечних пазах під дією важеля для регулювання нахилу, встано 2 (19) 1 3 Корисна модель відноситься до лісопильної і деревообробної промисловості і може бути застосована у стрічкопиляльних верстатах, а також у верстатах для обробки каменя, металів і пластмас. Відомі пиляльні вузли стрічкопиляльних верстатів, які містять корпус, два шківи великого діаметру, привід обертання одного з них і пристрій натягу стрічкової пили, якій містить важільний привід з вагою [Див. Дружков Г.Ф. Ленточнопильные станки для распиловки бревен.-М.: Лесная промышленность, 1983, с.44-45, рис. 24]. Таким верстатам притаманні недоліки, обумовлені наявністю підвішеної ваги, що утруднює переміщення пиляльного вузла в подовжньому і вертикальному напрямках і ускладнює верстат в цілому. Відомий пристрій для регулювання натягу пили стрічкопиляльного верстата, що включає розташований між шківами робочий гідроциліндр, шток якого через пружній елемент зв'язаний зі шківом, пристрій забезпечений датчиком тиску, виконаним у вигляді гідроциліндра, шток якого зв'язаний з вантажем, а поршнева порожнина з'єднана з поршневою порожниною робочого гідроциліндра [Див. а.с. СРСР №490656, Кл. В27 В 13/04, 1973]. Недоліком даного технічного рішення, незважаючи на наявність автоматичного регулювання зусилля натягу стрічкової пили та візуального контролю тиску в гідросистемі, є також наявність підвішеного вантажу, що утруднює переміщення пиляльного вузла, зокрема при застосуванні його в стрічкопиляльних верстатах для поздовжнього розпилювання деревини при насуванні каретки на нерухому колоду при розпилюванні. Найбільш близьким по сукупності ознак до об'єкту, що заявляється, є обраний як прототип, пиляльний вузол стрічкопиляльного верстату, що містить корпус, два шківи, один з яких рухливо встановлений в корпусі за допомогою повзунного напрямного механізму і зв'язаний з натяжним пристроєм, утвореним послідовно з'єднаними гвинтовою парою та пружнім елементом, які утворюють шатун кривошипно-шатунного механізму, причому пружній елемент встановлений між кривошипом і гвинтовою парою з натягом, кривошип закріплений в корпусі і постачений рукояткою, а гвинтова пара з'єднана з кривошипом поступальною парою з зазором, [Див. патент України на корисну модель №141, Кл. В27В13/00; В28D1/06, публ. 30.04.98. Бюл. №2]. Недоліком відомого пиляльного вузла є складність конструкції натяжного пристрою і, як слідство, його ненадійність, відсутність візуального контролю зусилля натягу стрічкової пили в процесі розпилювання, незручний доступ, через вікно в корпусі, до регулювальних гвинта і гайки, а також відсутність сполучених з повзунним напрямним механізмом елементів регулювання розвороту в горизонтальній площині та нахилу веденого шківа, необхідних для налагодження стійкості знаходження стрічкової пили на шківах в процесі пиляння. 33047 4 Задачею, на вирішення якої спрямована корисна модель, є підвищення надійності та зручності в експлуатації пиляльного вузла горизонтального стрічкопиляльного верстата для поздовжнього розпилювання деревини шляхом зміни конструкції механізму натягу та введення елементів регулювання положення веденого шківа для стійкості натягнутої на шківи пили, та елементів підвищення її жорсткості в процесі розпилювання. Поставлена задача вирішується тим, що в пиляльному вузлі горизонтального стрічкопиляльного верстата для подовжнього розпилювання деревини, що містить корпус, ведучий і ведений шківи, охоплені стрічковою пилою, в якому ведений шків встановлений в корпусі з можливістю зворотнопоступального руху за допомогою повзуна і пов'язаний з натяжним пристроєм, відповідно корисній моделі, натяжний пристрій утворений послідовно з'єднаними гідроциліндрами, шток першого з яких з'єднаний з рукояткою регулювання зусилля натягу стрічкової пили, а поршнева порожнина з'єднана з манометром контролю зусилля натягу стрічкової пили і з поршневою порожниною другого гідроциліндра, шток якого упирається в головку регулювального болта, угвинченого різьбовим кінцем з фіксуючою гайкою в повзун, виконаний у вигляді горизонтальної циліндричної напрямної, в середній частині якої виконаний отвір під вісь веденого шківа і приварений важіль для регулювання нахилу веденого шківа, повзун встановлений рухливо в напрямному механізмі, що складається з лівої, правої і верхньої напрямних опор з відповідними отворами і подовжнім пазом під подовжній зворотно-поступальний рух повзуна, встановлених в кронштейнах, жорстко закріплених до задньої стінки корпусу, при цьому ліва і права опори забезпечені кожна парою регулювальних болтів, що забезпечують повороти осі веденого шківа в горизонтальній площині з фіксацією вибраного кута повороту болтами з гайками, встановленими на кронштейнах лівої і правої опор, а верхня опора встановлена на кронштейнах з можливістю пересування по їх поперечних пазах під дією важеля для регулювання нахилу, встановленого вільним кінцем з різьбою, гайками і шайбами для рухливої фіксації в подовжньому пазу верхньої опори, з фіксацією вибраного кута нахилу за допомогою відповідних болтів з гайками, на задній стінці корпусу закріплений напрямний пристрій стрічкової пили, що забезпечує додаткову жорсткість стрічкової пили в процесі розпилювання. Поставлена задача вирішується також тим, що: - напрямний пристрій стрічкової пили містить напрямні ролики, один з яких закріплений стаціонарно до корпусу з боку ведучого шківа, а другий закріплений на кінці пересувної чотиригранній штанги, встановленої протилежними ребрами між нижніми та верхніми роликами, встановленими на ексцентричних осях і закріпленими до корпусу з боку веденого шківа, причому один з верхніх роликів оснащений рукояткою для пересування штанги вздовж корпусу та фіксатором; - кожний напрямний ролик містить два корпуси, в першому з яких закріплена вісь з встановленим на неї безпосередньо роликом з підшипника 5 33047 6 ми і встановлений одним кінцем стержень з різькресленні не позначені). На кронштейні 18 верхбовим наскрізним отвором, в який вгвинчені болти ньої опори 14 з обох боків його зроблено поперерегулювання переміщенням ролика вверх-вниз, а чні пази 28, 29. В отвори верхньої опори 14 і в пази другим кінцем стержень встановлений в другому 28, 29 встановлено фіксуючи болти 21, 22 с гайкакорпусі, де в його циліндричне закінчення упирами. Ліва 12 і права 13 напрямні опори мають по ються дві пари діаметрально розміщених болтів парі регулювальних болтів 30, 31 та 32, 33. На регулювання повороту в горизонтальному та верзадній стінці корпуса 1 також закріплений напрямтикальному напрямках осі ролика; ний пристрій 23 стрічкової пили 4, який містить - корпус представляє собою П-образну зварну напрямні ролики 34 и 35, чотиригранну штангу 36, конструкцію з міцного сталевого швелера з закріпвстановлену протилежними ребрами між нижніми леними на ньому щитками і кожухами, що викону37, 38 та верхніми 39, 40 роликами. При цьому ють несучу та захисну функції пиляльного вузла; один з верхніх роликів, зокрема 40, оснащений - ведучий і ведений шківи виконано із сталеворукояткою 41 для пересування штанги 36 в пого листа з вибіркою товщини листа і шістьома довжньому напрямку вздовж стрічкової пили 4 та отворами по колу, з бандажем з клинового ременя фіксатором 42 для фіксації штанги 36 в визначепо ободу, ширина обода шківів менша на 0,23-0,35 ному горизонтальному стані. Ролики 37-40 встаноширині стрічкової пили, надітої на шківи у якості влено на ексцентрикових осях (на кресленнях не різального інструменту, длятого щоб стрічкове показано), що забезпечують регулювання переміполотно проходило через обід зі звисом зубців над щення роликів 37-40 з штангою 36 по вертикалі. крайкою. Кожний з напрямних роликів 34, 35 містить безпоПри використанні корисної моделі, що заявлясередньо ролик 43, встановлений за допомогою ється, очікується досягнення технічного результапідшипників 44 на осі 45, перший 46 та другий 47 ту, що полягає в розширенні функціональних можкорпуси, стержень 48, на одному кінці якого і в ливостей налагодження пиляльного вузла та першому корпусі 46 виконаний різьбовий наскрізпідвищення надійності і зручності його експлуатаний отвір 49, в якому встановлено два протилежно ції. Всі елементи регулювання розташовано у полі розташованих регулювальних болта 50, які перезору з легким доступом до них оператора пиляльмішують вісь 45 ролика з корпусом 46 по вертиканого верстата. лі, друга пара болтів 51 виконує допоміжну встаПорівняльний аналіз запропонованого технічновлювану функцію. На другому кінці стержня 48, ного рішення з відомими технічними рішеннями встановленому у другому корпусі 47, розташовано дозволяє зробити висновок про те, що пиляльний дві діаметрально протилежних пари регулювальвузол горизонтального стрічкопиляльного верстаних болтів 52, 53, призначених для розвороту осі та для поздовжнього розпилювання деревини від45 ролика 43 в горизонтальній та вертикальній різняється від відомих наявністю нових ознак і площинах. На Фіг.4 показано інші конструктивні конструктивного виконання. елементи напрямних роликів 34, 35, а саме, масУ доступних джерелах інформації не знайдено лянку 54, гайку 55, втулку 56, шайбу 57, контргайку технічних рішень, що характеризуються сукупністю 58. Ролики 43 встановлюють безпосередньо на ознак запропонованої корисної моделі. стрічкову пилу 4. Напрямні ролики 34, 35 кріплятьСуть корисної моделі пояснюється кресленняся до корпусу 1 і до штанги 36 через проміжні плами, де стини 59 корпусами 47. Корпус 1 пиляльного вузла на Фіг.1 показаний загальний вид пиляльного встановлений на вертикальних напрямних 60 пивузла; льної каретки (на кресленнях каретка не показана) на Фіг.2 - компонувальна схема пиляльного верстата і має пересуватися по них вертикально в вузла; процесі набору товщини пиляльного матеріалу. на Фіг.3 - вид А на Фіг.2; Налагодження пиляльного вузла проводять при на Фіг.4 - напрямний ролик; його виготовленні, поточному ремонті, а також при на Фіг.5 - вид за Б-Б на Фіг.4; необхідності і здійснюють наступним чином. В вина Фіг.6 - вид за В - В на Фіг.4. хідному стані при відключеному приводу (на кресЗапропонований пиляльний вузол містить корленнях не показано) шківи 2, З зближені і стрічкова пус 1, ведучий 2 і ведений 3 шківи, стрічкову пилу пила 4 легко знімається з них і встановлюється. В 4, повзун 5, регулювальний болт 6 з гайкою 7, пезалежності від типу деревини рукояткою 10 з контрший 8 та другий 9 гідроциліндри, з'єднані між соролем по манометру 11 оператор установляє тиск бою трубопроводом (на кресленні не позначено), в гідроциліндрах 8, 9 , який відповідає необхідному рукоятку регулювання зусилля натягу 10, манозусиллю натягу стрічкової пили 4. Шток гидроциліметр 11, напрямні опори - ліву 12, праву 13 та верндра 9 при цьому штовхає через регулювальний хню 14, кронштейни 15, 16, 17, 18, фіксуючі болти болт 6 з фіксуючою гайкою 7 горизонтальну на19, 20, 21, 22 з відповідними гайками (на кресленпрямну повзуна 5 і переміщує вісь 25 веденого нях не позначено), напрямний пристрій 23 стрічкошківа 3 в горизонтальному напрямку з натягуванвої пили 4. Повзун 5, виконаний у вигляді горизонням стрічкової пили 4 на шківах 2, 3. Спочатку витальної циліндричної напрямної, в середній конують попередній натяг пили, прокрутивши шкічастині якої виконаний отвір 24, в якому встановви 2, 3 вручну. Для того щоб стрічкова пила 4 не лена вісь 25 веденого шківа 3 з фіксуючою гайкою спадала з ободів шківів 2, 3 в процесі налагоджен(на кресленні не показано) і приварений важіль 26, ня встановлюють експериментально кут повороту з різьбовим кінцем, встановленим рухливо в поведеного шківа 3 в горизонтальній площині за додовжній паз 27 верхньої опори 14 і закріплений в помогою регулювальних болтів 30, 31, 32, 33 лівої ньому обмежувальними гайками з шайбами (на 12 і правої 13 напрямних опор з фіксацією вибра 7 33047 8 них кутів відповідними болтами 19, 20 з гайками і ють ватерпас на верхнє ребро чотиригранника, кут нахилу веденого шківа 3 за допомогою важеля повертаючи ексцентрикові осі, установлюють го26, яким пересувають верхню опору 14 по поризонтальність штанги 36. Положення напрямних довжнім поперечним пазам 28, 29 кронштейна 18 з роликів 34, 35 регулюється переміщенням їх осей фіксацією вибраного кута нахилу болтами 21, 22 з відповідними діаметрально розташованими регугайками. Операція нахилу шківа 3 не потребує лювальними болтами 50, 51, 52, 53. За допомогою великих переміщень і зусиль, але повинна виконуватерпаса (рівня) проводять перевірку горизонтаватись вручну повільно і обережно при виключельності стрічкової пили в подовжньому напрямку, ному приводу ведучого шківа 2, при цьому операдля чого ватерпас установлюють на нижню вітку тор має уважно стежити за переміщенням полотна стрічкової пили 4. пили вздовж утворюючої шківів. Величина нахилу Перевагою запропонованого пиляльного вузла веденого шківа З при стійкій роботі стрічкової пили у порівнянні з прототипом - є простота і надійність 4 невелика і складає 0,15°...0,25°. Величина розбійого конструкції та експлуатації. В процесі роботи гу в довжині стрічкових пил може бути компенсоувага оператора зосереджена на роботі основного вана за допомогою регулювального болта 6 з фікмеханізму стрічкопиляльного верстата - стрічкописуючою гайкою 7. В процесі роботи пиляльного ляльному механізму, зокрема на стані стрічкової вузла виконують додаткову натяжку для компенпили і якості пиляння деревини. При добре відбасації теплових і пружних деформацій поворотом лансованих шківах нема причин для безперервних рукоятки 10 без відключення приводу ведучого значних коливань зусиль натягу стрічкової пили в шківа 2. При натягнутій стрічковій пилі 4 напрямні гидросистемі натягу. Механізм управління натягом ролики 34, 35 декілька відводять її від попередньострічкової пили винесений у безпечну зону за її го горизонтального положення з метою щільного межі. прилягання пили 4 до роликів 34, 35. Попередньо Можливість реалізувати корисну модель обїх зближують, переміщуючи штангу 36 в горизонґрунтовано застосуванням для цього широко розтальному напрямку до ширини робочої зони пиповсюджених металообробних верстатів, зварюляння, обумовленою шириною колоди. Перевірявального устаткування, використанням типових ють і, при необхідності, регулюють конструктивних матеріалів. горизонтальність штанги 36, для чого встановлю 9 Комп’ютерна верстка Л.Литвиненко 33047 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
