Спосіб захисту виробок, що проводяться в підробленому масиві над непогашеними підготовчими виробками

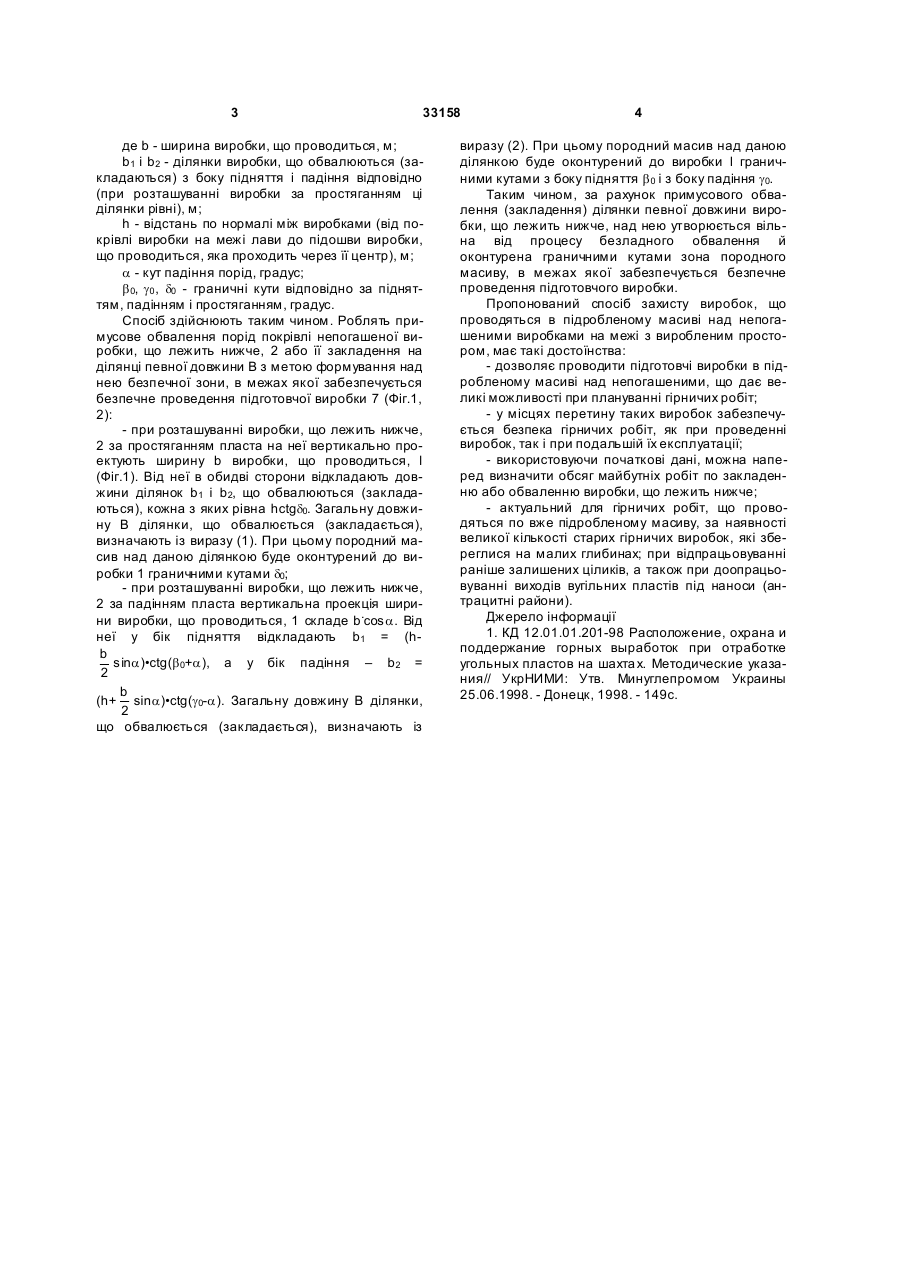

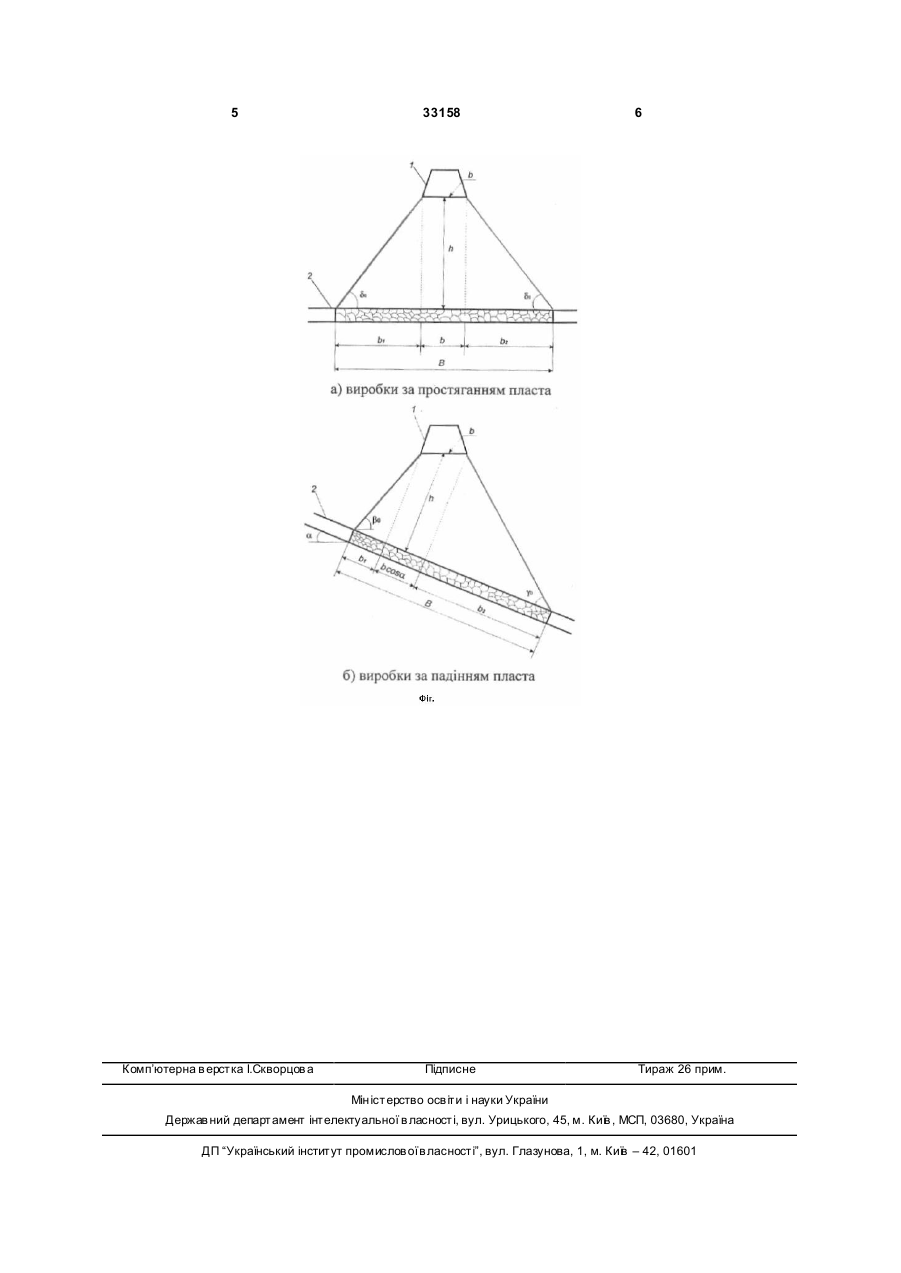

Спосіб захисту виробок, що проводяться в підробленому масиві над непогашеними підготовчими виробками, який відрізняється тим, що на ділянці непогашеної виробки виконують примусове обвалення порід покрівлі або закладення ділянки впливу В закладним матеріалом, довжину якого визначають залежно від ширини b виробки, що проводиться, і відстані h по нормалі між виробками. (19) (21) u200801781 (22) 11.02.2008 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) ЮЖАНІН ІЛЛЯ АНДРІЙОВИЧ, U A, ФЕОФАНОВ АНДРІЙ МИКОЛАЙОВИЧ, U A, ХЛАМОВ ДМИТРО МИХАЙЛОВИЧ, UA (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ГІРНИЧОЇ ГЕОЛОГІЇ, ГЕОМЕХАНІКИ ТА МАРКШЕЙДЕРСЬКОЇ СПРАВИ, UA 3 33158 де b - ширина виробки, що проводиться, м; b1 i b2 - ділянки виробки, що обвалюються (закладаються) з боку підняття і падіння відповідно (при розташуванні виробки за простяганням ці ділянки рівні), м; h - відстань по нормалі між виробками (від покрівлі виробки на межі лави до підошви виробки, що проводиться, яка проходить через її центр), м; a - кут падіння порід, градус; b 0, g0 , d0 - граничні кути відповідно за підняттям, падінням і простяганням, градус. Спосіб здійснюють таким чином. Роблять примусове обвалення порід покрівлі непогашеної виробки, що лежить нижче, 2 або її закладення на ділянці певної довжини В з метою формування над нею безпечної зони, в межах якої забезпечується безпечне проведення підготовчої виробки 7 (Фіг.1, 2): - при розташуванні виробки, що лежить нижче, 2 за простяганням пласта на неї вертикально проектують ширину b виробки, що проводиться, l (Фіг.1). Від неї в обидві сторони відкладають довжини ділянок b1 і b2, що обвалюються (закладаються), кожна з яких рівна hctgd0. Загальну довжину В ділянки, що обвалюється (закладається), визначають із виразу (1). При цьому породний масив над даною ділянкою буде оконтурений до виробки 1 граничними кутами d0; - при розташуванні виробки, що лежить нижче, 2 за падінням пласта вертикальна проекція ширини виробки, що проводиться, 1 складе b .cosa. Від неї у бік підняття відкладають b1 = (hb sina)•ctg(b 0+a), а у бік падіння – b2 = 2 b (h+ sina)•ctg(g0-a). Загальну довжину В ділянки, 2 що обвалюється (закладається), визначають із 4 виразу (2). При цьому породний масив над даною ділянкою буде оконтурений до виробки l граничними кутами з боку підняття b 0 і з боку падіння g0. Таким чином, за рахунок примусового обвалення (закладення) ділянки певної довжини виробки, що лежить нижче, над нею утворюється вільна від процесу безладного обвалення й оконтурена граничними кутами зона породного масиву, в межах якої забезпечується безпечне проведення підготовчого виробки. Пропонований спосіб захисту виробок, що проводяться в підробленому масиві над непогашеними виробками на межі з виробленим простором, має такі достоїнства: - дозволяє проводити підготовчі виробки в підробленому масиві над непогашеними, що дає великі можливості при плануванні гірничих робіт; - у місцях перетину таких виробок забезпечується безпека гірничих робіт, як при проведенні виробок, так і при подальшій їх експлуатації; - використовуючи початкові дані, можна наперед визначити обсяг майбутніх робіт по закладенню або обваленню виробки, що лежить нижче; - актуальний для гірничих робіт, що проводяться по вже підробленому масиву, за наявності великої кількості старих гірничих виробок, які збереглися на малих глибинах; при відпрацьовуванні раніше залишених ціликів, а також при доопрацьовуванні виходів вугільних пластів під наноси (антрацитні райони). Джерело інформації 1. КД 12.01.01.201-98 Расположение, охрана и поддержание горных выработок при отработке угольных пластов на шахта х. Методические указания// УкрНИМИ: Утв. Минуглепромом Украины 25.06.1998. - Донецк, 1998. - 149с. 5 Комп’ютерна в ерстка І.Скворцов а 33158 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
