Установка для термічної регенерації формувального піску

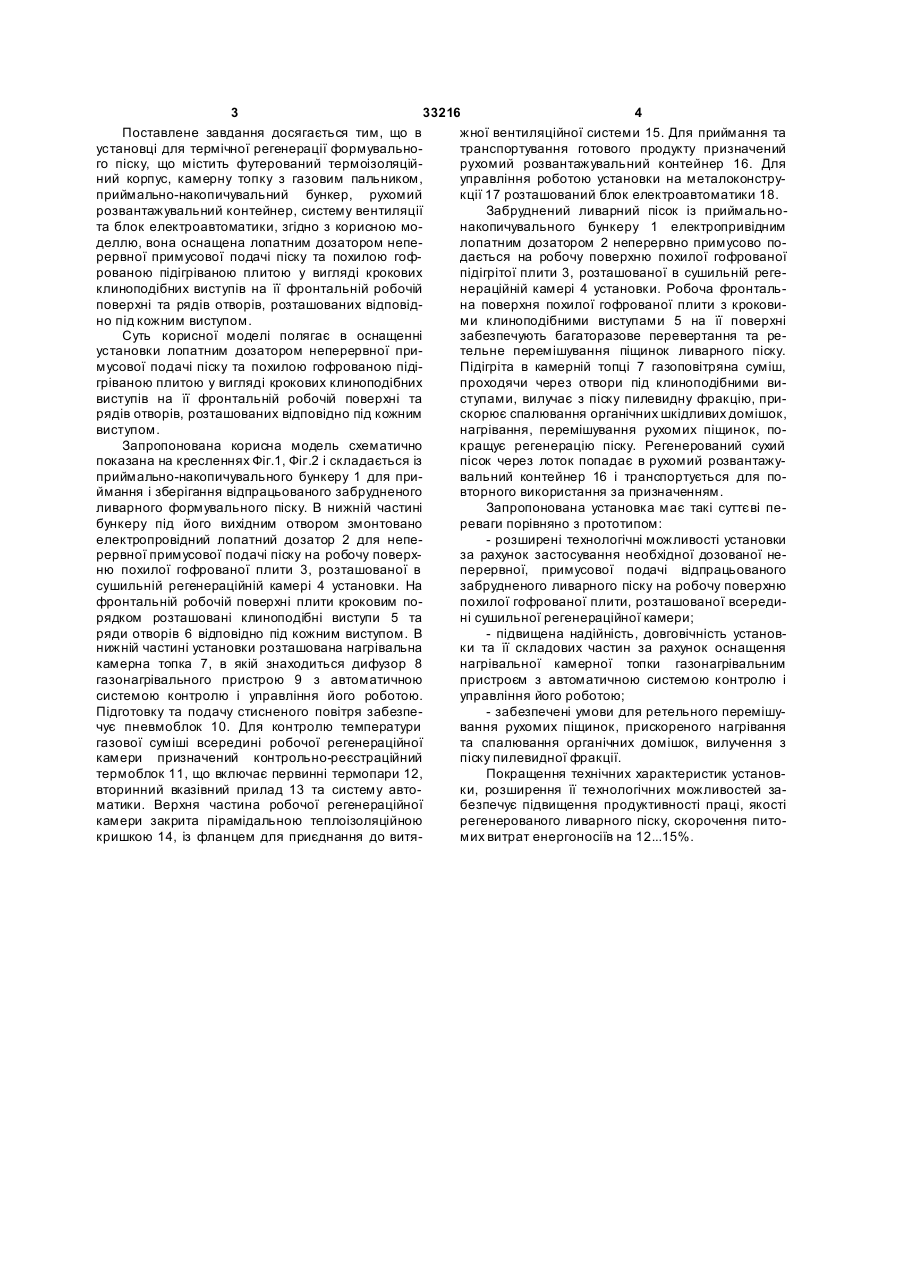

Установка для термічної регенерації формувального піску, що містить футерований термоізоляційний корпус, камерну топку з газовим пальником, приймально-накопичувальний бункер, рухомий розвантажувальний контейнер, систему вентиляції та блок електроавтоматики, яка відрізняється тим, що вона оснащена лопатним дозатором неперервної примусової подачі піску та похилою го фрованою підігріваною плитою у вигляді крокових клиноподібних виступів на її фронтальній робочій поверхні та рядів отворів, розташованих відповідно під кожним виступом. (19) (21) u200802152 (22) 20.02.2008 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) ШИНСЬКИЙ ІГОР ОЛЕГОВИЧ, UA, ШИНСЬКИЙ ОЛЕГ ЙОСИПОВИЧ, UA, КАРИЧКОВСЬКИЙ ПЕТРО МИКИТОВИЧ, UA, БЕРДИЄВ КУРБАН ХОДЖА ОГЛИ, UA, ЯКОВИШИН ОЛЕГ АНАТОЛІЙОВИЧ, UA (73) ШИНСЬКИЙ ІГОР ОЛЕГОВИЧ, UA, ШИНСЬКИЙ ОЛЕГ ЙОСИПОВИЧ, UA, КАРИЧКОВСЬКИЙ ПЕТРО МИКИТОВИЧ, UA, БЕРДИЄВ КУРБАН ХОДЖА ОГЛИ, UA, ЯКОВИШИН ОЛЕГ АНАТОЛІЙОВИЧ, UA 3 33216 4 Поставлене завдання досягається тим, що в жної вентиляційної системи 15. Для приймання та установці для термічної регенерації формувальнотранспортування готового продукту призначений го піску, що містить футерований термоізоляційрухомий розвантажувальний контейнер 16. Для ний корпус, камерну топку з газовим пальником, управління роботою установки на металоконструприймально-накопичувальний бункер, рухомий кції 17 розташований блок електроавтоматики 18. розвантажувальний контейнер, систему вентиляції Забруднений ливарний пісок із приймальнота блок електроавтоматики, згідно з корисною монакопичувального бункеру 1 електропривідним деллю, вона оснащена лопатним дозатором непелопатним дозатором 2 неперервно примусово порервної примусової подачі піску та похилою гофдається на робочу поверхню похилої гофрованої рованою підігріваною плитою у вигляді крокових підігрітої плити 3, розташованої в сушильній регеклиноподібних виступів на її фронтальній робочій нераційній камері 4 установки. Робоча фронтальповерхні та рядів отворів, розташованих відповідна поверхня похилої гофрованої плити з кроковино під кожним виступом. ми клиноподібними виступами 5 на її поверхні Суть корисної моделі полягає в оснащенні забезпечують багаторазове перевертання та реустановки лопатним дозатором неперервної прительне перемішування піщинок ливарного піску. мусової подачі піску та похилою гофрованою підіПідігріта в камерній топці 7 газоповітряна суміш, гріваною плитою у вигляді крокових клиноподібних проходячи через отвори під клиноподібними вивиступів на її фронтальній робочій поверхні та ступами, вилучає з піску пилевидну фракцію, прирядів отворів, розташованих відповідно під кожним скорює спалювання органічних шкідливих домішок, виступом. нагрівання, перемішування рухомих піщинок, поЗапропонована корисна модель схематично кращує регенерацію піску. Регенерований сухий показана на кресленнях Фіг.1, Фіг.2 і складається із пісок через лоток попадає в рухомий розвантажуприймально-накопичувального бункеру 1 для привальний контейнер 16 і транспортується для поймання і зберігання відпрацьованого забрудненого вторного використання за призначенням. ливарного формувального піску. В нижній частині Запропонована установка має такі суттєві пебункеру під його вихідним отвором змонтовано реваги порівняно з прототипом: електропровідний лопатний дозатор 2 для непе- розширені технологічні можливості установки рервної примусової подачі піску на робочу поверхза рахунок застосування необхідної дозованої неню похилої гофрованої плити 3, розташованої в перервної, примусової подачі відпрацьованого сушильній регенераційній камері 4 установки. На забрудненого ливарного піску на робочу поверхню фронтальній робочій поверхні плити кроковим попохилої гофрованої плити, розташованої всередирядком розташовані клиноподібні виступи 5 та ні сушильної регенераційної камери; ряди отворів 6 відповідно під кожним виступом. В - підвищена надійність, довговічність установнижній частині установки розташована нагрівальна ки та її складових частин за рахунок оснащення камерна топка 7, в якій знаходиться дифузор 8 нагрівальної камерної топки газонагрівальним газонагрівального пристрою 9 з автоматичною пристроєм з автоматичною системою контролю і системою контролю і управління його роботою. управління його роботою; Підготовку та подачу стисненого повітря забезпе- забезпечені умови для ретельного перемішучує пневмоблок 10. Для контролю температури вання рухомих піщинок, прискореного нагрівання газової суміші всередині робочої регенераційної та спалювання органічних домішок, вилучення з камери призначений контрольно-реєстраційний піску пилевидної фракції. термоблок 11, що включає первинні термопари 12, Покращення технічних характеристик установвторинний вказівний прилад 13 та систему автоки, розширення її технологічних можливостей заматики. Верхня частина робочої регенераційної безпечує підвищення продуктивності праці, якості камери закрита пірамідальною теплоізоляційною регенерованого ливарного піску, скорочення питокришкою 14, із фланцем для приєднання до витямих витрат енергоносіїв на 12...15%. 5 Комп’ютерна в ерстка Л.Литв иненко 33216 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
