Установка для приготування та термічної стерилізації грунтового субстрату
Номер патенту: 33015
Опубліковано: 15.02.2001
Автори: Скороход Володимир Олександрович, Ковалевський Костянтин Андрійович, Скороход Сергій Володимирович
Текст

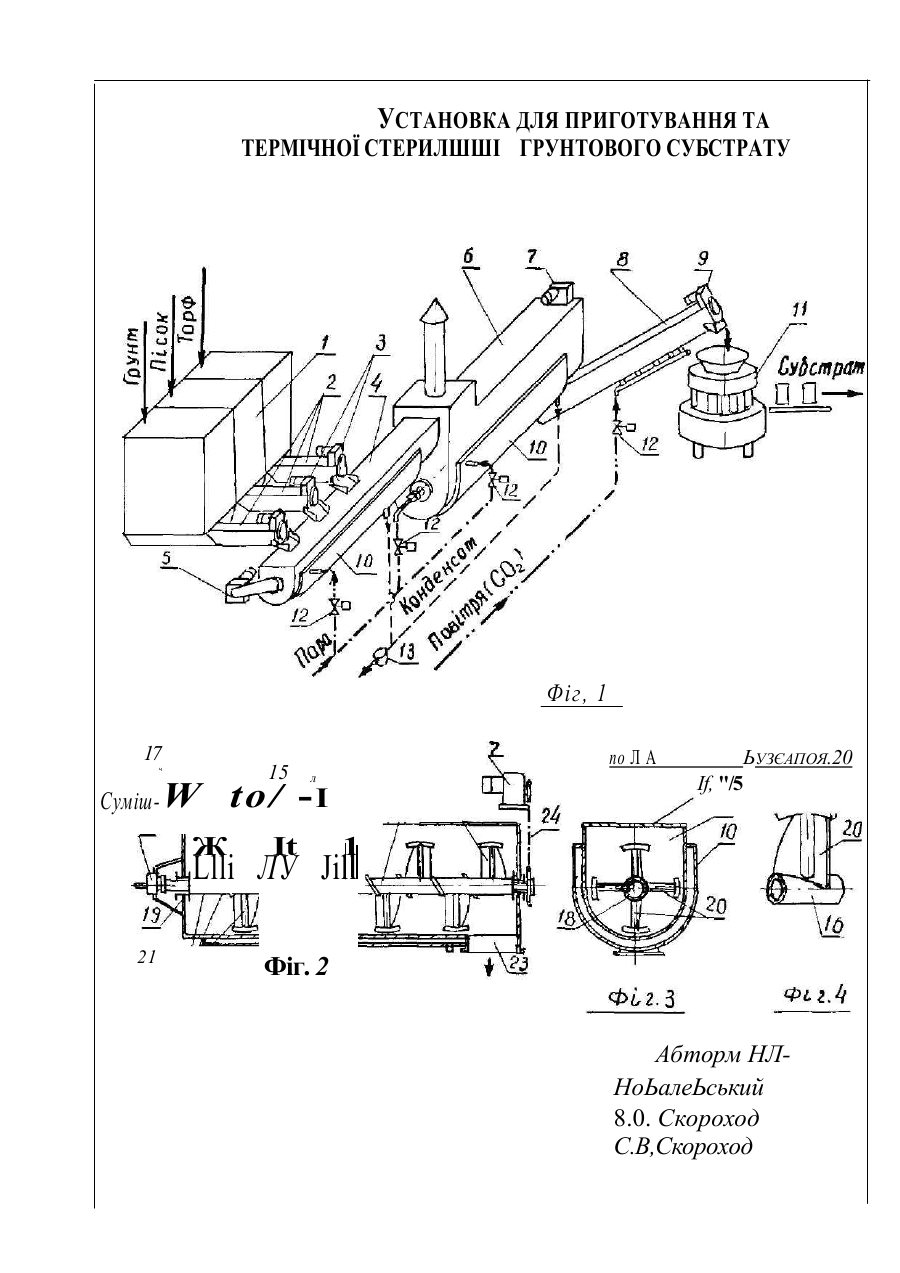

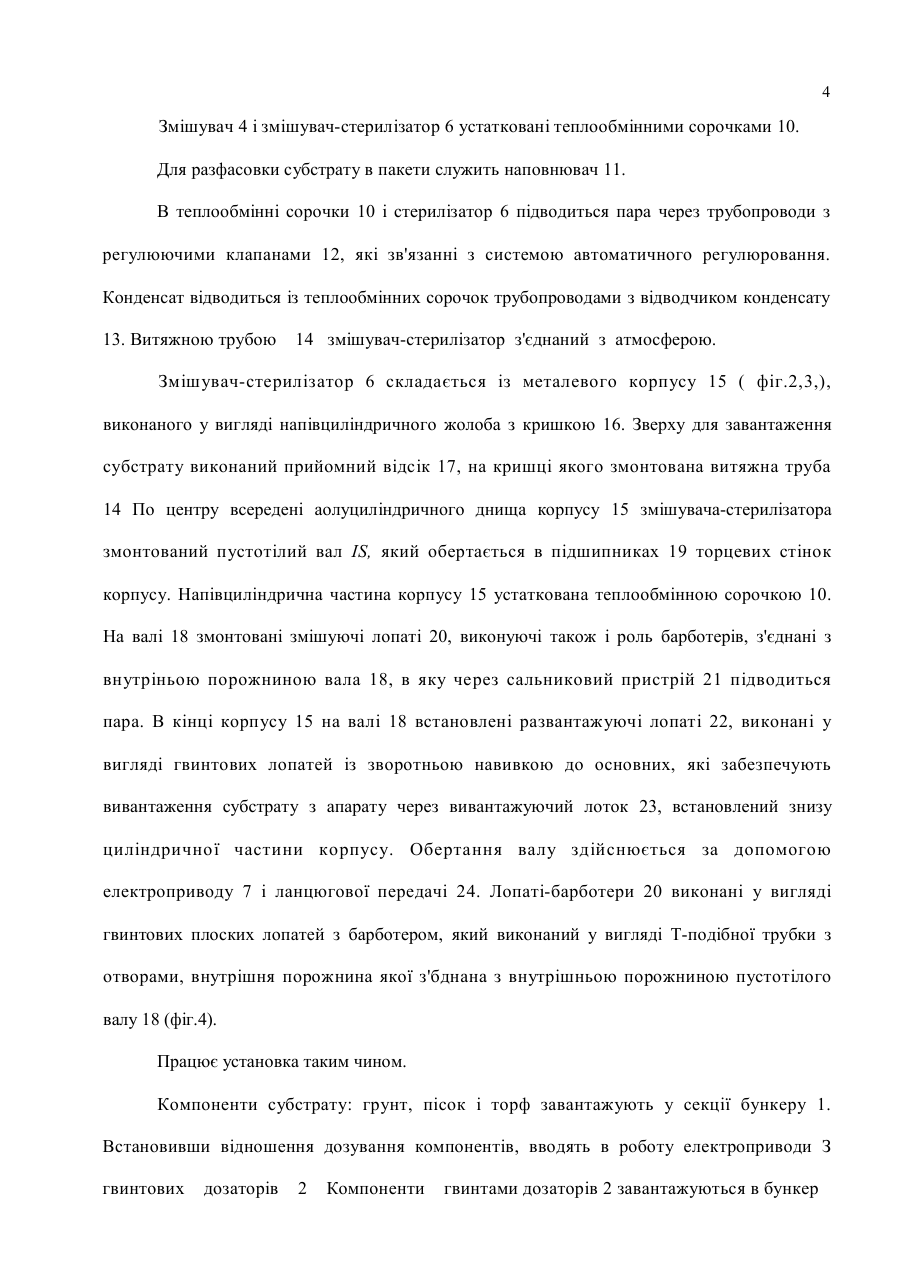

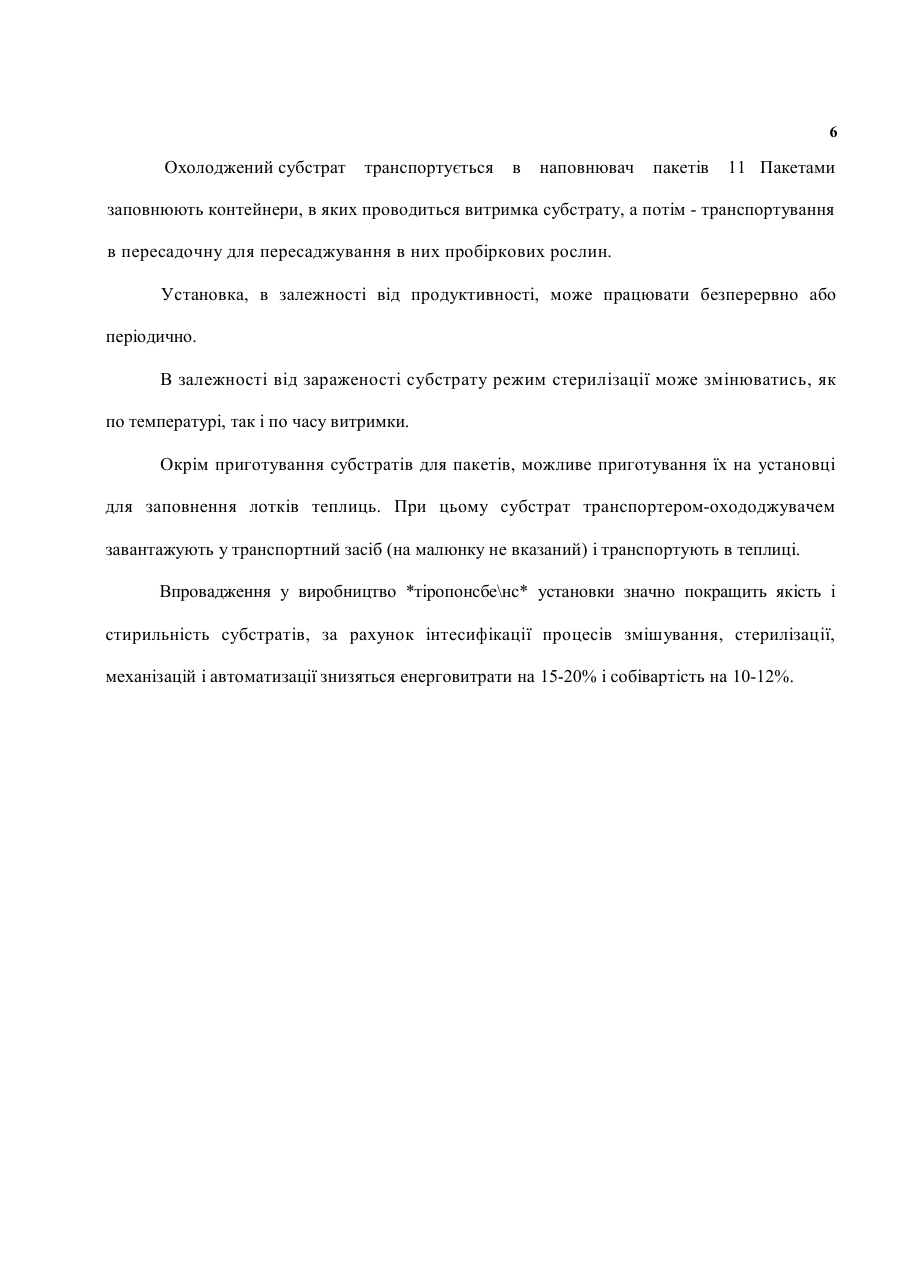

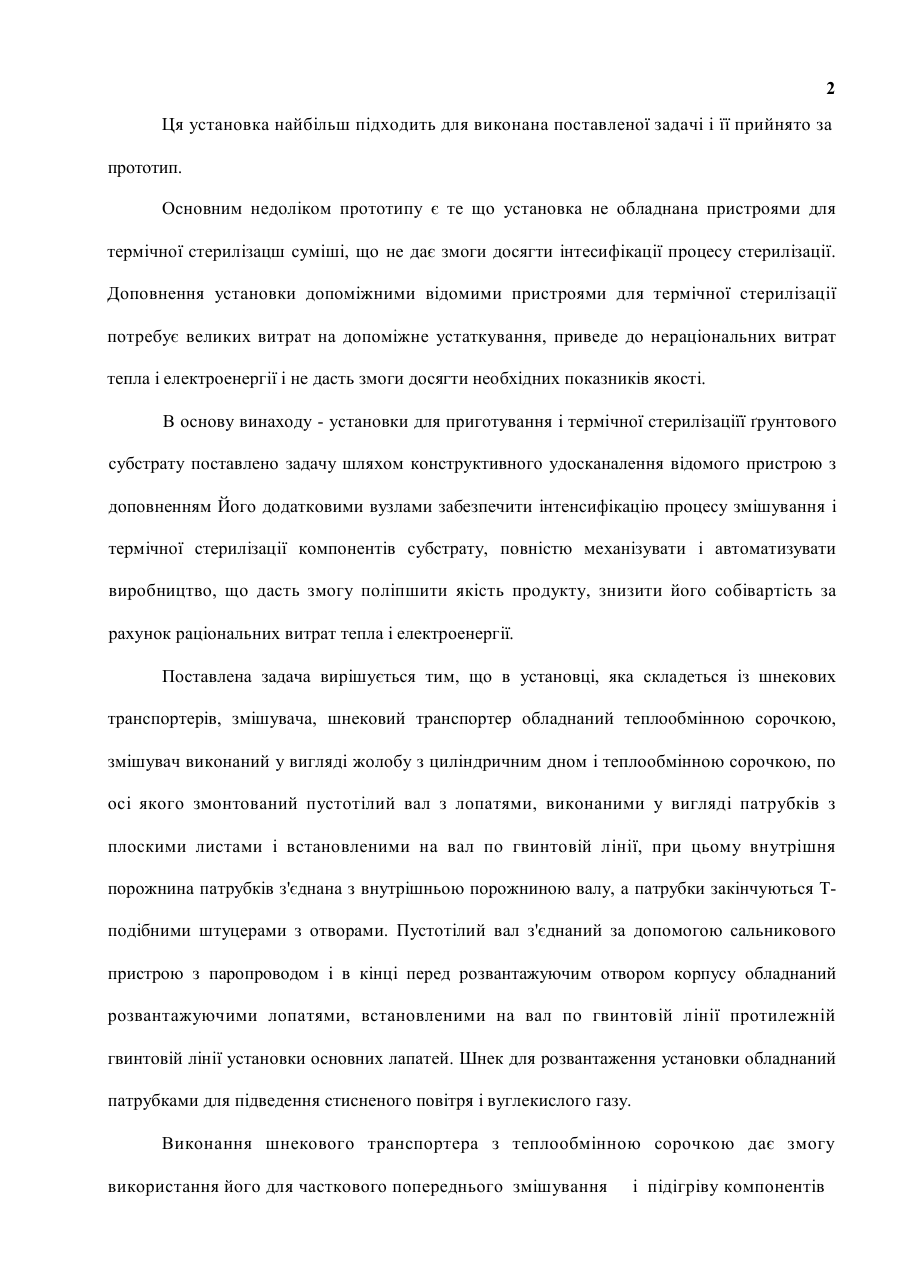

a A 01 G 9/24, H 05 В 3/00 УСТАНОВКА ДЛЯ ПРИГОТУВАННЯ ТА ТЕРМІЧНОЇ СТЕРИЛІЗАЦІЇ ГРУНТОВОГО СУБСТРАТУ Винахід відноситься до сільско-господарського виробництва і призначений для приготування грунтового субстрату для біотехнологічних процесів вирощування безвірусних саджанців винограду і плодово-ягідних культур, також може бути використаний для обеззараження грунтів в теплицях для вирощування овочевих та інших сільсько господарських культур. Для приготування субстрату в невеликій кількості дозування і змішування компонентів проводять вручну. Для промислової технології такнй спосіб не ефективний і не забезпечує необхідної якості субстрату. Для стерилізації субстратів відомі парові пристрої у вигляді труб із отворами, укладених на дно лотка, з'єднаних з паропроводом. Найбільш розповсюджене і дуже ефективне пропарювання грунтів за допомогою "наметів", виготовлених із термостійкої плівки. [І.Технология обеззараживания почвенных субстратов для выращивания безвирусного посадочного материала плодовых н ягодных культур в питомниках н маточных насаждений. Рекомендации. М. "Росагропромнздат", 1988, с. 8-11]. Ці пристрої потребують великих витрат ручної праці і не забезпечують надійної стерилізації субстратів, неефективні у використанні тепла Відома установка для приготування торфоперегнійних добрив, яка складається із шнекових транспортерів, змішувача і шнека для розвантажування, [2. В.Н-Судаченко, В.АТерпигорев, Г.Ф.Попов, ДО.Лёбл. Механизация н автоматизация работ в защищенном грунте.-Л.: Колос. Ленингр. отд-ние, 1982. - с.ЗО]. 2 Ця установка найбільш підходить для виконана поставленої задачі і її прийнято за прототип. Основним недоліком прототипу є те що установка не обладнана пристроями для термічної стерилізацш суміші, що не дає змоги досягти інтесифікації процесу стерилізації. Доповнення установки допоміжними відомими пристроями для термічної стерилізації потребує великих витрат на допоміжне устаткування, приведе до нераціональних витрат тепла і електроенергії і не дасть змоги досягти необхідних показників якості. В основу винаходу - установки для приготування і термічної стерилізаціїї ґрунтового субстрату поставлено задачу шляхом конструктивного удосканалення відомого пристрою з доповненням Його додатковими вузлами забезпечити інтенсифікацію процесу змішування і термічної стерилізації компонентів субстрату, повністю механізувати і автоматизувати виробництво, що дасть змогу поліпшити якість продукту, знизити його собівартість за рахунок раціональних витрат тепла і електроенергії. Поставлена задача вирішується тим, що в установці, яка складеться із шнекових транспортерів, змішувача, шнековий транспортер обладнаний теплообмінною сорочкою, змішувач виконаний у вигляді жолобу з циліндричним дном і теплообмінною сорочкою, по осі якого змонтований пустотілий вал з лопатями, виконаними у вигляді патрубків з плоскими листами і встановленими на вал по гвинтовій лінії, при цьому внутрішня порожнина патрубків з'єднана з внутрішньою порожниною валу, а патрубки закінчуються Тподібними штуцерами з отворами. Пустотілий вал з'єднаний за допомогою сальникового пристрою з паропроводом і в кінці перед розвантажуючим отвором корпусу обладнаний розвантажуючими лопатями, встановленими на вал по гвинтовій лінії протилежній гвинтовій лінії установки основних лапатей. Шнек для розвантаження установки обладнаний патрубками для підведення стисненого повітря і вуглекислого газу. Виконання шнекового транспортера з теплообмінною сорочкою дає змогу використання його для часткового попереднього змішування і підігріву компонентів з субстрату, які транспортуються в змішувач, що сприяє інтенсифікації процесам змішування і стерилізації!. Конструкція змішувача дає змогу використовувати його для змішування і стерилізації субстрату одночасно, а також значно покращити контакт суміші з парою інтенсифікувати процеси змішування і стерилізації. Покращенню процесу змішування сприяє також і виконання розвантажуючого шнека, виконуючого також і роль охолоджувача. При використанні відомого пристрою для змішування компонентів досягти технічного результату можливо тільки при додатковому обладнанні устаткуванням і пристроями для стерилізації, що потребує великих витрат. На малюнку схематично зображена установка: на фігурі 1 - загальний вигляд установки в аксонометрії; на фіг. 2 -загальний вигляд стерилізатора в розтині; на фіг. З поперечний розтин стерилізатора ; на фіг. 4 - вузел лопаті з валом. Установка для приготування і стерилізації ґрунтового субстрату складається із такого устаткування ( мал. фігура 1). Для накопичення компонентів субстрату: грунту, піску, торфу та інших матеріалів служить трьохсекційний бункер 1 з окремим для кажної секції гвинтовим дозатором 2. Привід дозаторів виконується електроприводами 3 з пристроями для регулювання частоти обертання. Для первинного змішування компонентів, їх підігріву і транспортування служить шнековий транспортер, виконуючий роль змішувача і підігрівача 4 лопатевого типу, який виконаний у вигляді жолоба з розміщеними в ньому гвинтовими лопатями, з електроприводом 5. Для повного нагріву, перемішування и витримки при необходній температурі стерилізації служить змішувач-стерилізатор 6 з електроприводом 7. Охолодження, змішування і транспортування субстрату виконується шнековим транспортером-охолоджувачем 8, який виконаний у вигляді гвинтового транспортера з електроприводом 9. 4 Змішувач 4 і змішувач-стерилізатор 6 устатковані теплообмінними сорочками 10. Для разфасовки субстрату в пакети служить наповнювач 11. В теплообмінні сорочки 10 і стерилізатор 6 підводиться пара через трубопроводи з регулюючими клапанами 12, які зв'язанні з системою автоматичного регулюровання. Конденсат відводиться із теплообмінних сорочок трубопроводами з відводчиком конденсату 13. Витяжною трубою 14 змішувач-стерилізатор з'єднаний з атмосферою. Змішувач-стерилізатор 6 складається із металевого корпусу 15 ( фіг.2,3,), виконаного у вигляді напівциліндричного жолоба з кришкою 16. Зверху для завантаження субстрату виконаний прийомний відсік 17, на кришці якого змонтована витяжна труба 14 По центру всередені аолуциліндричного днища корпусу 15 змішувача-стерилізатора змонтований пустотілий вал IS, який обертається в підшипниках 19 торцевих стінок корпусу. Напівциліндрична частина корпусу 15 устаткована теплообмінною сорочкою 10. На валі 18 змонтовані змішуючі лопаті 20, виконуючі також і роль барботерів, з'єднані з внутріньою порожниною вала 18, в яку через сальниковий пристрій 21 підводиться пара. В кінці корпусу 15 на валі 18 встановлені развантажуючі лопаті 22, виконані у вигляді гвинтових лопатей із зворотньою навивкою до основних, які забезпечують вивантаження субстрату з апарату через вивантажуючий лоток 23, встановлений знизу циліндричної частини корпусу. Обертання валу здійснюється за допомогою електроприводу 7 і ланцюгової передачі 24. Лопаті-барботери 20 виконані у вигляді гвинтових плоских лопатей з барботером, який виконаний у вигляді Т-подібної трубки з отворами, внутрішня порожнина якої з'бднана з внутрішньою порожниною пустотілого валу 18 (фіг.4). Працює установка таким чином. Компоненти субстрату: грунт, пісок і торф завантажують у секції бункеру 1. Встановивши відношення дозування компонентів, вводять в роботу електроприводи З гвинтових дозаторів 2 Компоненти гвинтами дозаторів 2 завантажуються в бункер олоньихвмохав ииэхэиэ i\ doiBirAjsd tadsh хі чхопзсои A 'WOEBJ иииэияэхглАя одв wBdxxaoix имдойдо іхоонїґіхдозн Hdu 'жомвх в 'кннзжїгоігохо mrft олои иьоюшаоїлзн 'Адоігож олои oil xBdxogAo эЛпшэёэи g вьваАжї/оігохо -BdaxdouDHBdx недйо HHhogod '6 Xtfoandu оюлокоиой вє soMhorexdaQO g Xiogod X яіошьшігяя MdXxBdauiM3JL ТОН^ ЇҐВЕ шнзнлвооіт ndjj вн ИЇГНВКОМ чхогеїґвс шїпхдозн (швевмя эн Шнонгеи вн) і ииэхоио ияиывЕ 1 'Hd^iBdaiiwsi тніґрідозн оїґ AaBdxog^oi widjBH udjj ютію loasndoi кннзнчігійіХ иьогвхзАііоїї эн 'EdoiBEiirndaiD 51 foAudoM иэ.до ЧІОЇОШЯОІІВЇ; XZ P EOd В ( ОЛОИ ЭШНЯОИВЕ ol/ итаотиш 'xBdxogX^ чхснвьоигма эн Xxogod a 8 (O o £IT'0tl) HdXxEdsuwsi іонвїґтс оїґ AxBdxogAo XaydJBH oj/ 'aidaxogd^g г l 'wdBu ітвонзіґном MOH^xBd BE кочхэХтчщд£ вяв 'илоігоа мотиігіґвн HhOiotdBUHa 'хвжэи хинтхдоэн A XxBdxogAo ixoojoiroa ошнпутйл,\!т 3jfliduo '^CiBdxogXo Лакіїіїґш ividjio 'вйіиніґ oJOhKdoj Ч1Э1НЯВВН dBm ndso ndBu XstBxogdBg монАхвй в£ t мвх ' юнншдооїщзх modeu BD4X3BaidJiE'm энв 'віпиніг олоьвйол MOHXxBd BE MK x £x ^oAudos и»Н1хэ ЮЧНЇЛ ЇЕ ОЇҐ нэчхэйпшэЗэи 'кочхэ^гатиЕ QI HWBd3iogdBg HWKXBuoir ІГВЙ иияіхохоАи а - иіхои в 'і\ ^нвивігм шолоиоиоіг BE 9 sdoxBtaimdaxo о І Хншюдооішзх я MdBu АЬВЇЇОЦ 4X0tBandMtria 9 BdoiBEnmd3xo-BhBeXnnw£ »ннэнаоав£ idiw о\\ %\ вігвн 1 trxandu Axogod a чхогеьшглд 9 BdoxBEiirMd9XD-BhBaXmiWE g| oXudo>x a -шхои ci\ йэянХд HHH4imiMHHdu к чхвїГохїґвн XxBdxogXo пґвішш к ихнэношмом ІХ^ЛТҐЩ X ХхвонзїГноя імомиьїґоаїГш Е XKoaodtiogAdo. OIOJOWOUOI? BE HMhodoo юнншдоокнэх £ вэчхэвшвхтия хвонэсно>{ хі HBUBIfS £9d3h ХЇЇІВЕИХВИОХЯВ ОЮИЭХЭИЭ B04X301KXj3d ЮМВ МОИХ 4dBU ЧХОїВЇГОІІ 01 Лншдооігиах А 'вьвя^ліїґш-вьвяАтшЕ Апиніг XiMOHhadmirHnaxuBH 011 ілв 'яххнзноииом /(а^лхїґш віг^ хі ИМН&ПШЕ 'XxBdxog^o ихнэноииом АэуСи^он ои инвхвиоіг ищояэ f ьвниідіїґщ-ьваАшиЕ Axogod Я иинзїґзяд 6 Охолоджений субстрат транспортується в наповнювач пакетів 11 Пакетами заповнюють контейнери, в яких проводиться витримка субстрату, а потім - транспортування в пересадочну для пересаджування в них пробіркових рослин. Установка, в залежності від продуктивності, може працювати безперервно або періодично. В залежності від зараженості субстрату режим стерилізації може змінюватись, як по температурі, так і по часу витримки. Окрім приготування субстратів для пакетів, можливе приготування їх на установці для заповнення лотків теплиць. При цьому субстрат транспортером-охододжувачем завантажують у транспортний засіб (на малюнку не вказаний) і транспортують в теплиці. Впровадження у виробництво *тіропонсбе\нс* установки значно покращить якість і стирильність субстратів, за рахунок інтесифікації процесів змішування, стерилізації, механізацій і автоматизації знизяться енерговитрати на 15-20% і собівартість на 10-12%. УСТАНОВКА ДЛЯ ПРИГОТУВАННЯ ТА ТЕРМІЧНОЇ СТЕРИЛШШІ ГРУНТОВОГО СУБСТРАТУ Фіг, 1 17 ч Суміш- W Ж 15 по Л А л to/ - І It ЬУЗЄАПОЯ.20 If, "/5 1 Llli ЛУ Jill 21 Фіг. 2 Абторм НЛНоЬалеЬський 8.0. Скороход С.В,Скороход
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for preparation and thermal sterilization of soil medium
Автори англійськоюKovalevskyi Kostiantyn Andriiovych, Skorokhod Volodymyr Oleksandrovych, Skorokhod Serhii Volodymyrovych
Назва патенту російськоюУстановка для приготовления и термической стерилизации почвенного субстрата
Автори російськоюКовалевский Константин Андреевич, Скороход Владимир Александрович, Скороход Сергей Владимирович
МПК / Мітки
Мітки: установка, субстрату, стерилізації, термічної, приготування, грунтового
