Ствол газового пістолета з можливістю відстрілу набоїв, споряджених метальним снарядом несмертельної дії

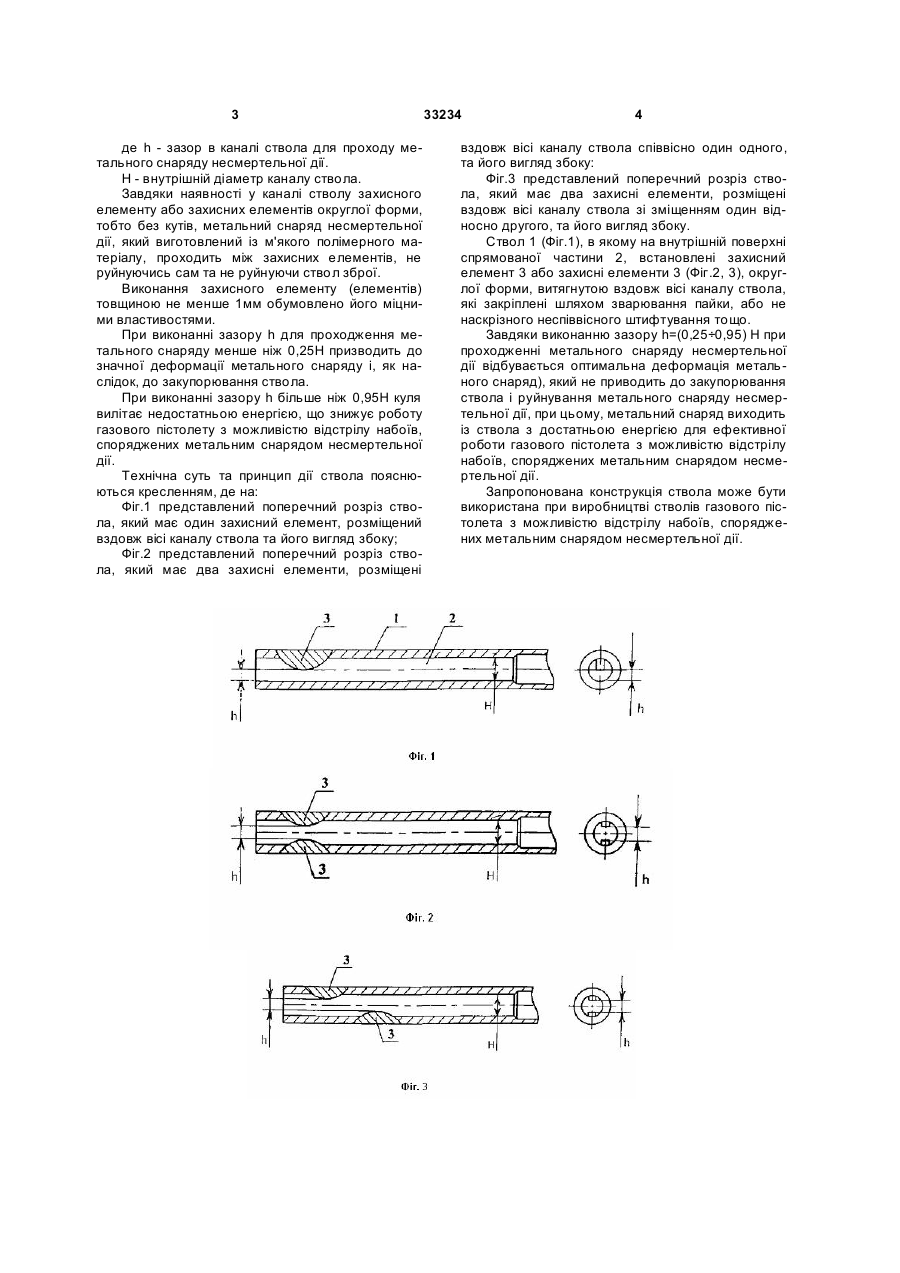

Ствол газового пістолета з можливістю відстрілу набоїв, споряджених метальним снарядом несмертельної дії, який містить на внутрішній поверхні спрямованої частини каналу ствола захисний елемент, який розміщений вздовж осі каналу 3 де h - зазор в каналі ствола для проходу метального снаряду несмертельної дії. Н - внутрішній діаметр каналу ствола. Завдяки наявності у каналі стволу захисного елементу або захисних елементів округлої форми, тобто без кутів, метальний снаряд несмертельної дії, який виготовлений із м'якого полімерного матеріалу, проходить між захисних елементів, не руйнуючись сам та не руйнуючи ствол зброї. Виконання захисного елементу (елементів) товщиною не менше 1мм обумовлено його міцними властивостями. При виконанні зазору h для проходження метального снаряду менше ніж 0,25Н призводить до значної деформації метального снаряду і, як наслідок, до закупорювання ствола. При виконанні зазору h більше ніж 0,95Н куля вилітає недостатньою енергією, що знижує роботу газового пістолету з можливістю відстрілу набоїв, споряджених метальним снарядом несмертельної дії. Технічна суть та принцип дії ствола пояснюються кресленням, де на: Фіг.1 представлений поперечний розріз ствола, який має один захисний елемент, розміщений вздовж вісі каналу ствола та його вигляд збоку; Фіг.2 представлений поперечний розріз ствола, який має два захисні елементи, розміщені 33234 4 вздовж вісі каналу ствола співвісно один одного, та його вигляд збоку: Фіг.3 представлений поперечний розріз ствола, який має два захисні елементи, розміщені вздовж вісі каналу ствола зі зміщенням один відносно другого, та його вигляд збоку. Ствол 1 (Фіг.1), в якому на внутрішній поверхні спрямованої частини 2, встановлені захисний елемент 3 або захисні елементи 3 (Фіг.2, 3), округлої форми, витягнутою вздовж вісі каналу ствола, які закріплені шляхом зварювання пайки, або не наскрізного неспіввісного штифтування тощо. Завдяки виконанню зазору h=(0,25÷0,95) Н при проходженні метального снаряду несмертельної дії відбувається оптимальна деформація метального снаряд), який не приводить до закупорювання ствола і руйнування метального снаряду несмертельної дії, при цьому, метальний снаряд виходить із ствола з достатньою енергією для ефективної роботи газового пістолета з можливістю відстрілу набоїв, споряджених метальним снарядом несмертельної дії. Запропонована конструкція ствола може бути використана при виробництві стволів газового пістолета з можливістю відстрілу набоїв, споряджених метальним снарядом несмертельної дії. 5 Комп’ютерна верстка Л. Купенко 33234 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
