Набій, споряджений метальним снарядом несмертельної дії калібру 9 мм, р.а.
Номер патенту: 28472
Опубліковано: 10.12.2007
Автори: Чен Джау-Мін Ігор Олександрович, Мельник Олена Володимирівна, Лапчевський Олександр Володимирович, Боковий Євген Федорович, Писаренко Віктор Григорович, Заєць Петро Андрійович
Формула / Реферат
Набій, споряджений метальним снарядом несмертельної дії калібру 9 мм, Р.А., що складається із гільзи, в дні якої розташований капсуль-запальник, у внутрішній порожнині гільзи метальний снаряд та метальний заряд розташовані один за одним, при цьому метальний снаряд виготовлений із еластичного матеріалу, який відрізняється тим, що метальний снаряд має діаметр 9,5±0,1 мм і масу 0,5±0,03 г, а метальний заряд має масу 0,04÷0,14 г.
Текст

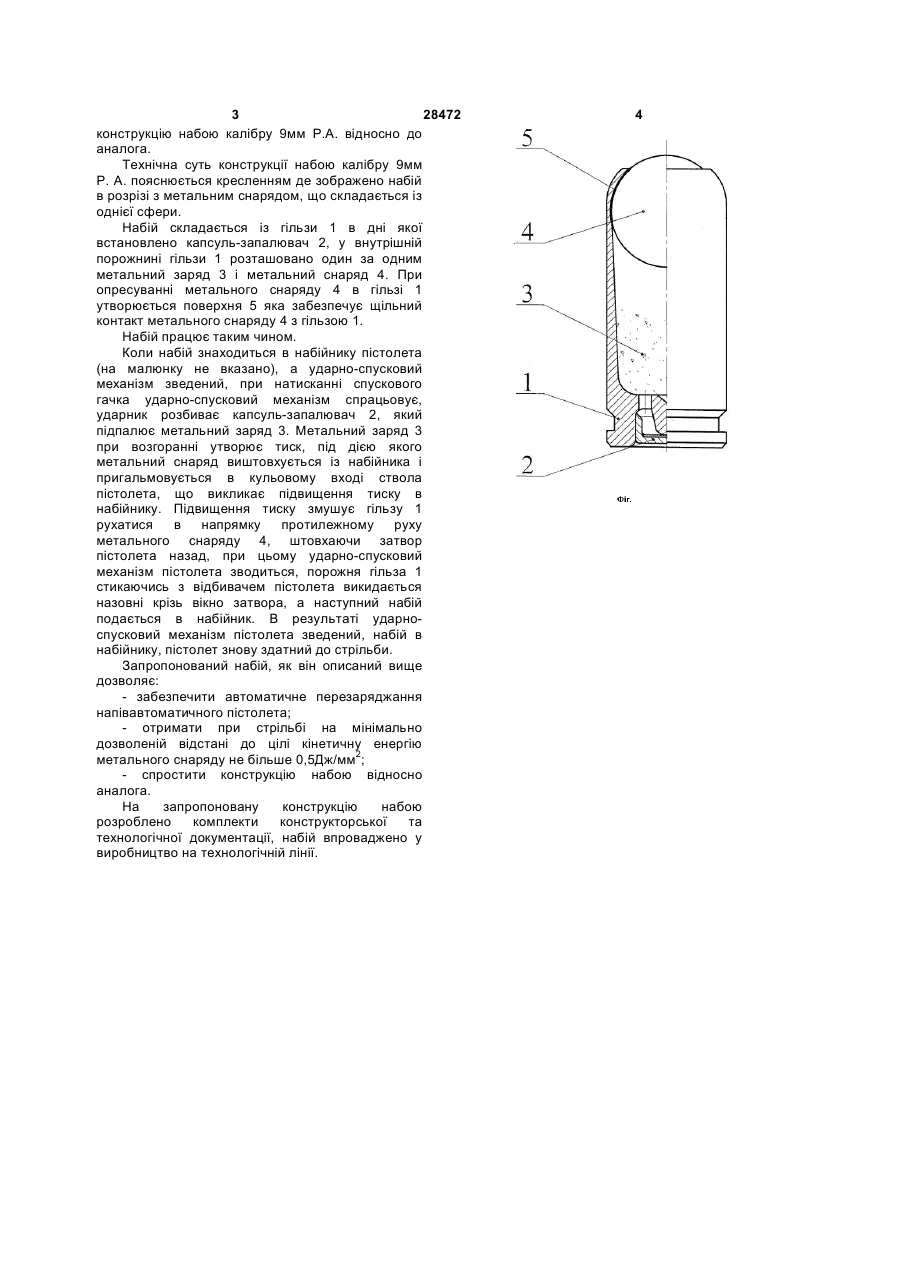

Набій, споряджений метальним снарядом несмертельної дії калібру 9 мм, Р.А., що складається із гільзи, в дні якої розташований капсуль-запальник, у внутрішній порожнині гільзи метальний снаряд та метальний заряд розташовані один за одним, при цьому метальний снаряд виготовлений із еластичного матеріалу, який відрізняється тим, що метальний снаряд має діаметр 9,5±0,1 мм і масу 0,5±0,03 г, а метальний заряд має масу 0,04÷0,14 г. (19) (21) u200709000 (22) 06.08.2007 (24) 10.12.2007 (72) ЗАЄЦЬ ПЕТРО АНДРІЙОВИЧ, UA, ПИСАРЕНКО ВІКТОР ГРИГОРОВИЧ, UA, ЧЕН ДЖАУ-МІН ІГОР ОЛЕКСАНДРОВИЧ, UA, МЕЛЬНИК ОЛЕНА ВОЛОДИМИРІВНА, UA, БОКОВИЙ ЄВГЕН ФЕДОРОВИЧ, UA, ЛАПЧЕВСЬКИЙ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA (73) КАЗЕННЕ ПІДПРИЄМСТВО НАУКОВОВИРОБНИЧЕ ОБ'ЄДНАННЯ "ФОРТ" 3 28472 конструкцію набою калібру 9мм Р.А. відносно до аналога. Технічна суть конструкції набою калібру 9мм Р. А. пояснюється кресленням де зображено набій в розрізі з метальним снарядом, що складається із однієї сфери. Набій складається із гільзи 1 в дні якої встановлено капсуль-запалювач 2, у внутрішній порожнині гільзи 1 розташовано один за одним метальний заряд 3 і метальний снаряд 4. При опресуванні метального снаряду 4 в гільзі 1 утворюється поверхня 5 яка забезпечує щільний контакт метального снаряду 4 з гільзою 1. Набій працює таким чином. Коли набій знаходиться в набійнику пістолета (на малюнку не вказано), а ударно-спусковий механізм зведений, при натисканні спускового гачка ударно-спусковий механізм спрацьовує, ударник розбиває капсуль-запалювач 2, який підпалює метальний заряд 3. Метальний заряд 3 при возгоранні утворює тиск, під дією якого метальний снаряд виштовхується із набійника і пригальмовується в кульовому вході ствола пістолета, що викликає підвищення тиску в набійнику. Підвищення тиску змушує гільзу 1 рухатися в напрямку протилежному руху метального снаряду 4, штовхаючи затвор пістолета назад, при цьому ударно-спусковий механізм пістолета зводиться, порожня гільза 1 стикаючись з відбивачем пістолета викидається назовні крізь вікно затвора, а наступний набій подається в набійник. В результаті ударноспусковий механізм пістолета зведений, набій в набійнику, пістолет знову здатний до стрільби. Запропонований набій, як він описаний вище дозволяє: - забезпечити автоматичне перезаряджання напівавтоматичного пістолета; - отримати при стрільбі на мінімально дозволеній відстані до цілі кінетичну енергію метального снаряду не більше 0,5Дж/мм2; - спростити конструкцію набою відносно аналога. На запропоновану конструкцію набою розроблено комплекти конструкторської та технологічної документації, набій впроваджено у виробництво на технологічній лінії. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюCartridge equipped with missile of non-fatal effect of 9 mm caliber, p.a.
Автори англійськоюZaiets Petro Andriiovych, Pysarenko Viktor Hryhorovych, Chen Dzhau-Min Ihor Oleksandrovych, Melnyk Olena Volodymyrivna, Bohovyi Yevhen Fedorovych, Lapchevskyi Oleksandr Volodymyrovych
Назва патенту російськоюПатрон, оснащенный метательным снарядом несмертельного действия калибра 9 мм, р.а.
Автори російськоюЗаец Петр Андреевич, Писаренко Виктор Григорьевич, Чен Джау-Мин Игорь Александрович, Мельник Елена Владимировна, Боковой Евгений Федорович, Лапчевский Александр Владимирович
МПК / Мітки
МПК: F42B 30/00
Мітки: дії, метальним, несмертельної, набій, м.м, р.а, снарядом, калібру, споряджений
Код посилання
<a href="https://ua.patents.su/2-28472-nabijj-sporyadzhenijj-metalnim-snaryadom-nesmertelno-di-kalibru-9-mm-ra.html" target="_blank" rel="follow" title="База патентів України">Набій, споряджений метальним снарядом несмертельної дії калібру 9 мм, р.а.</a>
