Активатор дисперсних сумішей

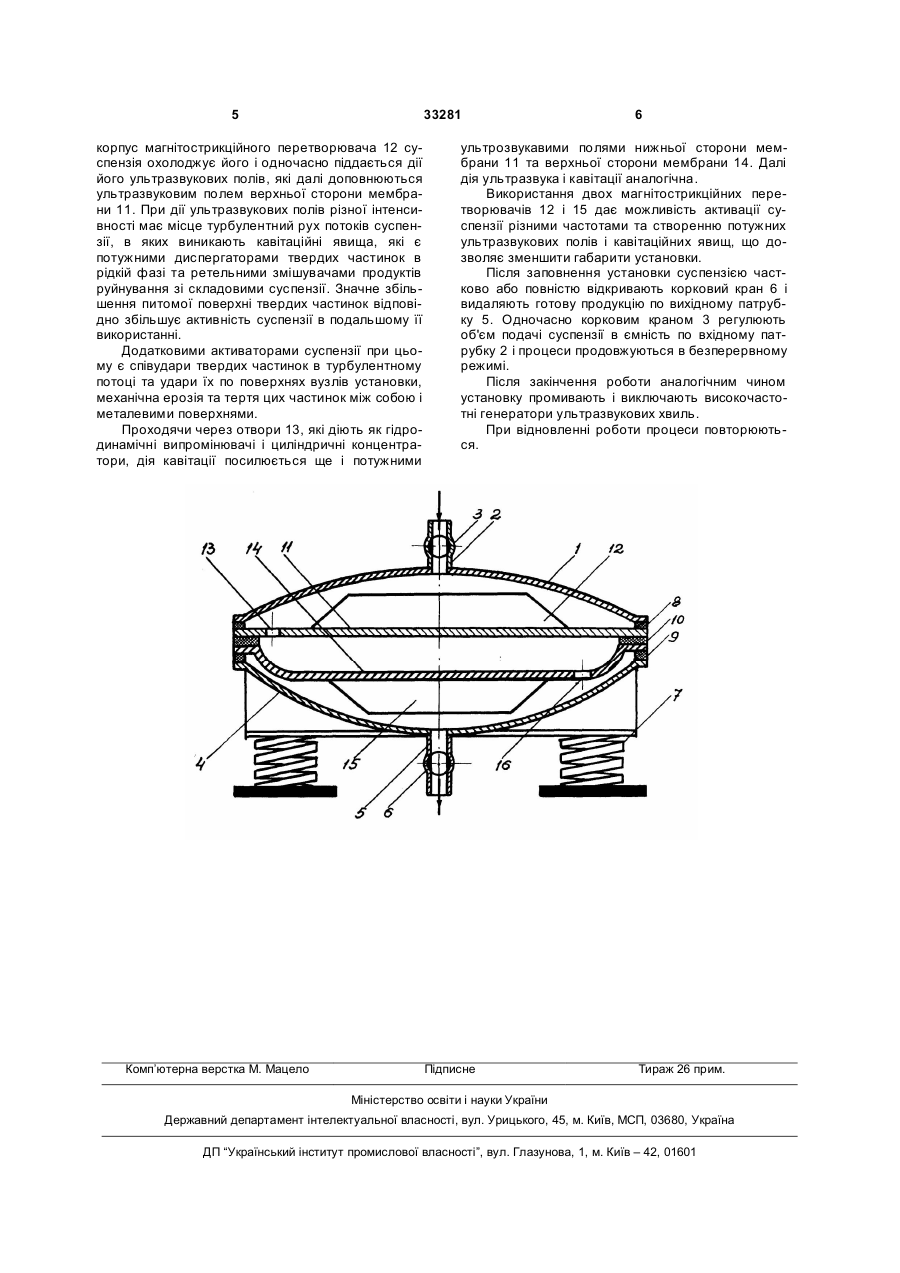

Активатор дисперсних сумішей, який містить герметичну ємність, установлену на амортизаторах, з горизонтально розташованими в ній мембранами, в яких є збудники ультразвукових коливань і отвори, та запірно-роздавальну арматуру, який відрізняється тим, що він містить ємність, яка утворюється поєднанням кришки з централь 3 - значні витрати електроенергії, яка використовується декількома п'єзокерамічними випромінювачами і магнітострикційними перетворювачами та води для їх охолодження. Відомий пристрій для активації цементної суспензії, який забезпечений закріпленими в днищі корпусу магнітострикційним перетворювачем з розміщеною паралельно валам випромінюючою пластиною, а вали виконані різношвидкісними, причому високошвидкісний вал виконаний з розміщеними на ньому дисками, які чергуються з шайбами, низькошвидкісний - у вигляді пустотілого барабану з кільцевими канавками для входу дисків високошвидкісного валу [а.с. СРСР №1175720. M.Kл.4B28C5/14, 1985р.]. Недоліками пристрою є: - недостатній ступінь диспергування мінеральних частинок; - недостатня однорідність активованої суспензії. Як базовий об'єкт (прототип) прийнято "Диспергатор" по [авт. свід. №1653987. M.Kл.5B28C5/46 опубл. В Б1. №21 за 1991]. Диспергатор утримує встановлену на армотизаторах ємність з розміщеними в ній послідовно і горизонтально на пружних прокладках мембранами між тефлоновими пластинами з п'єзокерамічного матеріалу з отворами, патрубками вводу і виводу суспензії з запорно-роздавальною арматурою, який забезпечений втулками встановленими на боковій поверхні ємності між мембранами. Отвори в непарних мембранах розміщені по периферії, а в парних - в центрі. При цьому площа центрального отвору дорівнює сумі площин отворів по периферії. Недоліками прототипу є недостатня ступінь активації дисперсних сумішей, складність конструкції та значні габарити установки по висоті. Задачею активатора дисперсних сумішей є підвищення якості дисперсної суміші та удосконалення конструкції установки. Задача досягається тим, що активатор дисперсних сумішей містить ємність, яка утворюється поєднанням кришки з центральним вхідним патрубком забезпеченим корковим краном та днища з центральним вихідним патрубком обладнаним корковим краном, яке установлене на армотизаторах. Між кришкою і днищем з допомогою кільцевих амортизуючи і герметизуючих прокладок установлена горизонтальна мембрана з магнітострикційним перетворювачем, який жорстко і центрально закріплений з її верхньої сторони, та отворами, а під мембраною аналогічно і горизонтально установлена тарілчата мембрана з магнітностринцеймним перетворювачем центрально і жорстко закріпленим з її нижньої сторони, та отворами, розміщеними з протилежної сторони по відношенню до отворів горизонтальної мембрани. Ознаками, які співпадають з прототипом є герметична ємність, установлена на амортизаторах, з горизонтально розміщеними в ній мембранами забезпеченими збудниками ультразвукових коливань, отворами та запарно-роздавальна арматура. Конструктивне виконання активатора дисперс 33281 4 них сумішей має ряд переваг у порівнянні з відомими аналогами і прототипом, що забезпечує наявність суттєвих відмінностей: 1. Частково нове сполучення ознак, що указує на наявність суттєвих відмінностей: використання в якості збудників ультразвукових коливань магнітострикційних перетворювачів дозволило одержати потужні ультразвукові поля при тих же енергоємностях; використання горизонтальної тарілточатої мембран забезпечило скорочення їх кількості і упростило конструкцією (п'єзоперамічні елементи в тефлонових оболонках). 2. Введення нових ознак, також указує на наявність суттєвих відмінностей: утворення герметичної ємності шляхом сполучення кришки і днища; тарілчата мембрана; магнітострикційний перетворювач, що забезпечило зменшення висоти установки, створення потужного ультразвукового поля між горизонтальною і тарілчастою мембраною та використання ультразвукових полів забезпечуючи утворення кавітаційних явищ, як потужних деструкторів твердої фази в рідині. 3. Заміна частини ознак новими. Що теж указує на наявність суттєвих відмінностей: складні і малоефективні мембрани створені з п'єзокерамічних елементів з тефлоновим двостороннім покриттям замінені на загальноприйняті горизонтальну і тарілчату мембрани, що дозволило скоротити кількість мембран в три і більше рази і зменшити габарити установки; п'єзокерамічні випромінювачі ультразвукових коливань замінені на магнітострикційні перетворювачі, що дозволило підвищити якість суспензії за рахунок потужних кавітаційних явищ і удосконалити конструкцію установки. 4. Згідно пп. 1, 2 і 3 в установці мають місце нові взаємоположення ознак, нові типи зв'язку і взаємодії між ознаками. Активатор дисперсних сумішей приведений на фігурі в розтині. Активатор дисперсних сумішей утримує герметичну ємність, яка утворена поєднанням кришки 1 з центральним вхідним патрубком забезпеченим корковим краном та днищем з центральним вихідним патрубком 5, обладнаним корковим краном 6, яке установлене на амортизаторах 7. Між кришкою 1 і днищем 4 з допомогою кільцевих амортизуючих та герметизуючих прокладок 8, 9 і 10 установлена горизонтальна мембрана 11 з магнітострикційним перетворювачем 12, який жорстко і центрально закріплений з верхньої її сторони, та отворами 13. Під мембраною 11 аналогічно і горизонтально установлена тарілчата мембрана 14 з магнітострикційним перетворювачем 15, центрально і жорстоко закріпленим з її нижньої сторони, та отворами 16 розміщеними з протилежної сторони по відношенню до отворів 13 горизонтальної мембрани 11. Активатор дисперсних сумішей працює таким чином. При закритому корковому крані 6, включених високочастотних генераторах (не показані), під'єднаних до магнітострикційних перетворювачів 12 і 15, та відкритому корковому крані 3 по вхідному патрубку 2 подають суспензію, яка підлягає активації та змішуванню її складових. Попадаючи на 5 33281 корпус магнітострикційного перетворювача 12 суспензія охолоджує його і одночасно піддається дії його ультразвукових полів, які далі доповнюються ультразвуковим полем верхньої сторони мембрани 11. При дії ультразвукових полів різної інтенсивності має місце турбулентний рух потоків суспензії, в яких виникають кавітаційні явища, які є потужними диспергаторами твердих частинок в рідкій фазі та ретельними змішувачами продуктів руйнування зі складовими суспензії. Значне збільшення питомої поверхні твердих частинок відповідно збільшує активність суспензії в подальшому її використанні. Додатковими активаторами суспензії при цьому є співудари твердих частинок в турбулентному потоці та удари їх по поверхнях вузлів установки, механічна ерозія та тертя цих частинок між собою і металевими поверхнями. Проходячи через отвори 13, які діють як гідродинамічні випромінювачі і циліндричні концентратори, дія кавітації посилюється ще і потужними Комп’ютерна верстка М. Мацело 6 ультрозвукавими полями нижньої сторони мембрани 11 та верхньої сторони мембрани 14. Далі дія ультразвука і кавітації аналогічна. Використання двох магнітострикційних перетворювачів 12 і 15 дає можливість активації суспензії різними частотами та створенню потужних ультразвукових полів і кавітаційних явищ, що дозволяє зменшити габарити установки. Після заповнення установки суспензією частково або повністю відкривають корковий кран 6 і видаляють готову продукцію по вихідному патрубку 5. Одночасно корковим краном 3 регулюють об'єм подачі суспензії в ємність по вхідному патрубку 2 і процеси продовжуються в безперервному режимі. Після закінчення роботи аналогічним чином установку промивають і виключають високочастотні генератори ультразвукових хвиль. При відновленні роботи процеси повторюються. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
