Джерело струму
Номер патенту: 3332
Опубліковано: 15.11.2004
Автори: Нагорний Павло Дем'янович, Залізецький Анатолій Михайлович, Назаров Володимир Васильович
Формула / Реферат
Джерело струму, що містить клеми джерела живлення, регулятор напруги (струму) та навантажувальний трансформатор, первинна обмотка якого під'єднана до вказаного регулятора, а вторинна - до ланцюга навантаження, яке відрізняється тим, що в нього додатково введено безрозривний перемикач полярності, комутатори включення, другий трансформатор навантаження та пристрій синхронізованого по значенню напруги живлення увімкнення основного та додавального трансформаторів, при цьому первинна обмотка другого трансформатора через комутатори під'єднана до регулятора та джерела живлення, вторинна обмотка - з'єднана послідовно з вторинною обмоткою першого трансформатора, а безрозривний перемикач полярності та комутатори включення включені так, що первинна обмотка першого трансформатора підключена до регулятора через безрозривний перемикач полярності та комутатори прямого (на напругу джерела живлення) і регульованого (до виходу регулятора напруги) її включення, причому другий трансформатор навантаження має потужність вдвічі більшу, ніж у першого трансформатора.
Текст

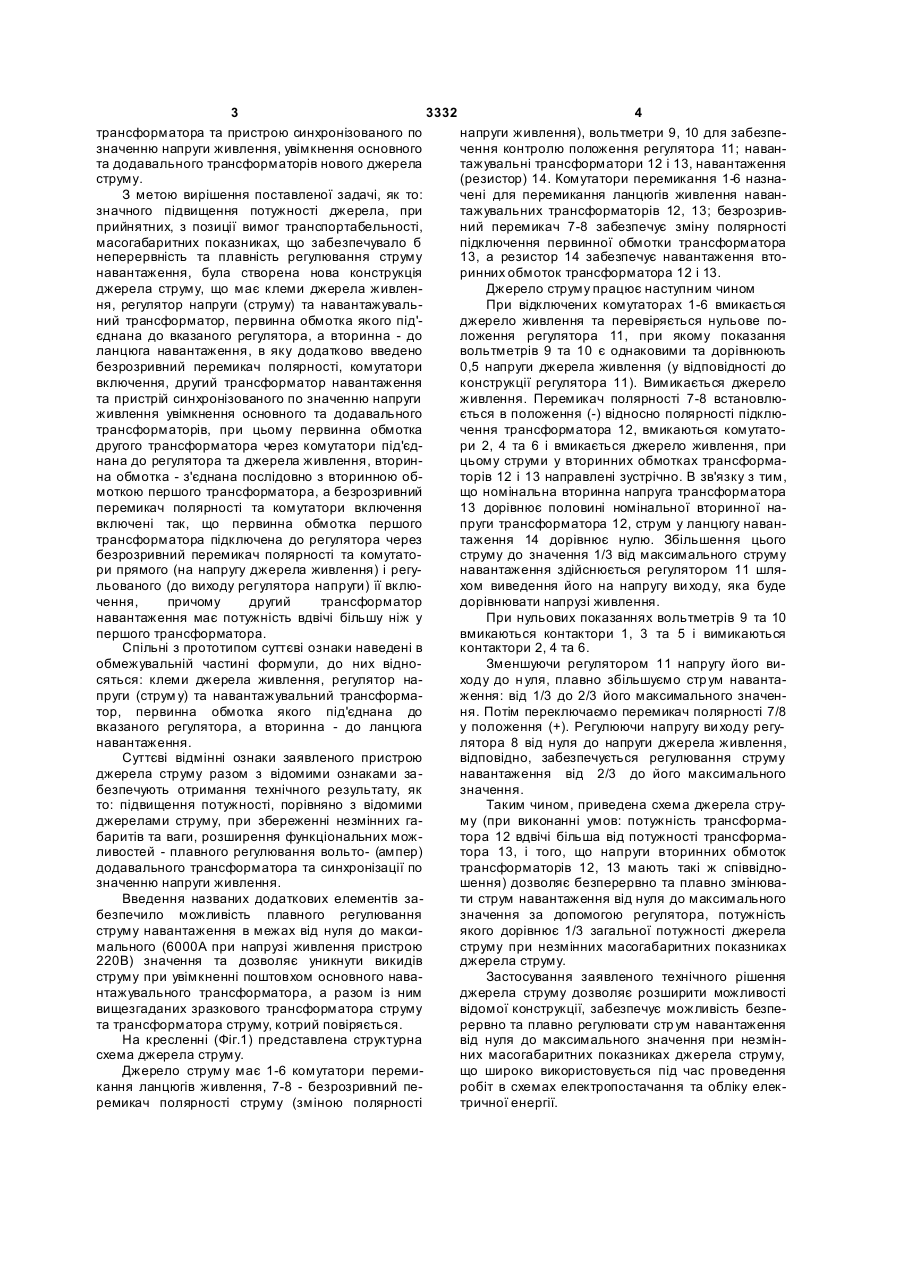

Джерело струму, що містить клеми джерела живлення, регулятор напруги (стр уму) та навантажувальний трансформатор, первинна обмотка якого під'єднана до вказаного регулятора, а вторинна - до ланцюга навантаження, яке відрізняється тим, що в нього додатково введено безрозривний перемикач полярності, комутатори 3 3332 4 трансформатора та пристрою синхронізованого по напруги живлення), вольтметри 9, 10 для забезпезначенню напруги живлення, увімкнення основного чення контролю положення регулятора 11; наванта додавального трансформаторів нового джерела тажувальні трансформатори 12 і 13, навантаження струму. (резистор) 14. Комутатори перемикання 1-6 назнаЗ метою вирішення поставленої задачі, як то: чені для перемикання ланцюгів живлення наванзначного підвищення потужності джерела, при тажувальних трансформаторів 12, 13; безрозривприйнятних, з позиції вимог транспортабельності, ний перемикач 7-8 забезпечує зміну полярності масогабаритних показниках, що забезпечувало б підключення первинної обмотки трансформатора неперервність та плавність регулювання струму 13, а резистор 14 забезпечує навантаження втонавантаження, була створена нова конструкція ринних обмоток трансформатора 12 і 13. джерела струму, що має клеми джерела живленДжерело струму працює наступним чином ня, регулятор напруги (струму) та навантажувальПри відключених комутаторах 1-6 вмикається ний трансформатор, первинна обмотка якого під'джерело живлення та перевіряється нульове поєднана до вказаного регулятора, а вторинна - до ложення регулятора 11, при якому показання ланцюга навантаження, в яку додатково введено вольтметрів 9 та 10 є однаковими та дорівнюють безрозривний перемикач полярності, комутатори 0,5 напруги джерела живлення (у відповідності до включення, другий трансформатор навантаження конструкції регулятора 11). Вимикається джерело та пристрій синхронізованого по значенню напруги живлення. Перемикач полярності 7-8 встановлюживлення увімкнення основного та додавального ється в положення (-) відносно полярності підклютрансформаторів, при цьому первинна обмотка чення трансформатора 12, вмикаються комутатодругого трансформатора через комутатори під'єдри 2, 4 та 6 і вмикається джерело живлення, при нана до регулятора та джерела живлення, вторинцьому струми у вторинних обмотках трансформана обмотка - з'єднана послідовно з вторинною обторів 12 і 13 направлені зустрічно. В зв'язку з тим, моткою першого трансформатора, а безрозривний що номінальна вторинна напруга трансформатора перемикач полярності та комутатори включення 13 дорівнює половині номінальної вторинної навключені так, що первинна обмотка першого пруги трансформатора 12, струм у ланцюгу навантрансформатора підключена до регулятора через таження 14 дорівнює нулю. Збільшення цього безрозривний перемикач полярності та комутатоструму до значення 1/3 від максимального струму ри прямого (на напругу джерела живлення) і регунавантаження здійснюється регулятором 11 шляльованого (до виходу регулятора напруги) її вклюхом виведення його на напругу ви ходу, яка буде чення, причому другий трансформатор дорівнювати напрузі живлення. навантаження має потужність вдвічі більшу ніж у При нульових показаннях вольтметрів 9 та 10 першого трансформатора. вмикаються контактори 1, 3 та 5 і вимикаються Спільні з прототипом суттєві ознаки наведені в контактори 2, 4 та 6. обмежувальній частині формули, до них відноЗменшуючи регулятором 11 напругу його висяться: клеми джерела живлення, регулятор находу до н уля, плавно збільшуємо стр ум навантапруги (струм у) та навантажувальний трансформаження: від 1/3 до 2/3 його максимального значентор, первинна обмотка якого під'єднана до ня. Потім переключаємо перемикач полярності 7/8 вказаного регулятора, а вторинна - до ланцюга у положення (+). Регулюючи напругу ви ходу регунавантаження. лятора 8 від нуля до напруги джерела живлення, Суттєві відмінні ознаки заявленого пристрою відповідно, забезпечується регулювання струму джерела струму разом з відомими ознаками занавантаження від 2/3 до його максимального безпечують отримання технічного результату, як значення. то: підвищення потужності, порівняно з відомими Таким чином, приведена схема джерела струджерелами струму, при збереженні незмінних гаму (при виконанні умов: потужність трансформабаритів та ваги, розширення функціональних можтора 12 вдвічі більша від потужності трансформаливостей - плавного регулювання вольто- (ампер) тора 13, і того, що напруги вторинних обмоток додавального трансформатора та синхронізації по трансформаторів 12, 13 мають такі ж співвіднозначенню напруги живлення. шення) дозволяє безперервно та плавно змінюваВведення названих додаткових елементів зати струм навантаження від нуля до максимального безпечило можливість плавного регулювання значення за допомогою регулятора, потужність струму навантаження в межах від нуля до максиякого дорівнює 1/3 загальної потужності джерела мального (6000А при напрузі живлення пристрою струму при незмінних масогабаритних показниках 220В) значення та дозволяє уникнути викидів джерела струму. струму при увімкненні поштовхом основного наваЗастосування заявленого технічного рішення нтажувального трансформатора, а разом із ним джерела струму дозволяє розширити можливості вищезгаданих зразкового трансформатора струму відомої конструкції, забезпечує можливість безпета трансформатора струму, котрий повіряється. рервно та плавно регулювати стр ум навантаження На кресленні (Фіг.1) представлена структурна від нуля до максимального значення при незмінсхема джерела струму. них масогабаритних показниках джерела струму, Джерело струму має 1-6 комутатори перемищо широко використовується під час проведення кання ланцюгів живлення, 7-8 - безрозривний перобіт в схемах електропостачання та обліку елекремикач полярності струму (зміною полярності тричної енергії. 5 Комп’ютерна в ерстка Д. Шев ерун 3332 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюNahornyi Pavlo Dеmіаnоvусh, Nazarov Volodymyr Vasyliovych
Автори російськоюНагорный Павел Демьянович, Назаров Владимир Васильевич
МПК / Мітки
МПК: H01M 4/00
