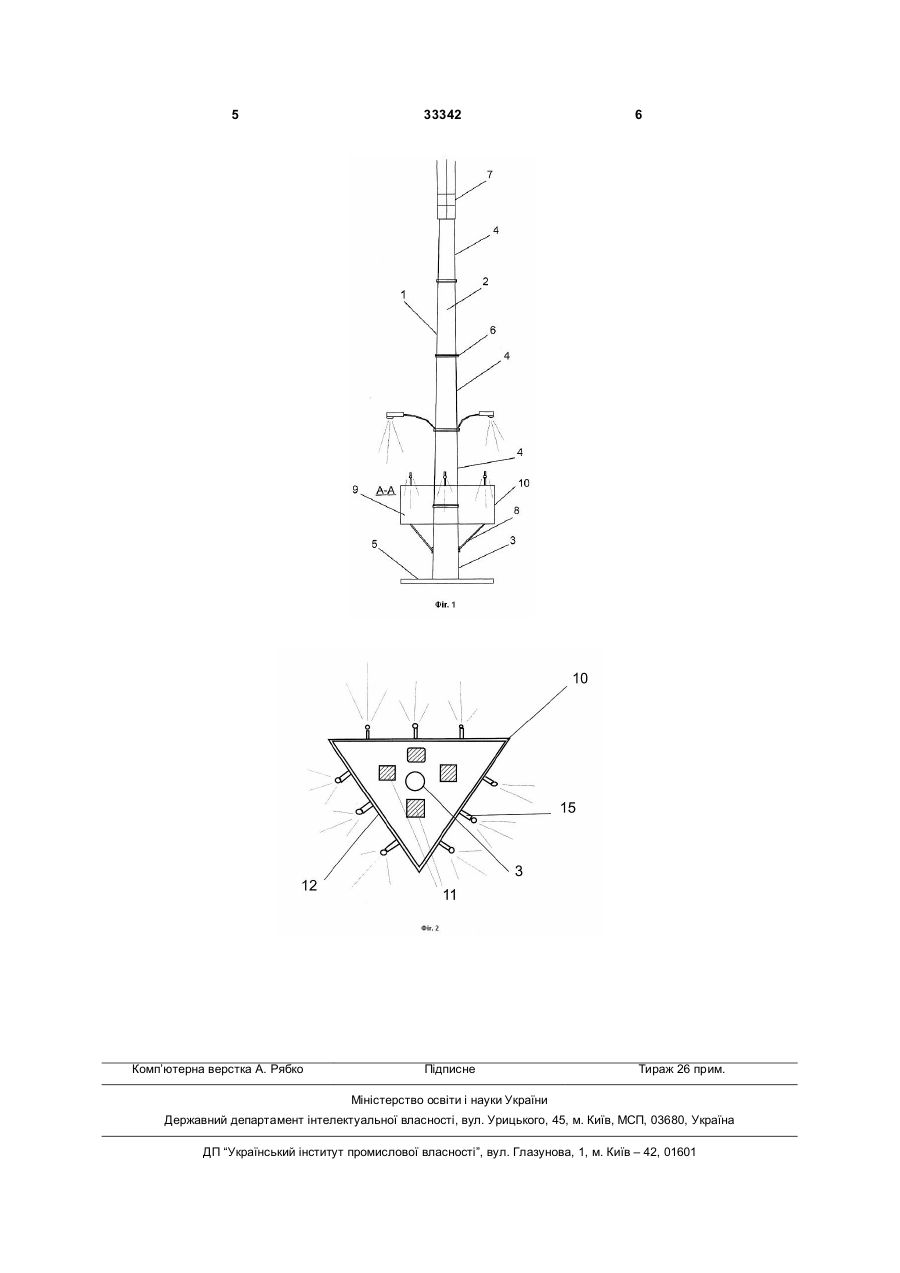

Трубчаста башта для підтримування принаймні однієї антени з електронним обладнанням

1. Трубчаста башта для підтримування принаймні однієї антени з електронним обладнанням, що включає багатосекційну трубчасту оболонку зі змінним поперечним перерізом у довжину з змен 3 шенням знизу доверху яка складається із окремих секцій послідовно з'єднаних між собою. Відома трубчаста башта підвищує надійність конструкції при екстремальних вітрових навантаженнях, а також забезпечує антивандальний захист електричних комунікацій (фідерів, кабелів та електронного обладнання). Однак відома трубчаста башта має складний доступ до електронного обладнання для обслуговування та ремонту, тому що воно розташовано усередині башти, особливо це важливо для трубчастих башт, що мають відносно невеликий діаметр секцій де розташовано електронне обладнання. Також у таких конструкціях не передбачається розміщення рекламних носіїв зокрема з такими каркасами, що містять усередині електронне обладнання для антен. В основу корисної моделі поставлена задача удосконалення трубчастої башти з інформаційними щитами, у якої за рахунок конструктивних особливостей забезпечується поліпшення доступу до електронного обладнання для обслуговування та ремонту. Окрім того, забезпечується одержання додаткового прибутку за рахунок розміщення рекламної інформації на рекламних носіях трубчатої башти. Поставлена задача вирішується тим, що трубчаста башта з інформаційними щитами для підтримування принаймні одної антени з електронним обладнанням, що включає багато секційну трубчасту оболонку з змінним поперечним перерізом у довжину з зменшенням знизу доверху яка складається із окремих секцій послідовно з'єднаних між собою, відповідно до корисної моделі, містить рекламний носій приєднаний до однієї із секцій і має корпус усередині якого розміщене електронне обладнання. Доцільно щоб каркас рекламного носія мав бокові каркасні елементи для розміщення рекламної інформації. Доцільно розмістити джерело світла зовні каркасу. Указані ознаки складають сутність корисної моделі. Між сукупністю суттєвих ознак трубчастої башти, що заявляється і досягнутим результатом існує причинно-наслідковий зв'язок, який пояснюється наступним. Для забезпечення захисту електронних комунікацій (фідерів, кабелів та електронного обладнання) від несанкціонованого доступу сторонніх осіб у відомих рішеннях таке апаратне обладнання розміщують усередині трубчатої башти. В умовах зменшення розмірів окремих секцій (де розміщують обладнання) важко обслуговувати та ремонтувати електронне обладнання. В рішенні, що пропонується для поліпшення доступу до електронного обладнання його розміщують усередині рекламного носія, закріпленого на одній із секцій башти. 33342 4 Розміщення рекламної інформації на рекламному носії підвищує прибуток від реалізації трубчастої башти. Сукупність ознак, що приведена у формулі корисної моделі у повній мірі забезпечує можливість досягнення поставленої задачі, а саме поліпшення доступу до електронного обладнання для обслуговування та ремонту та одержання додаткового прибутку за рахунок розміщення рекламної інформації на рекламних носіях трубчатої башти. Нижче приводиться опис запропонованої трубчастої башти, який ілюструється кресленням, де на Фіг.1 зображений загальний вигляд трубчастої башти, а на Фіг.2 переріз по А-А. Дана корисна модель пояснюється конкретним прикладом виконання, який однак не є єдино можливим, але наочно демонструє можливість досягнення даною сукупністю ознак заданого технічного результату. Трубчаста башта 1 (Фіг.1) виконана у вигляді збірної суцільноступенчатої багатосекціонної оболонки 2. Трубчаста башта 1 складається із декількох секцій, наприклад, із п'яти секцій: секції 3 основи та верхніх секцій 4. Секція 3 спирається великою основою на фундамент 5. Секції 4 з'єднані між собою в опорних вузлах 6. На останній верхній секції 4 закріплені виносні площадки 7 (детально не показані) для розміщення та обслуговування технологічного обладнання, яке має бути розміщено на трубчастій башті 1. Кількість виносних площадок 7 залежить від кількості технологічного обладнання, яке має бути розміщено на трубчастій башті 1. Трубчаста башта 1 дозволяє зовні розміщувати драбину для обслуговування антен і організувати вихід на виносні площадки 7 обслуговування антен. Внизу, наприклад, до секції 3 основи приєднують з допомогою розпірок 8 рекламний носій 9, що має корпус 10, усередині якого розміщують електронне обладнання 11 (Фіг.2), що з'єднують з кабелями, які проходять вздовж башти. Корпус 10, наприклад, може мати форму тригранної призми з боковими каркасними елементами 12 (гранями) для розміщення рекламної інформації і з нижньою основою 13, на якому розміщують електронне обладнання та верхньою основою 14. До бокових каркасних елементів 12 вмонтовують джерела світла 15, а до секції 4 джерела 16 загального освітлення. Корпус 10 у загальному (робочому) стані замкнений від несанкціонованого доступу сторонніх осіб, що забезпечує антивандальний захист електричних комунікацій. Для забезпечення зручного (санкціонованого) - доступу для обслуговування та ремонту корпус може легко відкриватися. Після закінчення робіт корпус 10 знову закривають. Таким чином, дана трубчаста башта з інформаційними щитами забезпечує поліпшення доступу до електронного обладнання для обслуговування та ремонту та одержання додаткового прибутку за рахунок розміщення рекламної інформації на рекламних носіях трубчатої башти. 5 Комп’ютерна верстка А. Рябко 33342 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
