Трубчаста башта з внутрішнім розміщенням обладнання

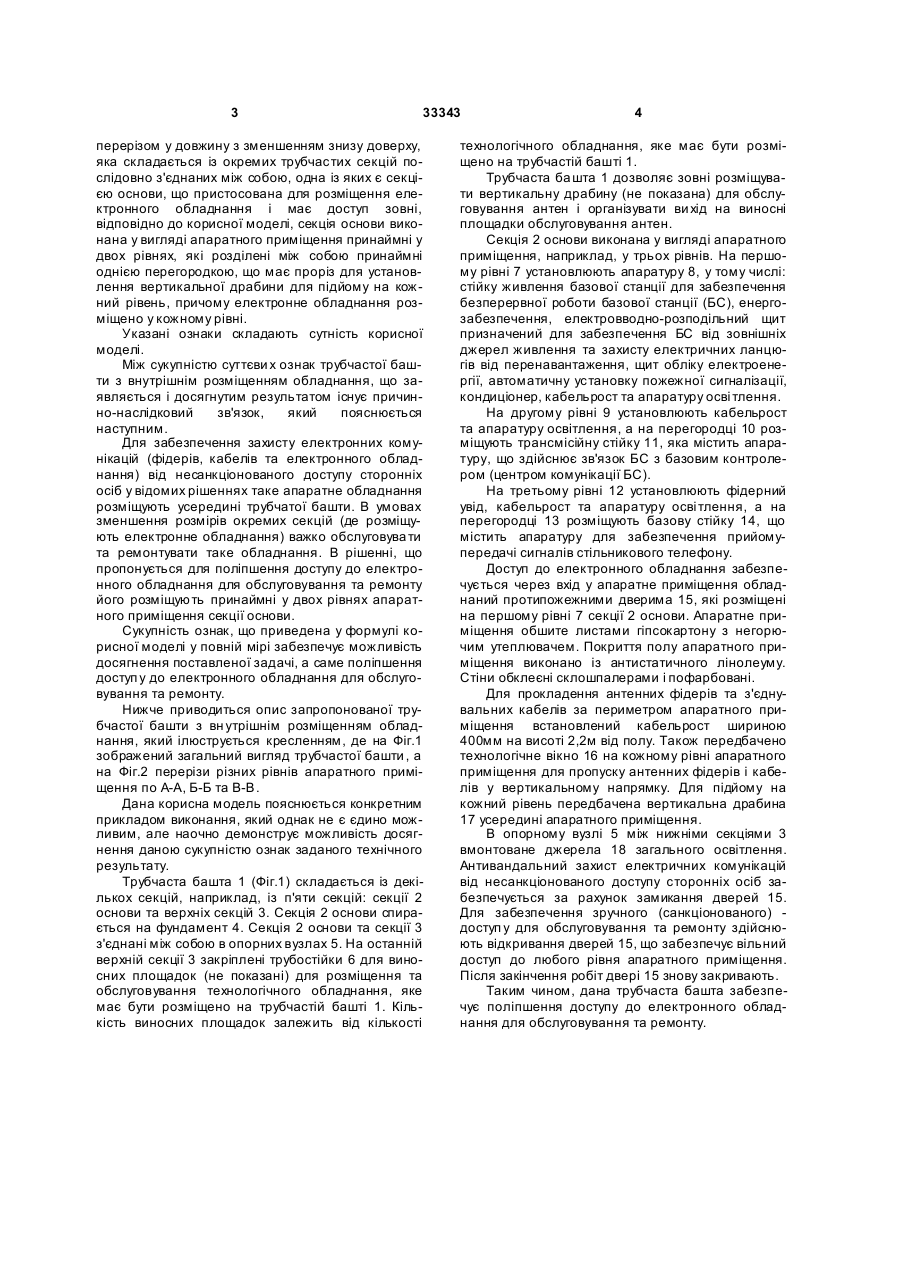

Трубчаста башта з вн утрішнім розміщенням обладнання, що виконана з можливістю підтримування принаймні одної антени з електронним обладнанням, яка включає багатосекційну тр убчасту 3 33343 перерізом у довжину з зменшенням знизу доверху, яка складається із окремих трубчастих секцій послідовно з'єднаних між собою, одна із яких є секцією основи, що пристосована для розміщення електронного обладнання і має доступ зовні, відповідно до корисної моделі, секція основи виконана у вигляді апаратного приміщення принаймні у двох рівнях, які розділені між собою принаймні однією перегородкою, що має проріз для установлення вертикальної драбини для підйому на кожний рівень, причому електронне обладнання розміщено у кожному рівні. Указані ознаки складають сутність корисної моделі. Між сукупністю суттєви х ознак трубчастої башти з внутрішнім розміщенням обладнання, що заявляється і досягнутим результатом існує причинно-наслідковий зв'язок, який пояснюється наступним. Для забезпечення захисту електронних комунікацій (фідерів, кабелів та електронного обладнання) від несанкціонованого доступу сторонніх осіб у відомих рішеннях таке апаратне обладнання розміщують усередині трубчатої башти. В умовах зменшення розмірів окремих секцій (де розміщують електронне обладнання) важко обслуговува ти та ремонтувати таке обладнання. В рішенні, що пропонується для поліпшення доступу до електронного обладнання для обслуговування та ремонту його розміщують принаймні у двох рівнях апаратного приміщення секції основи. Сукупність ознак, що приведена у формулі корисної моделі у повній мірі забезпечує можливість досягнення поставленої задачі, а саме поліпшення доступ у до електронного обладнання для обслуговування та ремонту. Нижче приводиться опис запропонованої трубчастої башти з вн утрішнім розміщенням обладнання, який ілюструється кресленням, де на Фіг.1 зображений загальний вигляд трубчастої башти , а на Фіг.2 перерізи різних рівнів апаратного приміщення по А-А, Б-Б та В-В. Дана корисна модель пояснюється конкретним прикладом виконання, який однак не є єдино можливим, але наочно демонструє можливість досягнення даною сукупністю ознак заданого технічного результату. Трубчаста башта 1 (Фіг.1) складається із декількох секцій, наприклад, із п'яти секцій: секції 2 основи та верхніх секцій 3. Секція 2 основи спирається на фундамент 4. Секція 2 основи та секції 3 з'єднані між собою в опорних вузлах 5. На останній верхній секції 3 закріплені трубостійки 6 для виносних площадок (не показані) для розміщення та обслуговування технологічного обладнання, яке має бути розміщено на трубчастій башті 1. Кількість виносних площадок залежить від кількості 4 технологічного обладнання, яке має бути розміщено на трубчастій башті 1. Трубчаста ба шта 1 дозволяє зовні розміщувати вертикальну драбину (не показана) для обслуговування антен і організувати ви хід на виносні площадки обслуговування антен. Секція 2 основи виконана у вигляді апаратного приміщення, наприклад, у трьох рівнів. На першому рівні 7 установлюють апаратуру 8, у тому числі: стійку живлення базової станції для забезпечення безперервної роботи базової станції (БС), енергозабезпечення, електровводно-розподільний щит призначений для забезпечення БС від зовнішніх джерел живлення та захисту електричних ланцюгів від перенавантаження, щит обліку електроенергії, автоматичну установку пожежної сигналізації, кондиціонер, кабельрост та апаратуру осві тлення. На другому рівні 9 установлюють кабельрост та апаратуру освітлення, а на перегородці 10 розміщують трансмісійну стійку 11, яка містить апаратуру, що здійснює зв'язок БС з базовим контролером (центром комунікації БС). На третьому рівні 12 установлюють фідерний увід, кабельрост та апаратуру осві тлення, а на перегородці 13 розміщують базову стійку 14, що містить апаратуру для забезпечення прийомупередачі сигналів стільникового телефону. Доступ до електронного обладнання забезпечується через вхід у апаратне приміщення обладнаний протипожежними дверима 15, які розміщені на першому рівні 7 секції 2 основи. Апаратне приміщення обшите листами гіпсокартону з негорючим утеплювачем. Покриття полу апаратного приміщення виконано із антистатичного лінолеуму. Стіни обклеєні склошпалерами і пофарбовані. Для прокладення антенних фідерів та з'єднувальних кабелів за периметром апаратного приміщення встановлений кабельрост шириною 400мм на висоті 2,2м від полу. Також передбачено технологічне вікно 16 на кожному рівні апаратного приміщення для пропуску антенних фідерів і кабелів у вертикальному напрямку. Для підйому на кожний рівень передбачена вертикальна драбина 17 усередині апаратного приміщення. В опорному вузлі 5 між нижніми секціями 3 вмонтоване джерела 18 загального освітлення. Антивандальний захист електричних комунікацій від несанкціонованого доступу сторонніх осіб забезпечується за рахунок замикання дверей 15. Для забезпечення зручного (санкціонованого) доступ у для обслуговування та ремонту здійснюють відкривання дверей 15, що забезпечує вільний доступ до любого рівня апаратного приміщення. Після закінчення робіт двері 15 знову закривають. Таким чином, дана трубчаста башта забезпечує поліпшення доступу до електронного обладнання для обслуговування та ремонту. 5 Комп’ютерна в ерстка М. Ломалова 33343 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
