Скоба для механічного з’єднання профільованих деталей рам

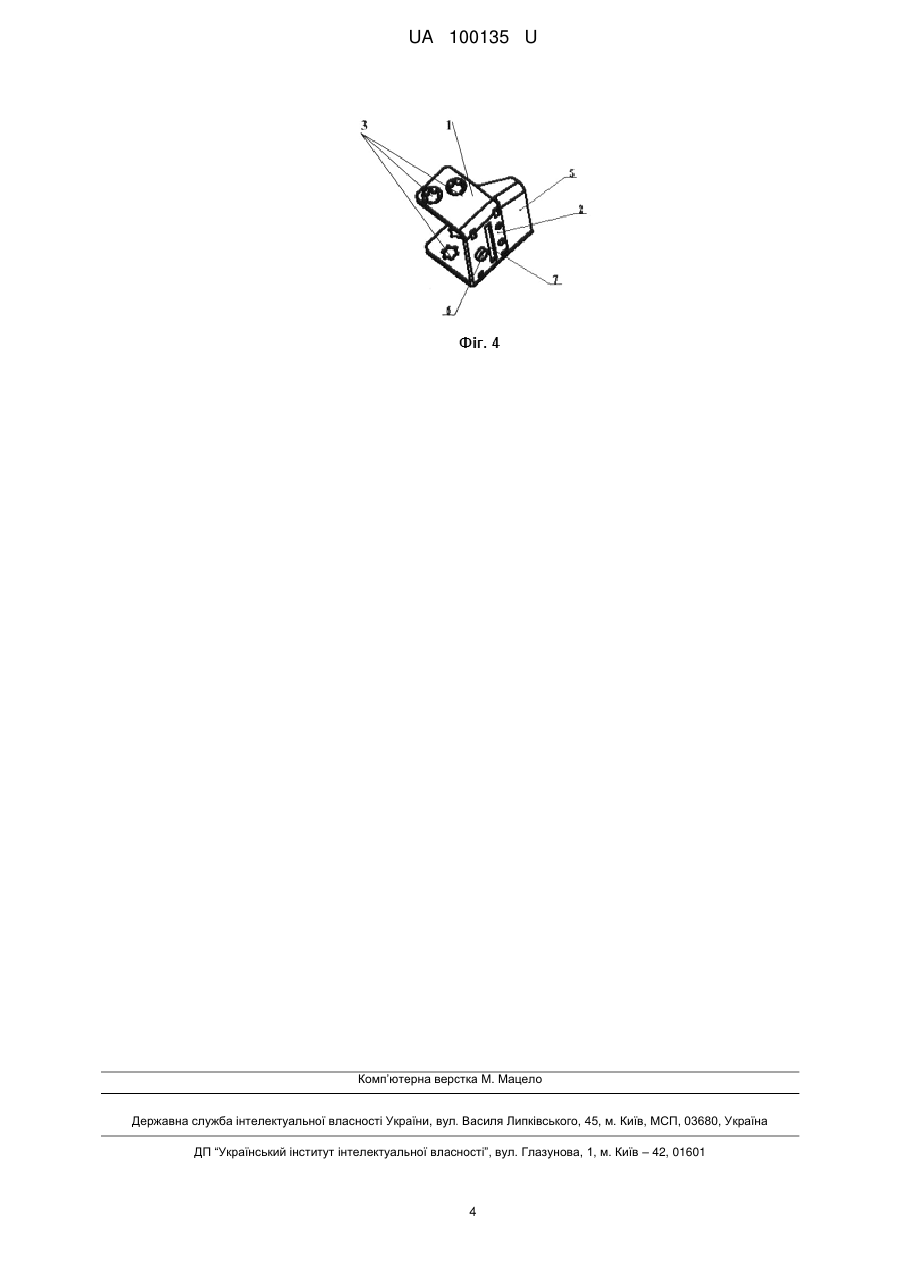

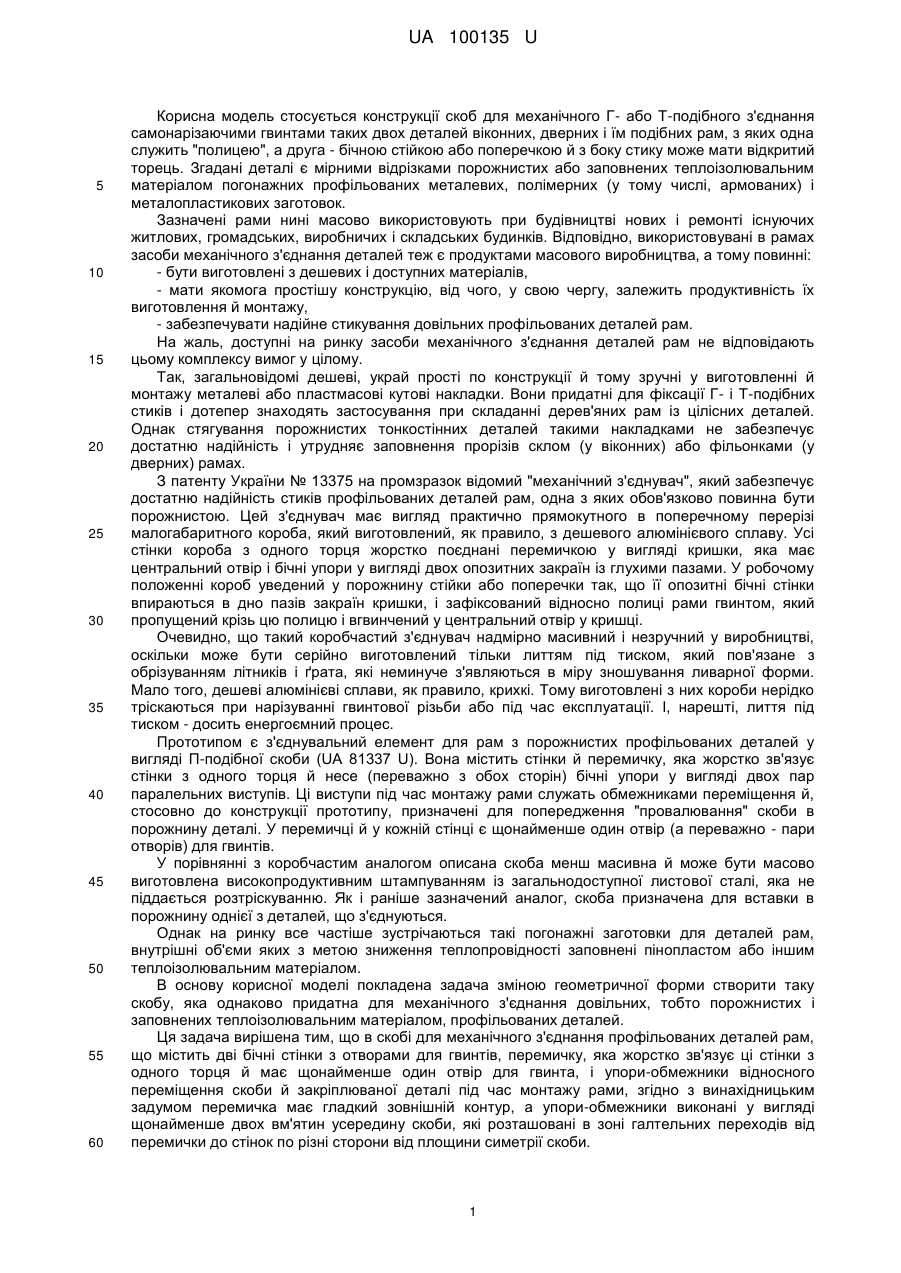

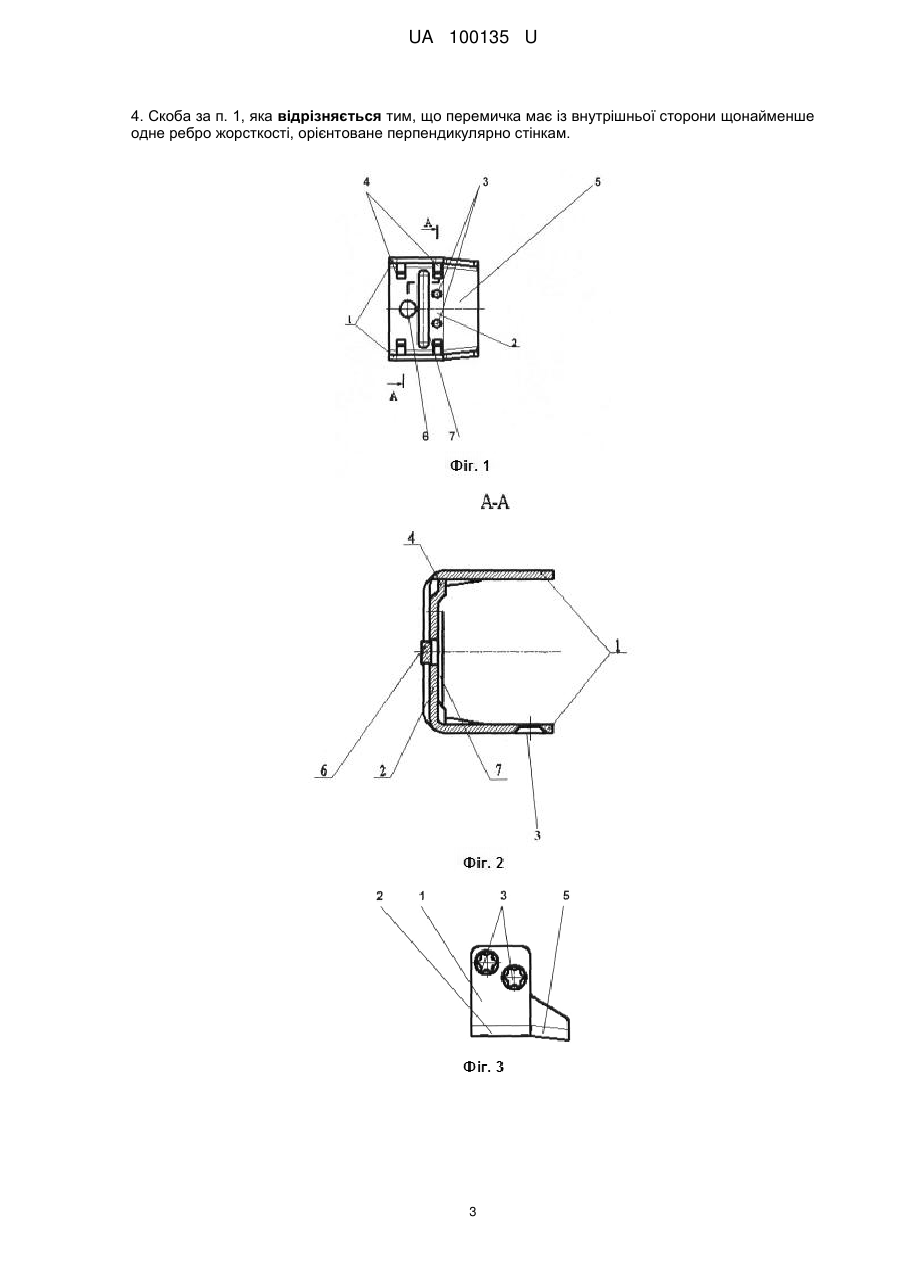

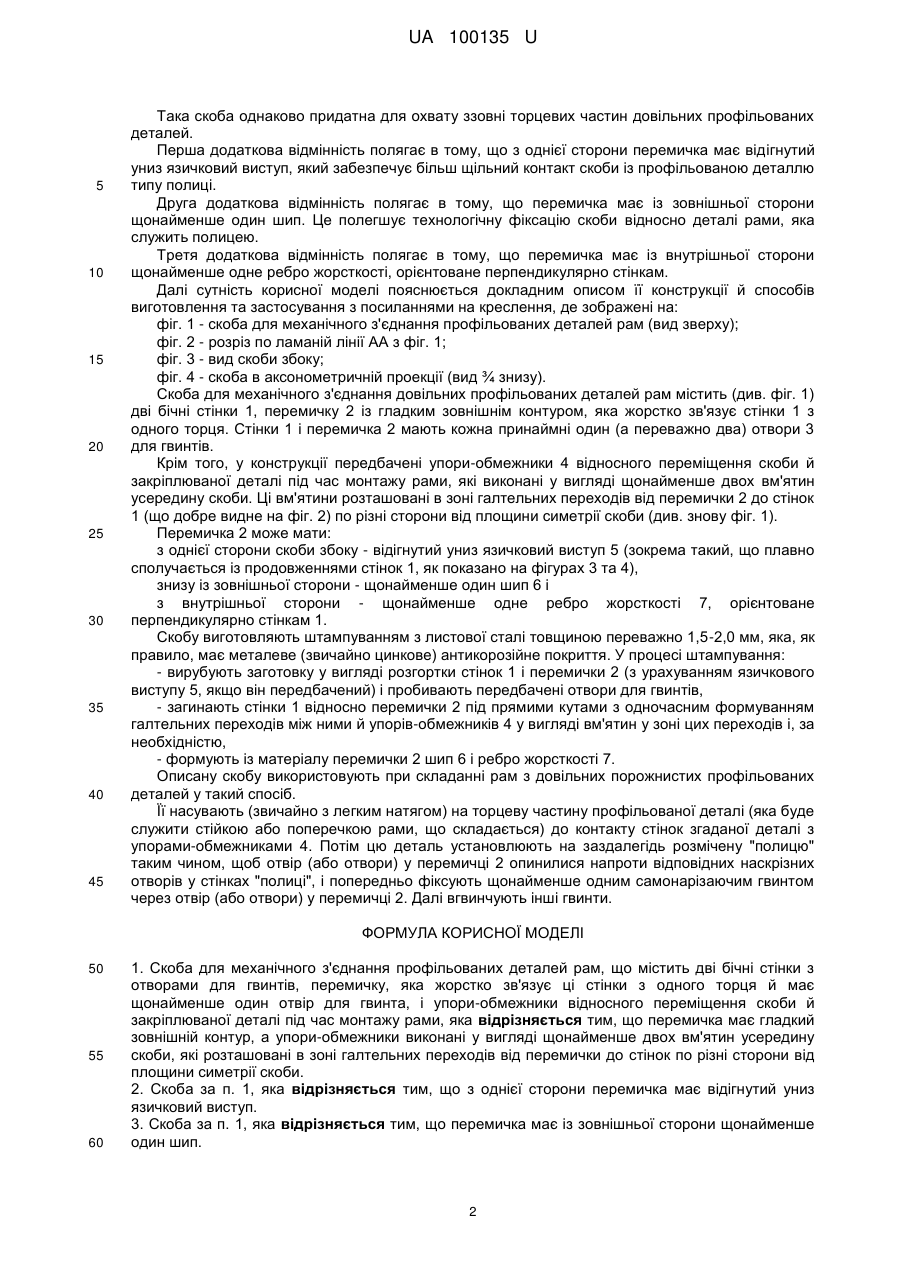

Реферат: Скоба для механічного з'єднання профільованих деталей рам містить дві бічні стінки з отворами для гвинтів, перемичку, яка жорстко зв'язує ці стінки з одного торця й має щонайменше один отвір для гвинта, і упори-обмежники відносного переміщення скоби й закріплюваної деталі під час монтажу рами. Перемичка має гладкий зовнішній контур, а упориобмежники виконані у вигляді щонайменше двох вм'ятин усередину скоби, які розташовані в зоні галтельних переходів від перемички до стінок по різні сторони від площини симетрії скоби. UA 100135 U (54) СКОБА ДЛЯ МЕХАНІЧНОГО З'ЄДНАННЯ ПРОФІЛЬОВАНИХ ДЕТАЛЕЙ РАМ UA 100135 U UA 100135 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується конструкції скоб для механічного Г- або Т-подібного з'єднання самонарізаючими гвинтами таких двох деталей віконних, дверних і їм подібних рам, з яких одна служить "полицею", а друга - бічною стійкою або поперечкою й з боку стику може мати відкритий торець. Згадані деталі є мірними відрізками порожнистих або заповнених теплоізолювальним матеріалом погонажних профільованих металевих, полімерних (у тому числі, армованих) і металопластикових заготовок. Зазначені рами нині масово використовують при будівництві нових і ремонті існуючих житлових, громадських, виробничих і складських будинків. Відповідно, використовувані в рамах засоби механічного з'єднання деталей теж є продуктами масового виробництва, а тому повинні: - бути виготовлені з дешевих і доступних матеріалів, - мати якомога простішу конструкцію, від чого, у свою чергу, залежить продуктивність їх виготовлення й монтажу, - забезпечувати надійне стикування довільних профільованих деталей рам. На жаль, доступні на ринку засоби механічного з'єднання деталей рам не відповідають цьому комплексу вимог у цілому. Так, загальновідомі дешеві, украй прості по конструкції й тому зручні у виготовленні й монтажу металеві або пластмасові кутові накладки. Вони придатні для фіксації Г- і Т-подібних стиків і дотепер знаходять застосування при складанні дерев'яних рам із цілісних деталей. Однак стягування порожнистих тонкостінних деталей такими накладками не забезпечує достатню надійність і утрудняє заповнення прорізів склом (у віконних) або фільонками (у дверних) рамах. З патенту України № 13375 на промзразок відомий "механічний з'єднувач", який забезпечує достатню надійність стиків профільованих деталей рам, одна з яких обов'язково повинна бути порожнистою. Цей з'єднувач має вигляд практично прямокутного в поперечному перерізі малогабаритного короба, який виготовлений, як правило, з дешевого алюмінієвого сплаву. Усі стінки короба з одного торця жорстко поєднані перемичкою у вигляді кришки, яка має центральний отвір і бічні упори у вигляді двох опозитних закраїн із глухими пазами. У робочому положенні короб уведений у порожнину стійки або поперечки так, що її опозитні бічні стінки впираються в дно пазів закраїн кришки, і зафіксований відносно полиці рами гвинтом, який пропущений крізь цю полицю і вгвинчений у центральний отвір у кришці. Очевидно, що такий коробчастий з'єднувач надмірно масивний і незручний у виробництві, оскільки може бути серійно виготовлений тільки литтям під тиском, який пов'язане з обрізуванням літників і ґрата, які неминуче з'являються в міру зношування ливарної форми. Мало того, дешеві алюмінієві сплави, як правило, крихкі. Тому виготовлені з них короби нерідко тріскаються при нарізуванні гвинтової різьби або під час експлуатації. І, нарешті, лиття під тиском - досить енергоємний процес. Прототипом є з'єднувальний елемент для рам з порожнистих профільованих деталей у вигляді П-подібної скоби (UA 81337 U). Вона містить стінки й перемичку, яка жорстко зв'язує стінки з одного торця й несе (переважно з обох сторін) бічні упори у вигляді двох пар паралельних виступів. Ці виступи під час монтажу рами служать обмежниками переміщення й, стосовно до конструкції прототипу, призначені для попередження "провалювання" скоби в порожнину деталі. У перемичці й у кожній стінці є щонайменше один отвір (а переважно - пари отворів) для гвинтів. У порівнянні з коробчастим аналогом описана скоба менш масивна й може бути масово виготовлена високопродуктивним штампуванням із загальнодоступної листової сталі, яка не піддається розтріскуванню. Як і раніше зазначений аналог, скоба призначена для вставки в порожнину однієї з деталей, що з'єднуються. Однак на ринку все частіше зустрічаються такі погонажні заготовки для деталей рам, внутрішні об'єми яких з метою зниження теплопровідності заповнені пінопластом або іншим теплоізолювальним матеріалом. В основу корисної моделі покладена задача зміною геометричної форми створити таку скобу, яка однаково придатна для механічного з'єднання довільних, тобто порожнистих і заповнених теплоізолювальним матеріалом, профільованих деталей. Ця задача вирішена тим, що в скобі для механічного з'єднання профільованих деталей рам, що містить дві бічні стінки з отворами для гвинтів, перемичку, яка жорстко зв'язує ці стінки з одного торця й має щонайменше один отвір для гвинта, і упори-обмежники відносного переміщення скоби й закріплюваної деталі під час монтажу рами, згідно з винахідницьким задумом перемичка має гладкий зовнішній контур, а упори-обмежники виконані у вигляді щонайменше двох вм'ятин усередину скоби, які розташовані в зоні галтельних переходів від перемички до стінок по різні сторони від площини симетрії скоби. 1 UA 100135 U 5 10 15 20 25 30 35 40 45 Така скоба однаково придатна для охвату ззовні торцевих частин довільних профільованих деталей. Перша додаткова відмінність полягає в тому, що з однієї сторони перемичка має відігнутий униз язичковий виступ, який забезпечує більш щільний контакт скоби із профільованою деталлю типу полиці. Друга додаткова відмінність полягає в тому, що перемичка має із зовнішньої сторони щонайменше один шип. Це полегшує технологічну фіксацію скоби відносно деталі рами, яка служить полицею. Третя додаткова відмінність полягає в тому, що перемичка має із внутрішньої сторони щонайменше одне ребро жорсткості, орієнтоване перпендикулярно стінкам. Далі сутність корисної моделі пояснюється докладним описом її конструкції й способів виготовлення та застосування з посиланнями на креслення, де зображені на: фіг. 1 - скоба для механічного з'єднання профільованих деталей рам (вид зверху); фіг. 2 - розріз по ламаній лінії АА з фіг. 1; фіг. 3 - вид скоби збоку; фіг. 4 - скоба в аксонометричній проекції (вид ¾ знизу). Скоба для механічного з'єднання довільних профільованих деталей рам містить (див. фіг. 1) дві бічні стінки 1, перемичку 2 із гладким зовнішнім контуром, яка жорстко зв'язує стінки 1 з одного торця. Стінки 1 і перемичка 2 мають кожна принаймні один (а переважно два) отвори 3 для гвинтів. Крім того, у конструкції передбачені упори-обмежники 4 відносного переміщення скоби й закріплюваної деталі під час монтажу рами, які виконані у вигляді щонайменше двох вм'ятин усередину скоби. Ці вм'ятини розташовані в зоні галтельних переходів від перемички 2 до стінок 1 (що добре видне на фіг. 2) по різні сторони від площини симетрії скоби (див. знову фіг. 1). Перемичка 2 може мати: з однієї сторони скоби збоку - відігнутий униз язичковий виступ 5 (зокрема такий, що плавно сполучається із продовженнями стінок 1, як показано на фігурах 3 та 4), знизу із зовнішньої сторони - щонайменше один шип 6 і з внутрішньої сторони - щонайменше одне ребро жорсткості 7, орієнтоване перпендикулярно стінкам 1. Скобу виготовляють штампуванням з листової сталі товщиною переважно 1,5-2,0 мм, яка, як правило, має металеве (звичайно цинкове) антикорозійне покриття. У процесі штампування: - вирубують заготовку у вигляді розгортки стінок 1 і перемички 2 (з урахуванням язичкового виступу 5, якщо він передбачений) і пробивають передбачені отвори для гвинтів, - загинають стінки 1 відносно перемички 2 під прямими кутами з одночасним формуванням галтельних переходів між ними й упорів-обмежників 4 у вигляді вм'ятин у зоні цих переходів і, за необхідністю, - формують із матеріалу перемички 2 шип 6 і ребро жорсткості 7. Описану скобу використовують при складанні рам з довільних порожнистих профільованих деталей у такий спосіб. Її насувають (звичайно з легким натягом) на торцеву частину профільованої деталі (яка буде служити стійкою або поперечкою рами, що складається) до контакту стінок згаданої деталі з упорами-обмежниками 4. Потім цю деталь установлюють на заздалегідь розмічену "полицю" таким чином, щоб отвір (або отвори) у перемичці 2 опинилися напроти відповідних наскрізних отворів у стінках "полиці", і попередньо фіксують щонайменше одним самонарізаючим гвинтом через отвір (або отвори) у перемичці 2. Далі вгвинчують інші гвинти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Скоба для механічного з'єднання профільованих деталей рам, що містить дві бічні стінки з отворами для гвинтів, перемичку, яка жорстко зв'язує ці стінки з одного торця й має щонайменше один отвір для гвинта, і упори-обмежники відносного переміщення скоби й закріплюваної деталі під час монтажу рами, яка відрізняється тим, що перемичка має гладкий зовнішній контур, а упори-обмежники виконані у вигляді щонайменше двох вм'ятин усередину скоби, які розташовані в зоні галтельних переходів від перемички до стінок по різні сторони від площини симетрії скоби. 2. Скоба за п. 1, яка відрізняється тим, що з однієї сторони перемичка має відігнутий униз язичковий виступ. 3. Скоба за п. 1, яка відрізняється тим, що перемичка має із зовнішньої сторони щонайменше один шип. 2 UA 100135 U 4. Скоба за п. 1, яка відрізняється тим, що перемичка має із внутрішньої сторони щонайменше одне ребро жорсткості, орієнтоване перпендикулярно стінкам. 3 UA 100135 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
