Моноласт для реабілітації гомілковостопного суглоба

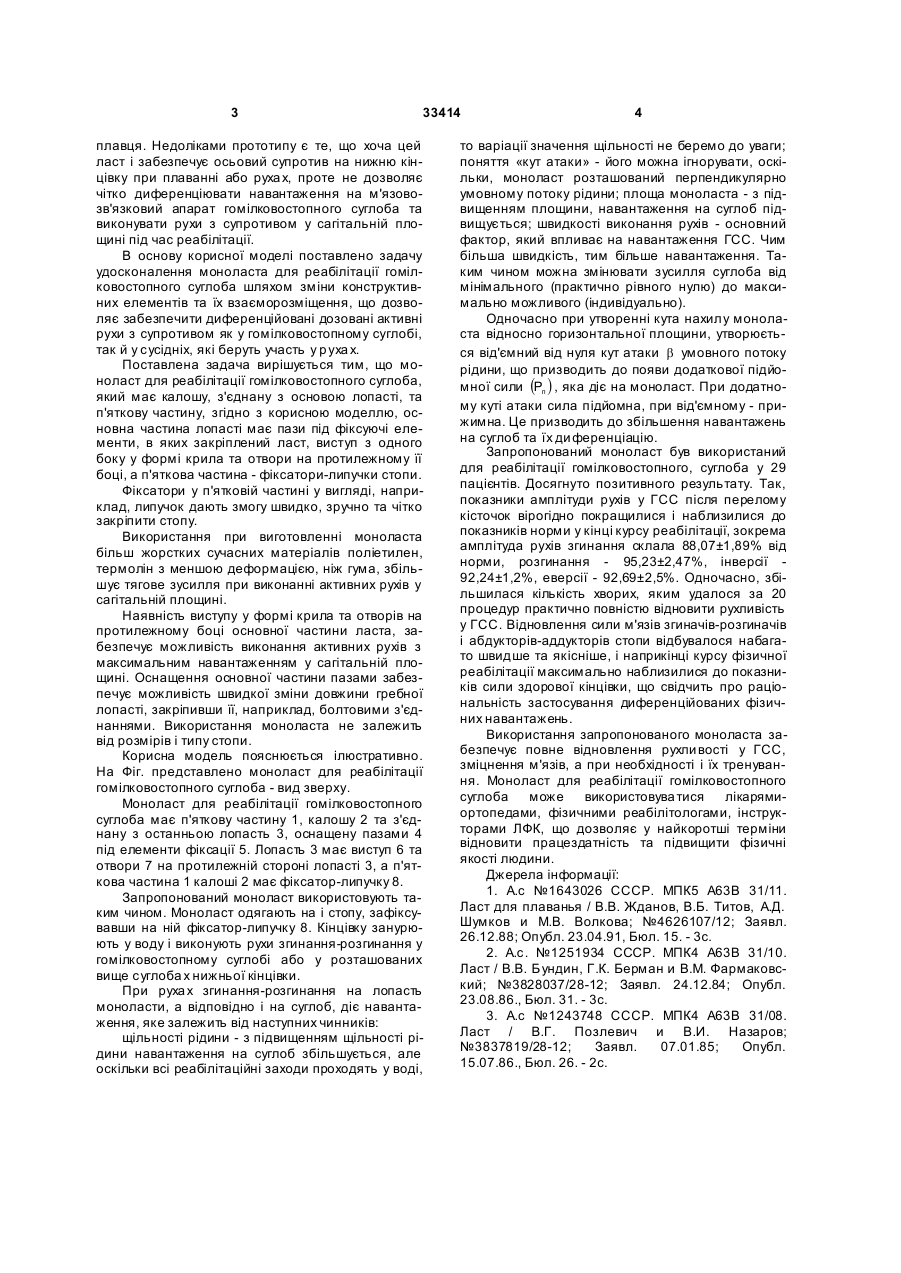

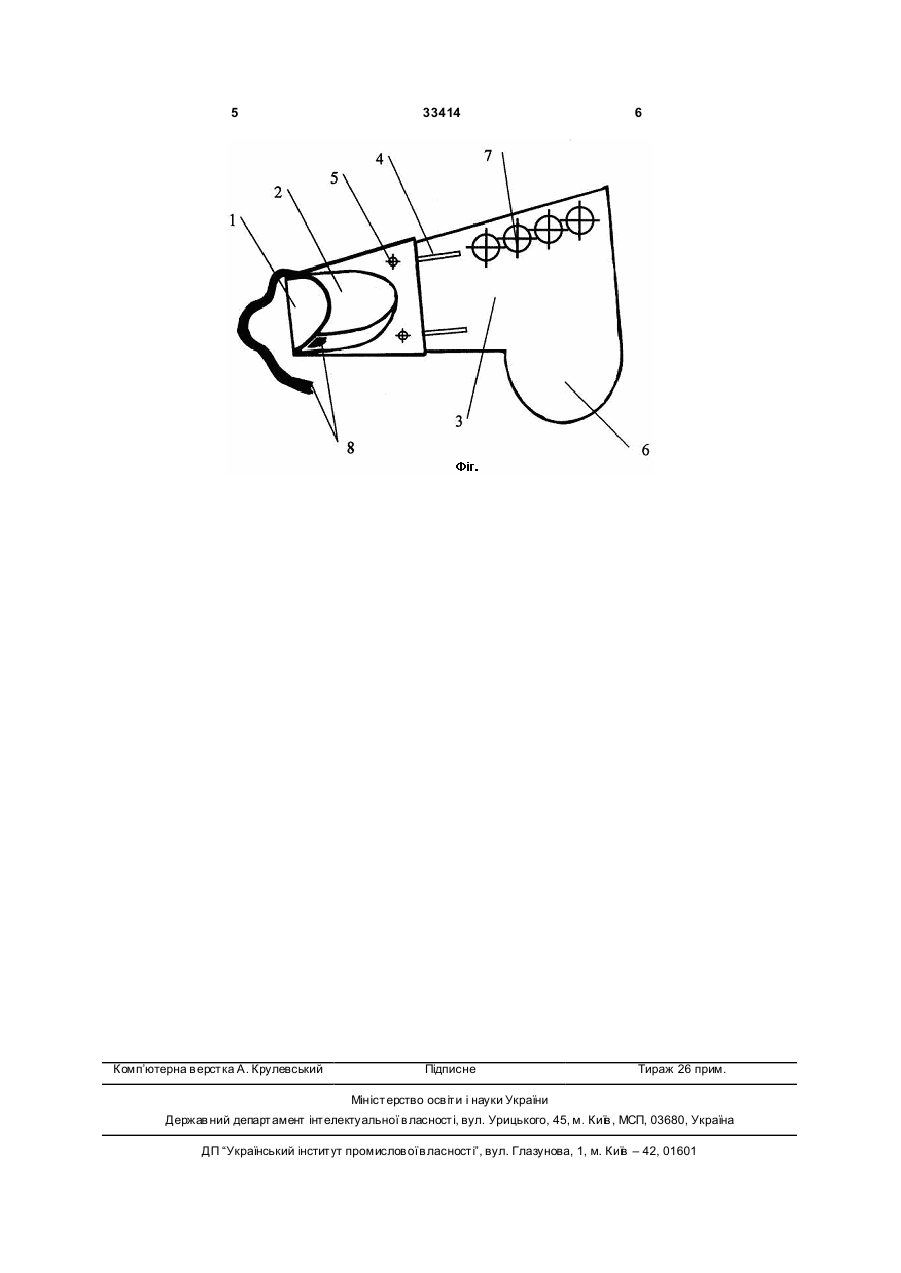

Моноласт для реабілітації гомілковостопного суглоба, який має калошу, з'єднану з основою лопаті, та п'яткову частину, який відрізняється тим, що основна частина лопаті має пази під фіксуючі елементи, в яких закріплений ласт, виступ з одного боку у формі крила та отвори на протилежному її боці, а п'яткова частина - фіксатори-липучки стопи. (19) (21) u200800865 (22) 24.01.2008 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) ЗВІРЯКА ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A, МУ ХІН ВОЛОДИМИР МИКОЛАЙОВИЧ, UA, БОЖЕНКО ОЛЕКСАНДР ВІКТОРОВИЧ, U A (73) СУМСЬКИЙ ДЕРЖАВНИЙ ПЕДАГОГІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ А.С. МАКАРЕНКА, UA 3 33414 плавця. Недоліками прототипу є те, що хоча цей ласт і забезпечує осьовий супротив на нижню кінцівку при плаванні або руха х, проте не дозволяє чітко диференціювати навантаження на м'язовозв'язковий апарат гомілковостопного суглоба та виконувати рухи з супротивом у сагітальній площині під час реабілітації. В основу корисної моделі поставлено задачу удосконалення моноласта для реабілітації гомілковостопного суглоба шляхом зміни конструктивних елементів та їх взаєморозміщення, що дозволяє забезпечити диференційовані дозовані активні рухи з супротивом як у гомілковостопному суглобі, так й у сусідніх, які беруть участь у р уха х. Поставлена задача вирішується тим, що моноласт для реабілітації гомілковостопного суглоба, який має калошу, з'єднану з основою лопасті, та п'яткову частину, згідно з корисною моделлю, основна частина лопасті має пази під фіксуючі елементи, в яких закріплений ласт, виступ з одного боку у формі крила та отвори на протилежному її боці, а п'яткова частина - фіксатори-липучки стопи. Фіксатори у п'ятковій частині у вигляді, наприклад, липучок дають змогу швидко, зручно та чітко закріпити стопу. Використання при виготовленні моноласта більш жорстких сучасних матеріалів поліетилен, термолін з меншою деформацією, ніж гума, збільшує тягове зусилля при виконанні активних рухів у сагітальній площині. Наявність виступу у формі крила та отворів на протилежному боці основної частини ласта, забезпечує можливість виконання активних рухів з максимальним навантаженням у сагітальній площині. Оснащення основної частини пазами забезпечує можливість швидкої зміни довжини гребної лопасті, закріпивши її, наприклад, болтовими з'єднаннями. Використання моноласта не залежить від розмірів і типу стопи. Корисна модель пояснюється ілюстративно. На Фіг. представлено моноласт для реабілітації гомілковостопного суглоба - вид зверху. Моноласт для реабілітації гомілковостопного суглоба має п'яткову частину 1, калошу 2 та з'єднану з останньою лопасть 3, оснащену пазами 4 під елементи фіксації 5. Лопасть 3 має виступ 6 та отвори 7 на протилежній стороні лопасті 3, а п'яткова частина 1 калоші 2 має фіксатор-липучку 8. Запропонований моноласт використовують таким чином. Моноласт одягають на і стопу, зафіксувавши на ній фіксатор-липучку 8. Кінцівку занурюють у воду і виконують рухи згинання-розгинання у гомілковостопному суглобі або у розташованих вище суглоба х нижньої кінцівки. При руха х згинання-розгинання на лопасть моноласти, а відповідно і на суглоб, діє навантаження, яке залежить від наступних чинників: щільності рідини - з підвищенням щільності рідини навантаження на суглоб збільшується, але оскільки всі реабілітаційні заходи проходять у воді, 4 то варіації значення щільності не беремо до уваги; поняття «кут атаки» - його можна ігнорувати, оскільки, моноласт розташований перпендикулярно умовному потоку рідини; площа моноласта - з підвищенням площини, навантаження на суглоб підвищується; швидкості виконання рухів - основний фактор, який впливає на навантаження ГСС. Чим більша швидкість, тим більше навантаження. Таким чином можна змінювати зусилля суглоба від мінімального (практично рівного нулю) до максимально можливого (індивідуально). Одночасно при утворенні кута нахилу моноласта відносно горизонтальної площини, утворюється від'ємний від нуля кут атаки b умовного потоку рідини, що призводить до появи додаткової підйомної сили (Pп ) , яка діє на моноласт. При додатному куті атаки сила підйомна, при від'ємному - прижимна. Це призводить до збільшення навантажень на суглоб та їх ди ференціацію. Запропонований моноласт був використаний для реабілітації гомілковостопного, суглоба у 29 пацієнтів. Досягнуто позитивного результату. Так, показники амплітуди рухів у ГСС після перелому кісточок вірогідно покращилися і наблизилися до показників норми у кінці курсу реабілітації, зокрема амплітуда рухів згинання склала 88,07±1,89% від норми, розгинання - 95,23±2,47%, інверсії 92,24±1,2%, еверсії - 92,69±2,5%. Одночасно, збільшилася кількість хворих, яким удалося за 20 процедур практично повністю відновити рухливість у ГСС. Відновлення сили м'язів згиначів-розгиначів і абдукторів-аддукторів стопи відбувалося набагато швидше та якісніше, і наприкінці курсу фізичної реабілітації максимально наблизилися до показників сили здорової кінцівки, що свідчить про раціональність застосування диференційованих фізичних навантажень. Використання запропонованого моноласта забезпечує повне відновлення рухли вості у ГСС, зміцнення м'язів, а при необхідності і їх тренування. Моноласт для реабілітації гомілковостопного суглоба може використовува тися лікарямиортопедами, фізичними реабілітологами, інструкторами ЛФК, що дозволяє у найкоротші терміни відновити працездатність та підвищити фізичні якості людини. Джерела інформації: 1. А.с №1643026 СССР. МПК5 А63В 31/11. Ласт для плаванья / В.В. Жданов, В.Б. Титов, А.Д. Шумков и М.В. Волкова; №4626107/12; Заявл. 26.12.88; Опубл. 23.04.91, Бюл. 15. - 3с. 2. А.с. №1251934 СССР. МПК4 А63В 31/10. Ласт / В.В. Бундин, Г.К. Берман и В.М. Фармаковский; №3828037/28-12; Заявл. 24.12.84; Опубл. 23.08.86., Бюл. 31. - 3с. 3. А.с №1243748 СССР. МПК4 А63В 31/08. Ласт / В.Г. Позлевич и В.И. Назаров; №3837819/28-12; Заявл. 07.01.85; Опубл. 15.07.86., Бюл. 26. - 2с. 5 Комп’ютерна в ерстка А. Крулевський 33414 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
