Моноласт для реабілітації гомілковостопного суглоба

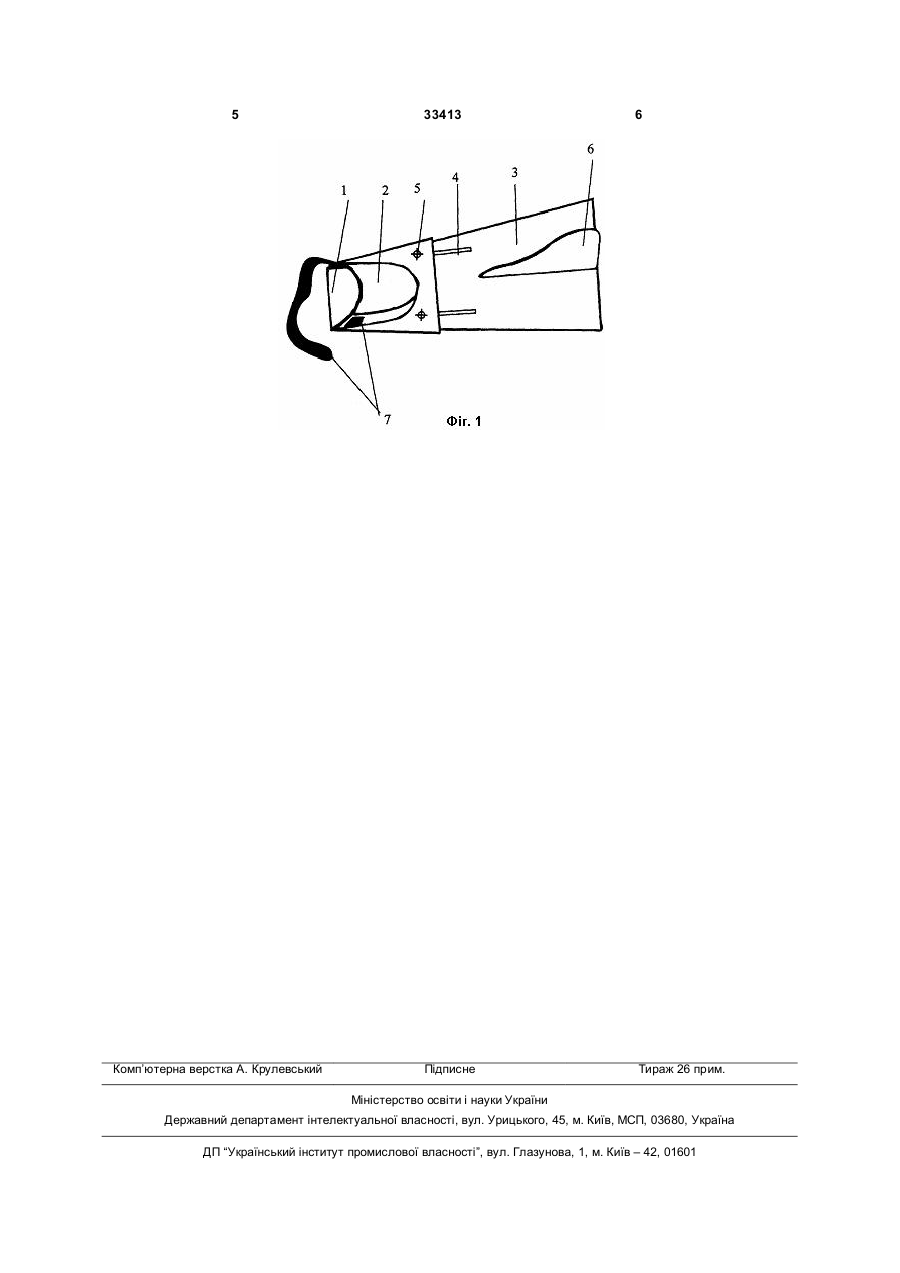

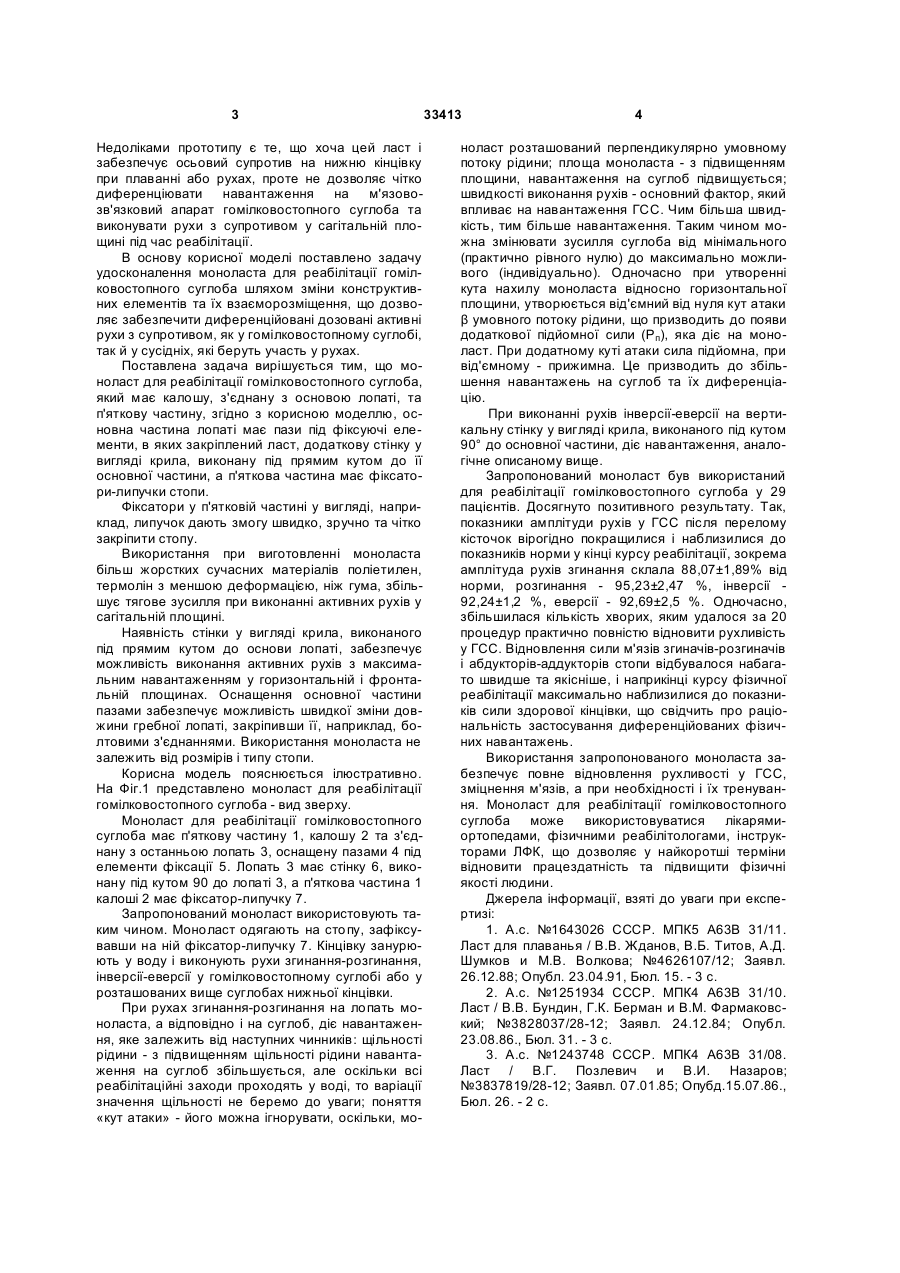

Моноласт для реабілітації гомілковостопного суглоба, який має калошу, з'єднану з основою лопаті, та п'яткову частину, який відрізняється тим, що основна частина лопаті має пази під фіксуючі елементи, в яких закріплений ласт, додаткову стінку у вигляді крила, виконану під прямим кутом до її основної частини, а п'яткова частина має фіксатори-липучки стопи. (19) (21) u200800863 (22) 24.01.2008 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) ЗВІРЯКА ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, МУХІН ВОЛОДИМИР МИКОЛАЙОВИЧ, UA, БОЖЕНКО ОЛЕКСАНДР ВІКТОРОВИЧ, UA (73) СУМСЬКИЙ ДЕРЖАВНИЙ ПЕДАГОГІЧНИЙ УНІВЕРСИТЕТ ІМ. А.С. МАКАРЕНКА, UA 3 Недоліками прототипу є те, що хоча цей ласт і забезпечує осьовий супротив на нижню кінцівку при плаванні або рухах, проте не дозволяє чітко диференціювати навантаження на м'язовозв'язковий апарат гомілковостопного суглоба та виконувати рухи з супротивом у сагітальній площині під час реабілітації. В основу корисної моделі поставлено задачу удосконалення моноласта для реабілітації гомілковостопного суглоба шляхом зміни конструктивних елементів та їх взаєморозміщення, що дозволяє забезпечити диференційовані дозовані активні рухи з супротивом, як у гомілковостопному суглобі, так й у сусідніх, які беруть участь у рухах. Поставлена задача вирішується тим, що моноласт для реабілітації гомілковостопного суглоба, який має калошу, з'єднану з основою лопаті, та п'яткову частину, згідно з корисною моделлю, основна частина лопаті має пази під фіксуючі елементи, в яких закріплений ласт, додаткову стінку у вигляді крила, виконану під прямим кутом до її основної частини, а п'яткова частина має фіксатори-липучки стопи. Фіксатори у п'ятковій частині у вигляді, наприклад, липучок дають змогу швидко, зручно та чітко закріпити стопу. Використання при виготовленні моноласта більш жорстких сучасних матеріалів поліетилен, термолін з меншою деформацією, ніж гума, збільшує тягове зусилля при виконанні активних рухів у сагітальній площині. Наявність стінки у вигляді крила, виконаного під прямим кутом до основи лопаті, забезпечує можливість виконання активних рухів з максимальним навантаженням у горизонтальній і фронтальній площинах. Оснащення основної частини пазами забезпечує можливість швидкої зміни довжини гребної лопаті, закріпивши її, наприклад, болтовими з'єднаннями. Використання моноласта не залежить від розмірів і типу стопи. Корисна модель пояснюється ілюстративно. На Фіг.1 представлено моноласт для реабілітації гомілковостопного суглоба - вид зверху. Моноласт для реабілітації гомілковостопного суглоба має п'яткову частину 1, калошу 2 та з'єднану з останньою лопать 3, оснащену пазами 4 під елементи фіксації 5. Лопать 3 має стінку 6, виконану під кутом 90 до лопаті 3, а п'яткова частина 1 калоші 2 має фіксатор-липучку 7. Запропонований моноласт використовують таким чином. Моноласт одягають на стопу, зафіксувавши на ній фіксатор-липучку 7. Кінцівку занурюють у воду і виконують рухи згинання-розгинання, інверсії-еверсії у гомілковостопному суглобі або у розташованих вище суглобах нижньої кінцівки. При рухах згинання-розгинання на лопать моноласта, а відповідно і на суглоб, діє навантаження, яке залежить від наступних чинників: щільності рідини - з підвищенням щільності рідини навантаження на суглоб збільшується, але оскільки всі реабілітаційні заходи проходять у воді, то варіації значення щільності не беремо до уваги; поняття «кут атаки» - його можна ігнорувати, оскільки, мо 33413 4 ноласт розташований перпендикулярно умовному потоку рідини; площа моноласта - з підвищенням площини, навантаження на суглоб підвищується; швидкості виконання рухів - основний фактор, який впливає на навантаження ГСС. Чим більша швидкість, тим більше навантаження. Таким чином можна змінювати зусилля суглоба від мінімального (практично рівного нулю) до максимально можливого (індивідуально). Одночасно при утворенні кута нахилу моноласта відносно горизонтальної площини, утворюється від'ємний від нуля кут атаки β умовного потоку рідини, що призводить до появи додаткової підйомної сили (Рп), яка діє на моноласт. При додатному куті атаки сила підйомна, при від'ємному - прижимна. Це призводить до збільшення навантажень на суглоб та їх диференціацію. При виконанні рухів інверсії-еверсії на вертикальну стінку у вигляді крила, виконаного під кутом 90° до основної частини, діє навантаження, аналогічне описаному вище. Запропонований моноласт був використаний для реабілітації гомілковостопного суглоба у 29 пацієнтів. Досягнуто позитивного результату. Так, показники амплітуди рухів у ГСС після перелому кісточок вірогідно покращилися і наблизилися до показників норми у кінці курсу реабілітації, зокрема амплітуда рухів згинання склала 88,07±1,89% від норми, розгинання - 95,23±2,47 %, інверсії 92,24±1,2 %, еверсії - 92,69±2,5 %. Одночасно, збільшилася кількість хворих, яким удалося за 20 процедур практично повністю відновити рухливість у ГСС. Відновлення сили м'язів згиначів-розгиначів і абдукторів-аддукторів стопи відбувалося набагато швидше та якісніше, і наприкінці курсу фізичної реабілітації максимально наблизилися до показників сили здорової кінцівки, що свідчить про раціональність застосування диференційованих фізичних навантажень. Використання запропонованого моноласта забезпечує повне відновлення рухливості у ГСС, зміцнення м'язів, а при необхідності і їх тренування. Моноласт для реабілітації гомілковостопного суглоба може використовуватися лікарямиортопедами, фізичними реабілітологами, інструкторами ЛФК, що дозволяє у найкоротші терміни відновити працездатність та підвищити фізичні якості людини. Джерела інформації, взяті до уваги при експертизі: 1. А.с. №1643026 СССР. МПК5 А63В 31/11. Ласт для плаванья / В.В. Жданов, В.Б. Титов, А.Д. Шумков и М.В. Волкова; №4626107/12; Заявл. 26.12.88; Опубл. 23.04.91, Бюл. 15. - 3 с. 2. А.с. №1251934 СССР. МПК4 А63В 31/10. Ласт / В.В. Бундин, Г.К. Берман и В.М. Фармаковский; №3828037/28-12; Заявл. 24.12.84; Опубл. 23.08.86., Бюл. 31. - 3 с. 3. А.с. №1243748 СССР. МПК4 А63В 31/08. Ласт / В.Г. Позлевич и В.И. Назаров; №3837819/28-12; Заявл. 07.01.85; Опубд.15.07.86., Бюл. 26. - 2 с. 5 Комп’ютерна верстка А. Крулевський 33413 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
