Спосіб виміру витрати

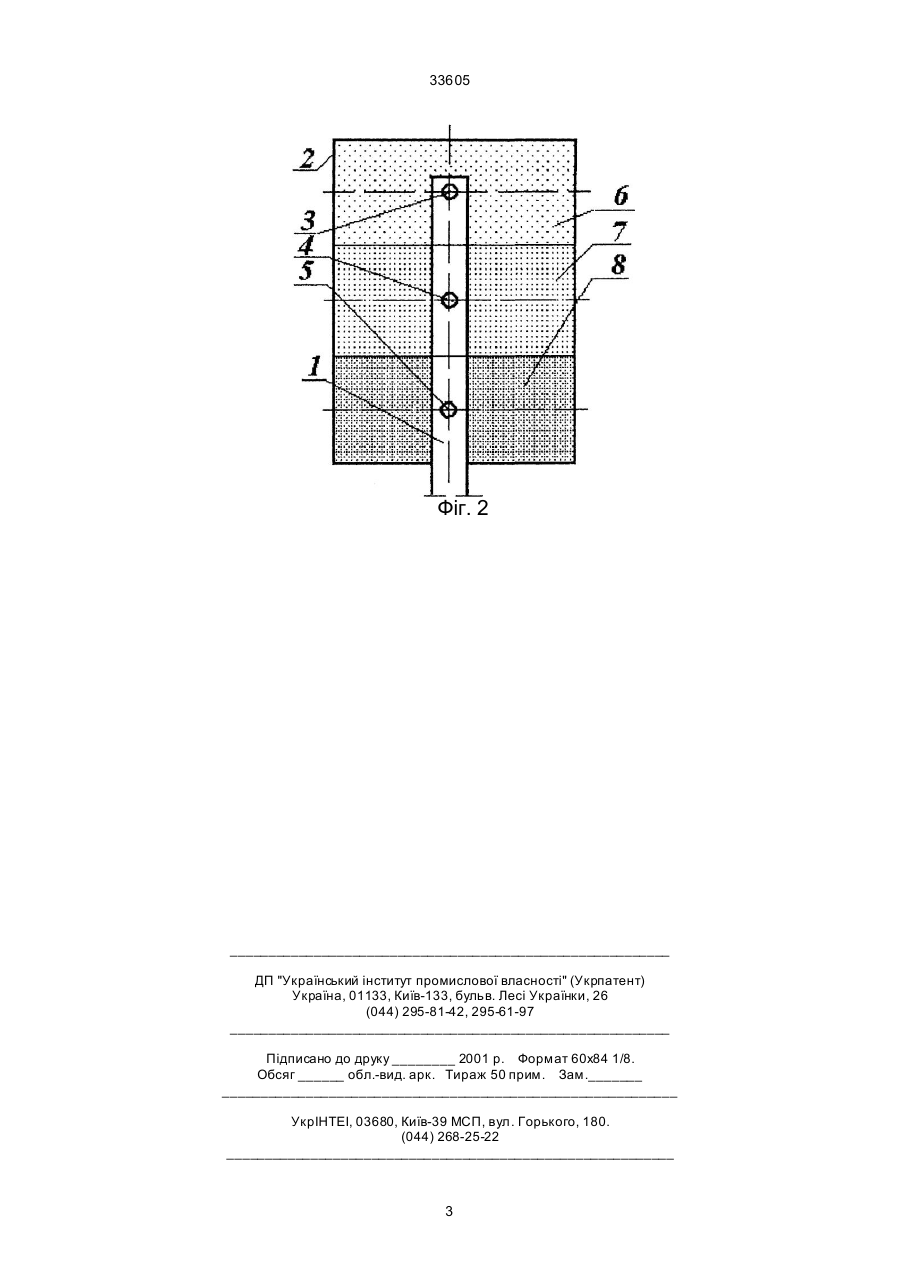

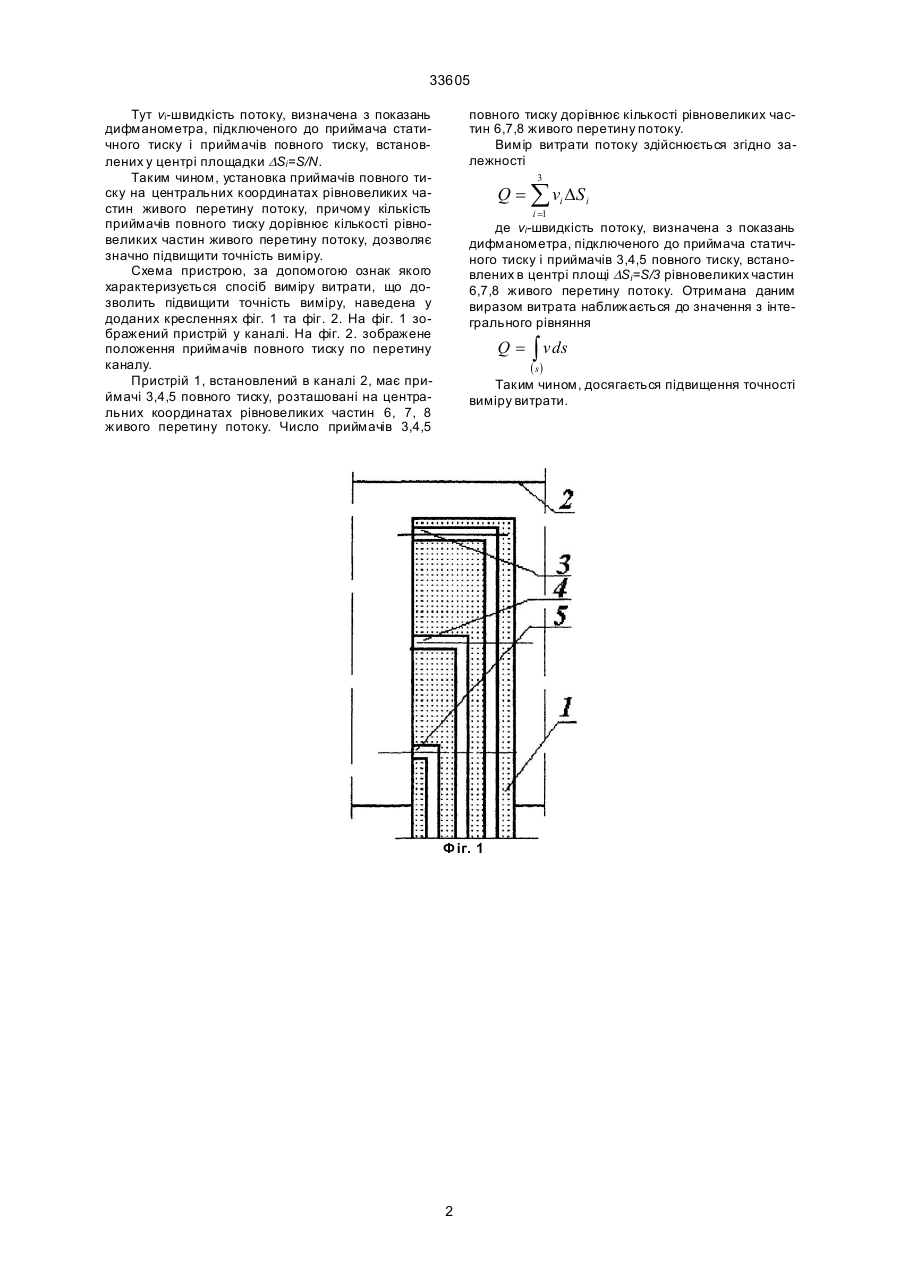

Спосіб виміру витрати шляхом визначення середньої швидкості потоку за показаннями дифманометра,який підключений до приймачів повного і статичного тиску, який відрізняється тим, що приймачі повного тиску встановлюються на центральних координатах рівновеликих частин живого перетину потоку, причому кількість приймачів повного тиску дорівнює кількості рівновеликих частин живого перетину потоку. (19) (21) 99031428 (22) 16.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Коваленко Алім Олексійович, Соколов Володимир Ілліч, Мінін Сергій Олександрович, Верховецький Миколай Олексійович, Коврижкін Юрій Леонідович, Лисцов Сергій Олегович (73) Східноукраїнський державний університет 33605 Тут vi-швидкість потоку, визначена з показань дифманометра, підключеного до приймача статичного тиску і приймачів повного тиску, встановлених у центрі площадки DSi=S/N. Таким чином, установка приймачів повного тиску на центральних координатах рівновеликих частин живого перетину потоку, причому кількість приймачів повного тиску дорівнює кількості рівновеликих частин живого перетину потоку, дозволяє значно підвищити точність виміру. Схема пристрою, за допомогою ознак якого характеризується спосіб виміру витрати, що дозволить підвищити точність виміру, наведена у доданих кресленнях фіг. 1 та фіг. 2. На фіг. 1 зображений пристрій у каналі. На фіг. 2. зображене положення приймачів повного тиску по перетину каналу. Пристрій 1, встановлений в каналі 2, має приймачі 3,4,5 повного тиску, розташовані на центральних координатах рівновеликих частин 6, 7, 8 живого перетину потоку. Число приймачів 3,4,5 повного тиску дорівнює кількості рівновеликих частин 6,7,8 живого перетину потоку. Вимір витрати потоку здійснюється згідно залежності Q= 3 å v DS i i i =1 де vi-швидкість потоку, визначена з показань дифманометра, підключеного до приймача статичного тиску і приймачів 3,4,5 повного тиску, встановлених в центрі площі DSi=S/3 рівновеликих частин 6,7,8 живого перетину потоку. Отримана даним виразом витрата наближається до значення з інтегрального рівняння Q = ò vds ( s) Таким чином, досягається підвищення точності виміру витрати. Фіг. 1 2 33605 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
