Причіп для велосипеда
Номер патенту: 3361
Опубліковано: 15.11.2004
Автори: Рикова Ірина Анатоліївна, Садуненко Тетяна Ігорівна, Прокоф'єва Ольга Михайлівна, Картузов Анатолій Олексійович
Формула / Реферат
1. Причіп для велосипеда, який складається з рами, кузова, ходової частини, дишла Г-подібної форми, який відрізняється тим, що містить пристрій, який складається з двох частин, з'єднаних між собою шарнірно, при цьому одна частина з'єднана шарнірно з ручкою дишла, а друга - шарнірно зі стояком сідла велосипеда, причому шарніри виконані рознімними.
2. Причіп для велосипеда за п. 1, який відрізняється тим, що рама виконана у вигляді трикутника, сторони якого з'єднані між собою шарнірно рознімним з'єднанням, а борти кузова з'єднані між собою і рамою шарнірно, днище кузова з'єднано з бортами кузова і дишло з рамою - рознімними з'єднаннями.
Текст

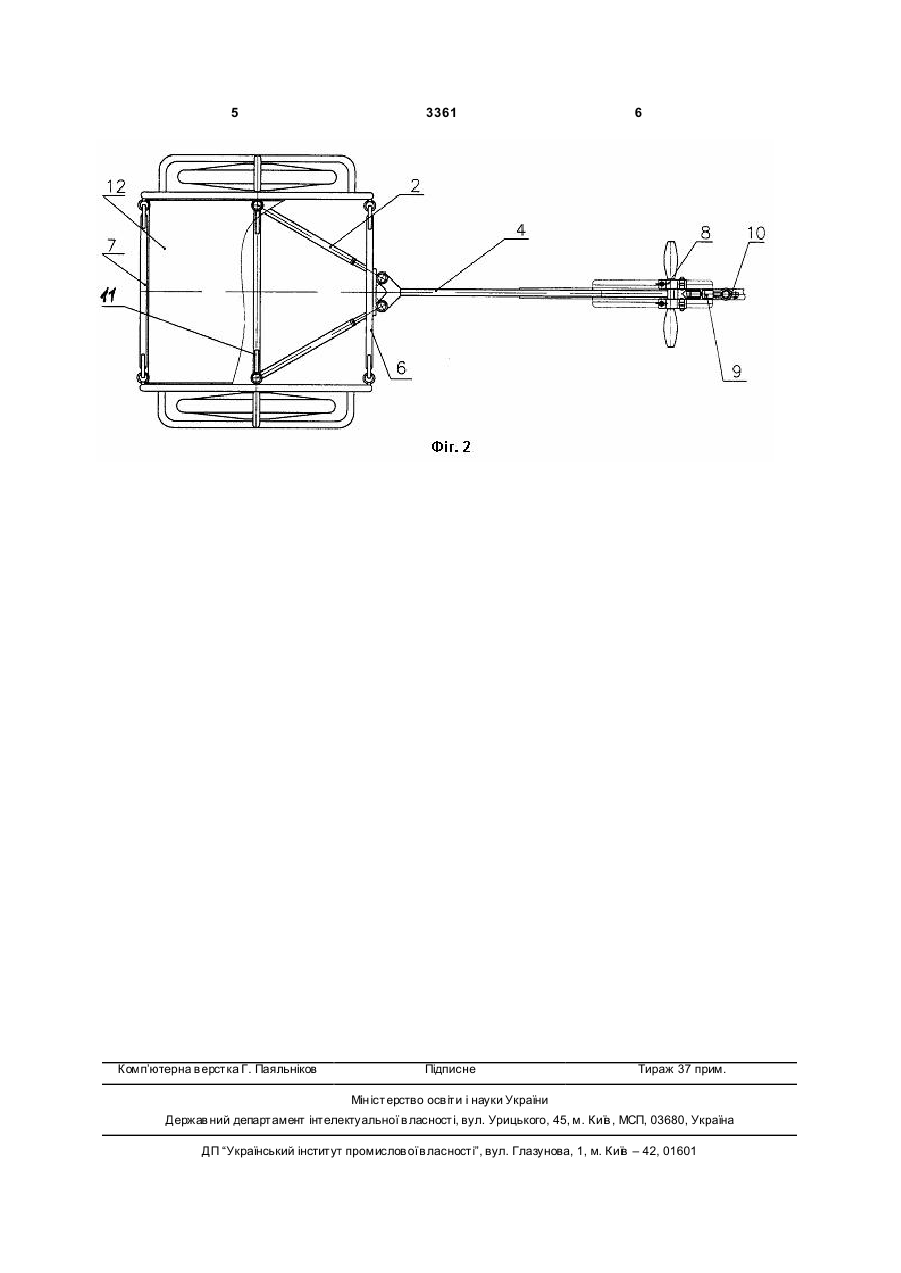

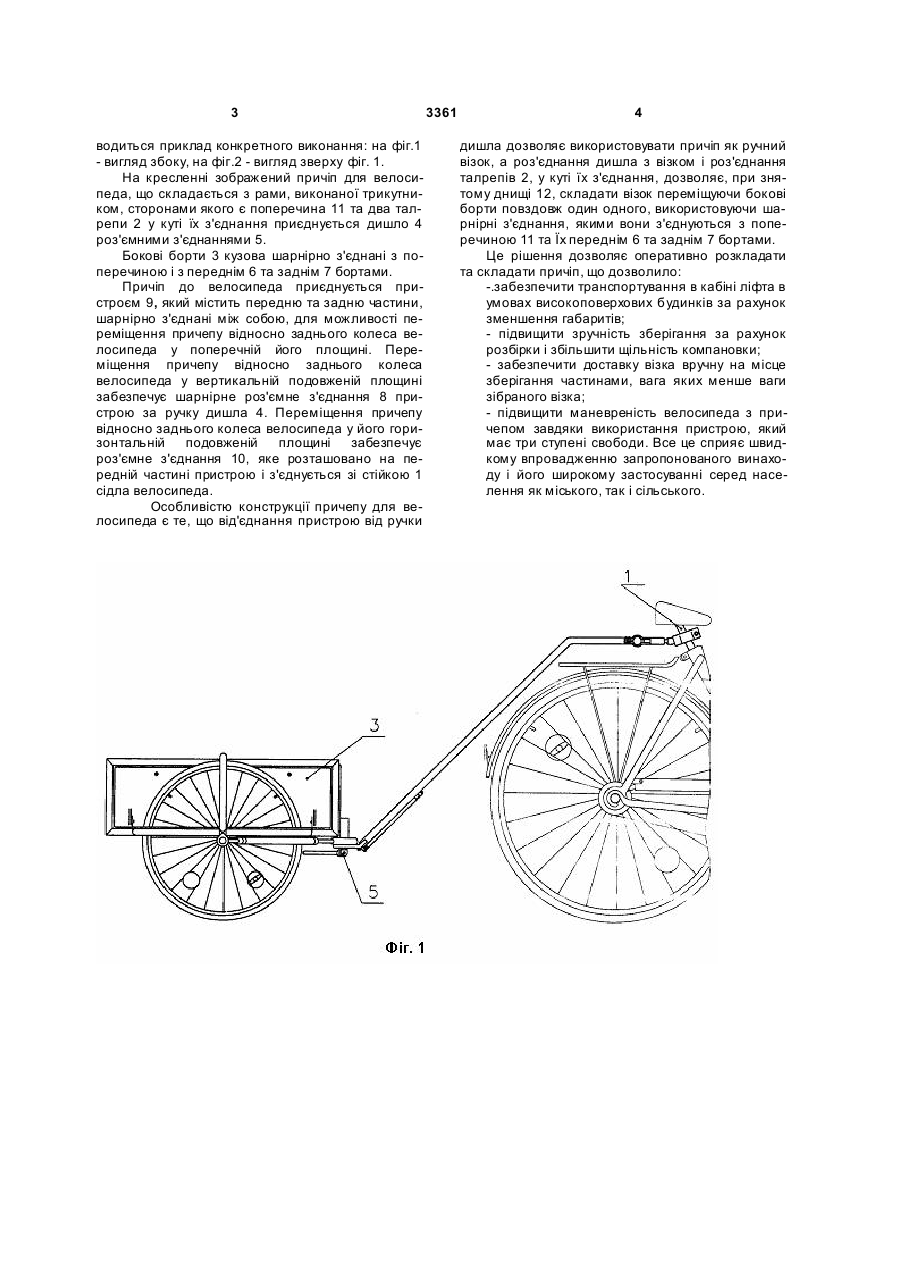

1. Причіп для велосипеда, який складається з рами, кузова, ходової частини, дишла Г-подібної форми, який відрізняється тим, що містить при 3 водиться приклад конкретного виконання: на фіг.1 - вигляд збоку, на фіг.2 - вигляд зверху фіг. 1. На кресленні зображений причіп для велосипеда, що складається з рами, виконаної трикутником, сторонами якого є поперечина 11 та два талрепи 2 у куті їх з'єднання приєднується дишло 4 роз'ємними з'єднаннями 5. Бокові борти 3 кузова шарнірно з'єднані з поперечиною і з переднім 6 та заднім 7 бортами. Причіп до велосипеда приєднується пристроєм 9, який містить передню та задню частини, шарнірно з'єднані між собою, для можливості переміщення причепу відносно заднього колеса велосипеда у поперечній його площині. Переміщення причепу відносно заднього колеса велосипеда у вертикальній подовженій площині забезпечує шарнірне роз'ємне з'єднання 8 пристрою за ручку дишла 4. Переміщення причепу відносно заднього колеса велосипеда у його горизонтальній подовженій площині забезпечує роз'ємне з'єднання 10, яке розташовано на передній частині пристрою і з'єднується зі стійкою 1 сідла велосипеда. Особливістю конструкції причепу для велосипеда є те, що від'єднання пристрою від ручки 3361 4 дишла дозволяє використовувати причіп як ручний візок, а роз'єднання дишла з візком і роз'єднання талрепів 2, у куті їх з'єднання, дозволяє, при знятому днищі 12, складати візок переміщуючи бокові борти повздовж один одного, використовуючи шарнірні з'єднання, якими вони з'єднуються з поперечиною 11 та Їх переднім 6 та заднім 7 бортами. Це рішення дозволяє оперативно розкладати та складати причіп, що дозволило: -.забезпечити транспортування в кабіні ліфта в умовах високоповерхових будинків за рахунок зменшення габаритів; - підвищити зручність зберігання за рахунок розбірки і збільшити щільність компановки; - забезпечити доставку візка вручну на місце зберігання частинами, вага яких менше ваги зібраного візка; - підвищити маневреність велосипеда з причепом завдяки використання пристрою, який має три ступені свободи. Все це сприяє швидкому впровадженню запропонованого винаходу і його широкому застосуванні серед населення як міського, так і сільського. 5 Комп’ютерна в ерстка Г. Паяльніков 3361 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюKartuzov Anatolii Oleksiiovych
Автори російськоюКартузов Анатолий Алексеевич
МПК / Мітки
МПК: B62K 27/00, B62B 1/00, B62D 53/00
Мітки: велосипеда, причіп
