Коробка для цукерок

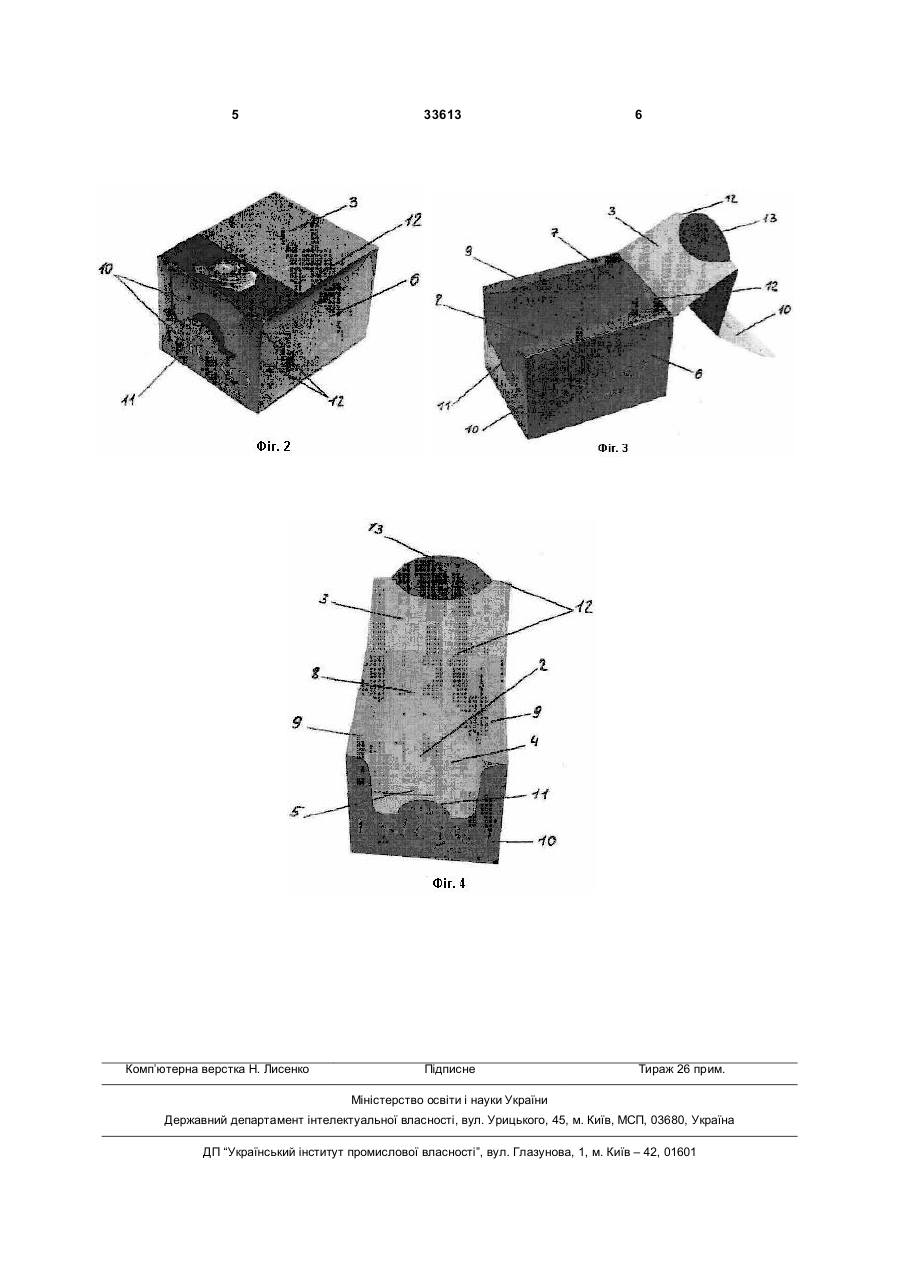

1. Коробка для цукерок у формі паралелепіпеда з внутрішньою порожниною та відкидною кришкою, яка відрізняється тим, що виконана з листової заготовки, дно утворено з чотирьох елементів, які утворюють замкове з'єднання, одна з 3 рюють замкове з'єднання, одна з бічних стінок має виступ за допомогою якого її скріплено з задньою стінкою, передня стінка у верхній частині має фігурний виріз, задня стінка по лінії згину переходить у відкидну кришку, яка по лінії згину переходить у передню стінку, що заходить за фігурний виріз, відкидна кришка у центральній частині має дугоподібний виріз, що подовжено по краях у лінії згину з можливістю складання відкидної кришки, бічні стінки у верхніх частинах мають виступи у формі полиць, направлених у середину коробки. Коробка для цукерок має наступне співвідношення довжини, ширини та висоти: 1,52:1,25:1. Коробку може бути покрито целофановою плівкою. Виконання фігурного вирізу на передній стінці, перехід відкидної кришки у передню стінку, що заходить за фігурний виріз, виконання у центральній частині відкидної кришки дугоподібного вирізу, що подовжено по краях у лінії згину з можливістю складання відкидної кришки, робить коробку для цукерок привабливою на вигляд та зручною у використанні. Крім того, завдяки виконанню коробки для цукерок з листової заготовки, вона дуже просто виготовляється з паперу, картону тощо. Корисна модель пояснюється малюнками. На Фіг.1 зображено листову заготовку; на Фіг.2 - зовнішній вигляд коробки для цукерок в ізометрії; на Фіг.3 - коробку з відкритою кришкою; на Фіг.4 - коробку, вигляд всередині. Коробку для цукерок виконано з листової заготовки 1 у формі паралелепіпеда з внутрішньою 33613 4 порожниною 2 та відкидною кришкою 3 з наступним співвідношенням довжини, ширини та висоти: 1,52:1,25:1. Дно 4 створено з чотирьох елементів, які утворюють замкове з'єднання 5. Одна з бічних стінок 6 має виступ 7 за допомогою якого її скріплено з задньою стінкою 8. Бічні стінки 6 у верхніх частинах мають виступи 9 у формі полиць, направлених у середину коробки. Передня стінка 10 у верхній частині має фігурний виріз 11. Задня стінка 8 по лінії згину 12 переходить у відкидну кришку 3, яка по лінії згину 12 переходить у передню стінку 10, що заходить за фігурний виріз 11. Відкидна кришка 3 у центральній частині має дугоподібний виріз 13, що подовжено по краях у лінії згину 12 з можливістю складання відкидної кришки 3. Коробку для цукерок виготовляють наступним чином. Спочатку виготовляють листову заготовку 1, яку потім згинають по лініях згину 13 та отримують форму паралелепіпеда з внутрішньою порожниною 2 та відкидною кришкою 3. На відкидній кришці 3 у центральній частині виконують дугоподібний виріз 13, що подовжують по краях у лінії згину 12 з можливістю складання відкидної кришки 3. В готову коробку укладають цукерки, закривають відкидною кришкою 3, після чого направляють коробку з цукерками на покриття целофановою плівкою. 5 Комп’ютерна верстка Н. Лисенко 33613 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
