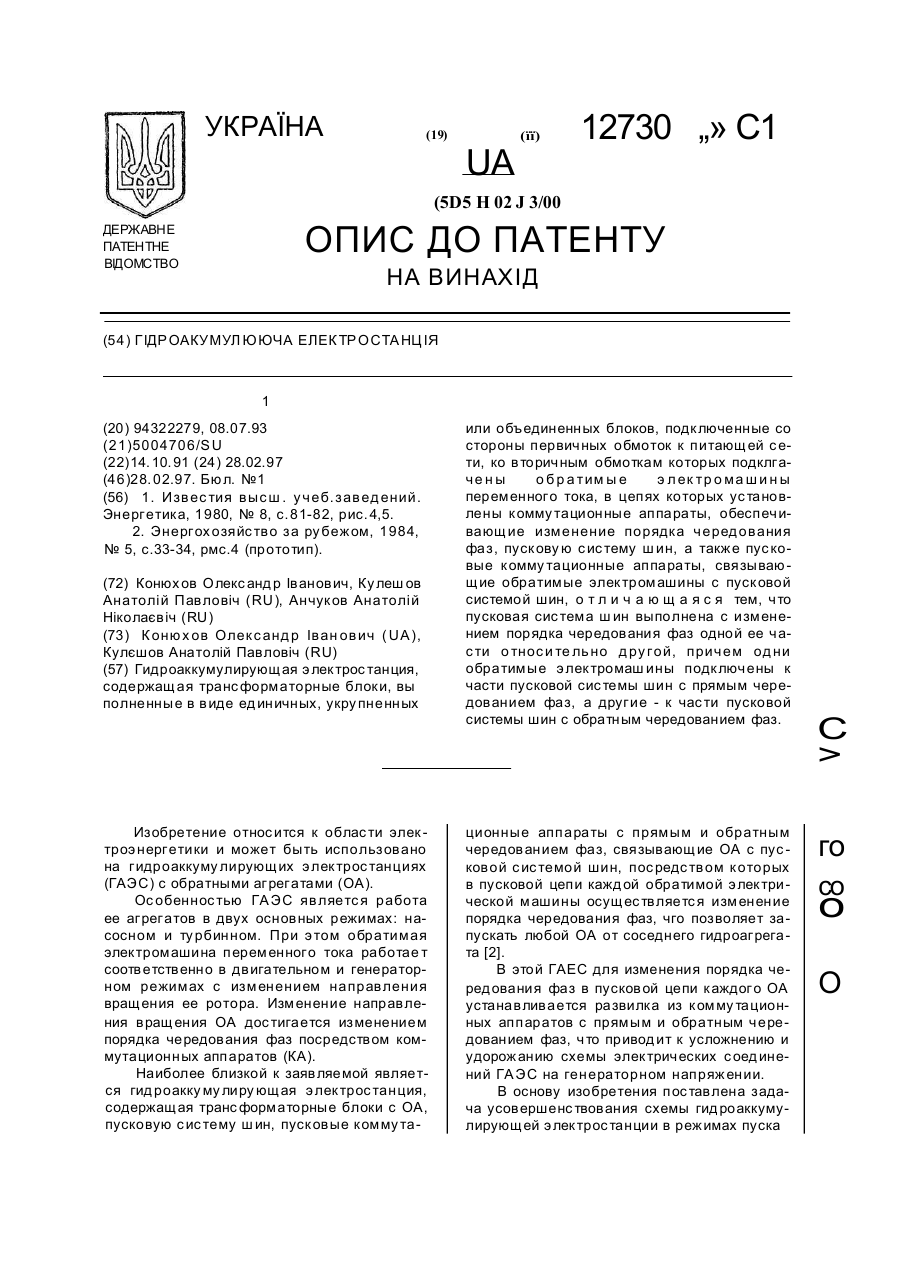

Гідроакумулююча електростанція

Гидроаккумулирующая э лектрос танция, содержащая транс форматорные блоки, вы полненные в виде ед иничных, укру пненных Изобретение относ ится к облас ти элек троэ нергетики и может быть использовано на гидроаккуму лирующих э лектрос танциях (ГАЭС) с обратными агрегатами (ОА). Ос обеннос тью ГА ЭС являетс я работа ее агрегатов в двух основных режимах: насосном и ту рбинном. При э том обратимая электромашина переменного тока работае т соответственно в двигательном и генераторном режимах с изменением направления вращения ее ротора. Изменение направления вращения ОА дос тигается изменением порядка чередования фаз посредством коммутационных аппаратов (КА). Наиболее близкой к заявляемой является гид роакку му лиру ющая э лектрос танция, содержащая транс форматорные блоки с ОА, пусковую с ис тему ш ин, пусковые комму та или объединенных блоков, подключенные со стороны первичных обмоток к питающей с ети, ко вторичным обмоткам которых подклгаче н ы о б р а тим ы е э л ек тр о ма ш и н ы переменного тока, в цепях которых ус тановлены комму тационные аппараты, обеспечивающие изменение порядка черед ования фаз, пускову ю с ис тему ш ин, а также пус ковые комму тационные аппараты, связываю щие обратимые электромашины с пусковой системой шин, о т л и ч а ю щ а я с я тем, что пусковая сис тема ш ин выполнена с изменением порядка чередования фаз одной ее час ти о тнос и те льно д ру гой, прич ем од ни обратимые э лектромаш ины подключены к части пусковой сис темы шин с прямым чередованием фаз, а другие - к час ти пусковой системы шин с обратным чередованием фаз. ционные аппараты с прямым и обратным чередованием фаз, связывающие ОА с пус ковой с ис темой шин, пос редс твом которых в пусковой цепи кажд ой обратимой э лектрической машины осущес твляетс я изменение порядка чередования фаз, чго позволяет запускать любой ОА от соседнего гидроагрегата [2]. В этой ГАЕС для изменения порядка черед ования фаз в пусковой цепи каждого ОА устанавливается развилка из комму тационных аппаратов с прямым и обратным чередованием фаз, что привод ит к усложнению и удорожанию схемы электрических с оед инений ГА ЭС на генераторном напряжении. В основу изобретения пос тавлена задача усовершенс твования схемы гид роаккумулирующей э лектрос танции в режимах пуска С > го со о О 12730 ОА от с осед него агрегата, в которой измене ние порядка чередования фаз обеспечивает с я без ис пользования д ополни те льного оборуд ования и за с чет э того упрощаетс я и удешевляется схема ГА ЭС 5 Пос тавленная задача решается тем, что в гид роакку му лирующ ей э лек трос танции, содержащей транс форматорные блоки, выполненные в вид е ед иничных, укру пненных или объед иненных блоков, подключенных со 10 стороны первичных обмоток к питающей с ети, ко вторичным обмоткам которых подклгач ен ы о б р а тим ы е э л ек тр о м аш ин ы переменного тока, в цепях которых ус тановлены комму тационные аппараты, обеспеч и15 вающие изменение порядка чередования фаз, пус кову ю сис тему ш ин, а также пусковые комму тационные аппараты, связывающие обратимые э лектромашины с пус ковой сис темой ш ин, с оглас но изобретению, пус - 20 ковая с истема шин выполнена с изменением порядка черед ования фаз од ной ее час ти относительно д ругой, причем одни обратимые электромаш ины подключены к пус ковой сис теме ш ин с прямым чередованием 25 фаз, а другие - к час ти пусковой сис темы ш ин с обратным чередованием фаз. Изменение порядка черед ования фаз в пусковой сис теме шин с подключением ОА к разным ее час тям позволяет исключить необх одимос ть 30 ус тановки д ополнительного комму тационного аппарата в пусковой цепи каждого ОА. На чертеже предс тавлена схема гид ро акку му лиру ющей э лек трос танции с ед инич ными транс форматорными блоками. 35 Сх ема гид роаккуму лирующей э лектростанции сод ержит обратимые э лектромаш ины 1-4, под ключенные через К А 5-8 ко вторичным обмоткам транс форматоров 9-12, первичные обмотки которых через вы- 40 к люч а те л и 13-16 и р аз в и лк и из разъединителей 17-20 подключены к питающей сети 21. В пусковой с ис теме ш ин 22 ее час ть 23 выполнена с прямым чередованием фаз, а 24 - с обратным. К часіи 23 пусковой 45 сис темы шин через пусковые комму тационные аппараты 25,26 подключены обратимые злекіромашины 1, 2, а к час ти 24 пусковой сис темы шин через пусковые комму тационные аппараты 27,28 подключены обратимые электромашины 3,4, Гид роаккуму лирующая электрос танция работает с ледующим образом. Сначала запускают, например, ОА 4 от ОА 1. При э том КА 25, 28 и 16 вк лючены, а остальные - отключены. ОА 1 запускается по обычной схеме в турбинный режим и разворачиваетс я одновременно с запускаемым в нас осный режим ОА - 4. Поскольку направление движения ротора ОА 1 соответс твует генераторному, д ля изменения порядка чередования фаз напряжения, подаваемого на ОА 4, которое должно соответс твовать вращению его ротора в двигательном режиме, в пуск овой с ис теме шин, связывающ ей э ти ОА, выполнено изменение порядка черед ования фаз. Пос ле д ос тижения с инх ронной частоты вращ ения вк лючается КА 8 и отк лючается КА 25 и 28, что обеспечивает включение в сеть и с инхронизацию ОА, после ч его осуществляется набор нагрузки. Затем в такой же пос ледовательнос ти от ОА 3 запускаются ОА 1 и ОА 2. Пос ледний ОА З мож ет быть ос тановлен в резерве с турбинным направлением вращения, либо при необході-vмос ти запущен в насосный реж им одним из извес тных спос обов. Наиболее простым является прямой ас инх ронный пуск. При ус тановк е в пуск овой сис теме ш ин секционного выключателя между час тями системы шин с прямым и обратным ч ередованием фаз в качес тве комму тационных аппаратс т 25-28 могу т быть ис пользованы разъединители. Предложенная ГА ЭС может быть выполнена с использованием с ерийного оборудования, обеспеч ивает снижение капитальных затрат в схему запуска ОА. Упрощение схемы пуска ОА удешевляет ГА ЭС и повышает надежнос ть ее работы. 12730 сІ ) a 5 8 О* У 27 26 2Й а а ' С - ( -------: -- X Упорядник Замовлення 4080 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патен тне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент\ м. Ужгород, вул.Гагаріна, 101
