Сумісна система стереофонічного мовлення

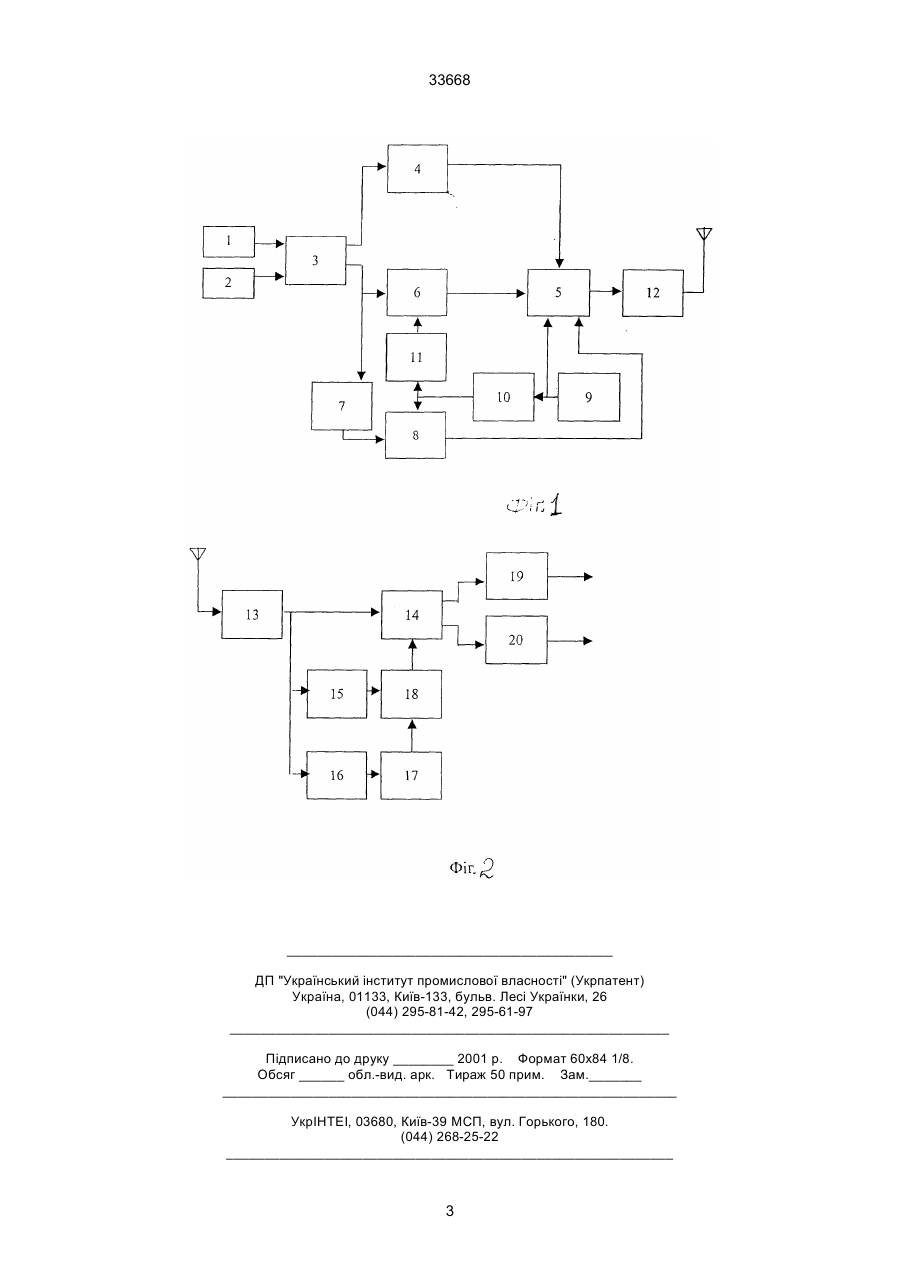

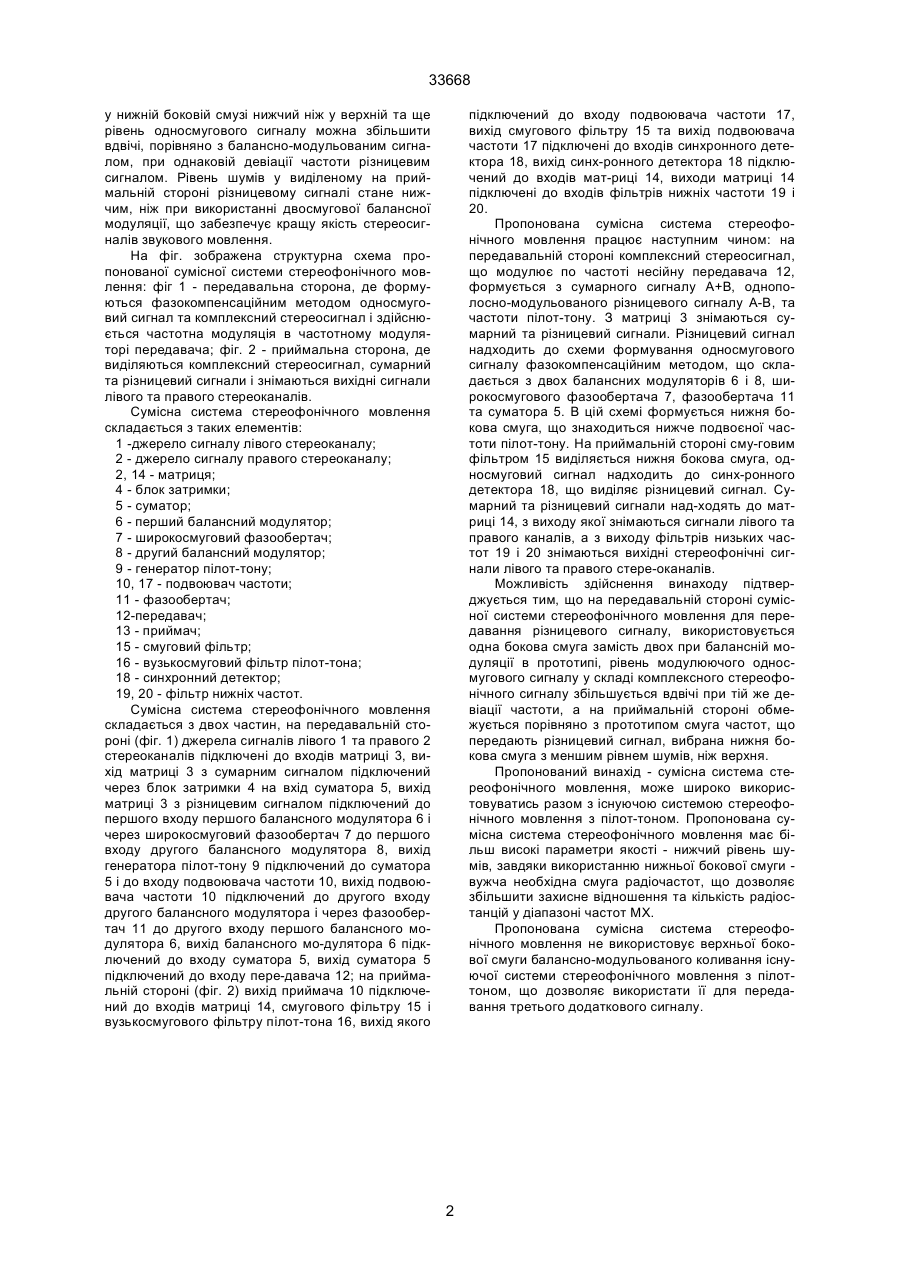

Сумісна система стереофонічного мовлення, для діапазону метрових хвиль, яка містить на передавальній стороні матрицю, балансний моду 33668 у нижній боковій смузі нижчий ніж у верхній та ще рівень односмугового сигналу можна збільшити вдвічі, порівняно з балансно-модульованим сигналом, при однаковій девіації частоти різницевим сигналом. Рівень шумів у виділеному на приймальній стороні різницевому сигналі стане нижчим, ніж при використанні двосмугової балансної модуляції, що забезпечує кращу якість стереосигналів звукового мовлення. На фіг. зображена структурна схема пропонованої сумісної системи стереофонічного мовлення: фіг 1 - передавальна сторона, де формуються фазокомпенсаційним методом односмуговий сигнал та комплексний стереосигнал і здійснюється частотна модуляція в частотному модуляторі передавача; фіг. 2 - приймальна сторона, де виділяються комплексний стереосигнал, сумарний та різницевий сигнали і знімаються вихідні сигнали лівого та правого стереоканалів. Сумісна система стереофонічного мовлення складається з таких елементів: 1 -джерело сигналу лівого стереоканалу; 2 - джерело сигналу правого стереоканалу; 2, 14 - матриця; 4 - блок затримки; 5 - суматор; 6 - перший балансний модулятор; 7 - широкосмуговий фазообертач; 8 - другий балансний модулятор; 9 - генератор пілот-тону; 10, 17 - подвоювач частоти; 11 - фазообертач; 12-передавач; 13 - приймач; 15 - смуговий фільтр; 16 - вузькосмуговий фільтр пілот-тона; 18 - синхронний детектор; 19, 20 - фільтр нижніх частот. Сумісна система стереофонічного мовлення складається з двох частин, на передавальній стороні (фіг. 1) джерела сигналів лівого 1 та правого 2 стереоканалів підключені до входів матриці 3, вихід матриці 3 з сумарним сигналом підключений через блок затримки 4 на вхід суматора 5, вихід матриці 3 з різницевим сигналом підключений до першого входу першого балансного модулятора 6 і через широкосмуговий фазообертач 7 до першого входу другого балансного модулятора 8, вихід генератора пілот-тону 9 підключений до суматора 5 і до входу подвоювача частоти 10, вихід подвоювача частоти 10 підключений до другого входу другого балансного модулятора і через фазообертач 11 до другого входу першого балансного модулятора 6, вихід балансного мо-дулятора 6 підключений до входу суматора 5, вихід суматора 5 підключений до входу пере-давача 12; на приймальній стороні (фіг. 2) вихід приймача 10 підключений до входів матриці 14, смугового фільтру 15 і вузькосмугового фільтру пілот-тона 16, вихід якого підключений до входу подвоювача частоти 17, вихід смугового фільтру 15 та вихід подвоювача частоти 17 підключені до входів синхронного детектора 18, вихід синх-ронного детектора 18 підключений до входів мат-риці 14, виходи матриці 14 підключені до входів фільтрів нижніх частоти 19 і 20. Пропонована сумісна система стереофонічного мовлення працює наступним чином: на передавальній стороні комплексний стереосигнал, що модулює по частоті несійну передавача 12, формується з сумарного сигналу А+В, однополосно-модульованого різницевого сигналу А-В, та частоти пілот-тону. З матриці 3 знімаються сумарний та різницевий сигнали. Різницевий сигнал надходить до схеми формування односмугового сигналу фазокомпенсаційним методом, що складається з двох балансних модуляторів 6 і 8, широкосмугового фазообертача 7, фазообертача 11 та суматора 5. В цій схемі формується нижня бокова смуга, що знаходиться нижче подвоєної частоти пілот-тону. На приймальній стороні сму-говим фільтром 15 виділяється нижня бокова смуга, односмуговий сигнал надходить до синх-ронного детектора 18, що виділяє різницевий сигнал. Сумарний та різницевий сигнали над-ходять до матриці 14, з виходу якої знімаються сигнали лівого та правого каналів, а з виходу фільтрів низьких частот 19 і 20 знімаються вихідні стереофонічні сигнали лівого та правого стере-оканалів. Можливість здійснення винаходу підтверджується тим, що на передавальній стороні сумісної системи стереофонічного мовлення для передавання різницевого сигналу, використовується одна бокова смуга замість двох при балансній модуляції в прототипі, рівень модулюючого односмугового сигналу у складі комплексного стереофонічного сигналу збільшується вдвічі при тій же девіації частоти, а на приймальній стороні обмежується порівняно з прототипом смуга частот, що передають різницевий сигнал, вибрана нижня бокова смуга з меншим рівнем шумів, ніж верхня. Пропонований винахід - сумісна система стереофонічного мовлення, може широко використовуватись разом з існуючою системою стереофонічного мовлення з пілот-тоном. Пропонована сумісна система стереофонічного мовлення має більш високі параметри якості - нижчий рівень шумів, завдяки використанню нижньої бокової смуги вужча необхідна смуга радіочастот, що дозволяє збільшити захисне відношення та кількість радіостанцій у діапазоні частот MX. Пропонована сумісна система стереофонічного мовлення не використовує верхньої бокової смуги балансно-модульованого коливання існуючої системи стереофонічного мовлення з пілоттоном, що дозволяє використати її для передавання третього додаткового сигналу. 2 33668 ___________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
