Бункер бурякозбирального комбайна
Номер патенту: 33667
Опубліковано: 15.02.2001
Автори: Безпальок Андрій Петрович, Мартиненко Володимир Якимович, Смакоуз Георгій Микитович, Маланчин Анатолій Миколайович, Павлов Ярослав Антонович
Текст

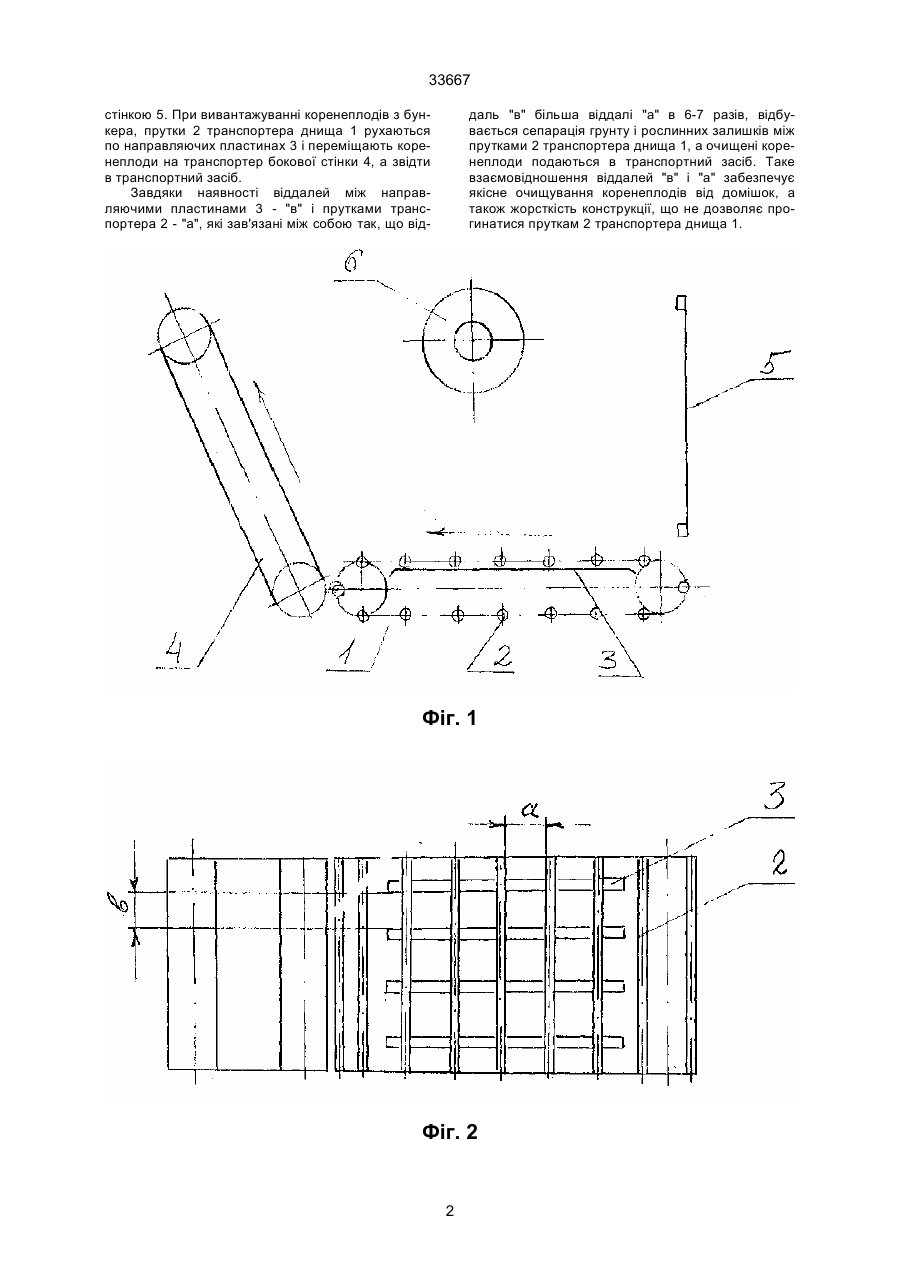

Бункер бурякозбирального комбайна, що складається з транспортера днища, під верхніми прутками якого розміщені направляючі пластини, транспортера бокової стінки, задньої стінки, завантажувального шнека, відрізняється тим, що віддаль між направляючими пластинами в 6-7 разів більша ніж віддаль між прутками транспортера днища. (19) (21) 99031610 (22) 23.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Мартиненко Володимир Якимович, Маланчин Анатолій Миколайович, Смакоуз Георгій Микитович, Павлов Ярослав Антонович, Безпальок Андрій Петрович 33667 стінкою 5. При вивантажуванні коренеплодів з бункера, прутки 2 транспортера днища 1 рухаються по направляючих пластинах 3 і переміщають коренеплоди на транспортер бокової стінки 4, а звідти в транспортний засіб. Завдяки наявності віддалей між направляючими пластинами 3 - "в" і прутками транспортера 2 - "а", які зав'язані між собою так, що від даль "в" більша віддалі "а" в 6-7 разів, відбувається сепарація грунту і рослинних залишків між прутками 2 транспортера днища 1, а очищені коренеплоди подаються в транспортний засіб. Таке взаємовідношення віддалей "в" і "а" забезпечує якісне очищування коренеплодів від домішок, а також жорсткість конструкції, що не дозволяє прогинатися пруткам 2 транспортера днища 1. Фіг. 1 Фіг. 2 2 33667 _____________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюBunker of combine beet harvester
Автори англійськоюMartynenko Volodymyr Yakymovych, Malanchyn Anatolii Mykolaiovych, Smakouz Heorhii Mykytovych, Pavlov Yaroslav Antonovych, Bezpaliok Andrii Petrovych
Назва патенту російськоюБункер свеклоуборочного комбайна
Автори російськоюМартыненко Владимир Акимович, Маланчин Анатолий Николаевич, Смакоуз Георгий Никитович, Павлов Ярослав Антонович, Безпалёк Андрей Петрович
МПК / Мітки
МПК: A01D 25/00, A01D 17/00
Мітки: бурякозбирального, комбайна, бункер
