Пристрій для остеосинтезу та спосіб його видалення

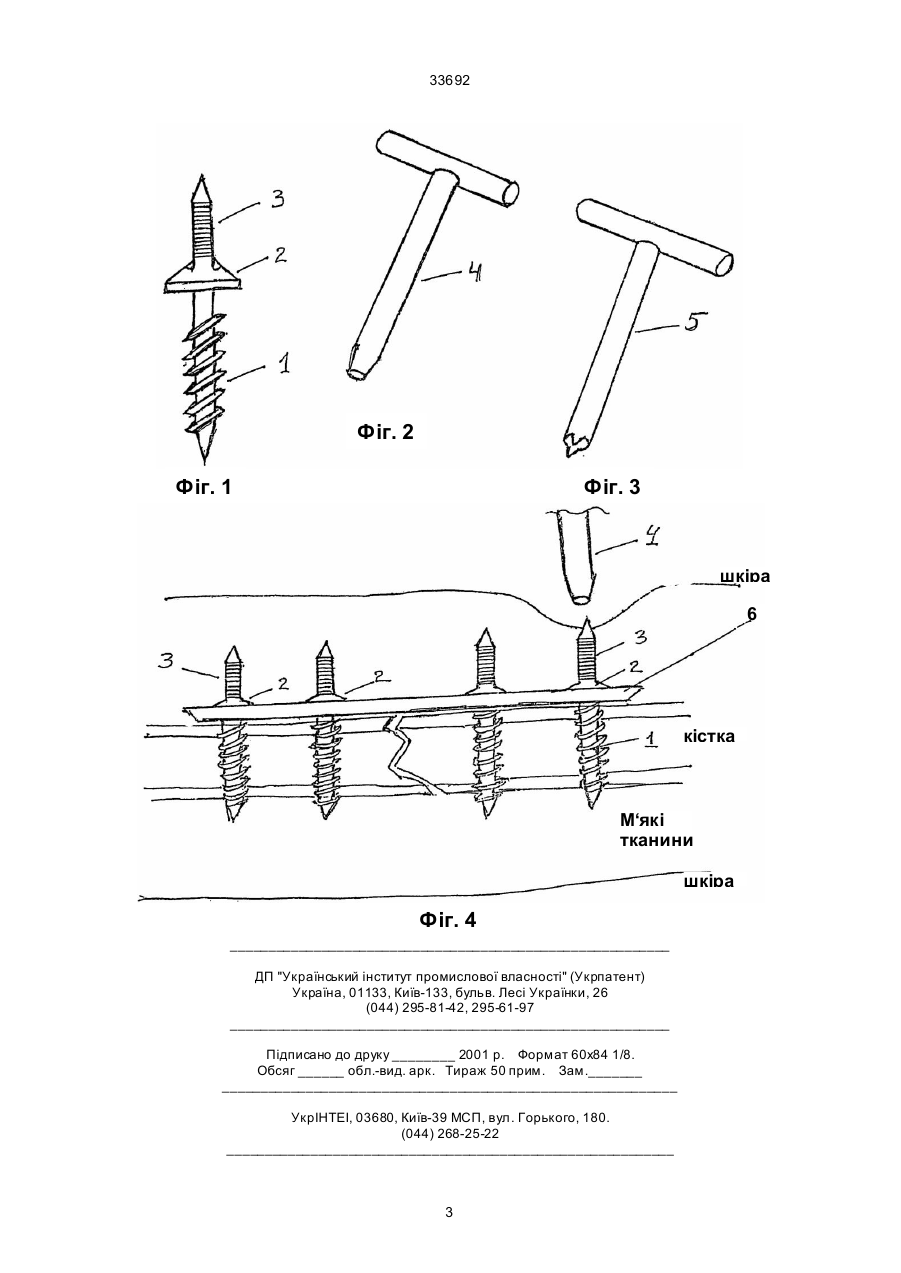

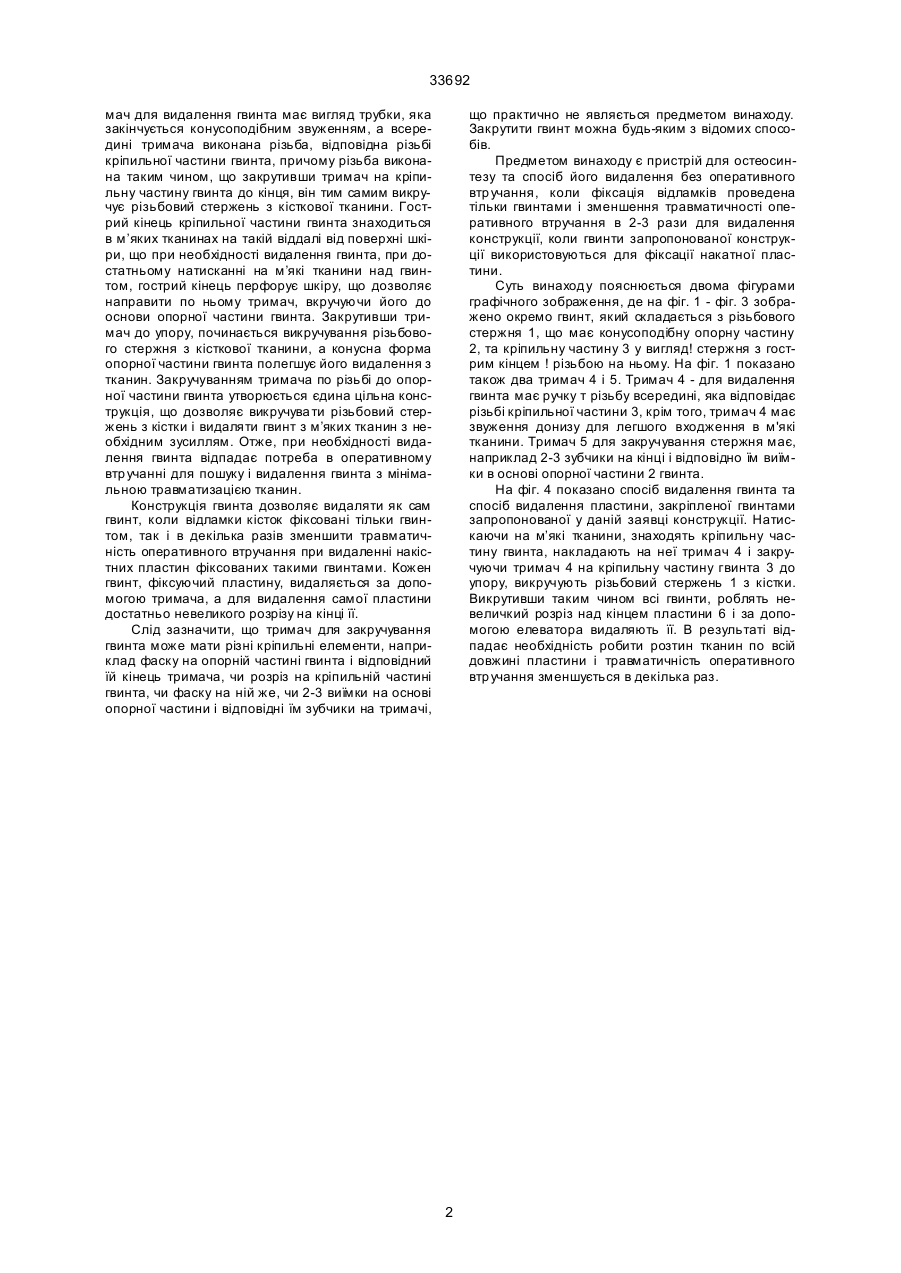

1. Пристрой для остеосинтезу має тримач і отвесно вставлений у ньому гвинт, відрізняється тим, ще гвинт складається із різьбового стержня, що закінчується конусоподібною опорною частиною, і кріпильної частини у вигляді стержня з гострим кінцем та різьбою на ньому, причому тримач має вигляд трубки звуженої на одному кінці і з руч 33692 мач для видалення гвинта має вигляд трубки, яка закінчується конусоподібним звуженням, а всередині тримача виконана різьба, відповідна різьбі кріпильної частини гвинта, причому різьба виконана таким чином, що закрутивши тримач на кріпильну частину гвинта до кінця, він тим самим викручує різьбовий стержень з кісткової тканини. Гострий кінець кріпильної частини гвинта знаходиться в м’яких тканинах на такій віддалі від поверхні шкіри, що при необхідності видалення гвинта, при достатньому натисканні на м’які тканини над гвинтом, гострий кінець перфорує шкіру, що дозволяє направити по ньому тримач, вкручуючи його до основи опорної частини гвинта. Закрутивши тримач до упору, починається викручування різьбового стержня з кісткової тканини, а конусна форма опорної частини гвинта полегшує його видалення з тканин. Закручуванням тримача по різьбі до опорної частини гвинта утворюється єдина цільна конструкція, що дозволяє викручува ти різьбовий стержень з кістки і видаляти гвинт з м’яких тканин з необхідним зусиллям. Отже, при необхідності видалення гвинта відпадає потреба в оперативному втр учанні для пошуку і видалення гвинта з мінімальною травматизацією тканин. Конструкція гвинта дозволяє видаляти як сам гвинт, коли відламки кісток фіксовані тільки гвинтом, так і в декілька разів зменшити травматичність оперативного втручання при видаленні накістних пластин фіксованих такими гвинтами. Кожен гвинт, фіксуючий пластину, видаляється за допомогою тримача, а для видалення самої пластини достатньо невеликого розрізу на кінці її. Слід зазначити, що тримач для закручування гвинта може мати різні кріпильні елементи, наприклад фаску на опорній частині гвинта і відповідний їй кінець тримача, чи розріз на кріпильній частині гвинта, чи фаску на ній же, чи 2-3 виїмки на основі опорної частини і відповідні їм зубчики на тримачі, що практично не являється предметом винаходу. Закрутити гвинт можна будь-яким з відомих способів. Предметом винаходу є пристрій для остеосинтезу та спосіб його видалення без оперативного втр учання, коли фіксація відламків проведена тільки гвинтами і зменшення травматичності оперативного втручання в 2-3 рази для видалення конструкції, коли гвинти запропонованої конструкції використовуються для фіксації накатної пластини. Суть винаходу пояснюється двома фігурами графічного зображення, де на фіг. 1 - фіг. 3 зображено окремо гвинт, який складається з різьбового стержня 1, що має конусоподібну опорну частину 2, та кріпильну частину 3 у вигляд! стержня з гострим кінцем ! різьбою на ньому. На фіг. 1 показано також два тримач 4 і 5. Тримач 4 - для видалення гвинта має ручку т різьбу всередині, яка відповідає різьбі кріпильної частини 3, крім того, тримач 4 має звуження донизу для легшого входження в м'які тканини. Тримач 5 для закручування стержня має, наприклад 2-3 зубчики на кінці і відповідно їм виїмки в ocнові опорної частини 2 гвинта. На фіг. 4 показано спосіб видалення гвинта та спосіб видалення пластини, закріпленої гвинтами запропонованої у даній заявці конструкції. Натискаючи на м’які тканини, знаходять кріпильну частину гвинта, накладають на неї тримач 4 і закручуючи тримач 4 на кріпильну частину гвинта 3 до упору, викручують різьбовий стержень 1 з кістки. Викрутивши таким чином всі гвинти, роблять невеличкий розріз над кінцем пластини 6 і за допомогою елеватора видаляють її. В результаті відпадає необхідність робити розтин тканин по всій довжині пластини і травматичність оперативного втр учання зменшується в декілька раз. 2 33692 Фіг. 2 Фіг. 1 Фіг. 3 шкіра 6 кістка М‘які тканини шкіра Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
