Ампула-герметизатор для забивки шпурів і свердловин

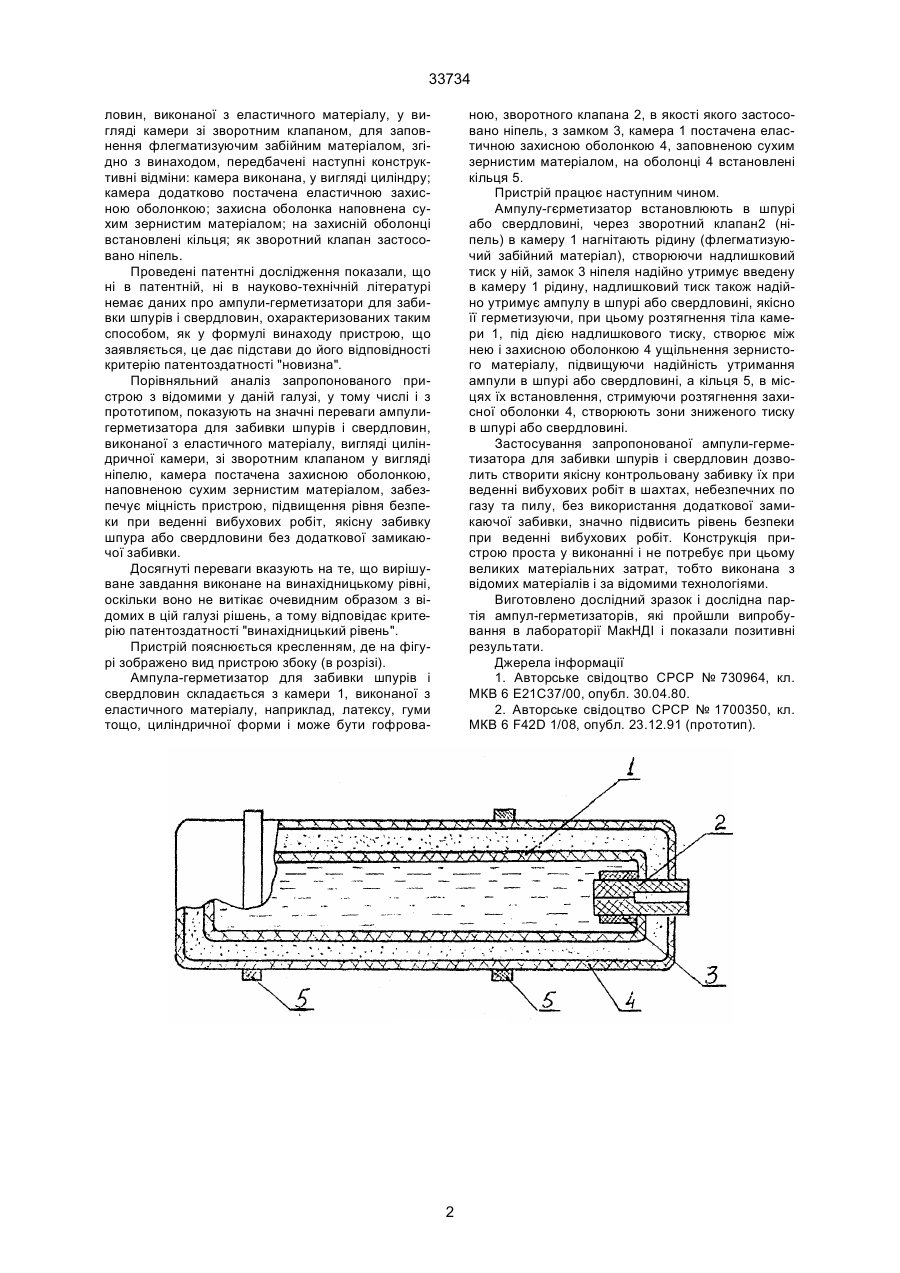

Ампула-герметизатор для забивки шпурів і свердловин, що виконана з еластичного матеріалу, у вигляді камери зі зворотним клапаном, для заповнення флегматизуючим забійним матеріалом, яка відрізняється тим, що камера виконана у вигляді циліндра і .додатково, постачена захисною оболонкою, наповненою сухим зернистим матеріалом, з встановленими на оболонці кільцями, а в якості зворотного клапана застосовано ніпель. (19) (21) 99031749 (22) 30.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Пілютін Віктор Володимирович, Могунов Сергій Георгійович (73) Пілютін Віктор Володимирович, Могунов Сергій Георгійович 33734 ловин, виконаної з еластичного матеріалу, у вигляді камери зі зворотним клапаном, для заповнення флегматизуючим забійним матеріалом, згідно з винаходом, передбачені наступні конструктивні відміни: камера виконана, у вигляді циліндру; камера додатково постачена еластичною захисною оболонкою; захисна оболонка наповнена сухим зернистим матеріалом; на захисній оболонці встановлені кільця; як зворотний клапан застосовано ніпель. Проведені патентні дослідження показали, що ні в патентній, ні в науково-технічній літературі немає даних про ампули-герметизатори для забивки шпурів і свердловин, охарактеризованих таким способом, як у формулі винаходу пристрою, що заявляється, це дає підстави до його відповідності критерію патентоздатності "новизна". Порівняльний аналіз запропонованого пристрою з відомими у даній галузі, у тому числі і з прототипом, показують на значні переваги ампулигерметизатора для забивки шпурів і свердловин, виконаної з еластичного матеріалу, вигляді циліндричної камери, зі зворотним клапаном у вигляді ніпелю, камера постачена захисною оболонкою, наповненою сухим зернистим матеріалом, забезпечує міцність пристрою, підвищення рівня безпеки при веденні вибухових робіт, якісну забивку шпура або свердловини без додаткової замикаючої забивки. Досягнуті переваги вказують на те, що вирішуване завдання виконане на винахідницькому рівні, оскільки воно не витікає очевидним образом з відомих в цій галузі рішень, а тому відповідає критерію патентоздатності "винахідницький рівень". Пристрій пояснюється кресленням, де на фігурі зображено вид пристрою збоку (в розрізі). Ампула-герметизатор для забивки шпурів і свердловин складається з камери 1, виконаної з еластичного матеріалу, наприклад, латексу, гуми тощо, циліндричної форми і може бути гофрова ною, зворотного клапана 2, в якості якого застосовано ніпель, з замком 3, камера 1 постачена еластичною захисною оболонкою 4, заповненою сухим зернистим матеріалом, на оболонці 4 встановлені кільця 5. Пристрій працює наступним чином. Ампулу-гєрметизатор встановлюють в шпурі або свердловині, через зворотний клапан2 (ніпель) в камеру 1 нагнітають рідину (флегматизуючий забійний матеріал), створюючи надлишковий тиск у ній, замок 3 ніпеля надійно утримує введену в камеру 1 рідину, надлишковий тиск також надійно утримує ампулу в шпурі або свердловині, якісно її герметизуючи, при цьому розтягнення тіла камери 1, під дією надлишкового тиску, створює між нею і захисною оболонкою 4 ущільнення зернистого матеріалу, підвищуючи надійність утримання ампули в шпурі або свердловині, а кільця 5, в місцях їх встановлення, стримуючи розтягнення захисної оболонки 4, створюють зони зниженого тиску в шпурі або свердловині. Застосування запропонованої ампули-герметизатора для забивки шпурів і свердловин дозволить створити якісну контрольовану забивку їх при веденні вибухових робіт в шахтах, небезпечних по газу та пилу, без використання додаткової замикаючої забивки, значно підвисить рівень безпеки при веденні вибухових робіт. Конструкція пристрою проста у виконанні і не потребує при цьому великих матеріальних затрат, тобто виконана з відомих матеріалів і за відомими технологіями. Виготовлено дослідний зразок і дослідна партія ампул-герметизаторів, які пройшли випробування в лабораторії МакНДІ і показали позитивні результати. Джерела інформації 1. Авторське свідоцтво СРСР № 730964, кл. МКВ 6 Е21С37/00, опубл. 30.04.80. 2. Авторське свідоцтво СРСР № 1700350, кл. МКВ 6 F42D 1/08, опубл. 23.12.91 (прототип). 2 33734 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
