Насос

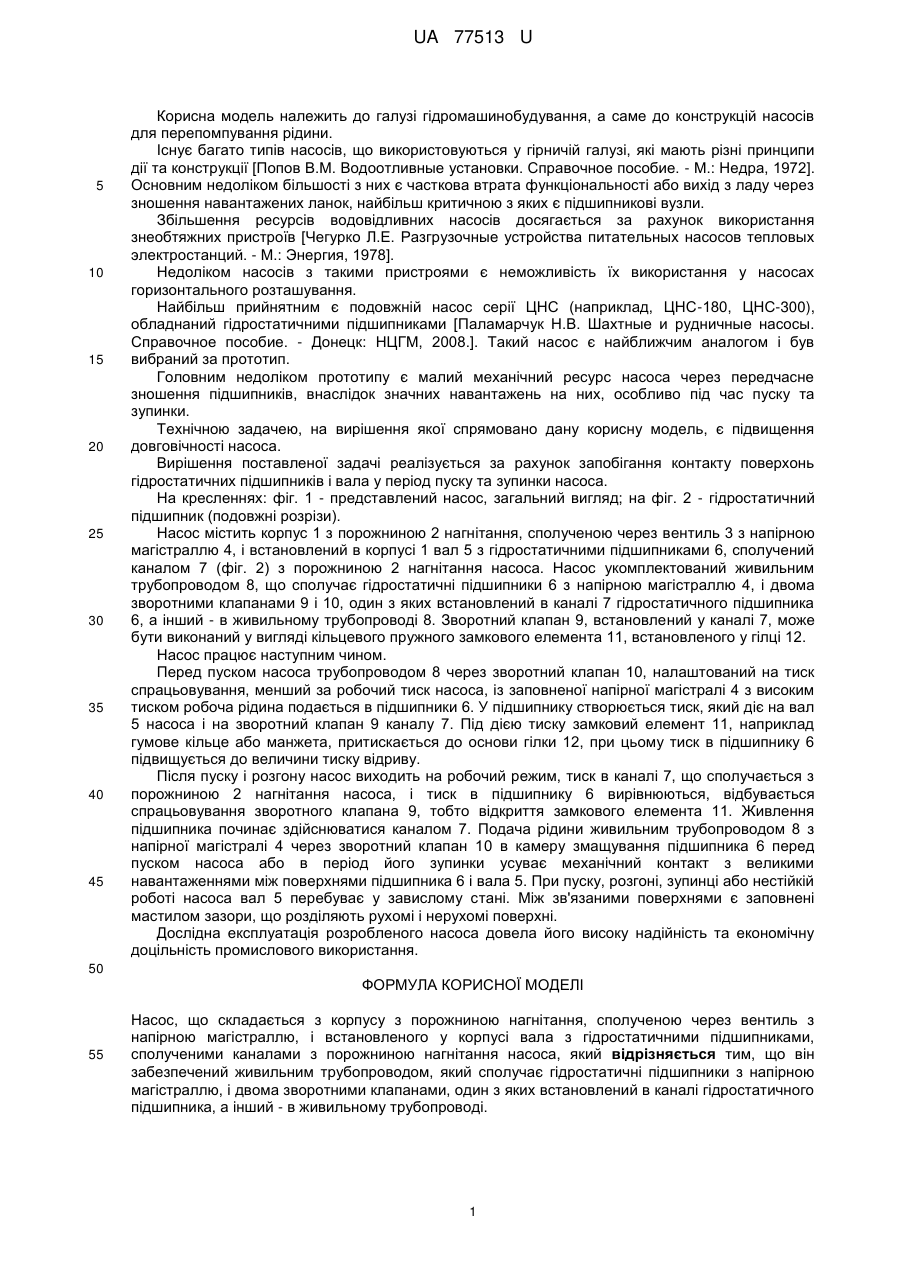

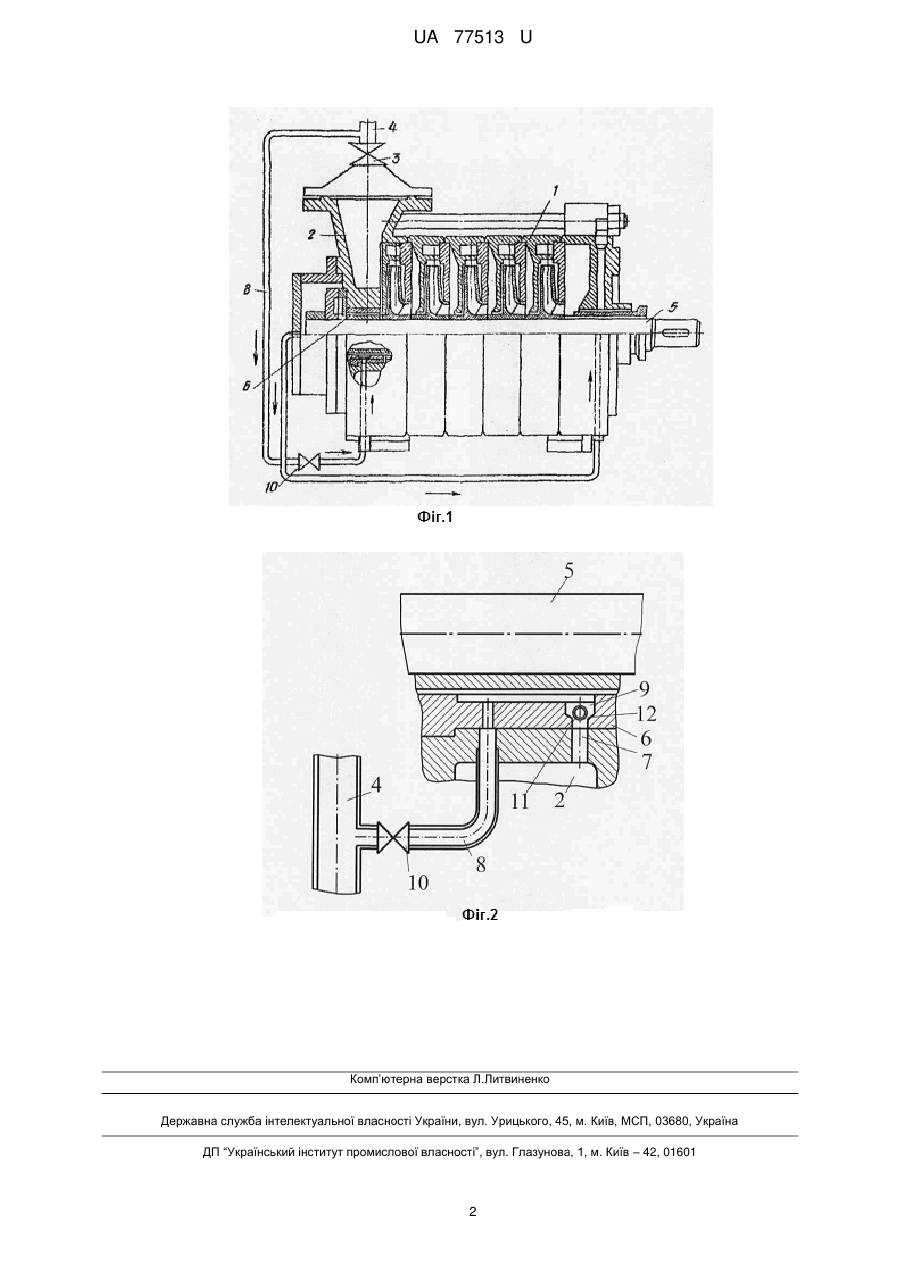

Реферат: UA 77513 U UA 77513 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі гідромашинобудування, а саме до конструкцій насосів для перепомпування рідини. Існує багато типів насосів, що використовуються у гірничій галузі, які мають різні принципи дії та конструкції [Попов В.М. Водоотливные установки. Справочное пособие. - М.: Недра, 1972]. Основним недоліком більшості з них є часткова втрата функціональності або вихід з ладу через зношення навантажених ланок, найбільш критичною з яких є підшипникові вузли. Збільшення ресурсів водовідливних насосів досягається за рахунок використання знеобтяжних пристроїв [Чегурко Л.Е. Разгрузочные устройства питательных насосов тепловых электростанций. - М.: Энергия, 1978]. Недоліком насосів з такими пристроями є неможливість їх використання у насосах горизонтального розташування. Найбільш прийнятним є подовжній насос серії ЦНС (наприклад, ЦНС-180, ЦНС-300), обладнаний гідростатичними підшипниками [Паламарчук Н.В. Шахтные и рудничные насосы. Справочное пособие. - Донецк: НЦГМ, 2008.]. Такий насос є найближчим аналогом і був вибраний за прототип. Головним недоліком прототипу є малий механічний ресурс насоса через передчасне зношення підшипників, внаслідок значних навантажень на них, особливо під час пуску та зупинки. Технічною задачею, на вирішення якої спрямовано дану корисну модель, є підвищення довговічності насоса. Вирішення поставленої задачі реалізується за рахунок запобігання контакту поверхонь гідростатичних підшипників і вала у період пуску та зупинки насоса. На кресленнях: фіг. 1 - представлений насос, загальний вигляд; на фіг. 2 - гідростатичний підшипник (подовжні розрізи). Насос містить корпус 1 з порожниною 2 нагнітання, сполученою через вентиль 3 з напірною магістраллю 4, і встановлений в корпусі 1 вал 5 з гідростатичними підшипниками 6, сполучений каналом 7 (фіг. 2) з порожниною 2 нагнітання насоса. Насос укомплектований живильним трубопроводом 8, що сполучає гідростатичні підшипники 6 з напірною магістраллю 4, і двома зворотними клапанами 9 і 10, один з яких встановлений в каналі 7 гідростатичного підшипника 6, а інший - в живильному трубопроводі 8. Зворотний клапан 9, встановлений у каналі 7, може бути виконаний у вигляді кільцевого пружного замкового елемента 11, встановленого у гілці 12. Насос працює наступним чином. Перед пуском насоса трубопроводом 8 через зворотний клапан 10, налаштований на тиск спрацьовування, менший за робочий тиск насоса, із заповненої напірної магістралі 4 з високим тиском робоча рідина подається в підшипники 6. У підшипнику створюється тиск, який діє на вал 5 насоса і на зворотний клапан 9 каналу 7. Під дією тиску замковий елемент 11, наприклад гумове кільце або манжета, притискається до основи гілки 12, при цьому тиск в підшипнику 6 підвищується до величини тиску відриву. Після пуску і розгону насос виходить на робочий режим, тиск в каналі 7, що сполучається з порожниною 2 нагнітання насоса, і тиск в підшипнику 6 вирівнюються, відбувається спрацьовування зворотного клапана 9, тобто відкриття замкового елемента 11. Живлення підшипника починає здійснюватися каналом 7. Подача рідини живильним трубопроводом 8 з напірної магістралі 4 через зворотний клапан 10 в камеру змащування підшипника 6 перед пуском насоса або в період його зупинки усуває механічний контакт з великими навантаженнями між поверхнями підшипника 6 і вала 5. При пуску, розгоні, зупинці або нестійкій роботі насоса вал 5 перебуває у завислому стані. Між зв'язаними поверхнями є заповнені мастилом зазори, що розділяють рухомі і нерухомі поверхні. Дослідна експлуатація розробленого насоса довела його високу надійність та економічну доцільність промислового використання. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Насос, що складається з корпусу з порожниною нагнітання, сполученою через вентиль з напірною магістраллю, і встановленого у корпусі вала з гідростатичними підшипниками, сполученими каналами з порожниною нагнітання насоса, який відрізняється тим, що він забезпечений живильним трубопроводом, який сполучає гідростатичні підшипники з напірною магістраллю, і двома зворотними клапанами, один з яких встановлений в каналі гідростатичного підшипника, а інший - в живильному трубопроводі. 1 UA 77513 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
