Стенд для випробування та регулювання витратомірів

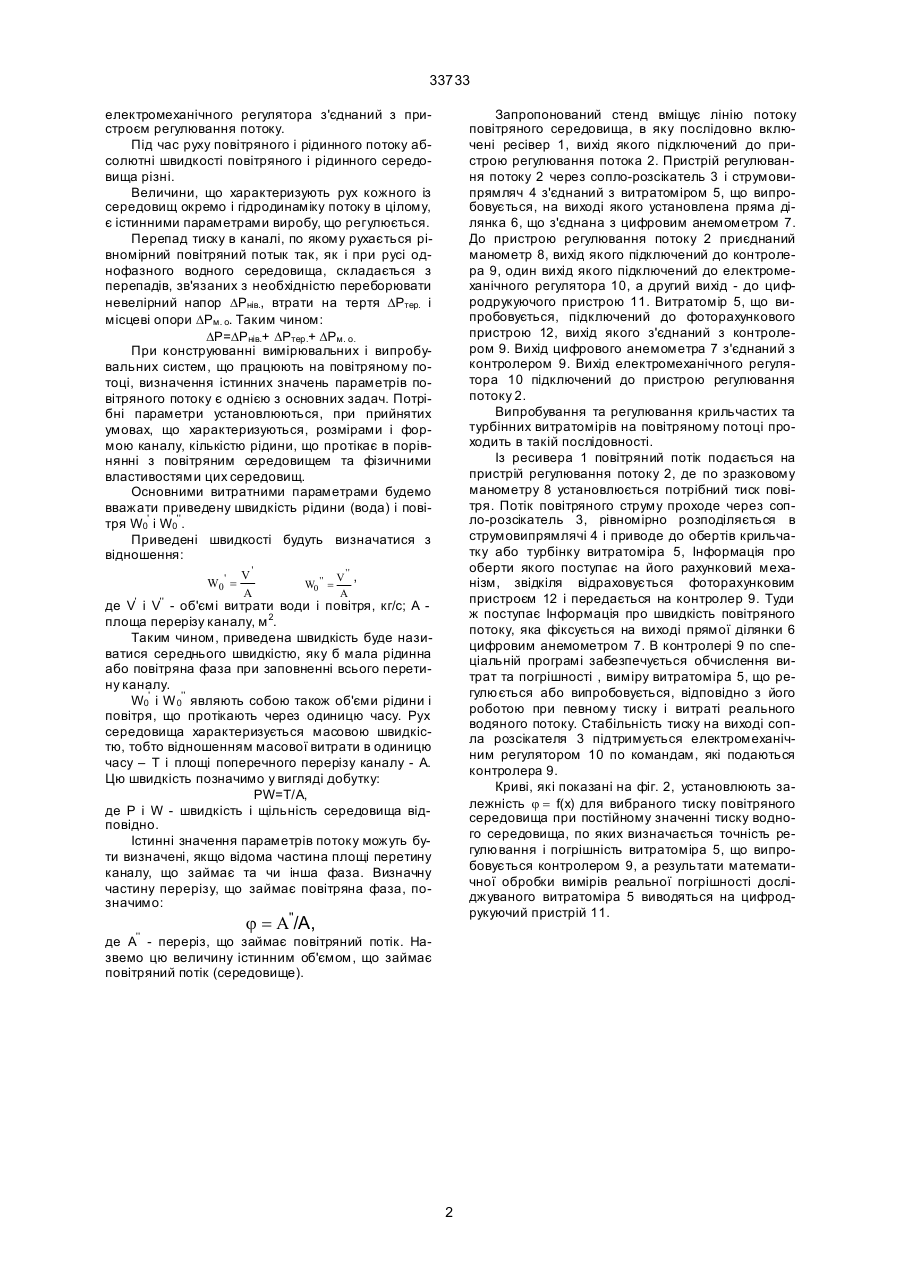

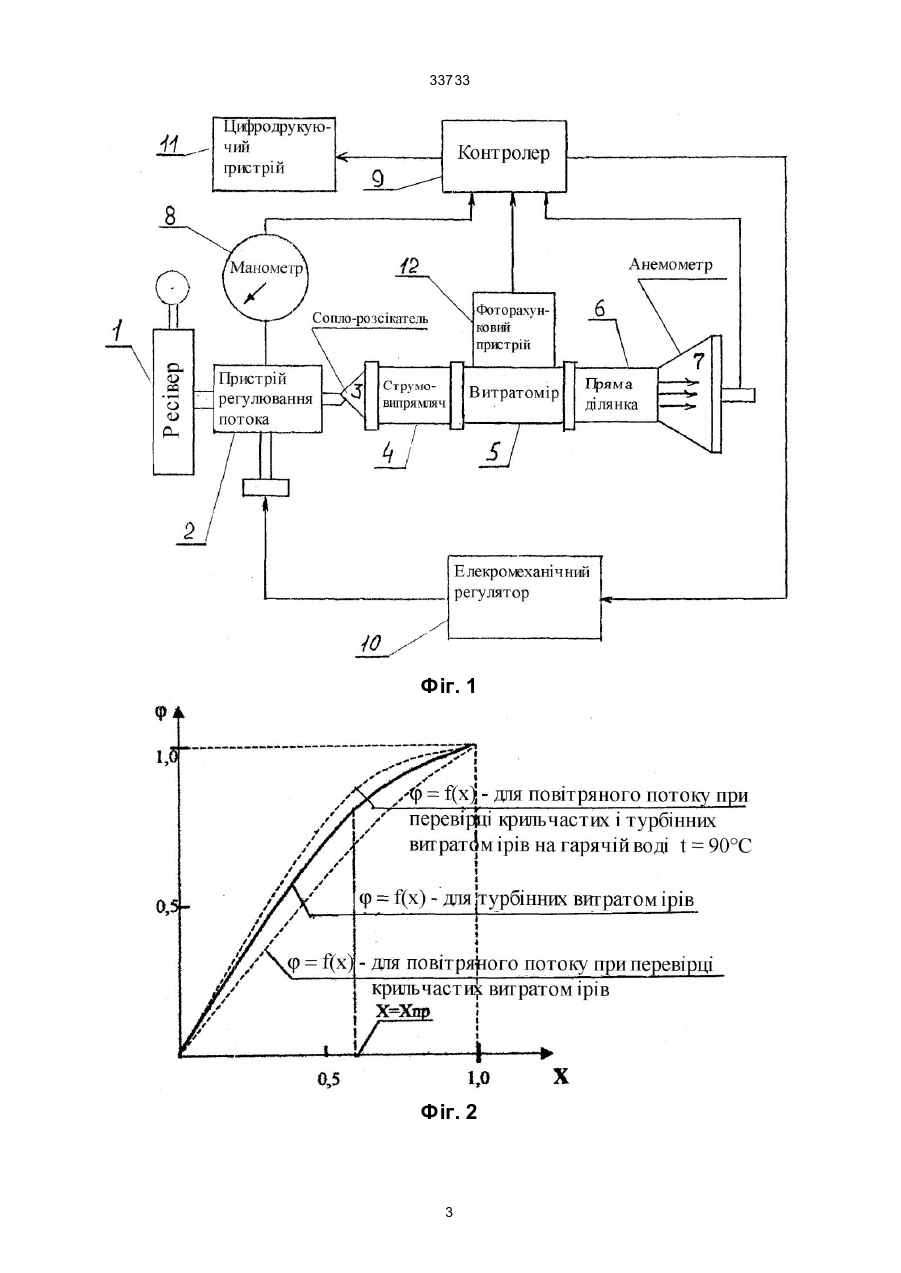

Стенд для випробування та регулювання витратомірів, що вміщує лінію потоку середовища з 33733 електромеханічного регулятора з'єднаний з пристроєм регулювання потоку. Під час руху повітряного і рідинного потоку абсолютні швидкості повітряного і рідинного середовища різні. Величини, що характеризують рух кожного із середовищ окремо і гідродинаміку потоку в цілому, є істинними параметрами виробу, що регулюється. Перепад тиску в каналі, по якому рухається рівномірний повітряний потык так, як і при русі однофазного водного середовища, складається з перепадів, зв'язаних з необхідністю переборювати невелірний напор DРнів., втрати на тертя DРтер. і місцеві опори DРм. о. Таким чином: DР=DРнів.+ DРтер.+ DРм. о. При конструюванні вимірювальних і випробувальних систем, що працюють на повітряному потоці, визначення істинних значень параметрів повітряного потоку є однією з основних задач. Потрібні параметри установлюються, при прийнятих умовах, що характеризуються, розмірами і формою каналу, кількістю рідини, що протікає в порівнянні з повітряним середовищем та фізичними властивостями цих середовищ. Основними витратними параметрами будемо вважати приведену швидкість рідини (вода) і повітря W0' і W0'' . Приведені швидкості будуть визначатися з відношення: W0 ' = ' '' V' A W0 ' ' = '' V A Запропонований стенд вміщує лінію потоку повітряного середовища, в яку послідовно включені ресівер 1, вихід якого підключений до пристрою регулювання потока 2. Пристрій регулювання потоку 2 через сопло-розсікатель 3 і струмовипрямляч 4 з'єднаний з витратоміром 5, що випробовується, на виході якого установлена пряма ділянка 6, що з'єднана з цифровим анемометром 7. До пристрою регулювання потоку 2 приєднаний манометр 8, вихід якого підключений до контролера 9, один вихід якого підключений до електромеханічного регулятора 10, а другий вихід - до цифродрукуючого пристрою 11. Витратомір 5, що випробовується, підключений до фоторахункового пристрою 12, вихід якого з'єднаний з контролером 9. Вихід цифрового анемометра 7 з'єднаний з контролером 9. Вихід електромеханічного регулятора 10 підключений до пристрою регулювання потоку 2. Випробування та регулювання крильчастих та турбінних витратомірів на повітряному потоці проходить в такій послідовності. Із ресивера 1 повітряний потік подається на пристрій регулювання потоку 2, де по зразковому манометру 8 установлюється потрібний тиск повітря. Потік повітряного струму проходе через сопло-розсікатель 3, рівномірно розподіляється в струмовипрямлячі 4 і приводе до обертів крильчатку або турбінку витратоміра 5, Інформація про оберти якого поступає на його рахунковий механізм, звідкіля відраховується фоторахунковим пристроєм 12 і передається на контролер 9. Туди ж поступає Інформація про швидкість повітряного потоку, яка фіксується на виході прямої ділянки 6 цифровим анемометром 7. В контролері 9 по спеціальній програмі забезпечується обчислення витрат та погрішності , виміру витратоміра 5, що регулюється або випробовується, відповідно з його роботою при певному тиску і витраті реального водяного потоку. Стабільність тиску на виході сопла розсікателя 3 підтримується електромеханічним регулятором 10 по командам, які подаються контролера 9. Криві, які показані на фіг. 2, установлюють залежність j = f(x) для вибраного тиску повітряного середовища при постійному значенні тиску водного середовища, по яких визначається точність регулювання і погрішність витратоміра 5, що випробовується контролером 9, а результати математичної обробки вимірів реальної погрішності досліджуваного витратоміра 5 виводяться на цифродрукуючий пристрій 11. , де V і V - об'ємі витрати води і повітря, кг/с; А площа перерізу каналу, м 2. Таким чином, приведена швидкість буде називатися середнього швидкістю, яку б мала рідинна або повітряна фаза при заповненні всього перетину каналу. W0' і W 0'' являють собою також об'єми рідини і повітря, що протікають через одиницю часу. Рух середовища характеризується масовою швидкістю, тобто відношенням масової витрати в одиницю часу – Т і площі поперечного перерізу каналу - А. Цю швидкість позначимо у вигляді добутку: PW=T/A, де Р і W - швидкість і щільність середовища відповідно. Істинні значення параметрів потоку можуть бути визначені, якщо відома частина площі перетину каналу, що займає та чи інша фаза. Визначну частину перерізу, що займає повітряна фаза, позначимо: '' j = A''/A, де А - переріз, що займає повітряний потік. Назвемо цю величину істинним об'ємом, що займає повітряний потік (середовище). 2 33733 Фіг. 1 Фіг. 2 3 33733 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
