Секція апарата псевдозрідженого шару

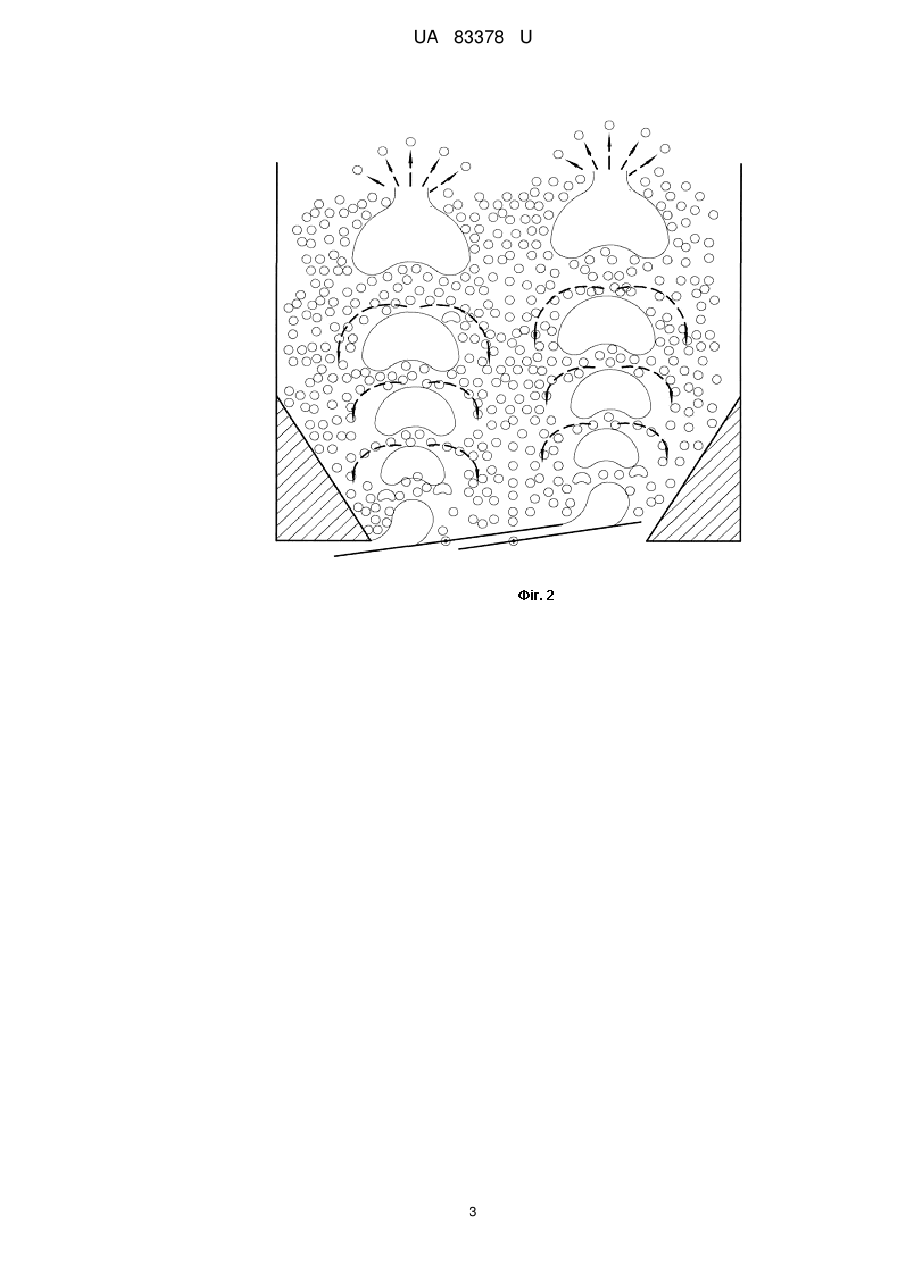

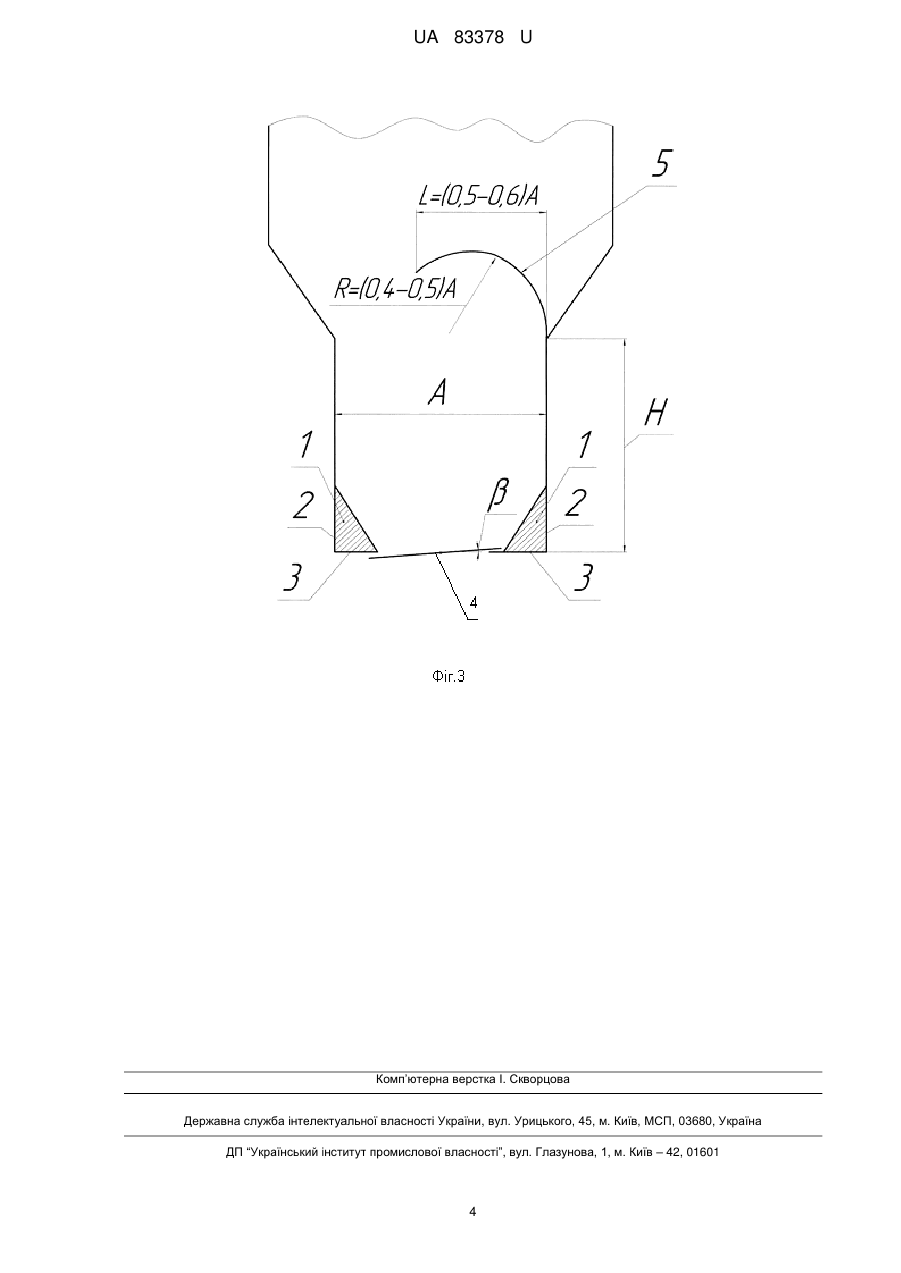

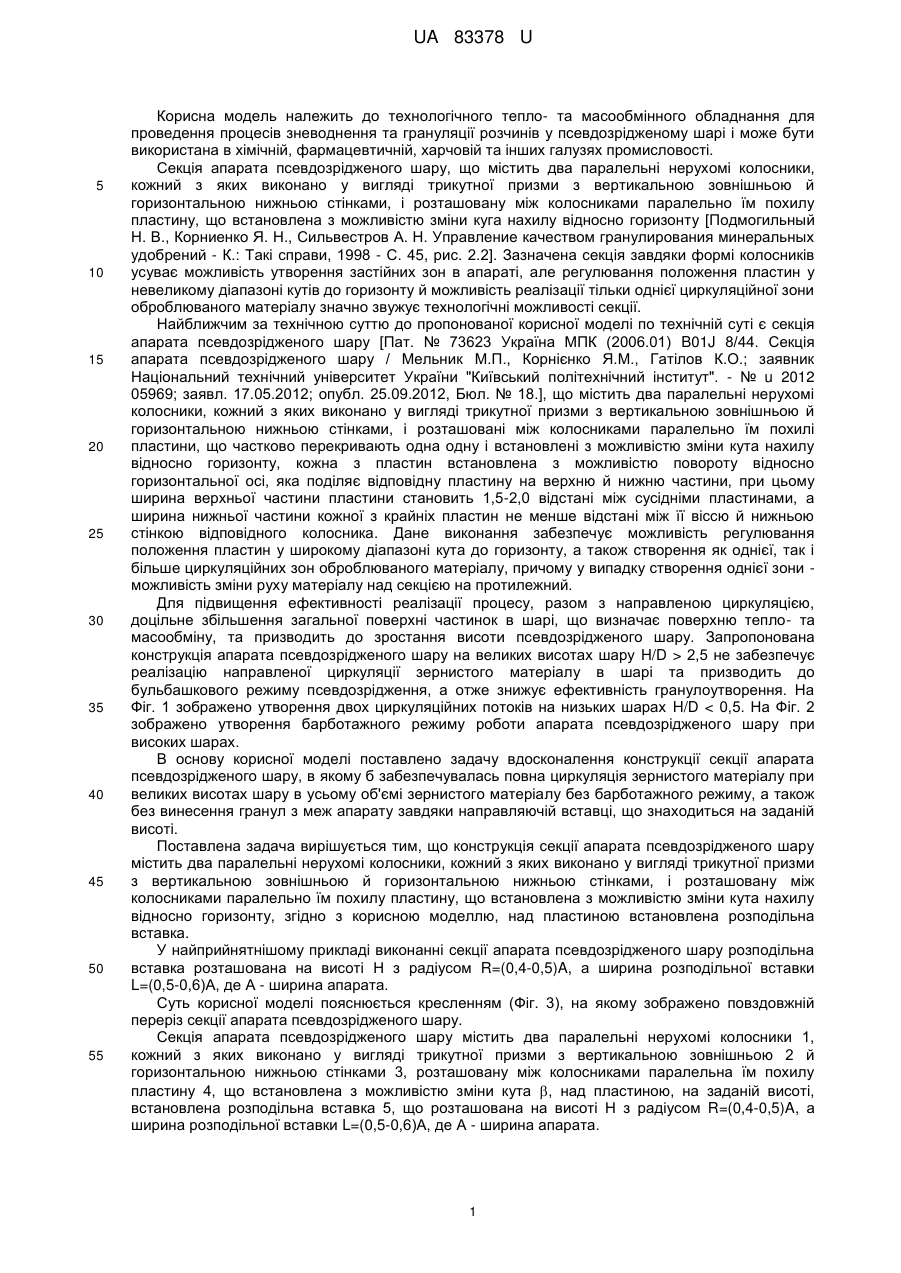

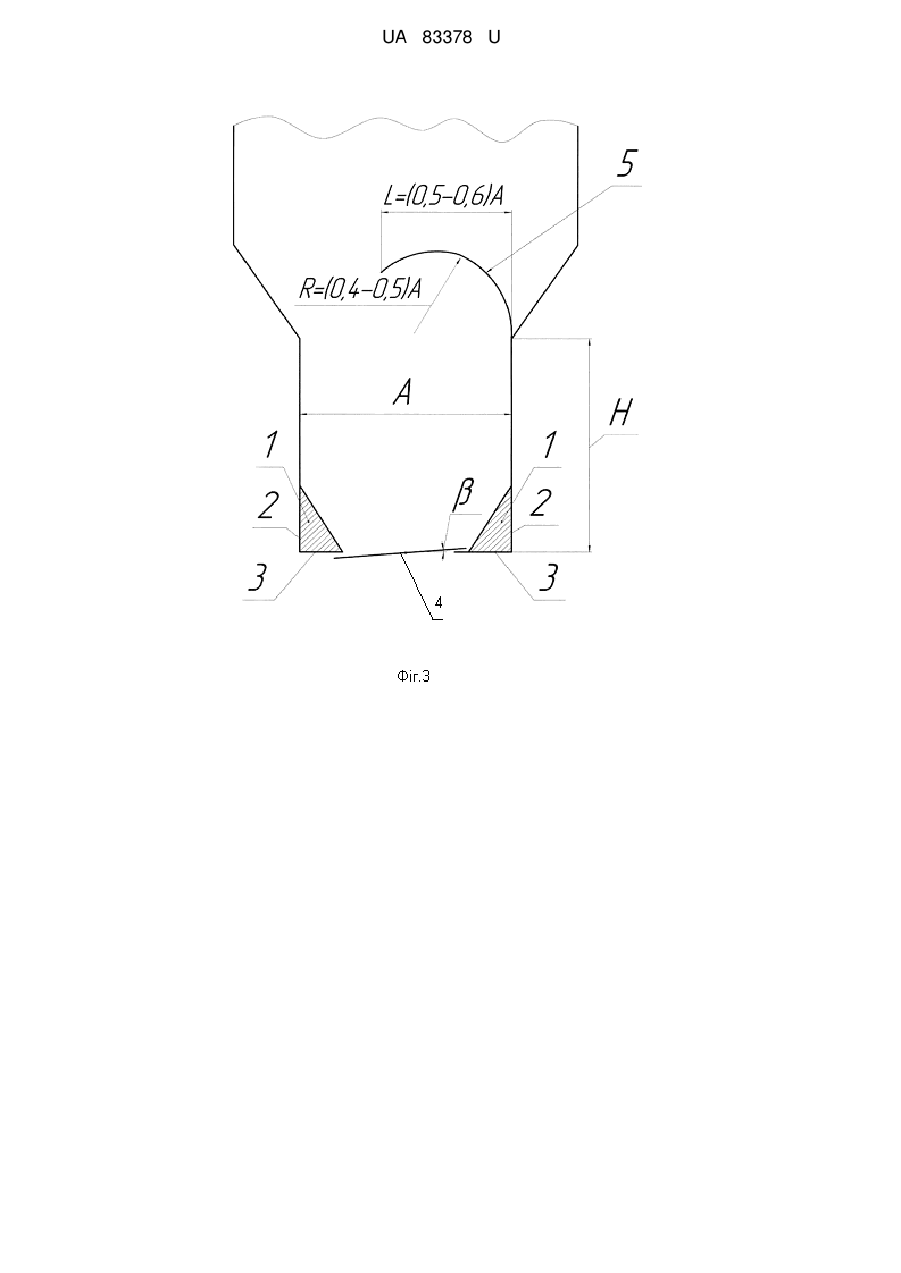

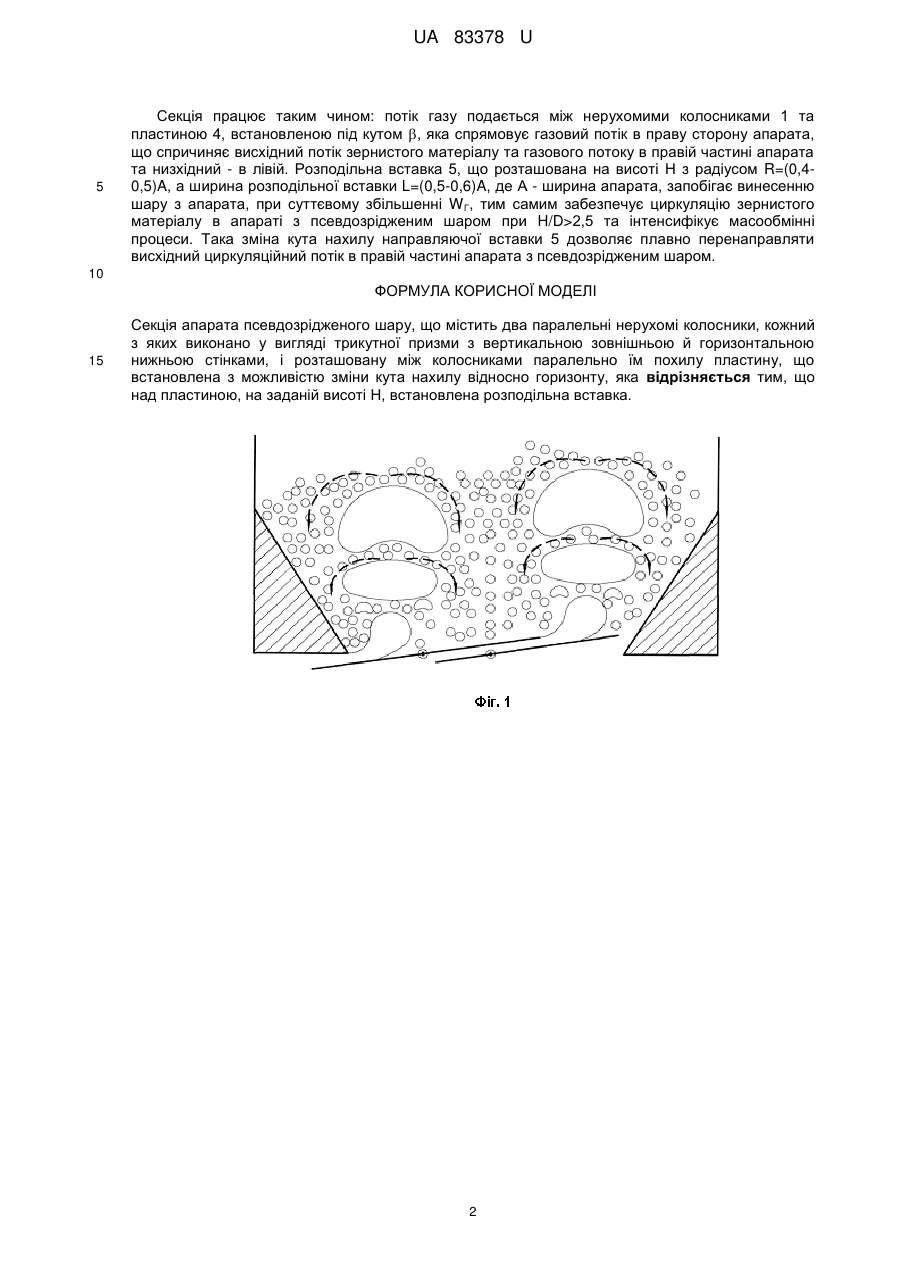

Реферат: Секція апарата псевдозрідженого шару містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташовану між колосниками паралельно їм похилу пластину. Над пластиною встановлена розподільна вставка. UA 83378 U (12) UA 83378 U UA 83378 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технологічного тепло- та масообмінного обладнання для проведення процесів зневоднення та грануляції розчинів у псевдозрідженому шарі і може бути використана в хімічній, фармацевтичній, харчовій та інших галузях промисловості. Секція апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташовану між колосниками паралельно їм похилу пластину, що встановлена з можливістю зміни куга нахилу відносно горизонту [Подмогильный Н. В., Корниенко Я. Н., Сильвестров А. Н. Управление качеством гранулирования минеральных удобрений - К.: Такі справи, 1998 - С. 45, рис. 2.2]. Зазначена секція завдяки формі колосників усуває можливість утворення застійних зон в апараті, але регулювання положення пластин у невеликому діапазоні кутів до горизонту й можливість реалізації тільки однієї циркуляційної зони оброблюваного матеріалу значно звужує технологічні можливості секції. Найближчим за технічною суттю до пропонованої корисної моделі по технічній суті є секція апарата псевдозрідженого шару [Пат. № 73623 Україна МПК (2006.01) B01J 8/44. Секція апарата псевдозрідженого шару / Мельник М.П., Корнієнко Я.М., Гатілов К.О.; заявник Національний технічний університет України "Київський політехнічний інститут". - № u 2012 05969; заявл. 17.05.2012; опубл. 25.09.2012, Бюл. № 18.], що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташовані між колосниками паралельно їм похилі пластини, що частково перекривають одна одну і встановлені з можливістю зміни кута нахилу відносно горизонту, кожна з пластин встановлена з можливістю повороту відносно горизонтальної осі, яка поділяє відповідну пластину на верхню й нижню частини, при цьому ширина верхньої частини пластини становить 1,5-2,0 відстані між сусідніми пластинами, а ширина нижньої частини кожної з крайніх пластин не менше відстані між її віссю й нижньою стінкою відповідного колосника. Дане виконання забезпечує можливість регулювання положення пластин у широкому діапазоні кута до горизонту, а також створення як однієї, так і більше циркуляційних зон оброблюваного матеріалу, причому у випадку створення однієї зони можливість зміни руху матеріалу над секцією на протилежний. Для підвищення ефективності реалізації процесу, разом з направленою циркуляцією, доцільне збільшення загальної поверхні частинок в шарі, що визначає поверхню тепло- та масообміну, та призводить до зростання висоти псевдозрідженого шару. Запропонована конструкція апарата псевдозрідженого шару на великих висотах шару H/D > 2,5 не забезпечує реалізацію направленої циркуляції зернистого матеріалу в шарі та призводить до бульбашкового режиму псевдозрідження, а отже знижує ефективність гранулоутворення. На Фіг. 1 зображено утворення двох циркуляційних потоків на низьких шарах H/D 2,5 та інтенсифікує масообмінні процеси. Така зміна кута нахилу направляючої вставки 5 дозволяє плавно перенаправляти висхідний циркуляційний потік в правій частині апарата з псевдозрідженим шаром. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Секція апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташовану між колосниками паралельно їм похилу пластину, що встановлена з можливістю зміни кута нахилу відносно горизонту, яка відрізняється тим, що над пластиною, на заданій висоті Н, встановлена розподільна вставка. 2 UA 83378 U 3 UA 83378 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
