Переносний молокозбірник для доїльної установки з молокопроводом

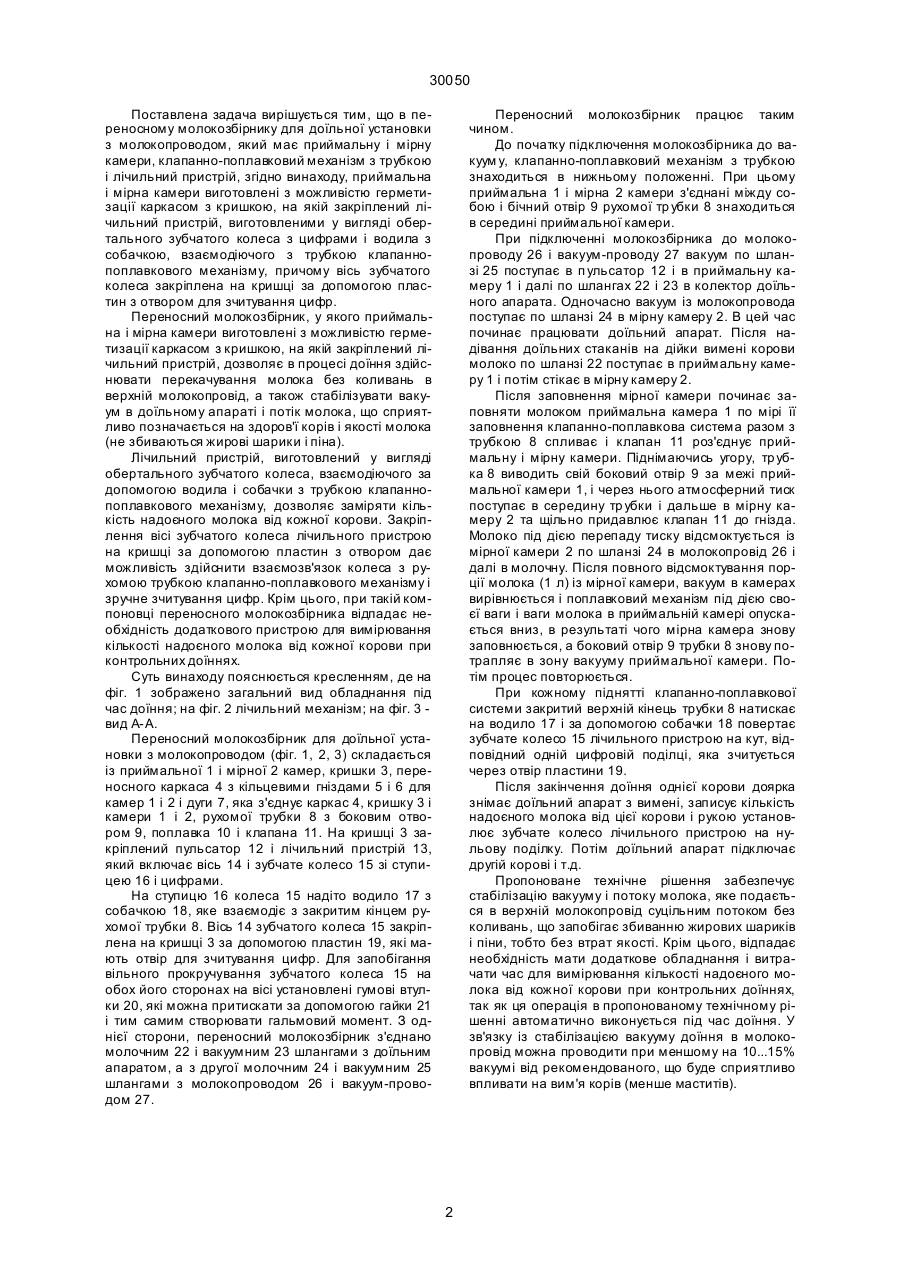

Переносний молокозбірник для доїльної установки з молокопроводом, який має приймальну і 30050 Поставлена задача вирішується тим, що в переносному молокозбірнику для доїльної установки з молокопроводом, який має приймальну і мірну камери, клапанно-поплавковий механізм з трубкою і лічильний пристрій, згідно винаходу, приймальна і мірна камери виготовлені з можливістю герметизації каркасом з кришкою, на якій закріплений лічильний пристрій, виготовленими у вигляді обертального зубчатого колеса з цифрами і водила з собачкою, взаємодіючого з трубкою клапаннопоплавкового механізму, причому вісь зубчатого колеса закріплена на кришці за допомогою пластин з отвором для зчитування цифр. Переносний молокозбірник, у якого приймальна і мірна камери виготовлені з можливістю герметизації каркасом з кришкою, на якій закріплений лічильний пристрій, дозволяє в процесі доїння здійснювати перекачування молока без коливань в верхній молокопровід, а також стабілізувати вакуум в доїльному апараті і потік молока, що сприятливо позначається на здоров'ї корів і якості молока (не збиваються жирові шарики і піна). Лічильний пристрій, виготовлений у вигляді обертального зубчатого колеса, взаємодіючого за допомогою водила і собачки з трубкою клапаннопоплавкового механізму, дозволяє заміряти кількість надоєного молока від кожної корови. Закріплення вісі зубчатого колеса лічильного пристрою на кришці за допомогою пластин з отвором дає можливість здійснити взаємозв'язок колеса з рухомою трубкою клапанно-поплавкового механізму і зручне зчитування цифр. Крім цього, при такій компоновці переносного молокозбірника відпадає необхідність додаткового пристрою для вимірювання кількості надоєного молока від кожної корови при контрольних доїннях. Суть винаходу пояснюється кресленням, де на фіг. 1 зображено загальний вид обладнання під час доїння; на фіг. 2 лічильний механізм; на фіг. 3 вид А-А. Переносний молокозбірник для доїльної установки з молокопроводом (фіг. 1, 2, 3) складається із приймальної 1 і мірної 2 камер, кришки 3, переносного каркаса 4 з кільцевими гніздами 5 і 6 для камер 1 і 2 і дуги 7, яка з'єднує каркас 4, кришку 3 і камери 1 і 2, рухомої трубки 8 з боковим отвором 9, поплавка 10 і клапана 11. На кришці 3 закріплений пульсатор 12 і лічильний пристрій 13, який включає вісь 14 і зубчате колесо 15 зі ступицею 16 і цифрами. На ступицю 16 колеса 15 надіто водило 17 з собачкою 18, яке взаємодіє з закритим кінцем рухомої трубки 8. Вісь 14 зубчатого колеса 15 закріплена на кришці 3 за допомогою пластин 19, які мають отвір для зчитування цифр. Для запобігання вільного прокручування зубчатого колеса 15 на обох його сторонах на вісі установлені гумові втулки 20, які можна притискати за допомогою гайки 21 і тим самим створювати гальмовий момент. З однієї сторони, переносний молокозбірник з'єднано молочним 22 і вакуумним 23 шлангами з доїльним апаратом, а з другої молочним 24 і вакуумним 25 шлангами з молокопроводом 26 і вакуум-проводом 27. Переносний молокозбірник працює таким чином. До початку підключення молокозбірника до вакуум у, клапанно-поплавковий механізм з трубкою знаходиться в нижньому положенні. При цьому приймальна 1 і мірна 2 камери з'єднані міжду собою і бічний отвір 9 рухомої тр убки 8 знаходиться в середині приймальної камери. При підключенні молокозбірника до молокопроводу 26 і вакуум-проводу 27 вакуум по шланзі 25 поступає в п ульсатор 12 і в приймальну камеру 1 і далі по шлангах 22 і 23 в колектор доїльного апарата. Одночасно вакуум із молокопровода поступає по шланзі 24 в мірну камеру 2. В цей час починає працювати доїльний апарат. Після надівання доїльних стаканів на дійки вимені корови молоко по шланзі 22 поступає в приймальну камеру 1 і потім стікає в мірну камеру 2. Після заповнення мірної камери починає заповняти молоком приймальна камера 1 по мірі її заповнення клапанно-поплавкова система разом з трубкою 8 спливає і клапан 11 роз'єднує приймальну і мірну камери. Піднімаючись угору, тр убка 8 виводить свій боковий отвір 9 за межі приймальної камери 1, і через нього атмосферний тиск поступає в середину тр убки і дальше в мірну камеру 2 та щільно придавлює клапан 11 до гнізда. Молоко під дією перепаду тиску відсмоктується із мірної камери 2 по шланзі 24 в молокопровід 26 і далі в молочну. Після повного відсмоктування порції молока (1 л) із мірної камери, вакуум в камерах вирівнюється і поплавковий механізм під дією своєї ваги і ваги молока в приймальній камері опускається вниз, в результаті чого мірна камера знову заповнюється, а боковий отвір 9 трубки 8 знову потрапляє в зону вакууму приймальної камери. Потім процес повторюється. При кожному піднятті клапанно-поплавкової системи закритий верхній кінець трубки 8 натискає на водило 17 і за допомогою собачки 18 повертає зубчате колесо 15 лічильного пристрою на кут, відповідний одній цифровій поділці, яка зчитується через отвір пластини 19. Після закінчення доїння однієї корови доярка знімає доїльний апарат з вимені, записує кількість надоєного молока від цієї корови і рукою установлює зубчате колесо лічильного пристрою на нульову поділку. Потім доїльний апарат підключає другій корові і т.д. Пропоноване технічне рішення забезпечує стабілізацію вакууму і потоку молока, яке подається в верхній молокопровід суцільним потоком без коливань, що запобігає збиванню жирових шариків і піни, тобто без втрат якості. Крім цього, відпадає необхідність мати додаткове обладнання і витрачати час для вимірювання кількості надоєного молока від кожної корови при контрольних доїннях, так як ця операція в пропонованому технічному рішенні автоматично виконується під час доїння. У зв'язку із стабілізацією вакууму доїння в молокопровід можна проводити при меншому на 10...15% вакуумі від рекомендованого, що буде сприятливо впливати на вим'я корів (менше маститів). 2 30050 Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
