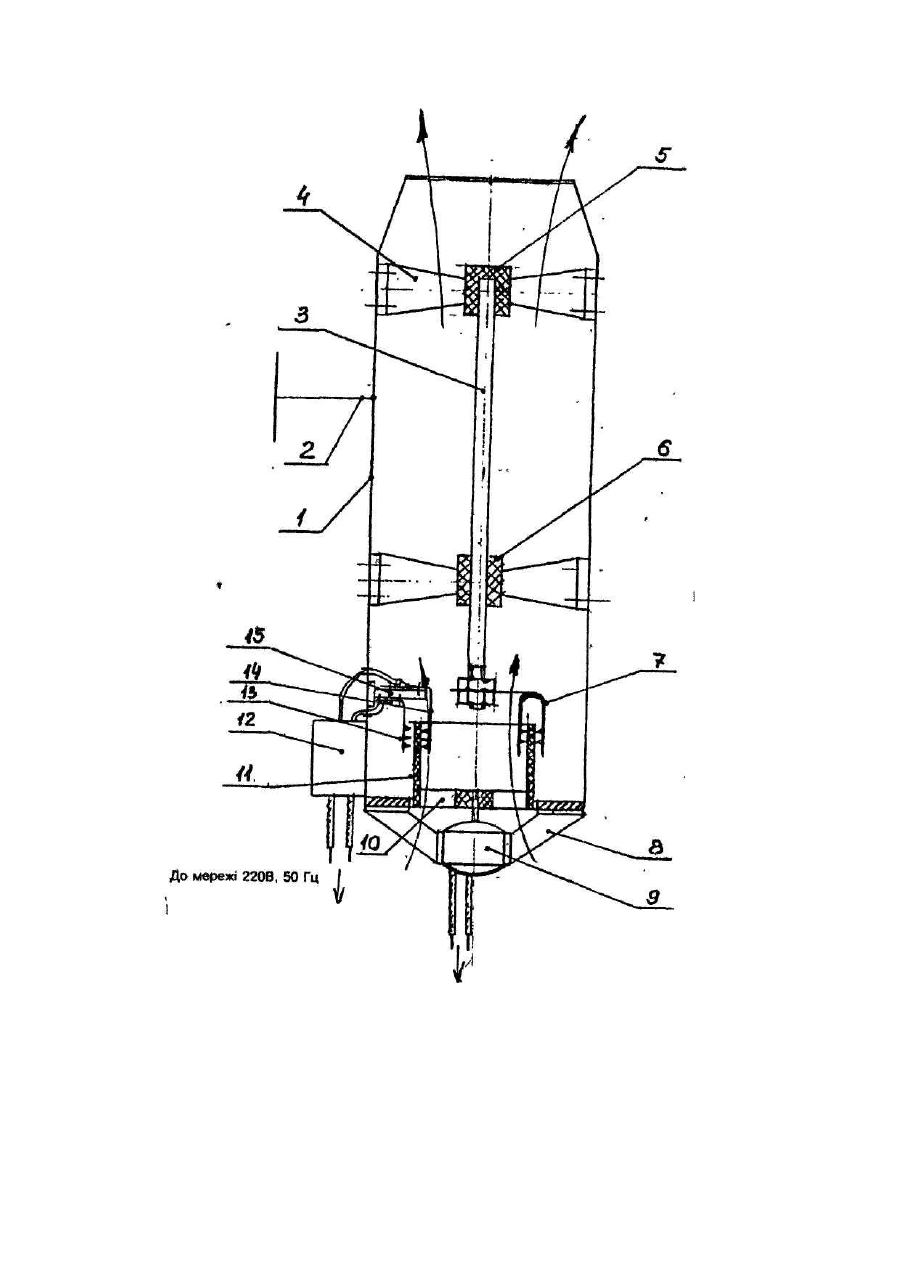

Електричний фільтр для ловлення часток пилу

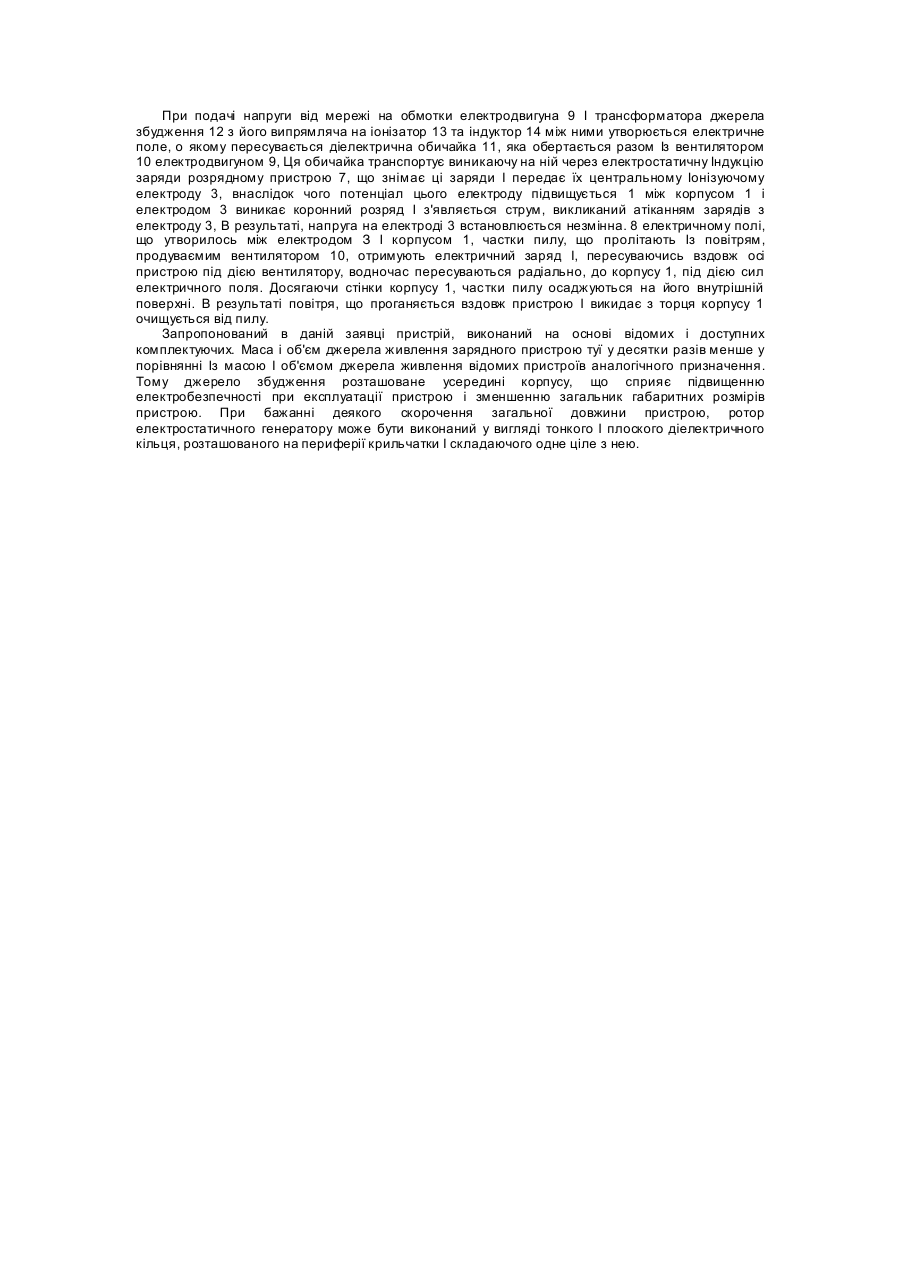

Винахід відноситься до газових фільтрів, які ловлять пилові частки, що мають здібність заряджатись, І може бути використаний для очистки повітря в приміщеннях, де за умовами технології робіт утворюється пил, тобто у текстильній, металургійній, деревообробній, харчовій, гірськовидобувній промисловості, в промисловості будматеріалів, в банках, а також в приміщеннях де за умовами роботи не допускається скопления пилу: на приладобудівних підприємствах І в медицині. Крім того, винахід може використовуватись в пристроях, де потребується безперервна вентиляція І, водночас, живлення окремих вузлів обладнання високою напругою при малих споживаємих струмах: в електрокопіювальних апаратах, в аероіонізаторах, у фарбуючи х пристроях автомобільної промисловості та при виробництві холодильників, пральних машин та іншої продукції, що потребує електростатичного пофарбування великих площин. Відомі аналогічні електростатичні фільтри І сепаратори, які виділяють тверду фазу Із газового середовища, що мають зарядні електроди І живляться від джерел постійного струму високої напруги (наприклад, авт. св. № 59932, 92348,105855,457481, 159710, кл, В 03 С 03/01-03/68). Найбільш близьким за задумом є вентилятор пиловідокремлювач по авт св. № 1366219, кл. В 03 с 3/14, у якого колесо вентилятора виконане Із діелектричного матеріалу 1 електрозаряджене, дякуючи чому частки пилу, що попадають в пиловідділяч після вентилятора, отримують відначальний заряд і далі швидше рухаються від центрального до периферійного Іонізуючого електроду під дією електричного поля, утворюємого цими електродами, що повинно підвищити ефективність осаджєня пилу. У всі х відомих електричних пиловіддаляючих пристроях передбачено живлення Іонізуючих електродів від джерел високої напруги, в якості яких використовують високовольтні трансформатори 1 різноманітні випрямлячі. Такі джерела є достатньо громіздкими, не дивлячись на відносно малу потребуєму потужність, що пояснюється необхідністю використання для ізоляції підвищуючої обмотки діелектричних матеріалів достатньо високої товщини та необхідністю великих повітряних проміжків між провідниками, що знаходяться під високим потенціалом (80-100 кВ) І магнітопроводом а також поміж цими провідниками і стінками захисного корпусу джерела живлення. Крім того, для з'єднання джерела живлення з іонізуючими електродами потрібні провідники з високовольтною Ізоляцією, що мають значний зовнішній діаметр І не зручні у встановленні. Наявність роздільно встановлюємих Іонізуючих електродів 1 високовольтного джерела живлення підвищує небезпеку ураження обслуговуючо го персоналу електричним струмом і, практично, робить неможливим вcтaнoвлeня подібних пристроїв всередині приміщень в межах досягаємості Із боку персоналу, що працює в цих приміщеннях. Наявність дооблочного виконання призводить до значної ваги і великим загальним габаритам відомих пристроїв. Ціль винаходу - утворити моноблочний електричний фільтр для ловлення пилових часток з меньшими габаритами і масою та найбільш безпечного в обслуговуванні 1 користуванні порівняно із відомими аналогічними пристроями. Поставлена мета досягається тим, що запропонований електричний фільтр складається із заземленого металевого корпусу, нагнітального вентилятору, фільтруючи х електродів І приєднаного до них джерела високої напруги відрізняється тим, що крильчатка вентилятора виконана із діелектрика і оточена по периферії механічно зв'язаною із нею циліндричною обичайкою з того ж діелектричного матеріалу. Ця обичайка є ротором (транспортером) електростатичного генератору, що служить джерелом високої напруги для вказаних фільтруючи х (іонізуючих) електродів. Статором електростатичного генератору є нерухомі зарядний І розрядний пристрої, що складаються Із Іонізаторів та Індукторів, до-рєчі між Іонізатором та індуктором зарядного пристрою прикладена напруга від випрямляча, що знаходиться у електрофільтри І відокремленого від мережі Ізолюючим трансформатором, а Індуктор І іонізатор разрядного пристрою з'єднані між собою накоротко І приєднані до незаземленого електроду фільтра. Ротор електростатичного генератора в запропонованому пристрої може бути виконаний і у вигляді плоского діелектричного кільця, механічно пов'язаного Із крильчаткою вентилятора. Суть винаходу пояснюється кресленням, на якому зазначені: 1 - корпус (іонізуючий електрод), 2 - заземлення, 3 -центральний Іонізуючий електрод, 4 - центруючі діелектричні кронштейни, 5 кінцевий ізолятор, 6 - центральний ізолятор, 7 - рочрядний пристрій, 8 - кронштейн двигуна, 9 електродвигун, 10 - вентилятор, 11 - обичайка, 12 - джерело збудження (трансформатор Із випрямлячем), 13 - Іонізатор зарядного пристрою, 14 - Індуктор зарядного пристрою, 15 Ізоляційний кронштейн. Електричний фільтр улаштований наступним чином. В циліндричному корпусі 1, що є одним з осаджуючих пил (Іонізуючих) електродів, на центруючих діелектричних кронштейнах 4 закріплені кінцевий 5 І центральний 6 ізолятори, механічно з'єднуючі центральний іонізуючий електрод 3 із корпусом 1. Розрядний пристрій 7, охоплюючий діелектричну обичайку 11, механічно з'єднану із вентилятором 10, що приводиться в дію електродвигуном 9, електрично І механічно поєднано Із центральним електродом 3. Зарядний пристрій, що складається з іонізатора 13 та індуктора 14, механічно пов'язане ізоляційним кронштейном 15 з корпусом 1, а електрично з'єднано з випрямлячем джерела збудження, один з полюсів якого має також електричне з'єднання з корпусом 1. Первинна обмотка трансформатору приєднана до мережі змінного струму, рівно як і обмотки двигуна 9. Пристрій працює таким чином. При подачі напруги від мережі на обмотки електродвигуна 9 І трансформатора джерела збудження 12 з його випрямляча на іонізатор 13 та індуктор 14 між ними утворюється електричне поле, о якому пересувається діелектрична обичайка 11, яка обертається разом Із вентилятором 10 електродвигуном 9, Ця обичайка транспортує виникаючу на ній через електростатичну Індукцію заряди розрядному пристрою 7, що знімає ці заряди І передає їх центральному Іонізуючому електроду 3, внаслідок чого потенціал цього електроду підвищується 1 між корпусом 1 і електродом 3 виникає коронний розряд І з'являється струм, викликаний атіканням зарядів з електроду 3, В результаті, напруга на електроді 3 встановлюється незмінна. 8 електричному полі, що утворилось між електродом З І корпусом 1, частки пилу, що пролітають Із повітрям, продуваємим вентилятором 10, отримують електричний заряд І, пересуваючись вздовж осі пристрою під дією вентилятору, водночас пересуваються радіально, до корпусу 1, під дією сил електричного поля. Досягаючи стінки корпусу 1, частки пилу осаджуються на його внутрішній поверхні. В результаті повітря, що проганяється вздовж пристрою І викидає з торця корпусу 1 очищується від пилу. Запропонований в даній заявці пристрій, виконаний на основі відомих і доступних комплектуючих. Маса і об'єм джерела живлення зарядного пристрою туї у десятки разів менше у порівнянні Із масою І об'ємом джерела живлення відомих пристроїв аналогічного призначення. Тому джерело збудження розташоване усередині корпусу, що сприяє підвищенню електробезпечності при експлуатації пристрою і зменшенню загальник габаритних розмірів пристрою. При бажанні деякого скорочення загальної довжини пристрою, ротор електростатичного генератору може бути виконаний у вигляді тонкого І плоского діелектричного кільця, розташованого на периферії крильчатки І складаючого одне ціле з нею.
