Гіпоксикатор у-02

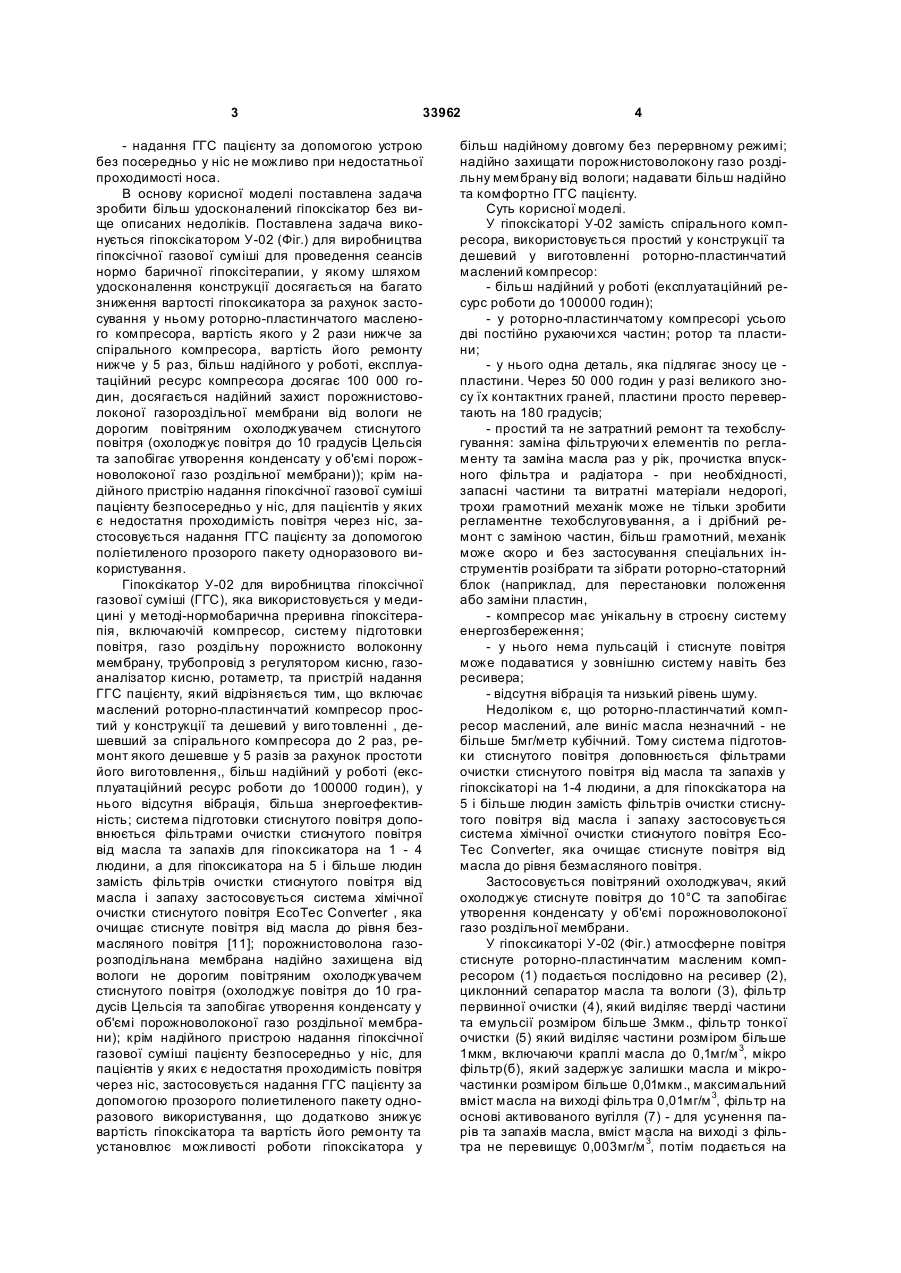

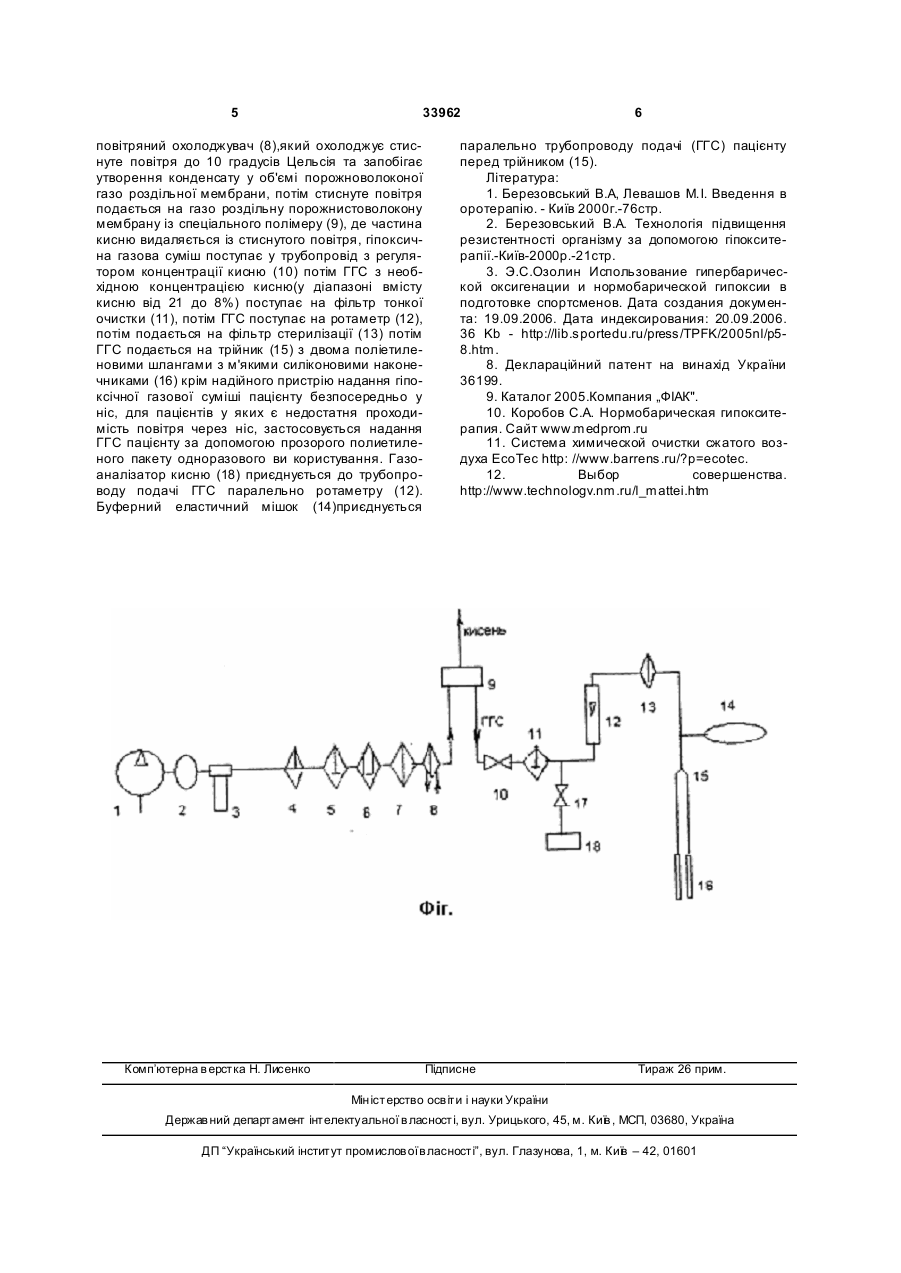

Гіпоксикатор для виробництва гіпоксичної газової суміші (ГГС), що включає компресор, систему підготовки повітря, газорозподільну порожнистоволоконну мембрану, тр убопровід з регулятором кисню, газоаналізатор кисню, ротаметр та пристрій надання ГГС пацієнту, який відрізняється тим, що включає масляний роторно-пластинчатий компресор, при цьому система підготовки стиснутого повітря містить фільтри очистки стиснутого повітря 3 33962 - надання ГГС пацієнту за допомогою устрою без посередньо у ніс не можливо при недостатньої проходимості носа. В основу корисної моделі поставлена задача зробити більш удосконалений гіпоксікатор без вище описаних недоліків. Поставлена задача виконується гіпоксікатором У-02 (Фіг.) для виробництва гіпоксічної газової суміші для проведення сеансів нормо баричної гіпоксітерапии, у якому шляхом удосконалення конструкції досягається на багато зниження вартості гіпоксикатора за рахунок застосування у ньому роторно-пластинчатого масленого компресора, вартість якого у 2 рази нижче за спірального компресора, вартість його ремонту нижче у 5 раз, більш надійного у роботі, експлуатаційний ресурс компресора досягає 100 000 годин, досягається надійний захист порожнистоволоконої газороздільної мембрани від вологи не дорогим повітряним охолоджувачем стиснутого повітря (охолоджує повітря до 10 градусів Цельсія та запобігає утворення конденсату у об'ємі порожноволоконої газо роздільної мембрани)); крім надійного пристрію надання гіпоксічної газової суміші пацієнту безпосередньо у ніс, для пацієнтів у яких є недостатня проходимість повітря через ніс, застосовується надання ГГС пацієнту за допомогою поліетиленого прозорого пакету одноразового використування. Гіпоксікатор У-02 для виробництва гіпоксічної газової суміші (ГГС), яка використовується у медицині у методі-нормобарична преривна гіпоксітерапія, включаючій компресор, систему підготовки повітря, газо роздільну порожнисто волоконну мембрану, трубопровід з регулятором кисню, газоаналізатор кисню, ротаметр, та пристрій надання ГГС пацієнту, який відрізняється тим, що включає маслений роторно-пластинчатий компресор простий у конструкції та дешевий у виго товленні , дешевший за спірального компресора до 2 раз, ремонт якого дешевше у 5 разів за рахунок простоти його виготовлення,, більш надійний у роботі (експлуатаційний ресурс роботи до 100000 годин), у нього відсутня вібрація, більша знергоефективність; система підготовки стиснутого повітря доповнюється фільтрами очистки стиснутого повітря від масла та запахів для гіпоксикатора на 1 - 4 людини, а для гіпоксикатора на 5 і більше людин замість фільтрів очистки стиснутого повітря від масла і запаху застосовується система хімічної очистки стиснутого повітря EcoTec Converter , яка очищає стиснуте повітря від масла до рівня безмасляного повітря [11]; порожнистоволона газорозподільнана мембрана надійно захищена від вологи не дорогим повітряним охолоджувачем стиснутого повітря (охолоджує повітря до 10 градусів Цельсія та запобігає утворення конденсату у об'ємі порожноволоконої газо роздільної мембрани); крім надійного пристрою надання гіпоксічної газової суміші пацієнту безпосередньо у ніс, для пацієнтів у яких є недостатня проходимість повітря через ніс, застосовується надання ГГС пацієнту за допомогою прозорого полиетиленого пакету одноразового використування, що додатково знижує вартість гіпоксікатора та вартість його ремонту та установлює можливості роботи гіпоксікатора у 4 більш надійному довгому без перервному режимі; надійно захищати порожнистоволокону газо роздільну мембрану від вологи; надавати більш надійно та комфортно ГГС пацієнту. Суть корисної моделі. У гіпоксікаторі У-02 замість спірального компресора, використовується простий у конструкції та дешевий у виготовленні роторно-пластинчатий маслений компресор: - більш надійний у роботі (експлуатаційний ресурс роботи до 100000 годин); - у роторно-пластинчатому компресорі усього дві постійно рухаючи хся частин; ротор та пластини; - у нього одна деталь, яка підлягає зносу це пластини. Через 50 000 годин у разі великого зносу їх контактних граней, пластини просто перевертають на 180 градусів; - простий та не затратний ремонт та техобслугування: заміна фільтруючи х елементів по регламенту та заміна масла раз у рік, прочистка впускного фільтра и радіатора - при необхідності, запасні частини та витратні матеріали недорогі, трохи грамотний механік може не тільки зробити регламентне техобслуговування, а і дрібний ремонт с заміною частин, більш грамотний, механік може скоро и без застосування спеціальних інструментів розібрати та зібрати роторно-статорний блок (наприклад, для перестановки положення або заміни пластин, - компресор має унікальну в строєну систему енергозбереження; - у нього нема пульсацій і стиснуте повітря може подаватися у зовнішню систему навіть без ресивера; - відсутня вібрація та низький рівень шуму. Недоліком є, що роторно-пластинчатий компресор маслений, але виніс масла незначний - не більше 5мг/метр кубічний. Тому система підготовки стиснутого повітря доповнюється фільтрами очистки стиснутого повітря від масла та запахів у гіпоксікаторі на 1-4 людини, а для гіпоксікатора на 5 і більше людин замість фільтрів очистки стиснутого повітря від масла і запаху застосовується система хімічної очистки стиснутого повітря ЕсоТес Converter, яка очищає стиснуте повітря від масла до рівня безмасляного повітря. Застосовується повітряний охолоджувач, який охолоджує стиснуте повітря до 10°С та запобігає утворення конденсату у об'ємі порожноволоконої газо роздільної мембрани. У гіпоксикаторі У-02 (Фіг.) атмосферне повітря стиснуте роторно-пластинчатим масленим компресором (1) подається послідовно на ресивер (2), циклонний сепаратор масла та вологи (3), фільтр первинної очистки (4), який виділяє тверді частини та емульсії розміром більше 3мкм., фільтр тонкої очистки (5) який виділяє частини розміром більше 1мкм, включаючи краплі масла до 0,1мг/м 3, мікро фільтр(б), який задержує залишки масла и мікрочастинки розміром більше 0,01мкм., максимальний вміст масла на виході фільтра 0,01мг/м 3, фільтр на основі активованого вугілля (7) - для усунення парів та запахів масла, вміст масла на виході з фільтра не перевищує 0,003мг/м 3, потім подається на 5 33962 повітряний охолоджувач (8),який охолоджує стиснуте повітря до 10 градусів Цельсія та запобігає утворення конденсату у об'ємі порожноволоконої газо роздільної мембрани, потім стиснуте повітря подається на газо роздільну порожнистоволокону мембрану із спеціального полімеру (9), де частина кисню видаляється із стиснутого повітря, гіпоксична газова суміш поступає у трубопровід з регулятором концентрації кисню (10) потім ГГС з необхідною концентрацією кисню(у діапазоні вмісту кисню від 21 до 8%) поступає на фільтр тонкої очистки (11), потім ГГС поступає на ротаметр (12), потім подається на фільтр стерилізації (13) потім ГГС подається на трійник (15) з двома поліетиленовими шлангами з м'якими силіконовими наконечниками (16) крім надійного пристрію надання гіпоксічної газової суміші пацієнту безпосередньо у ніс, для пацієнтів у яких є недостатня проходимість повітря через ніс, застосовується надання ГГС пацієнту за допомогою прозорого полиетиленого пакету одноразового ви користування. Газоаналізатор кисню (18) приєднується до трубопроводу подачі ГГС паралельно ротаметру (12). Буферний еластичний мішок (14)приєднується Комп’ютерна в ерстка Н. Лисенко 6 паралельно трубопроводу подачі (ГГС) пацієнту перед трійником (15). Література: 1. Березовський В.А, Левашов M.I. Введення в оротерапію. - Київ 2000г.-76стр. 2. Березовський В.А. Технологія підвищення резистентності організму за допомогою гіпокситерапії.-Київ-2000р.-21стр. 3. Э.С.Озолин Использование гипербарической оксигенации и нормобарической гипоксии в подготовке спортсменов. Дата создания документа: 19.09.2006. Дата индексирования: 20.09.2006. 36 Kb - http://lib.sportedu.ru/press/TPFK/2005nl/p58.htm. 8. Деклараційний патент на винахід України 36199. 9. Каталог 2005.Компания „ФІАК". 10. Коробов С.А. Нормобарическая гипокситерапия. Сайт www.medprom.ru 11. Система химической очистки сжатого воздуха ЕсоТес http: //www.barrens.ru/?p=ecotec. 12. Выбор совершенства. http://www.technologv.nm.ru/l_mattei.htm Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
