Гвинтова компресорна установка

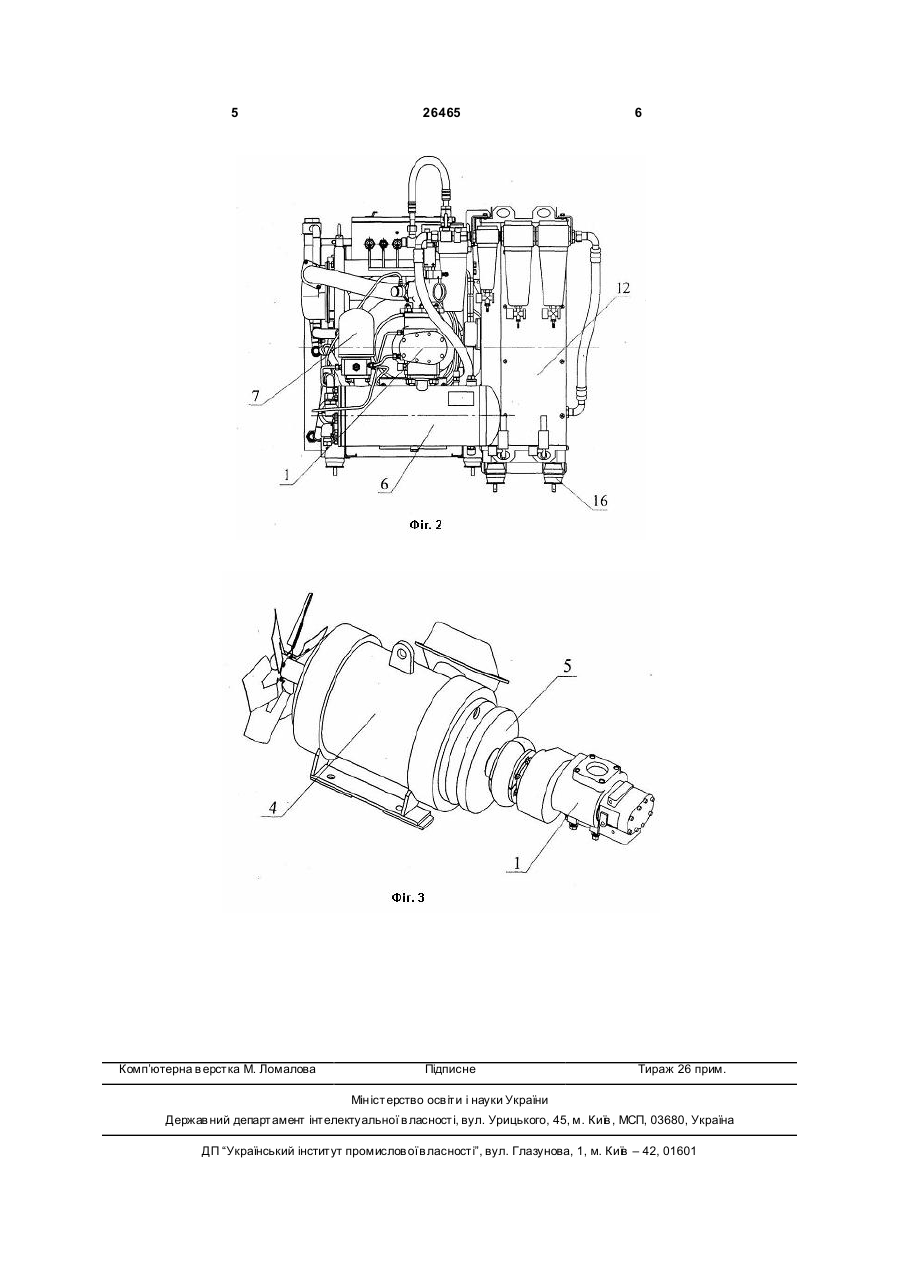

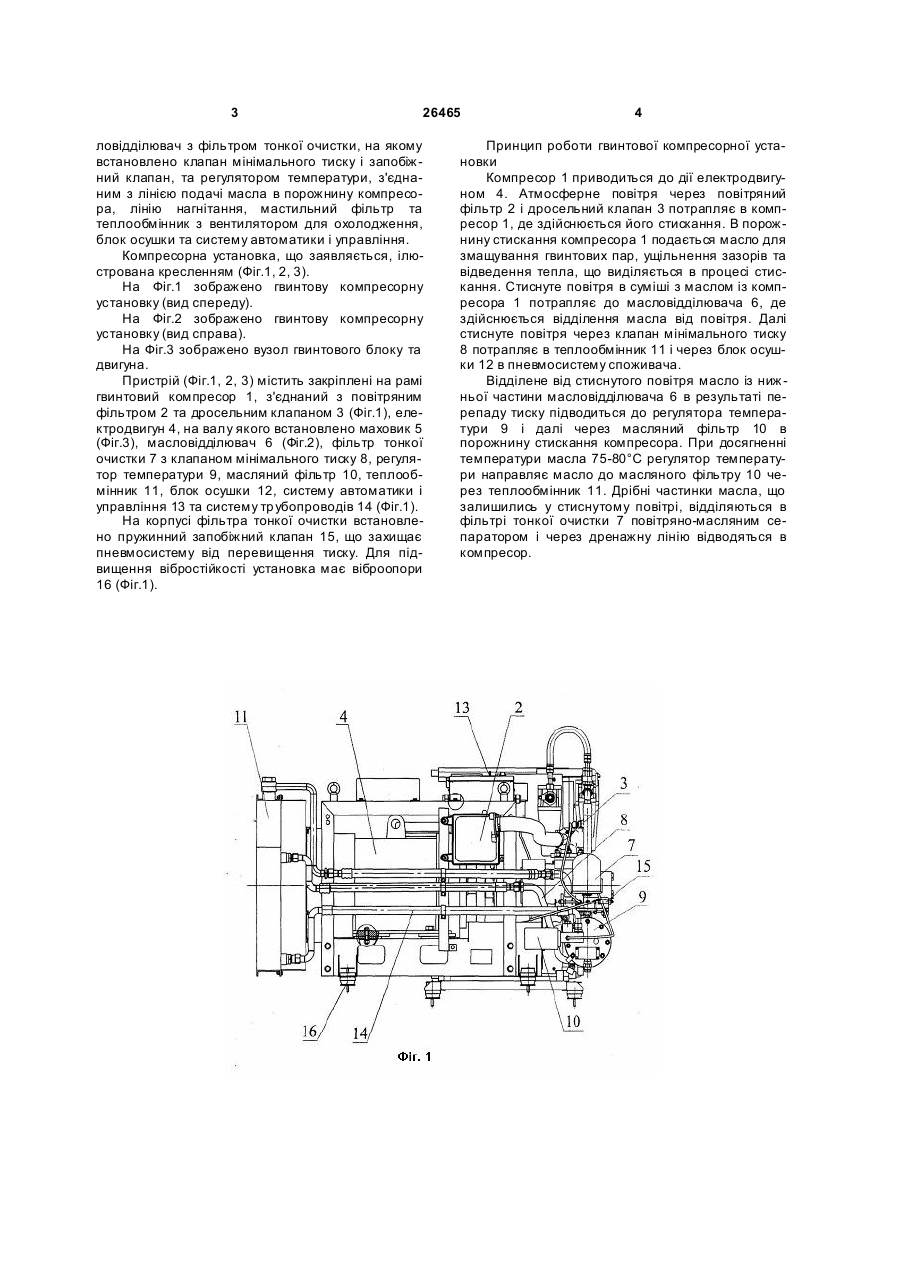

Гвинтова компресорна установка, що містить гвинтовий компресор з робочою порожниною та всмоктуючим патрубком, масловіддільник з лінією подачі масла в порожнину компресора, лінію нагні 3 26465 ловідділювач з фільтром тонкої очистки, на якому встановлено клапан мінімального тиску і запобіжний клапан, та регулятором температури, з'єднаним з лінією подачі масла в порожнину компресора, лінію нагнітання, мастильний фільтр та теплообмінник з вентилятором для охолодження, блок осушки та систему автоматики і управління. Компресорна установка, що заявляється, ілюстрована кресленням (Фіг.1, 2, 3). На Фіг.1 зображено гвинтову компресорну установку (вид спереду). На Фіг.2 зображено гвинтову компресорну установку (вид справа). На Фіг.3 зображено вузол гвинтового блоку та двигуна. Пристрій (Фіг.1, 2, 3) містить закріплені на рамі гвинтовий компресор 1, з'єднаний з повітряним фільтром 2 та дросельним клапаном 3 (Фіг.1), електродвигун 4, на валу якого встановлено маховик 5 (Фіг.3), масловідділювач 6 (Фіг.2), фільтр тонкої очистки 7 з клапаном мінімального тиску 8, регулятор температури 9, масляний фільтр 10, теплообмінник 11, блок осушки 12, систему автоматики і управління 13 та систему тр убопроводів 14 (Фіг.1). На корпусі фільтра тонкої очистки встановлено пружинний запобіжний клапан 15, що захищає пневмосистему від перевищення тиску. Для підвищення вібростійкості установка має віброопори 16 (Фіг.1). 4 Принцип роботи гвинтової компресорної установки Компресор 1 приводиться до дії електродвигуном 4. Атмосферне повітря через повітряний фільтр 2 і дросельний клапан 3 потрапляє в компресор 1, де здійснюється його стискання. В порожнину стискання компресора 1 подається масло для змащування гвинтових пар, ущільнення зазорів та відведення тепла, що виділяється в процесі стискання. Стиснуте повітря в суміші з маслом із компресора 1 потрапляє до масловідділювача 6, де здійснюється відділення масла від повітря. Далі стиснуте повітря через клапан мінімального тиску 8 потрапляє в теплообмінник 11 і через блок осушки 12 в пневмосистему споживача. Відділене від стиснутого повітря масло із ниж ньої частини масловідділювача 6 в результаті перепаду тиску підводиться до регулятора температури 9 і далі через масляний фільтр 10 в порожнину стискання компресора. При досягненні температури масла 75-80°С регулятор температури направляє масло до масляного фільтру 10 через теплообмінник 11. Дрібні частинки масла, що залишились у стиснутому повітрі, відділяються в фільтрі тонкої очистки 7 повітряно-масляним сепаратором і через дренажну лінію відводяться в компресор. 5 Комп’ютерна в ерстка М. Ломалова 26465 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
