Дробарка для здрібнення матеріалів

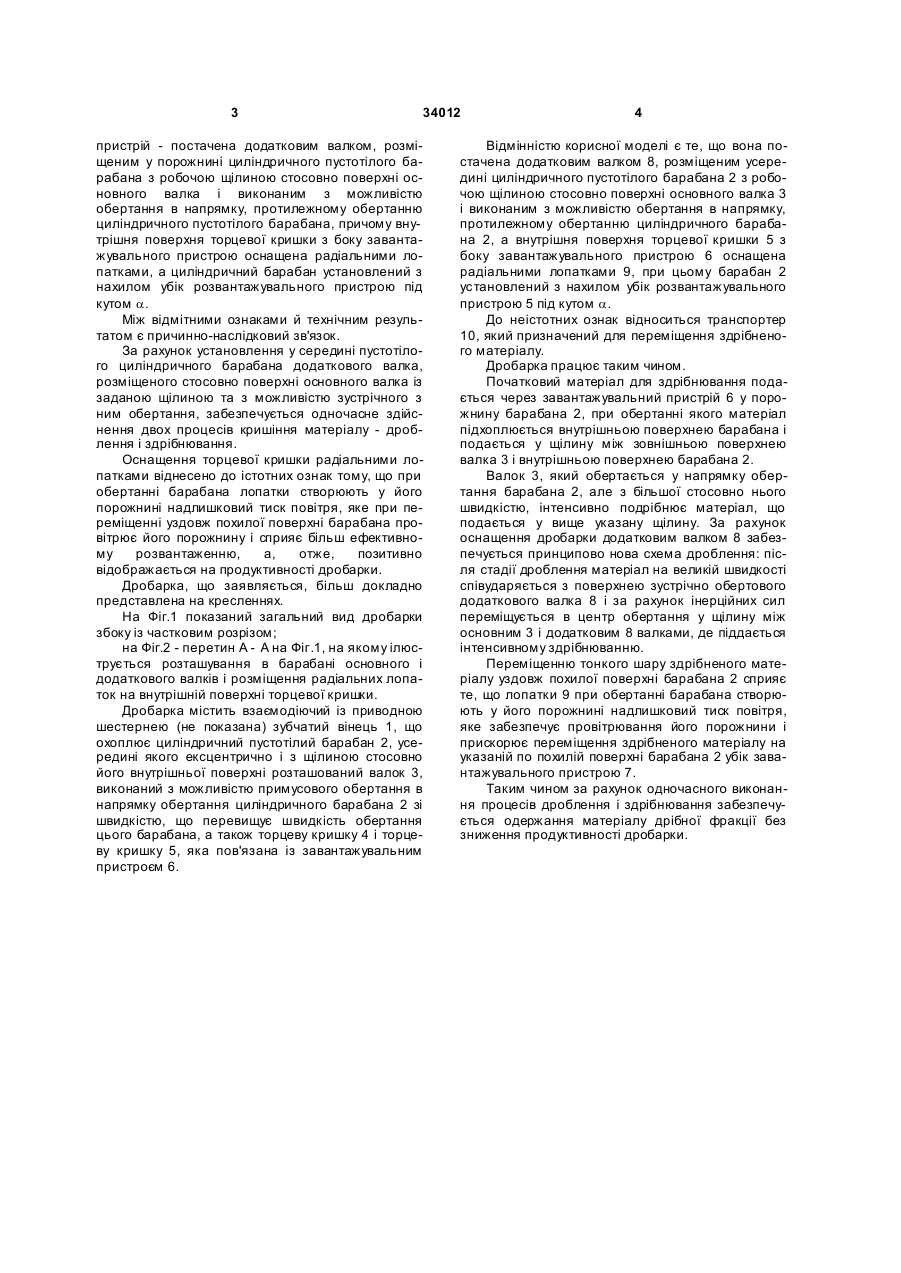

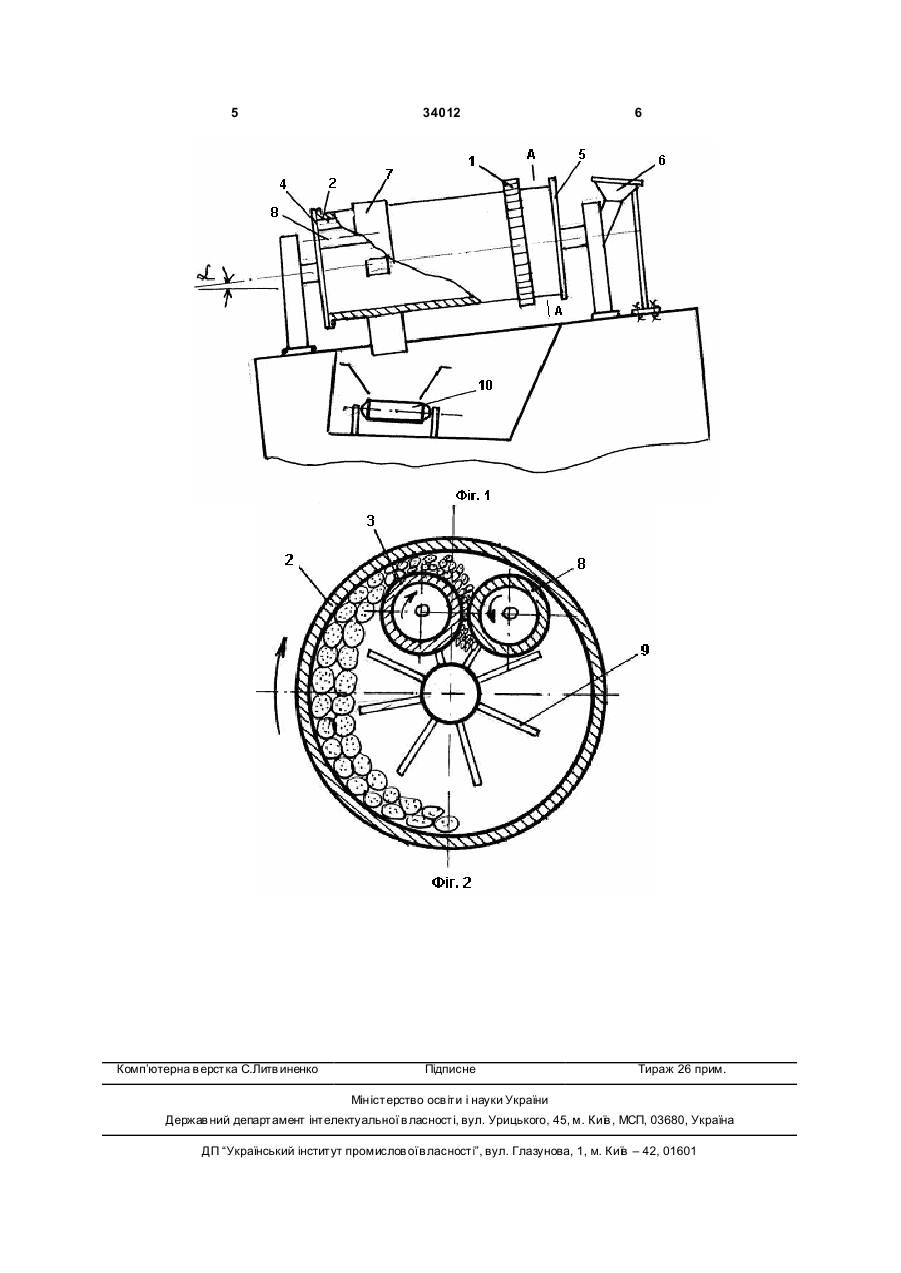

Дробарка для здрібнювання матеріалів, яка містить взаємодіючий із приводом обертання циліндричний пустотілий барабан, усередині якого ексцентрично і з щілиною відносно його внутрішньої поверхні розташований валок, виконаний з можливістю примусового обертання в напрямку обертання циліндричного пустотілого барабана зі 3 34012 пристрій - постачена додатковим валком, розміщеним у порожнині циліндричного пустотілого барабана з робочою щілиною стосовно поверхні основного валка і виконаним з можливістю обертання в напрямку, протилежному обертанню циліндричного пустотілого барабана, причому внутрішня поверхня торцевої кришки з боку завантажувального пристрою оснащена радіальними лопатками, а циліндричний барабан установлений з нахилом убік розвантажувального пристрою під кутом a. Між відмітними ознаками й технічним результатом є причинно-наслідковий зв'язок. За рахунок установлення у середині пустотілого циліндричного барабана додаткового валка, розміщеного стосовно поверхні основного валка із заданою щілиною та з можливістю зустрічного з ним обертання, забезпечується одночасне здійснення двох процесів кришіння матеріалу - дроблення і здрібнювання. Оснащення торцевої кришки радіальними лопатками віднесено до істотних ознак тому, що при обертанні барабана лопатки створюють у його порожнині надлишковий тиск повітря, яке при переміщенні уздовж похилої поверхні барабана провітрює його порожнину і сприяє більш ефективному розвантаженню, а, отже, позитивно відображається на продуктивності дробарки. Дробарка, що заявляється, більш докладно представлена на кресленнях. На Фіг.1 показаний загальний вид дробарки збоку із частковим розрізом; на Фіг.2 - перетин А - А на Фіг.1, на якому ілюструється розташування в барабані основного і додаткового валків і розміщення радіальних лопаток на внутрішній поверхні торцевої кришки. Дробарка містить взаємодіючий із приводною шестернею (не показана) зубчатий вінець 1, що охоплює циліндричний пустотілий барабан 2, усередині якого ексцентрично і з щілиною стосовно його внутрішньої поверхні розташований валок 3, виконаний з можливістю примусового обертання в напрямку обертання циліндричного барабана 2 зі швидкістю, що перевищує швидкість обертання цього барабана, а також торцеву кришку 4 і торцеву кришку 5, яка пов'язана із завантажувальним пристроєм 6. 4 Відмінністю корисної моделі є те, що вона постачена додатковим валком 8, розміщеним усередині циліндричного пустотілого барабана 2 з робочою щілиною стосовно поверхні основного валка 3 і виконаним з можливістю обертання в напрямку, протилежному обертанню циліндричного барабана 2, а внутрішня поверхня торцевої кришки 5 з боку завантажувального пристрою 6 оснащена радіальними лопатками 9, при цьому барабан 2 установлений з нахилом убік розвантажувального пристрою 5 під кутом a. До неістотних ознак відноситься транспортер 10, який призначений для переміщення здрібненого матеріалу. Дробарка працює таким чином. Початковий матеріал для здрібнювання подається через завантажувальний пристрій 6 у порожнину барабана 2, при обертанні якого матеріал підхоплюється внутрішньою поверхнею барабана і подається у щілину між зовнішньою поверхнею валка 3 і внутрішньою поверхнею барабана 2. Валок 3, який обертається у напрямку обертання барабана 2, але з більшої стосовно нього швидкістю, інтенсивно подрібнює матеріал, що подається у вище указану щілину. За рахунок оснащення дробарки додатковим валком 8 забезпечується принципово нова схема дроблення: після стадії дроблення матеріал на великій швидкості співударяється з поверхнею зустрічно обертового додаткового валка 8 і за рахунок інерційних сил переміщується в центр обертання у щілину між основним 3 і додатковим 8 валками, де піддається інтенсивному здрібнюванню. Переміщенню тонкого шару здрібненого матеріалу уздовж похилої поверхні барабана 2 сприяє те, що лопатки 9 при обертанні барабана створюють у його порожнині надлишковий тиск повітря, яке забезпечує провітрювання його порожнини і прискорює переміщення здрібненого матеріалу на указаній по похилій поверхні барабана 2 убік завантажувального пристрою 7. Таким чином за рахунок одночасного виконання процесів дроблення і здрібнювання забезпечується одержання матеріалу дрібної фракції без зниження продуктивності дробарки. 5 Комп’ютерна в ерстка C.Литв иненко 34012 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
