Гаситель енергії води

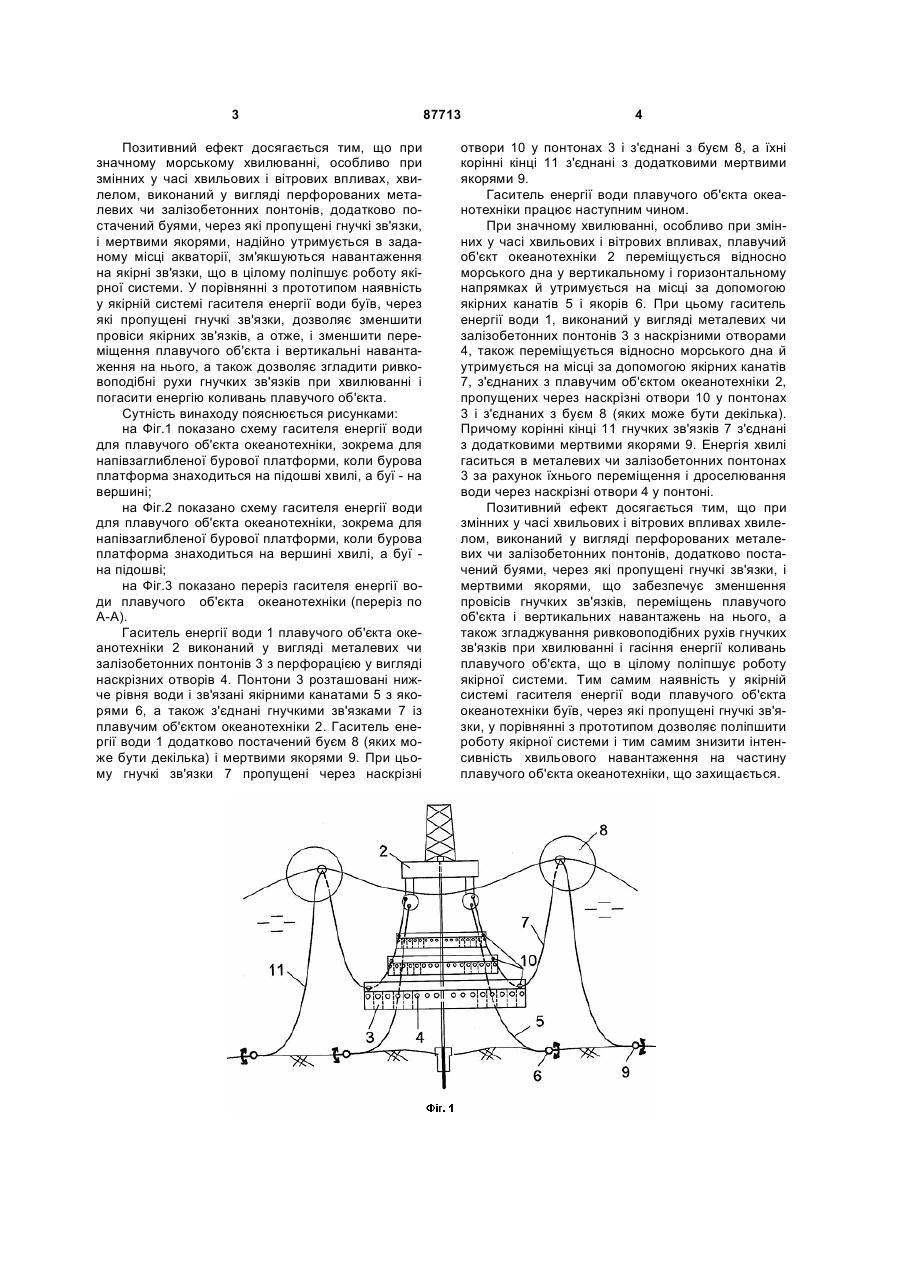

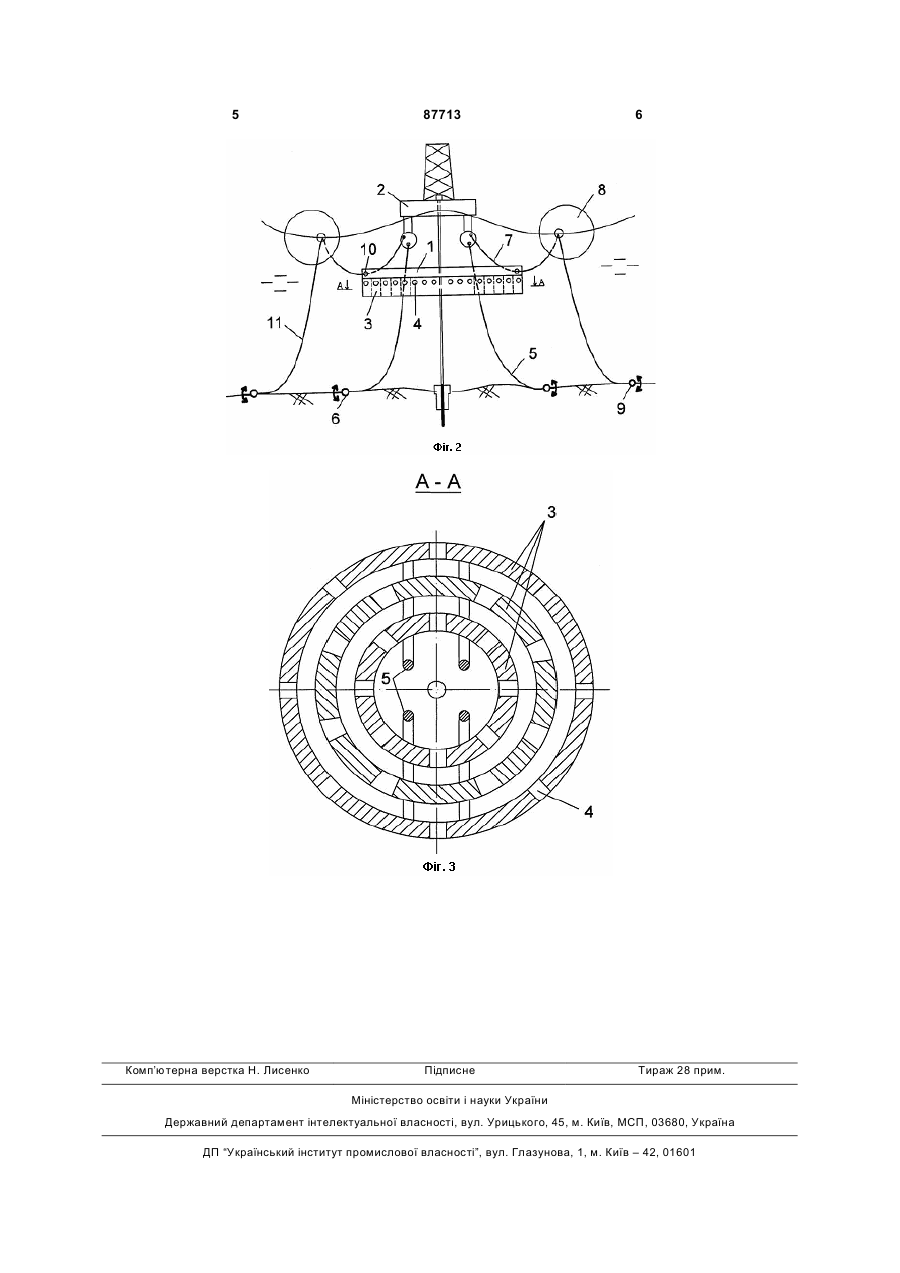

Гаситель енергії води плавучого об'єкта океанотехніки, що містить хвилелом, виконаний у вигляді металевих чи залізобетонних понтонів з перфорацією у вигляді наскрізних отворів, розташованих нижче рівня води, зв'язаних якірними канатами з якорями і з'єднаними гнучкими зв'язками з плавучим об'єктом океанотехніки, який відрізняється тим, що гаситель енергії води додатково оснащений буями і мертвими якорями, при цьому гнучкі зв'язки пропущені через наскрізні отвори в понтонах і через буї, а їхні корінні кінці з'єднані з мертвими якорями. (19) (21) a200706149 (22) 04.06.2007 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) БУГАЄНКО БОРИС АНДРІЙОВИЧ, ГАЛЬ АНАТОЛІЙ ФЕОДОСІЙОВИЧ, АНДРЕЙЧИКОВА ГАННА ЮРІЇВНА, АНИЩЕНКО АНДРІЙ ОЛЕКСАНДРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА (56) UA 18665 U, 15.11.2006 UA 17860, 16.10.2006 UA 77611 C2, 15.12.2006 SU 1437469 A1, 15.11.1988 3 Позитивний ефект досягається тим, що при значному морському хвилюванні, особливо при змінних у часі хвильових і вітрових впливах, хвилелом, виконаний у вигляді перфорованих металевих чи залізобетонних понтонів, додатково постачений буями, через які пропущені гнучкі зв'язки, і мертвими якорями, надійно утримується в заданому місці акваторії, зм'якшуються навантаження на якірні зв'язки, що в цілому поліпшує роботу якірної системи. У порівнянні з прототипом наявність у якірній системі гасителя енергії води буїв, через які пропущені гнучкі зв'язки, дозволяє зменшити провіси якірних зв'язків, а отже, і зменшити переміщення плавучого об'єкта і вертикальні навантаження на нього, а також дозволяє згладити ривковоподібні рухи гнучких зв'язків при хвилюванні і погасити енергію коливань плавучого об'єкта. Сутність винаходу пояснюється рисунками: на Фіг.1 показано схему гасителя енергії води для плавучого об'єкта океанотехніки, зокрема для напівзаглибленої бурової платформи, коли бурова платформа знаходиться на підошві хвилі, а буї - на вершині; на Фіг.2 показано схему гасителя енергії води для плавучого об'єкта океанотехніки, зокрема для напівзаглибленої бурової платформи, коли бурова платформа знаходиться на вершині хвилі, а буї на підошві; на Фіг.3 показано переріз гасителя енергії води плавучого об'єкта океанотехніки (переріз по А-А). Гаситель енергії води 1 плавучого об'єкта океанотехніки 2 виконаний у вигляді металевих чи залізобетонних понтонів 3 з перфорацією у вигляді наскрізних отворів 4. Понтони 3 розташовані нижче рівня води і зв'язані якірними канатами 5 з якорями 6, а також з'єднані гнучкими зв'язками 7 із плавучим об'єктом океанотехніки 2. Гаситель енергії води 1 додатково постачений буєм 8 (яких може бути декілька) і мертвими якорями 9. При цьому гнучкі зв'язки 7 пропущені через наскрізні 87713 4 отвори 10 у понтонах 3 і з'єднані з буєм 8, а їхні корінні кінці 11 з'єднані з додатковими мертвими якорями 9. Гаситель енергії води плавучого об'єкта океанотехніки працює наступним чином. При значному хвилюванні, особливо при змінних у часі хвильових і вітрових впливах, плавучий об'єкт океанотехніки 2 переміщується відносно морського дна у вертикальному і горизонтальному напрямках й утримується на місці за допомогою якірних канатів 5 і якорів 6. При цьому гаситель енергії води 1, виконаний у вигляді металевих чи залізобетонних понтонів 3 з наскрізними отворами 4, також переміщується відносно морського дна й утримується на місці за допомогою якірних канатів 7, з'єднаних з плавучим об'єктом океанотехніки 2, пропущених через наскрізні отвори 10 у понтонах 3 і з'єднаних з буєм 8 (яких може бути декілька). Причому корінні кінці 11 гнучких зв'язків 7 з'єднані з додатковими мертвими якорями 9. Енергія хвилі гаситься в металевих чи залізобетонних понтонах 3 за рахунок їхнього переміщення і дроселювання води через наскрізні отвори 4 у понтоні. Позитивний ефект досягається тим, що при змінних у часі хвильових і вітрових впливах хвилелом, виконаний у вигляді перфорованих металевих чи залізобетонних понтонів, додатково постачений буями, через які пропущені гнучкі зв'язки, і мертвими якорями, що забезпечує зменшення провісів гнучких зв'язків, переміщень плавучого об'єкта і вертикальних навантажень на нього, а також згладжування ривковоподібних рухів гнучких зв'язків при хвилюванні і гасіння енергії коливань плавучого об'єкта, що в цілому поліпшує роботу якірної системи. Тим самим наявність у якірній системі гасителя енергії води плавучого об'єкта океанотехніки буїв, через які пропущені гнучкі зв'язки, у порівнянні з прототипом дозволяє поліпшити роботу якірної системи і тим самим знизитиінтенсивність хвильового навантаження на частину плавучого об'єкта океанотехніки, що захищається. 5 Комп’ютерна верстка Н. Лиcенко 87713 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
