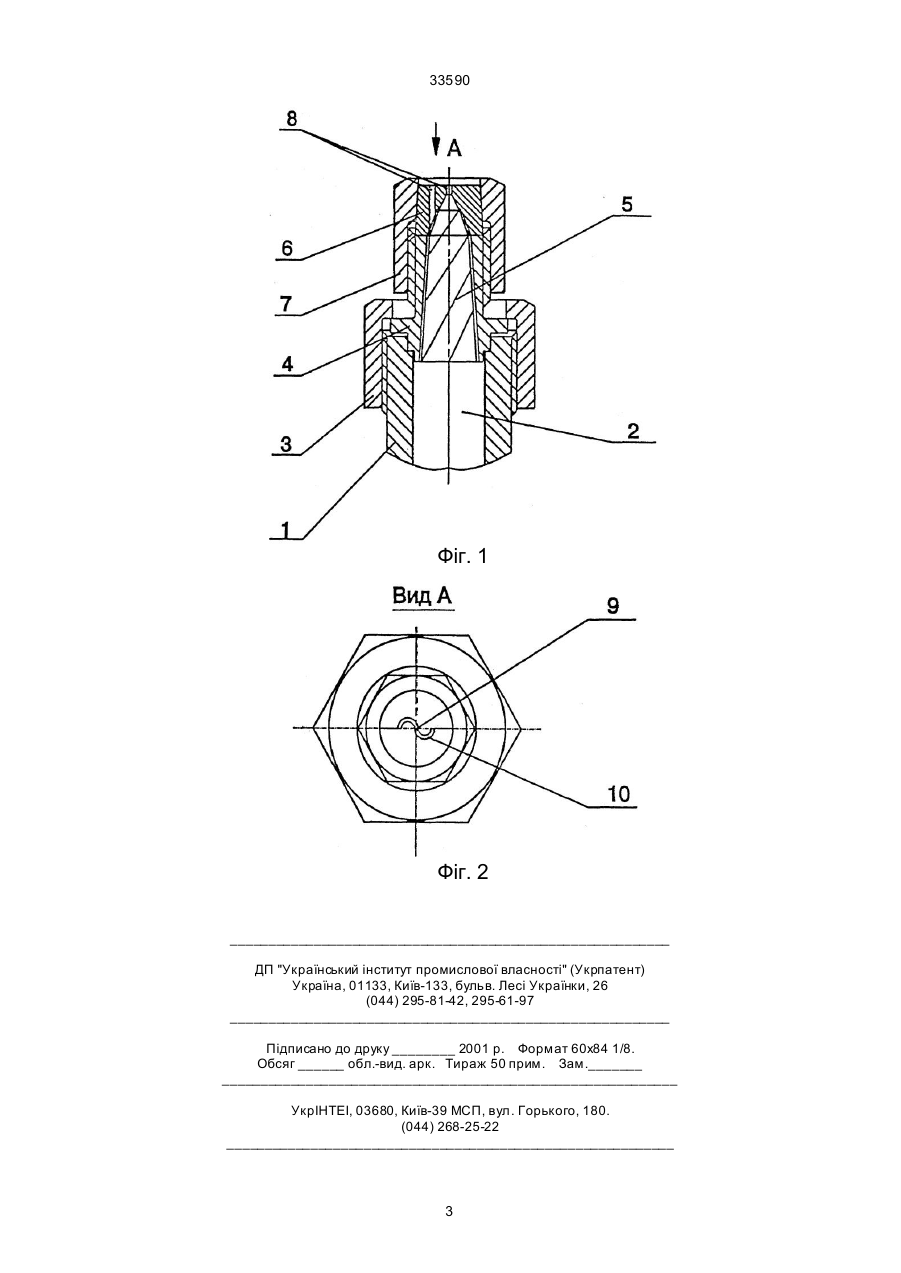

Сопло для гідрозбиву окалини

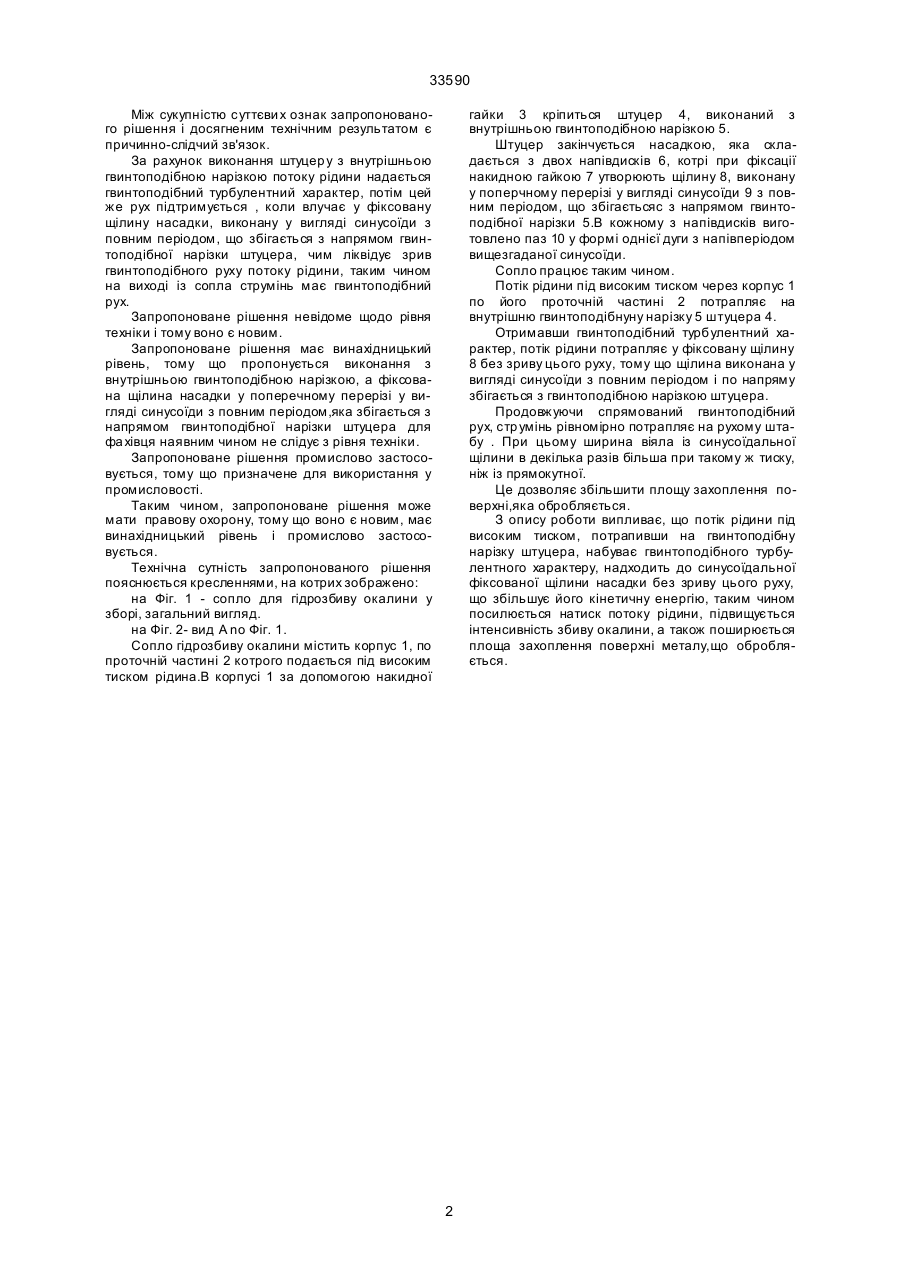

Сопло для гідрозбиву окалини, яке скла 33590 Між сукупністю суттєви х ознак запропонованого рішення і досягненим технічним результатом є причинно-слідчий зв'язок. За рахунок виконання штуцер у з внутрішньою гвинтоподібною нарізкою потоку рідини надається гвинтоподібний турбулентний характер, потім цей же рух підтримується , коли влучає у фіксовану щілину насадки, виконану у вигляді синусоїди з повним періодом, що збігається з напрямом гвинтоподібної нарізки штуцера, чим ліквідує зрив гвинтоподібного руху потоку рідини, таким чином на виході із сопла струмінь має гвинтоподібний рух. Запропоноване рішення невідоме щодо рівня техніки і тому воно є новим. Запропоноване рішення має винахідницький рівень, тому що пропонується виконання з внутрішньою гвинтоподібною нарізкою, а фіксована щілина насадки у поперечному перерізі у вигляді синусоїди з повним періодом,яка збігається з напрямом гвинтоподібної нарізки штуцера для фа хівця наявним чином не слідує з рівня техніки. Запропоноване рішення промислово застосовується, тому що призначене для використання у промисловості. Таким чином, запропоноване рішення може мати правову охорону, тому що воно є новим, має винахідницький рівень і промислово застосовується. Технічна сутність запропонованого рішення пояснюється кресленнями, на котрих зображено: на Фіг. 1 - сопло для гідрозбиву окалини у зборі, загальний вигляд. на Фіг. 2- вид A no Фіг. 1. Сопло гідрозбиву окалини містить корпус 1, по проточній частині 2 котрого подається під високим тиском рідина.В корпусі 1 за допомогою накидної гайки 3 кріпиться штуцер 4, виконаний з внутрішньою гвинтоподібною нарізкою 5. Штуцер закінчується насадкою, яка складається з двох напівдисків 6, котрі при фіксації накидною гайкою 7 утворюють щілину 8, виконану у поперчному перерізі у вигляді синусоїди 9 з повним періодом, що збігаєтьсяс з напрямом гвинтоподібної нарізки 5.В кожному з напівдисків виготовлено паз 10 у формі однієї дуги з напівперіодом вищезгаданої синусоїди. Сопло працює таким чином. Потік рідини під високим тиском через корпус 1 по його проточній частині 2 потрапляє на внутрішню гвинтоподібнуну нарізку 5 штуцера 4. Отримавши гвинтоподібний турбулентний характер, потік рідини потрапляє у фіксовану щілину 8 без зриву цього руху, тому що щілина виконана у вигляді синусоїди з повним періодом і по напряму збігається з гвинтоподібною нарізкою штуцера. Продовжуючи спрямований гвинтоподібний рух, стр умінь рівномірно потрапляє на рухому штабу . При цьому ширина віяла із синусоїдальної щілини в декілька разів більша при такому ж тиску, ніж із прямокутної. Це дозволяє збільшити площу захоплення поверхні,яка обробляється. З опису роботи випливає, що потік рідини під високим тиском, потрапивши на гвинтоподібну нарізку штуцера, набуває гвинтоподібного турбулентного характеру, надходить до синусоїдальної фіксованої щілини насадки без зриву цього руху, що збільшує його кінетичну енергію, таким чином посилюється натиск потоку рідини, підвищується інтенсивність збиву окалини, а також поширюється площа захоплення поверхні металу,що обробляється. 2 33590 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
