Машина ливарна для виготовлення пінополіуретану або поролону мвт-02 двовихрова

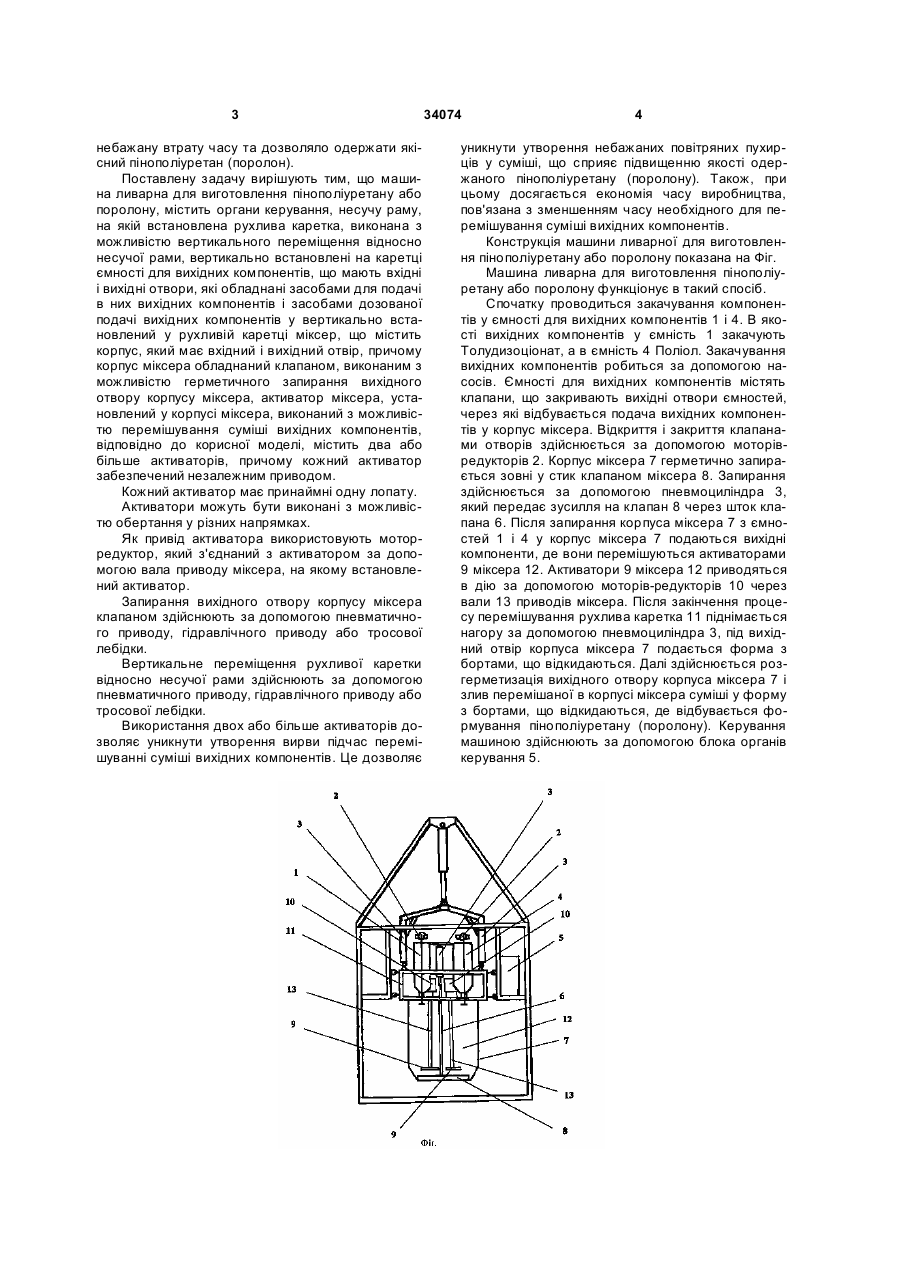

1. Машина ливарна для виготовлення пінополіуретану або поролону, що містить органи керування, несучу раму, на якій встановлена рухлива каретка, виконана з можливістю вертикального переміщення відносно несучої рами, вертикально встановлені на каретці ємності для вихідних компонентів, що мають вхідні та вихідні отвори, які обладнані засобами для подачі в них вихідних компонентів і засобами дозованої подачі вихідних компонентів у вертикально встановлений у рухливій каретці міксер, що містить корпус, який має вхідний та вихідний отвори, причому корпус міксера обладнаний клапаном, виконаним з можливістю герметичного запирання вихідного отвору корпусу міксера, активатор міксера, встановлений у корпусі міксера, виконаний з можливістю перемішування суміші вихідних компонентів, яка відрізняється тим, що містить два або більше активаторів, при U 2 (19) 1 3 небажану втрату часу та дозволяло одержати якісний пінополіуретан (поролон). Поставлену задачу вирішують тим, що машина ливарна для виготовлення пінополіуретану або поролону, містить органи керування, несучу раму, на якій встановлена рухлива каретка, виконана з можливістю вертикального переміщення відносно несучої рами, вертикально встановлені на каретці ємності для вихідних компонентів, що мають вхідні і вихідні отвори, які обладнані засобами для подачі в них вихідних компонентів і засобами дозованої подачі вихідних компонентів у вертикально встановлений у рухливій каретці міксер, що містить корпус, який має вхідний і вихідний отвір, причому корпус міксера обладнаний клапаном, виконаним з можливістю герметичного запирання вихідного отвору корпусу міксера, активатор міксера, установлений у корпусі міксера, виконаний з можливістю перемішування суміші вихідних компонентів, відповідно до корисної моделі, містить два або більше активаторів, причому кожний активатор забезпечений незалежним приводом. Кожний активатор має принаймні одну лопату. Активатори можуть бути виконані з можливістю обертання у різних напрямках. Як привід активатора використовують моторредуктор, який з'єднаний з активатором за допомогою вала приводу міксера, на якому встановлений активатор. Запирання вихідного отвору корпусу міксера клапаном здійснюють за допомогою пневматичного приводу, гідравлічного приводу або тросової лебідки. Вертикальне переміщення рухливої каретки відносно несучої рами здійснюють за допомогою пневматичного приводу, гідравлічного приводу або тросової лебідки. Використання двох або більше активаторів дозволяє уникнути утворення вирви підчас перемішуванні суміші вихідних компонентів. Це дозволяє 34074 4 уникнути утворення небажаних повітряних пухирців у суміші, що сприяє підвищенню якості одержаного пінополіуретану (поролону). Також, при цьому досягається економія часу виробництва, пов'язана з зменшенням часу необхідного для перемішування суміші вихідних компонентів. Конструкція машини ливарної для виготовлення пінополіуретану або поролону показана на Фіг. Машина ливарна для виготовлення пінополіуретану або поролону функціонує в такий спосіб. Спочатку проводиться закачування компонентів у ємності для вихідних компонентів 1 і 4. В якості вихідних компонентів у ємність 1 закачують Толудизоціонат, а в ємність 4 Поліол. Закачування вихідних компонентів робиться за допомогою насосів. Ємності для вихідних компонентів містять клапани, що закривають вихідні отвори ємностей, через які відбувається подача вихідних компонентів у корпус міксера. Відкриття і закриття клапанами отворів здійснюється за допомогою моторівредукторів 2. Корпус міксера 7 герметично запирається зовні у стик клапаном міксера 8. Запирання здійснюється за допомогою пневмоциліндра 3, який передає зусилля на клапан 8 через шток клапана 6. Після запирання корпуса міксера 7 з ємностей 1 і 4 у корпус міксера 7 подаються вихідні компоненти, де вони перемішуються активаторами 9 міксера 12. Активатори 9 міксера 12 приводяться в дію за допомогою моторів-редукторів 10 через вали 13 приводів міксера. Після закінчення процесу перемішування рухлива каретка 11 піднімається нагору за допомогою пневмоциліндра 3, під вихідний отвір корпуса міксера 7 подається форма з бортами, що відкидаються. Далі здійснюється розгерметизація вихідного отвору корпуса міксера 7 і злив перемішаної в корпусі міксера суміші у форму з бортами, що відкидаються, де відбувається формування пінополіуретану (поролону). Керування машиною здійснюють за допомогою блока органів керування 5. 5 Комп’ютерна верстка І.Скворцова 34074 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
