Ежекційний багатосопловий пальник

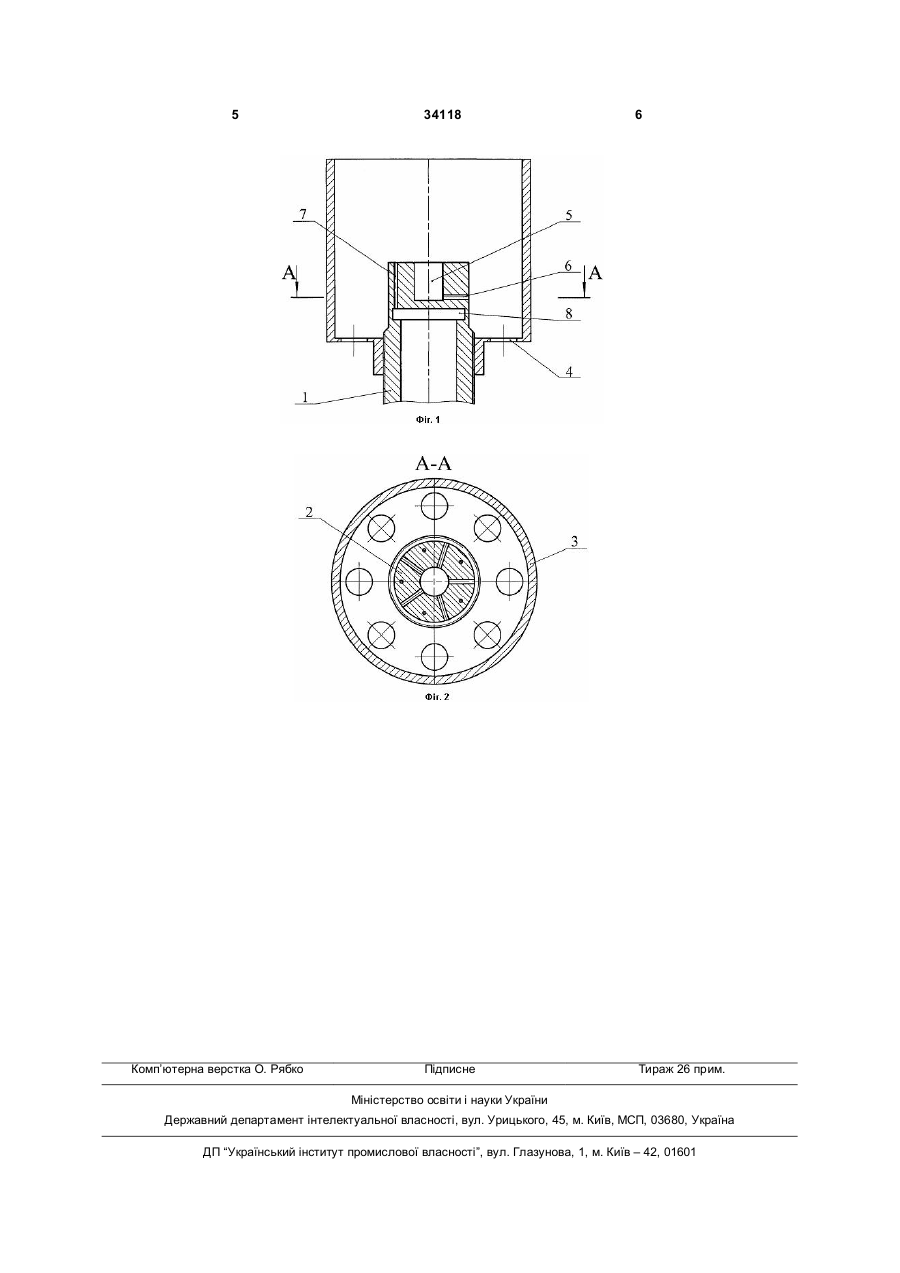

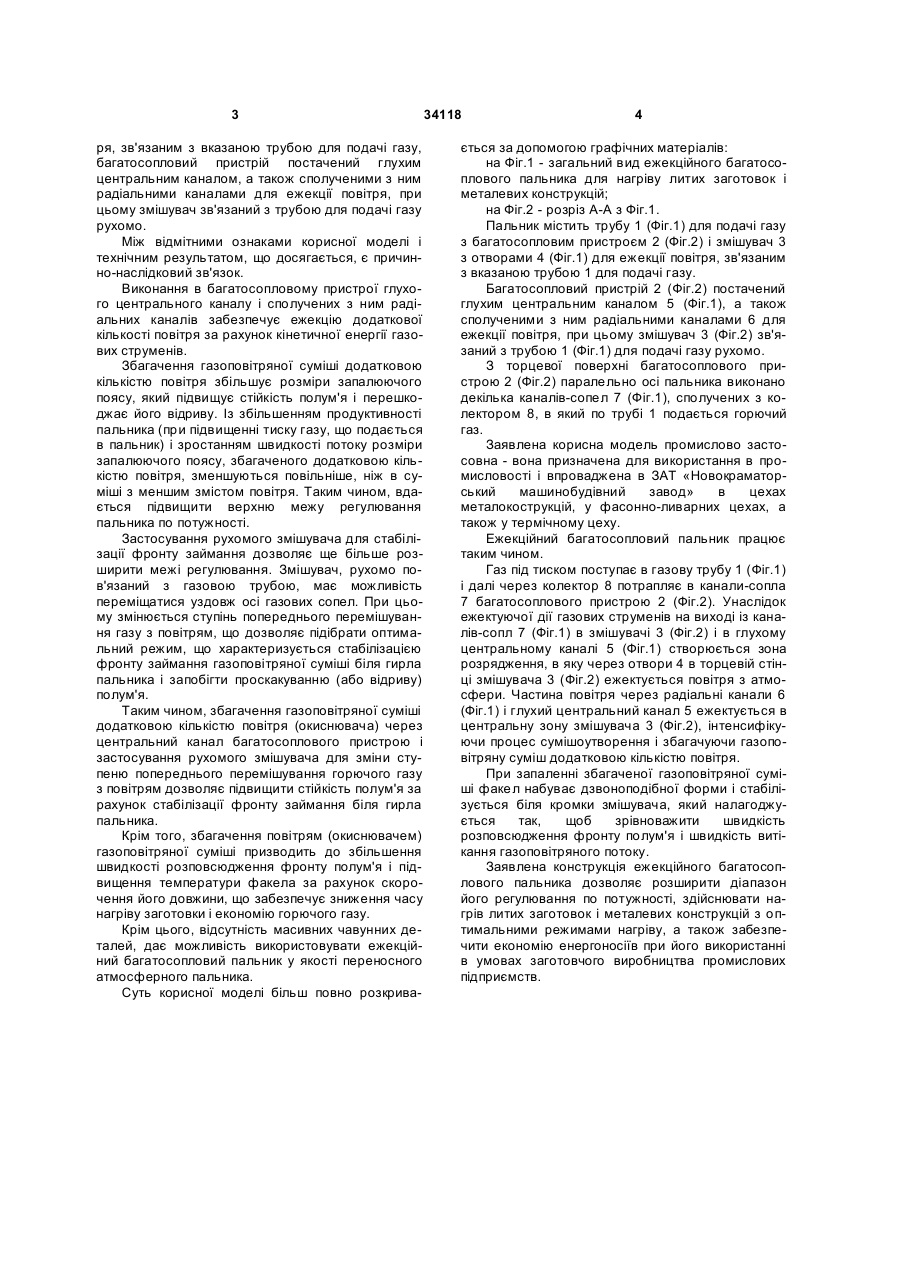

Ежекційний багатосопловий пальник, що містить трубу для подачі газу з багатосопловим пристроєм і змішувачем з отворами для ежекції повітря, з'єднаним з вказаною трубою для подачі газу, який відрізняється тим, що він оснащений глухим центральним каналом, а також з'єднаними з ним радіальними каналами для ежекції повітря, при цьому змішувач з'єднаний з трубою для подачі газу рухомо. (19) (21) u200803572 (22) 20.03.2008 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) ВАСИЛЕНКО МИКОЛА ІВАНОВИЧ, UA, ВАСИЛЕНКО СТАНІСЛАВ ЛЕОНІДОВИЧ, UA, КОРОВЧЕНКО ОЛЕКСАНДР ІЛЛІЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", UA 3 ря, зв'язаним з вказаною трубою для подачі газу, багатосопловий пристрій постачений глухим центральним каналом, а також сполученими з ним радіальними каналами для ежекції повітря, при цьому змішувач зв'язаний з трубою для подачі газу рухомо. Між відмітними ознаками корисної моделі і технічним результатом, що досягається, є причинно-наслідковий зв'язок. Виконання в багатосопловому пристрої глухого центрального каналу і сполучених з ним радіальних каналів забезпечує ежекцію додаткової кількості повітря за рахунок кінетичної енергії газових струменів. Збагачення газоповітряної суміші додатковою кількістю повітря збільшує розміри запалюючого поясу, який підвищує стійкість полум'я і перешкоджає його відриву. Із збільшенням продуктивності пальника (при підвищенні тиску газу, що подається в пальник) і зростанням швидкості потоку розміри запалюючого поясу, збагаченого додатковою кількістю повітря, зменшуються повільніше, ніж в суміші з меншим змістом повітря. Таким чином, вдається підвищити верхню межу регулювання пальника по потужності. Застосування рухомого змішувача для стабілізації фронту займання дозволяє ще більше розширити межі регулювання. Змішувач, рухомо пов'язаний з газовою трубою, має можливість переміщатися уздовж осі газових сопел. При цьому змінюється ступінь попереднього перемішування газу з повітрям, що дозволяє підібрати оптимальний режим, що характеризується стабілізацією фронту займання газоповітряної суміші біля гирла пальника і запобігти проскакуванню (або відриву) полум'я. Таким чином, збагачення газоповітряної суміші додатковою кількістю повітря (окиснювача) через центральний канал багатосоплового пристрою і застосування рухомого змішувача для зміни ступеню попереднього перемішування горючого газу з повітрям дозволяє підвищити стійкість полум'я за рахунок стабілізації фронту займання біля гирла пальника. Крім того, збагачення повітрям (окиснювачем) газоповітряної суміші призводить до збільшення швидкості розповсюдження фронту полум'я і підвищення температури факела за рахунок скорочення його довжини, що забезпечує зниження часу нагріву заготовки і економію горючого газу. Крім цього, відсутність масивних чавунних деталей, дає можливість використовувати ежекційний багатосопловий пальник у якості переносного атмосферного пальника. Суть корисної моделі більш повно розкрива 34118 4 ється за допомогою графічних матеріалів: на Фіг.1 - загальний вид ежекційного багатосоплового пальника для нагріву литих заготовок і металевих конструкцій; на Фіг.2 - розріз А-А з Фіг.1. Пальник містить трубу 1 (Фіг.1) для подачі газу з багатосопловим пристроєм 2 (Фіг.2) і змішувач 3 з отворами 4 (Фіг.1) для ежекції повітря, зв'язаним з вказаною трубою 1 для подачі газу. Багатосопловий пристрій 2 (Фіг.2) постачений глухим центральним каналом 5 (Фіг.1), а також сполученими з ним радіальними каналами 6 для ежекції повітря, при цьому змішувач 3 (Фіг.2) зв'язаний з трубою 1 (Фіг.1) для подачі газу рухомо. З торцевої поверхні багатосоплового пристрою 2 (Фіг.2) паралельно осі пальника виконано декілька каналів-сопел 7 (Фіг.1), сполучених з колектором 8, в який по трубі 1 подається горючий газ. Заявлена корисна модель промислово застосовна - вона призначена для використання в промисловості і впроваджена в ЗАТ «Новокраматорський машинобудівний завод» в цехах металокострукцій, у фасонно-ливарних цехах, а також у термічному цеху. Ежекційний багатосопловий пальник працює таким чином. Газ під тиском поступає в газову трубу 1 (Фіг.1) і далі через колектор 8 потрапляє в канали-сопла 7 багатосоплового пристрою 2 (Фіг.2). Унаслідок ежектуючої дії газових струменів на виході із каналів-сопл 7 (Фіг.1) в змішувачі 3 (Фіг.2) і в глухому центральному каналі 5 (Фіг.1) створюється зона розрядження, в яку через отвори 4 в торцевій стінці змішувача 3 (Фіг.2) ежектується повітря з атмосфери. Частина повітря через радіальні канали 6 (Фіг.1) і глухий центральний канал 5 ежектується в центральну зону змішувача 3 (Фіг.2), інтенсифікуючи процес сумішоутворення і збагачуючи газоповітряну суміш додатковою кількістю повітря. При запаленні збагаченої газоповітряної суміші факел набуває дзвоноподібної форми і стабілізується біля кромки змішувача, який налагоджується так, щоб зрівноважити швидкість розповсюдження фронту полум'я і швидкість витікання газоповітряного потоку. Заявлена конструкція ежекційного багатосоплового пальника дозволяє розширити діапазон його регулювання по потужності, здійснювати нагрів литих заготовок і металевих конструкцій з оптимальними режимами нагріву, а також забезпечити економію енергоносіїв при його використанні в умовах заготовчого виробництва промислових підприємств. 5 Комп’ютерна верстка О. Рябко 34118 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
