Багатосопловий ежектор

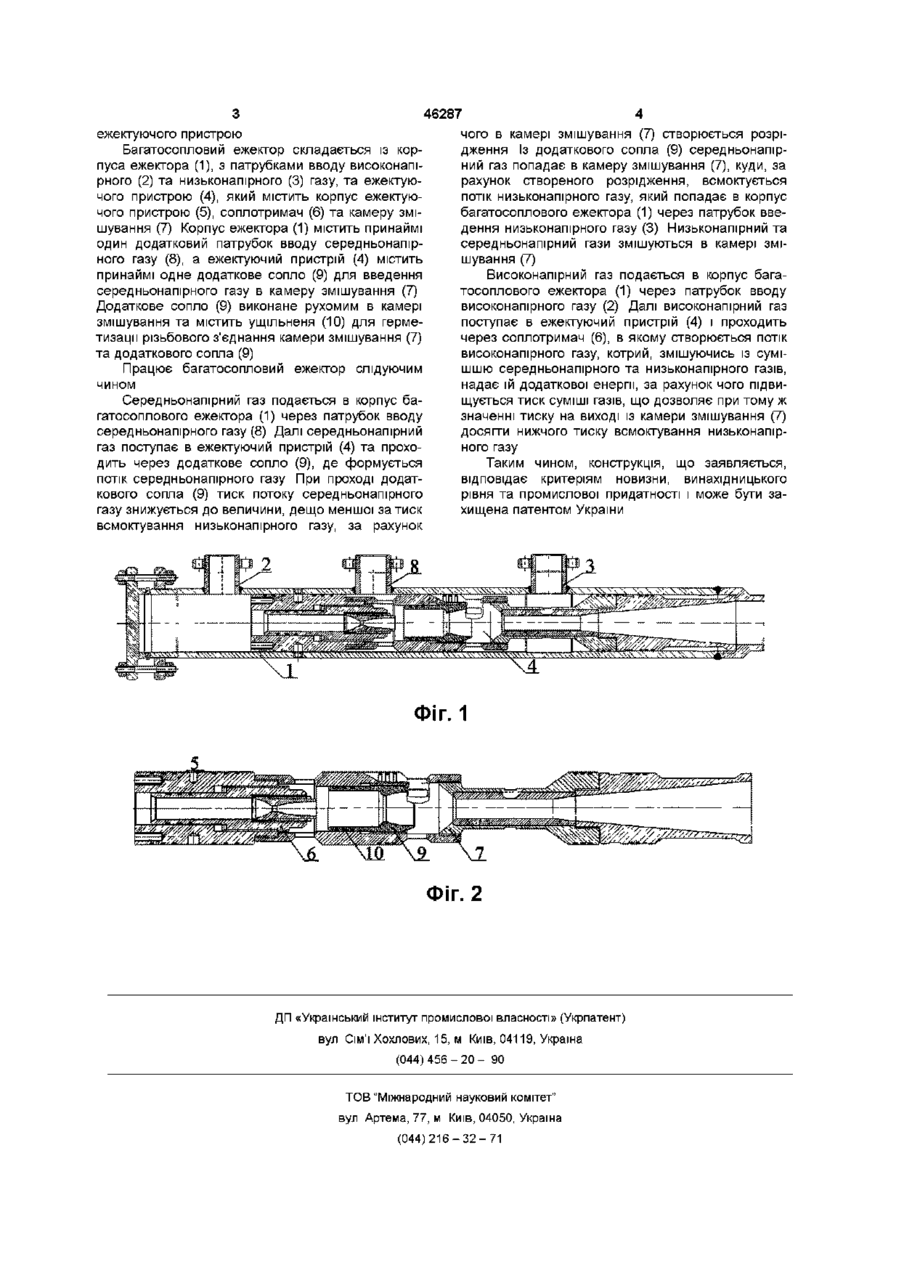

1 Багатосопловий ежектор, який містить корпус ежектора з патрубками вводу високонапірного та низьконапірного газів та ежектуючий пристрій, розміщений всередині корпусу ежектора, котрий містить корпус ежектуючого пристрою, соплотримач та камеру змішування, який відрізняється тим, що корпус ежектора містить принаймні один додатковий патрубок введення середньонапірного газу, а ежектуючий пристрій має принаймні одне додаткове сопло для введення середньонапірного газу в камеру змішування 2 Багатосопловий ежектор по п 1, який відрізняється тим, що додаткове сопло виконане рухомим в камері змішування та містить ущільнення для герметизації різьбового з'єднання камери змішування та додаткового сопла Багатосопловий ежектор відноситься до нафтопромислового комплексу, а саме для використання його на свердловинах, магістральних трубопроводах та пунктах збору продукції свердловин для підвищення ефективності систем збору в цілому Багатосопловий ежектор може бути використаний для експлуатації низьконапірних свердловин за рахунок надлишкового тиску високонапірних свердловин, утилізації низьконапірних газів сепарації нафти або газового конденсату за рахунок енергії високонапірного середовища Відомий пароструминний ежектор конструкції ВТІ, котрий складається із циліндричного корпуса приймальної камери, робочого сопла, конічного переходу від приймальної камери до камери змішування, камери змішування, розвантаженої конічної вставки дифузора та циліндричного корпуса дифузора (Е Я Соколов, Н М Зингер, "Струйные аппараты", Изд 2-е, М , "Энергия", 1970) Недоліком конструкції даних ежекторів є трудомісткість операції зміни режиму їх роботи, а також високий тиск всмоктування низьконапірного газу Найбільш близькою конструкцією по функціональному призначенню є конструкція ежектора ЕГН-1 (ТУ У 20534078 003-2000), що складається із корпуса ежектора, з патрубками вводу високо напірного та низьконапірного газів та ежектуючого пристрою, котрий, в свою чергу, складається із корпуса ежектуючого пристрою, соплотримача та камери змішування Ця конструкція прийнята за прототип Недоліком цієї конструкції є неможливість забезпечення низького тиску всмоктування низьконапірного газу В основу винаходу поставлена задача створення такої конструкції ежектора, яка б дозволила знизити тиск всмоктування низьконапірного газу, що дозволить утилізувати більшу КІЛЬКІСТЬ низьконапірного газу Ця задача вирішується шляхом того, що багатосопловий ежектор, який містить корпус ежектора з патрубками вводу високонапірного та низьконапірного газів та ежектуючий пристрій, що розміщений всередині корпусу ежектора, котрий містить корпус ежектуючого пристрою, соплотримач та камеру змішування, в якому, згідно винаходу, корпус ежектора містить принаймі один додатковий патрубок введення середньонапірного газу, а ежектуючий пристрій має принаймі одне додаткове сопло для введення середньонапірного газу в камеру змішування Причому додаткове сопло виконане рухомим в камері змішування та містить ущільнення для герметизації різьбового з'єднання камери змішування та додаткового сопла На фіг 1 показаний загальний вигляд багатосоплового ежектора в розрізі, а на фіг 2 - розріз 1 00 (О 46287 чого в камері змішування (7) створюється розріежектуючого пристрою дження Із додаткового сопла (9) середньонапірБагатосопловий ежектор складається із корний газ попадає в камеру змішування (7), куди, за пуса ежектора (1), з патрубками вводу високонапірахунок створеного розрідження, всмоктується рного (2) та низьконапірного (3) газу, та ежектуюпотік низьконапірного газу, який попадає в корпус чого пристрою (4), який містить корпус ежектуюбагатосоплового ежектора (1) через патрубок ввечого пристрою (5), соплотримач (6) та камеру змідення низьконапірного газу (3) Низьконапірний та шування (7) Корпус ежектора (1) містить принаимі середньонапірний гази змішуються в камері зміодин додатковий патрубок вводу середньонапіршування (7) ного газу (8), а ежектуючий пристрій (4) містить принаимі одне додаткове сопло (9) для введення Високонапірний газ подається в корпус багасередньонапірного газу в камеру змішування (7) тосоплового ежектора (1) через патрубок вводу Додаткове сопло (9) виконане рухомим в камері високонапірного газу (2) Далі високонапірний газ змішування та містить ущільненя (10) для гермепоступає в ежектуючий пристрій (4) і проходить тизації різьбового з'єднання камери змішування (7) через соплотримач (6), в якому створюється потік та додаткового сопла (9) високонапірного газу, котрий, змішуючись із сумішшю середньонапірного та низьконапірного газів, Працює багатосопловий ежектор слідуючим надає їй додаткової енергії, за рахунок чого підвичином щується тиск суміші газів, що дозволяє при тому ж Середньонапірний газ подається в корпус базначенні тиску на виході із камери змішування (7) гатосоплового ежектора (1) через патрубок вводу досягти нижчого тиску всмоктування низьконапірсередньонапірного газу (8) Далі середньонапірний ного газу газ поступає в ежектуючий пристрій (4) та проходить через додаткове сопло (9), де формується Таким чином, конструкція, що заявляється, потік середньонапірного газу При проході додатвідповідає критеріям новизни, винахідницького кового сопла (9) тиск потоку середньонапірного рівня та промислової придатності і може бути загазу знижується до величини, дещо меншої за тиск хищена патентом України всмоктування низьконапірного газу, за рахунок ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
