Бондарна дерев’яна посудина

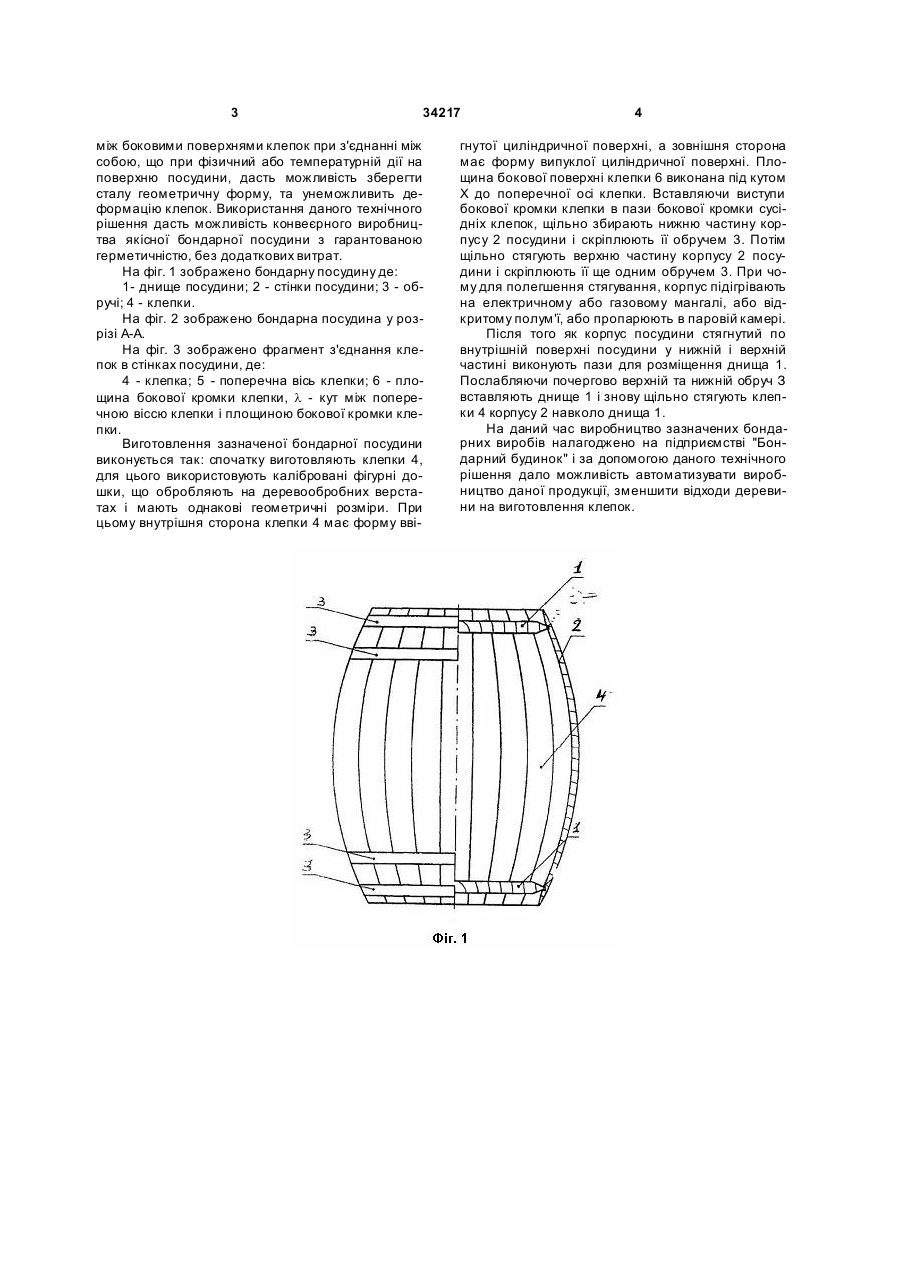

1. Бондарна дерев'яна посудина, що містить дно і стінки, які виконані з набору щільно зібраних клепок, кожна з яких з одного боку по всій довжині має щонайменше один виступ, а з іншого - паз, який відповідає розміру виступу для скріплення 3 34217 між боковими поверхнями клепок при з'єднанні між собою, що при фізичний або температурній дії на поверхню посудини, дасть можливість зберегти сталу геометричну форму, та унеможливить деформацію клепок. Використання даного технічного рішення дасть можливість конвеєрного виробництва якісної бондарної посудини з гарантованою герметичністю, без додаткових витрат. На фіг. 1 зображено бондарну посудину де: 1- днище посудини; 2 - стінки посудини; 3 - обручі; 4 - клепки. На фіг. 2 зображено бондарна посудина у розрізі А-А. На фіг. 3 зображено фрагмент з'єднання клепок в стінках посудини, де: 4 - клепка; 5 - поперечна вісь клепки; 6 - площина бокової кромки клепки, l - кут між поперечною віссю клепки і площиною бокової кромки клепки. Виготовлення зазначеної бондарної посудини виконується так: спочатку виготовляють клепки 4, для цього використовують калібровані фігурні дошки, що обробляють на деревообробних верстатах і мають однакові геометричні розміри. При цьому внутрішня сторона клепки 4 має форму вві 4 гнутої циліндричної поверхні, а зовнішня сторона має форму випуклої циліндричної поверхні. Площина бокової поверхні клепки 6 виконана під кутом X до поперечної осі клепки. Вставляючи виступи бокової кромки клепки в пази бокової кромки сусідніх клепок, щільно збирають нижню частину корпусу 2 посудини і скріплюють її обручем 3. Потім щільно стягують верхню частину корпусу 2 посудини і скріплюють її ще одним обручем 3. При чому для полегшення стягування, корпус підігрівають на електричному або газовому мангалі, або відкритому полум'ї, або пропарюють в паровій камері. Після того як корпус посудини стягнутий по внутрішній поверхні посудини у нижній і верхній частині виконують пази для розміщення днища 1. Послабляючи почергово верхній та нижній обруч З вставляють днище 1 і знову щільно стягують клепки 4 корпусу 2 навколо днища 1. На даний час виробництво зазначених бондарних виробів налагоджено на підприємстві "Бондарний будинок" і за допомогою даного технічного рішення дало можливість автоматизувати виробництво даної продукції, зменшити відходи деревини на виготовлення клепок. 5 Комп’ютерна в ерстка Д. Шев ерун 34217 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
