Прилад для зберігання рідини

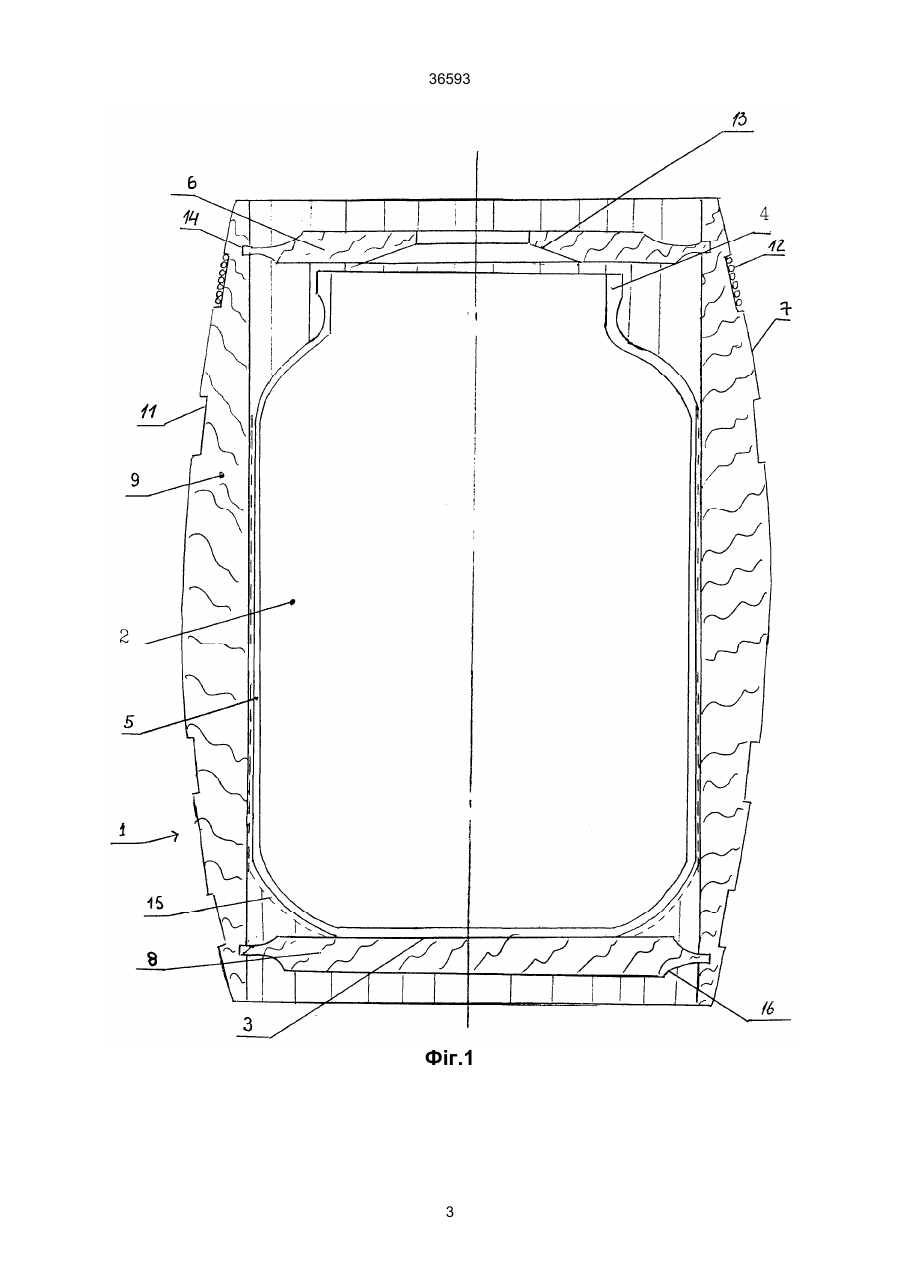

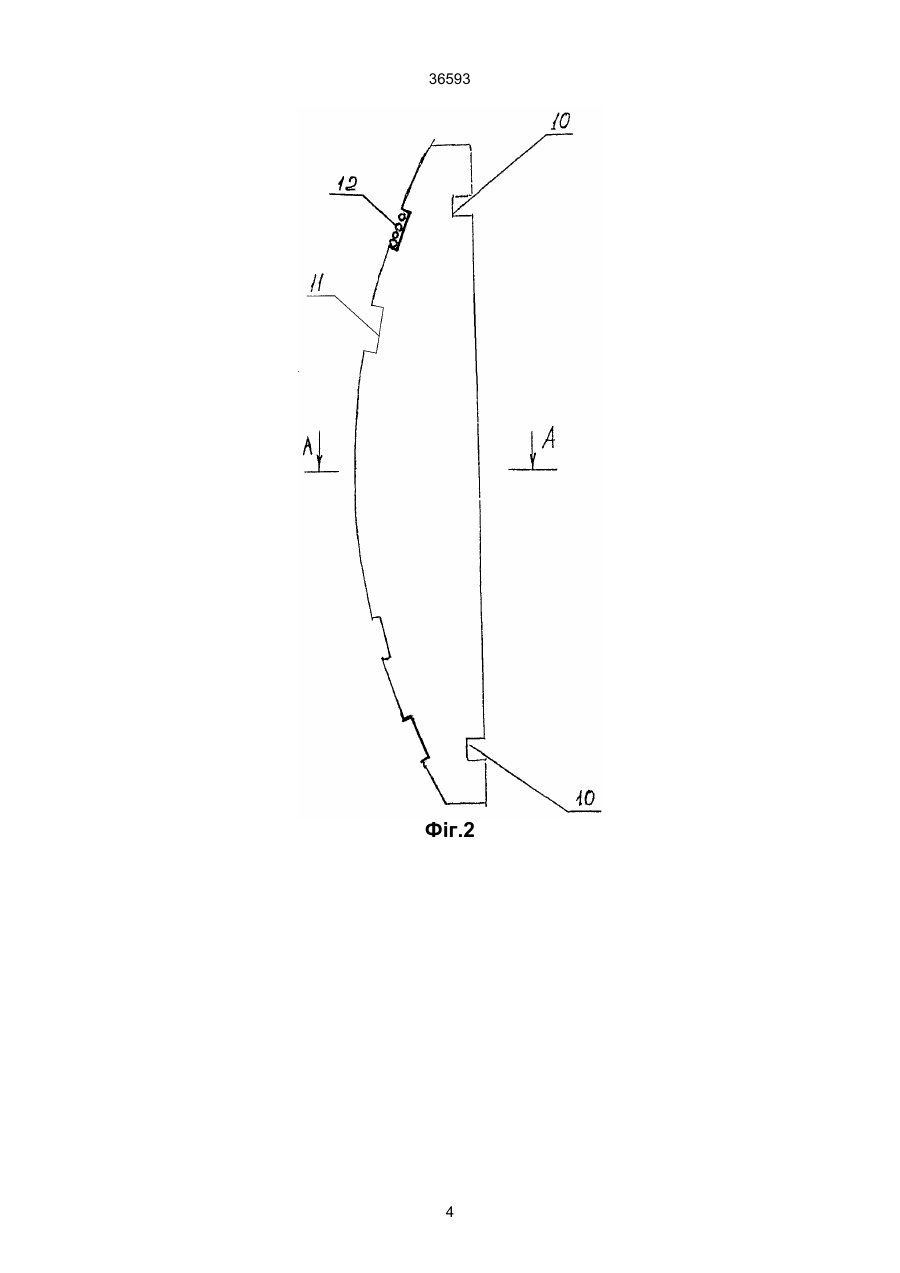

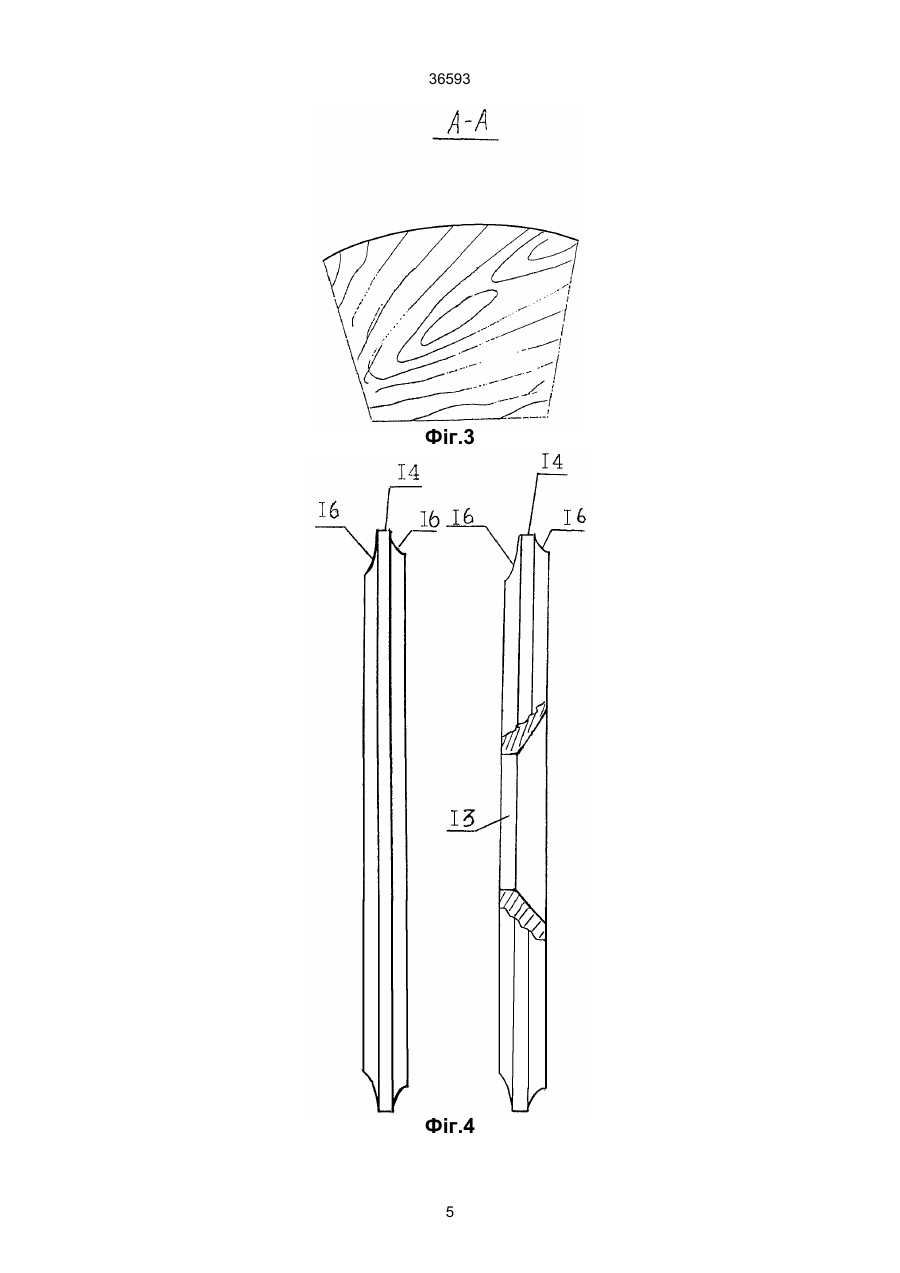

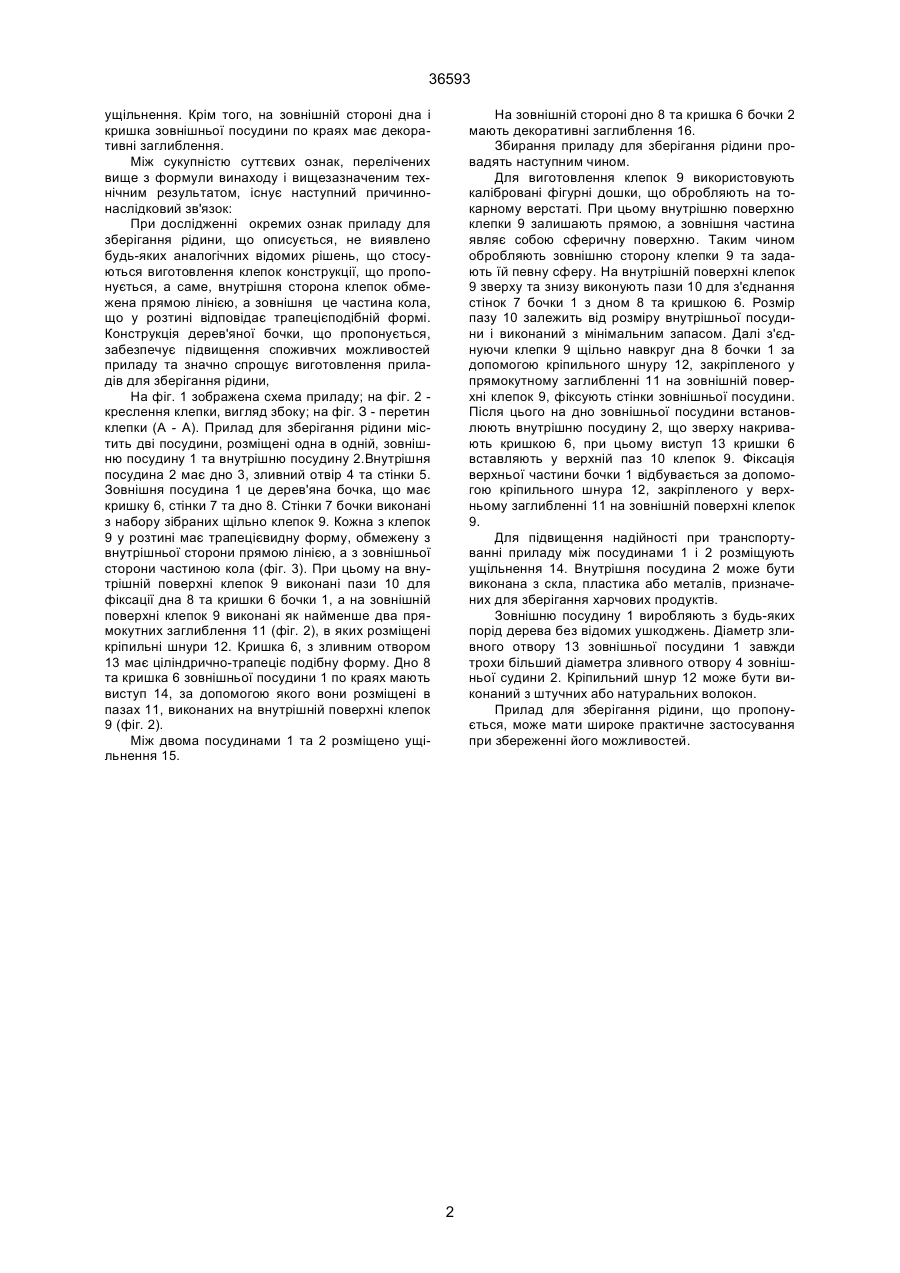

1. Прилад для зберігання рідини, що містить дві посудини, кожна з яких має дно, стінки та зливний отвір, при цьому посудини розміщені одна в іншій, який відрізняється тим, що зовнішня поcудина це дерев'яна бочка, що має кришку, причому зливний отвір має циліндричнотрапецієподібну форму, а стінки бочки виконані з 36593 ущільнення. Крім того, на зовнішній стороні дна і кришка зовнішньої посудини по краях має декоративні заглиблення. Між сукупністю суттєвих ознак, перелічених вище з формули винаходу і вищезазначеним технічним результатом, існує наступний причиннонаслідковий зв'язок: При дослідженні окремих ознак приладу для зберігання рідини, що описується, не виявлено будь-яких аналогічних відомих рішень, що стосуються виготовлення клепок конструкції, що пропонується, а саме, внутрішня сторона клепок обмежена прямою лінією, а зовнішня це частина кола, що у розтині відповідає трапецієподібній формі. Конструкція дерев'яної бочки, що пропонується, забезпечує підвищення споживчих можливостей приладу та значно спрощує виготовлення приладів для зберігання рідини, На фіг. 1 зображена схема приладу; на фіг. 2 креслення клепки, вигляд збоку; на фіг. З - перетин клепки (А - А). Прилад для зберігання рідини містить дві посудини, розміщені одна в одній, зовнішню посудину 1 та внутрішню посудину 2.Внутрішня посудина 2 має дно 3, зливний отвір 4 та стінки 5. Зовнішня посудина 1 це дерев'яна бочка, що має кришку 6, стінки 7 та дно 8. Стінки 7 бочки виконані з набору зібраних щільно клепок 9. Кожна з клепок 9 у розтині має трапецієвидну форму, обмежену з внутрішньої сторони прямою лінією, а з зовнішньої сторони частиною кола (фіг. 3). При цьому на внутрішній поверхні клепок 9 виконані пази 10 для фіксації дна 8 та кришки 6 бочки 1, а на зовнішній поверхні клепок 9 виконані як найменше два прямокутних заглиблення 11 (фіг. 2), в яких розміщені кріпильні шнури 12. Кришка 6, з зливним отвором 13 має ціліндрично-трапеціє подібну форму. Дно 8 та кришка 6 зовнішньої посудини 1 по краях мають виступ 14, за допомогою якого вони розміщені в пазах 11, виконаних на внутрішній поверхні клепок 9 (фіг. 2). Між двома посудинами 1 та 2 розміщено ущільнення 15. На зовнішній стороні дно 8 та кришка 6 бочки 2 мають декоративні заглиблення 16. Збирання приладу для зберігання рідини провадять наступним чином. Для виготовлення клепок 9 використовують калібровані фігурні дошки, що обробляють на токарному верстаті. При цьому внутрішню поверхню клепки 9 залишають прямою, а зовнішня частина являє собою сферичну поверхню. Таким чином обробляють зовнішню сторону клепки 9 та задають їй певну сферу. На внутрішній поверхні клепок 9 зверху та знизу виконують пази 10 для з'єднання стінок 7 бочки 1 з дном 8 та кришкою 6. Розмір пазу 10 залежить від розміру внутрішньої посудини і виконаний з мінімальним запасом. Далі з'єднуючи клепки 9 щільно навкруг дна 8 бочки 1 за допомогою кріпильного шнуру 12, закріпленого у прямокутному заглибленні 11 на зовнішній поверхні клепок 9, фіксують стінки зовнішньої посудини. Після цього на дно зовнішньої посудини встановлюють внутрішню посудину 2, що зверху накривають кришкою 6, при цьому виступ 13 кришки 6 вставляють у верхній паз 10 клепок 9. Фіксація верхньої частини бочки 1 відбувається за допомогою кріпильного шнура 12, закріпленого у верхньому заглибленні 11 на зовнішній поверхні клепок 9. Для підвищення надійності при транспортуванні приладу між посудинами 1 і 2 розміщують ущільнення 14. Внутрішня посудина 2 може бути виконана з скла, пластика або металів, призначених для зберігання харчових продуктів. Зовнішню посудину 1 виробляють з будь-яких порід дерева без відомих ушкоджень. Діаметр зливного отвору 13 зовнішньої посудини 1 завжди трохи більший діаметра зливного отвору 4 зовнішньої судини 2. Кріпильний шнур 12 може бути виконаний з штучних або натуральних волокон. Прилад для зберігання рідини, що пропонується, може мати широке практичне застосування при збереженні його можливостей. 2 36593 Фіг.1 3 36593 Фіг.2 4 36593 Фіг.3 Фіг.4 5 36593 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
