Посудина для зберігання рідини, сипучих матеріалів та штучних виробів

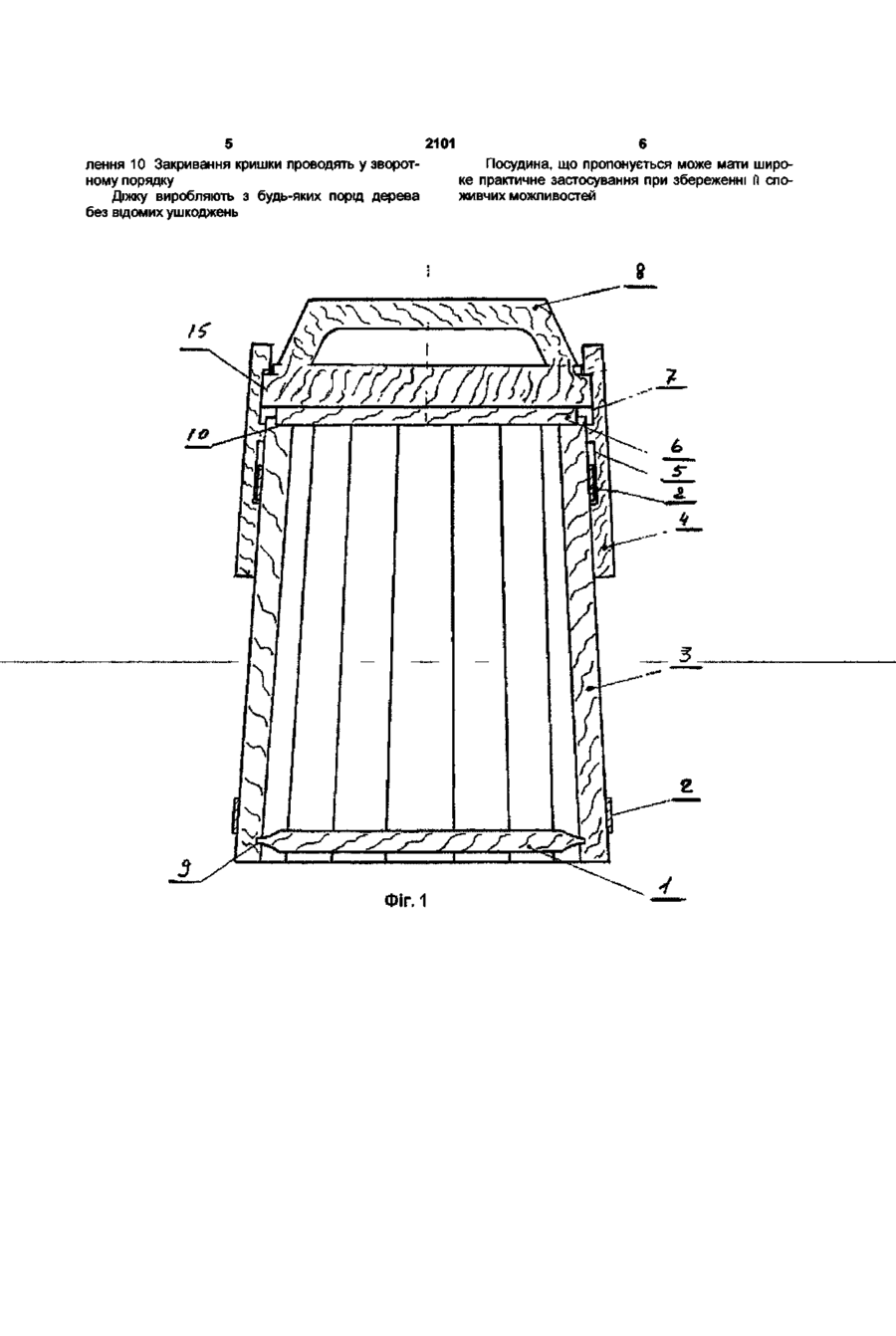

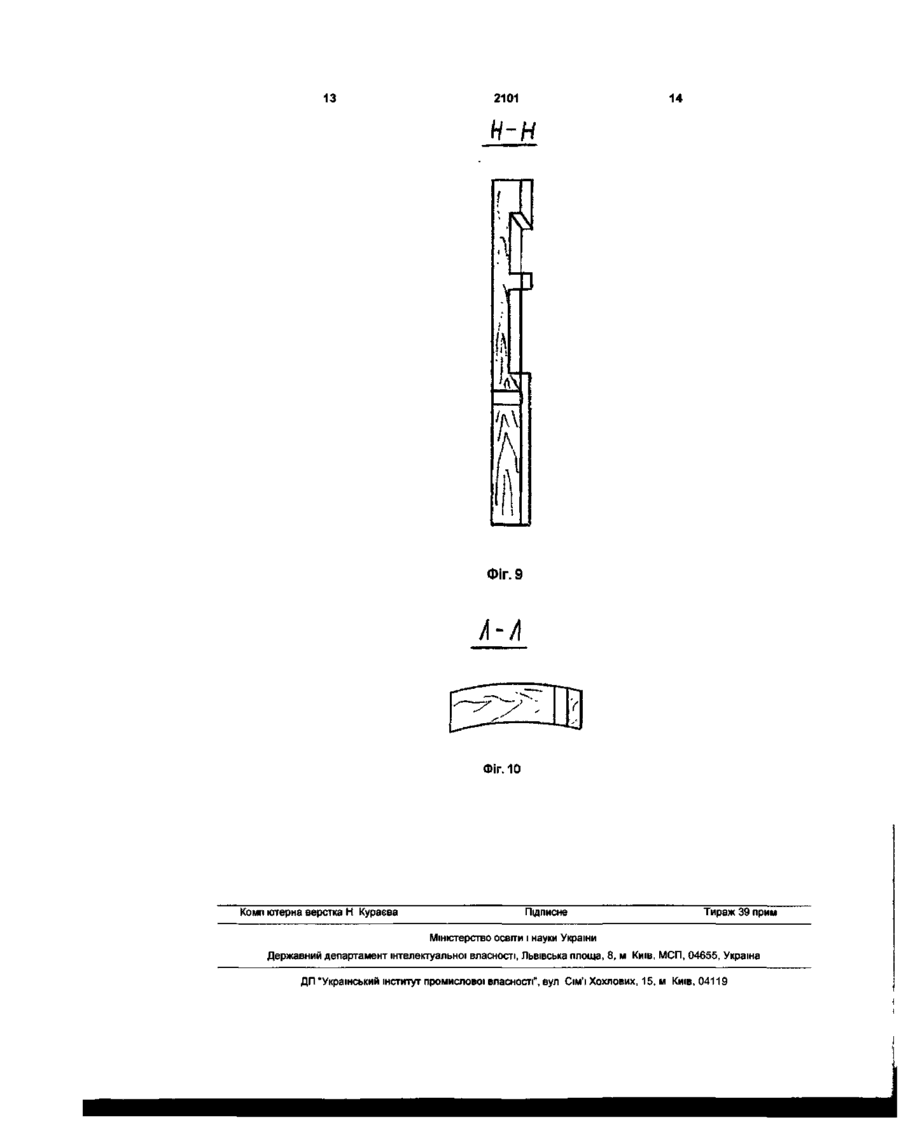

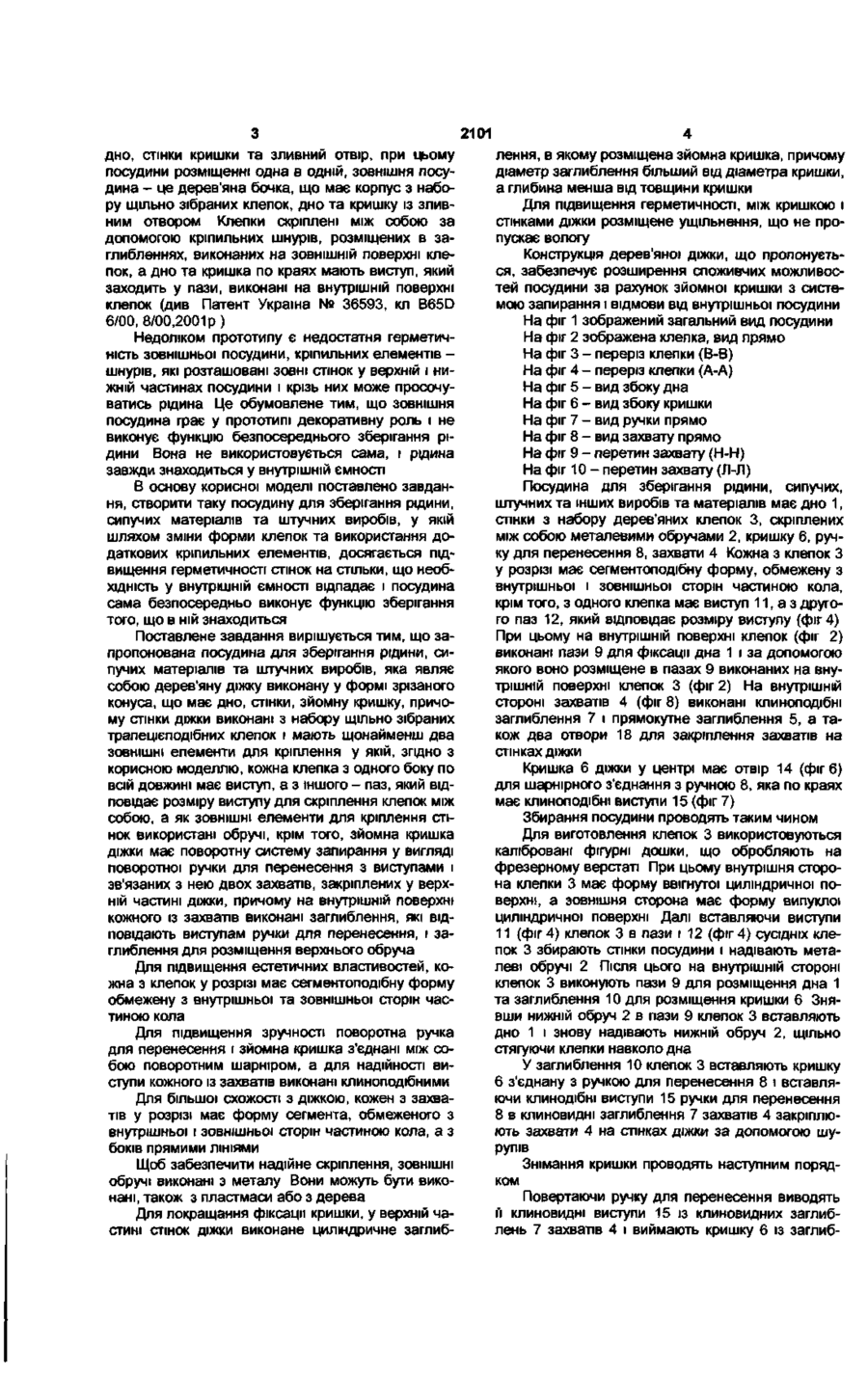

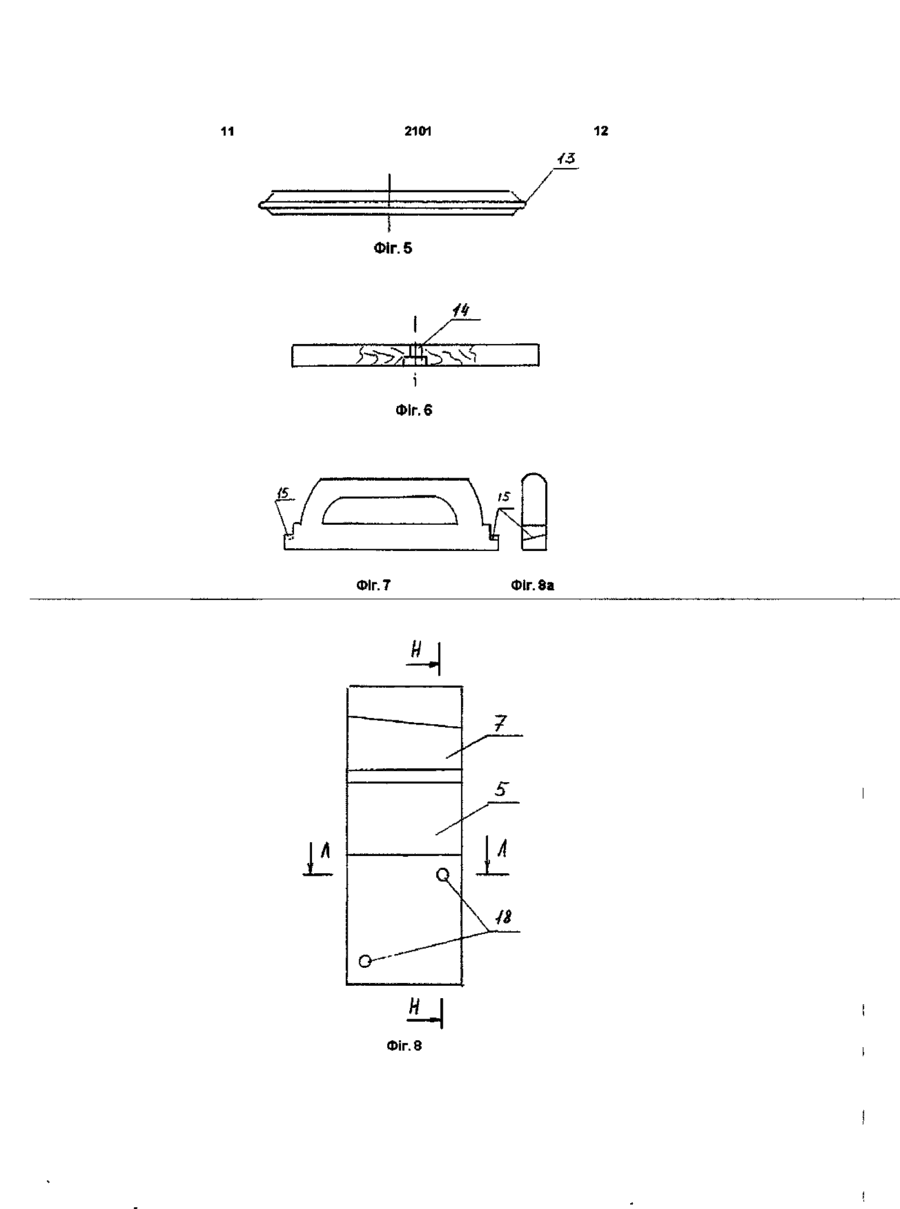

1 Посудина для зберігання рідини, сипучих матеріалів та штучних виробів, яка являє собою дерев'яну діжку, виконану у формі зрізаного конуса, що має дно, стінки, знімну кришку, причому стінки діжки виконані з набору щільно зібраних трапецієподібних клепок і мають щонайменше два ЗОВНІШНІ елементи для кріплення, яка відрізняється тим, що кожна клепка з одного боку по всій довжині має виступ, а з іншого - паз, який відповідає розміру виступу для скріплення клепок між собою, а як ЗОВНІШНІ елементи для кріплення стінок використані обручі, крім того, знімна кришка діжки має поворотну систему запирання у вигляді поворотної ручки для перенесення з виступами і зв'язаних з нею двох захватів, закріплених у верхній частині діжки, причому на внутрішній поверхні кожного із захватів виконані заглиблення, які відповідають виступам ручки для перенесення, і заглиблення для розміщення верхнього обруча 2 Посудина за п 1, яка відрізняється тим, що кожна з клепок у розрізі має сегментоподібну Корисна модель належить до тари для зберігання або транспортування виробів та матеріалів і може бути використаний для зберігання і транспортування харчових рідин Відома бочка з горловиною, що виконана з термопластичного синтетичного матеріалу, яка містить корпус, нижнє та верхнє днище, транспортуюче кільце, що має по меншій мірі одну горловину, розташовану у заглибленні, виконаному у верхньому днищі в області, що прилигає до транспортуючого кільця, верхнє днище має плоску частину у вигляді кругового сегменту, зі скосом до середини бочки (див Патент РФ №2049022 кл форму, обмежену з внутрішньої та зовнішньої сторін частиною кола 3 Посудина за п 1 або 2, яка відрізняється тим, що виступи поворотної ручки для перенесення і кожного із захватів виконані клиноподібними 4 Посудина за будь-яким з пп 1-3, яка відрізняється тим, що ручка для перенесення і знімна кришка з'єднані між собою поворотним шарніром 5 Посудина за будь-яким з пп 1-4, яка відрізняється тим, що кожен з захватів у розрізі має форму сегмента, обмеженого з внутрішньої і зовнішньої сторін частиною кола, а з боків прямими ЛІНІЯМИ 6 Посудина за будь-яким з пп 1-4, яка відрізняється тим, що обручі для зовнішнього кріплення виконані з металу або з пластмаси, або з дерева 7 Посудина за будь-яким з пп 1-6, яка відрізняється тим, що у верхній частині стінок діжки виконане циліндричне заглиблення, в якому розміщена знімна кришка, причому діаметр заглиблення більший від діаметра кришки, а глибина менша від товщини кришки 8 Посудина за будь-яким з пп 1-7, яка відрізняється тим, що між кришкою і стінками діжки розміщене ущільнення, що не пропускає вологу B65D1/20, 1995р) Недоліком відомої бочки є застосування для його виготовлення синтетичних матеріалів Відома бочка, що містить циліндричний корпус зі зйомними кришками, кожна з яких має ущільнення, споряджене роздільним вкладишем (див А СРСР №1666378 кл B65D 1/12,1992 р ) Недоліками цієї бочки є складність виготовлення корпусу і застосування синтетичних матеріалів для її виробництва Найбільш близьким приладом того ж призначення до корисної моделі є прилад для зберігання рідини, що містить дві посудини, кожна з яких має 2101 дно, стінки кришки та зливний отвір, при цьому посудини розміщенні одна в одній, зовнішня посудина - це дерев'яна бочка, що має корпус з набору щільно зібраних клепок, дно та кришку із зливним отвором Клепки скріплені між собою за допомогою кріпильних шнурів, розміщених в заглибленнях, виконаних на ЗОВНІШНІЙ поверхні клепок, а дно та кришка по краях мають виступ, який заходить у пази, виконані на внутрішній поверхні клепок (див Патент Україна № 36593, кл B65D 6/00, 8/00,2001 р ) Недоліком прототипу є недостатня герметичність зовнішньої посудини, кріпильних елементів шнурів, які розташовані зовні стінок у верхній і нижній частинах посудини і крізь них може просочуватись рідина Це обумовлене тим, що зовнішня посудина грає у прототипі декоративну роль і не виконує функцію безпосереднього зберігання рідини Вона не використовується сама, і рідина завжди знаходиться у внутрішній ємності В основу корисної моделі поставлено завдання, створити таку посудину для зберігання рідини, сипучих матеріалів та штучних виробів, у якій шляхом зміни форми клепок та використання додаткових кріпильних елементів, досягається підвищення герметичності стінок на стільки, що необхідність у внутрішній ємності відпадає і посудина сама безпосередньо виконує функцію зберігання того, що в ній знаходиться Поставлене завдання вирішується тим, що запропонована посудина для зберігання рідини, сипучих матеріалів та штучних виробів, яка являє собою дерев'яну діжку виконану у формі зрізаного конуса, що має дно, стінки, зйомну кришку, причому стінки діжки виконані з набору щільно зібраних трапецієподібних клепок і мають щонайменш два ЗОВНІШНІ елементи для кріплення у якій, згідно з корисною моделлю, кожна клепка з одного боку по всій довжині має виступ, а з іншого - паз, який відповідає розміру виступу для скріплення клепок між собою, а як ЗОВНІШНІ елементи для кріплення стінок використані обручі, крім того, зйомна кришка діжки має поворотну систему запирання у вигляді поворотної ручки для перенесення з виступами і зв'язаних з нею двох захватів, закріплених у верхній частині діжки, причому на внутрішній поверхні кожного із захватів виконані заглиблення, які відповідають виступам ручки для перенесення, і заглиблення для розміщення верхнього обруча Для підвищення естетичних властивостей, кожна з клепок у розрізі має сегментоподібну форму обмежену з внутрішньої та зовнішньої сторін частиною кола Для підвищення зручності поворотна ручка для перенесення і зйомна кришка з'єднані між собою поворотним шарніром, а для надійності виступи кожного із захватів виконані клиноподібними Для більшої схожості з діжкою, кожен з захватів у розрізі має форму сегмента, обмеженого з внутрішньої і зовнішньої сторін частиною кола, а з боків прямими ЛІНІЯМИ Щоб забезпечити надійне скріплення, ЗОВНІШНІ обручі виконані з металу Вони можуть бути виконані, також з пластмаси або з дерева Для покращання фіксації кришки, у верхній частині стінок діжки виконане циліндричне заглиб лення, в якому розміщена зйомна кришка, причому діаметр заглиблення більший від діаметра кришки, а глибина менша від товщини кришки Для підвищення герметичності, між кришкою і стінками діжки розміщене ущільнення, що не пропускає вологу Конструкція дерев'яної діжки, що пропонується, забезпечує розширення споживчих можливостей посудини за рахунок зйомної кришки з системою запирання і відмови від внутрішньої посудини На фіг 1 зображений загальний вид посудини На фіг 2 зображена клепка, вид прямо На фіг 3 - переріз клепки (В-В) На фіг 4 - переріз клепки (А-А) На фіг 5 - вид збоку дна На фіг 6 - вид збоку кришки На фіг 7 - вид ручки прямо На фіг 8 - вид захвату прямо На фіг 9 - перетин захвату (Н-Н) На фіг 10 - перетин захвату (Л-Л) Посудина для зберігання рідини, сипучих, штучних та інших виробів та матеріалів має дно 1, стінки з набору дерев'яних клепок 3, скріплених між собою металевими обручами 2, кришку 6, ручку для перенесення 8, захвати 4 Кожна з клепок З у розрізі має сегментоподібну форму, обмежену з внутрішньої і зовнішньої сторін частиною кола, крім того, з одного клепка має виступ 11, а з другого паз 12, який відповідає розміру виступу (фіг 4) При цьому на внутрішній поверхні клепок (фіг 2) виконані пази 9 для фіксації дна 1 і за допомогою якого воно розміщене в пазах 9 виконаних на внутрішній поверхні клепок 3 (фіг 2) На внутрішній стороні захватів 4 (фіг 8) виконані клиноподібні заглиблення 7 і прямокутне заглиблення 5, а також два отвори 18 для закріплення захватів на стінках діжки Кришка 6 діжки у центрі має отвір 14 (фіг 6) для шарнірного з'єднання з ручною 8, яка по краях має клиноподібні виступи 15 (фіг 7) Збирання посудини проводять таким чином Для виготовлення клепок 3 використовуються калібровані фігурні дошки, що обробляють на фрезерному верстаті При цьому внутрішня сторона клепки 3 має форму ввігнутої циліндричної поверхні, а зовнішня сторона має форму випуклої циліндричної поверхні Далі вставляючи виступи 11 (фіг 4) клепок 3 в пази і 12 (фіг 4) сусідніх клепок 3 збирають стінки посудини і надівають металеві обручі 2 Після ЦЬОГО на внутрішній стороні клепок 3 виконують пази 9 для розміщення дна 1 та заглиблення 10 для розміщення кришки 6 Знявши нижній обруч 2 в пази 9 клепок 3 вставляють дно 1 і знову надівають нижній обруч 2, щільно стягуючи клепки навколо дна У заглиблення 10 клепок 3 вставляють кришку 6 з'єднану з ручкою для перенесення 8 і вставляючи клинодібні виступи 15 ручки для перенесення 8 в клиновидні заглиблення 7 захватів 4 закріплюють захвати 4 на стінках діжки за допомогою шурупів Знімання кришки проводять наступним порядком Повертаючи ручку для перенесення виводять її клиновидні виступи 15 із клиновидних заглиблень 7 захватів 4 і виймають кришку 6 із заглиб 5 2101 лення 10 Закривання кришки проводять у зворотПосудина, що пропонується може мати широке практичне застосування при збереженні її споному порядку живчих можливостей Діжку виробляють з будь-яких порід дерева без відомих ушкоджень ФІГ. 1 міф миг ч 01 1.0 VZ 11 12 2101 Фіг. 5 ФІГ. 6 ґ \ Фіг.7 /5 Фіг. 8а п О* Фіг. 8 2101 13 14 н-н л Y? Фіг. 9 А-А —г Фіг. 10 Комп ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
