Бондарна дерев’яна посудина

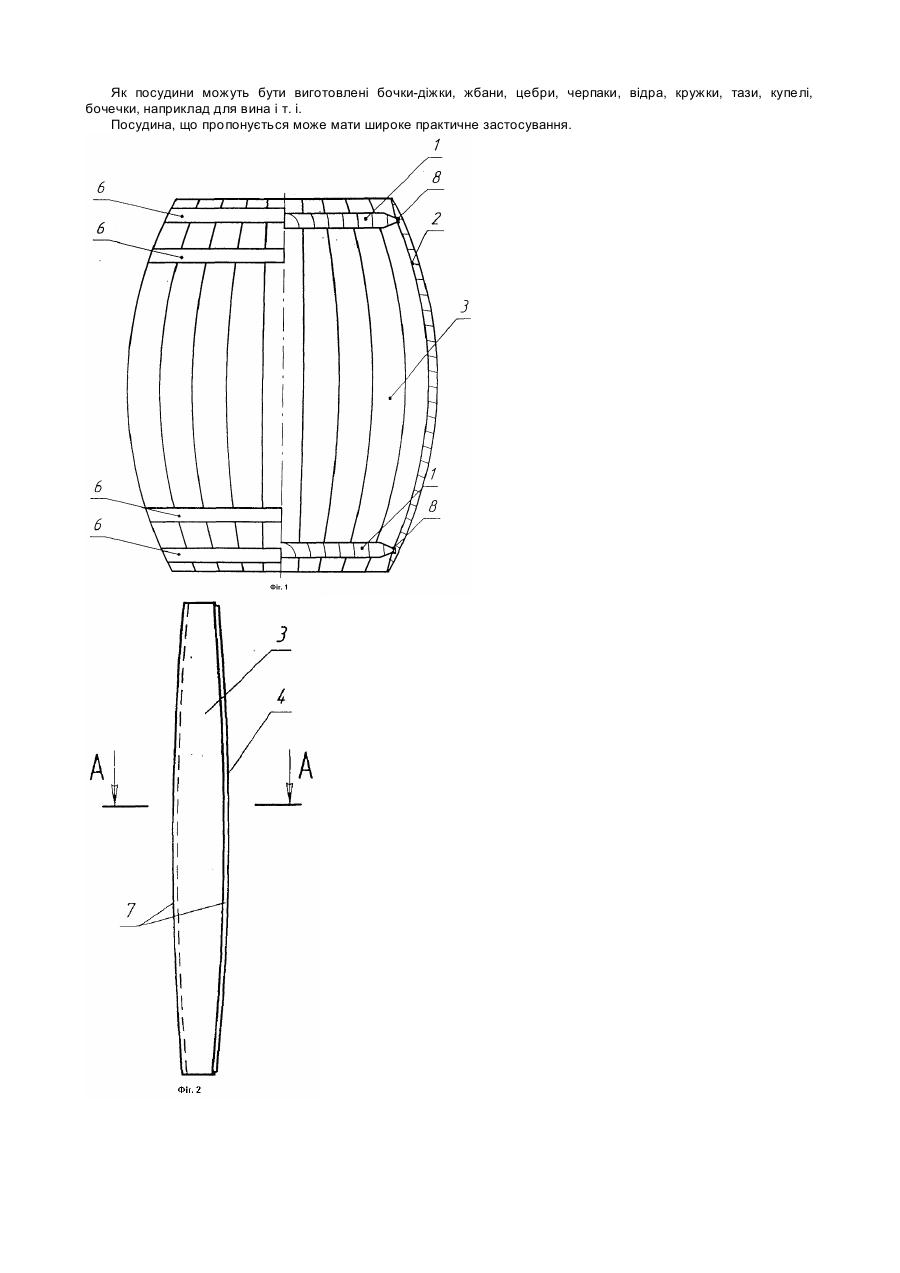

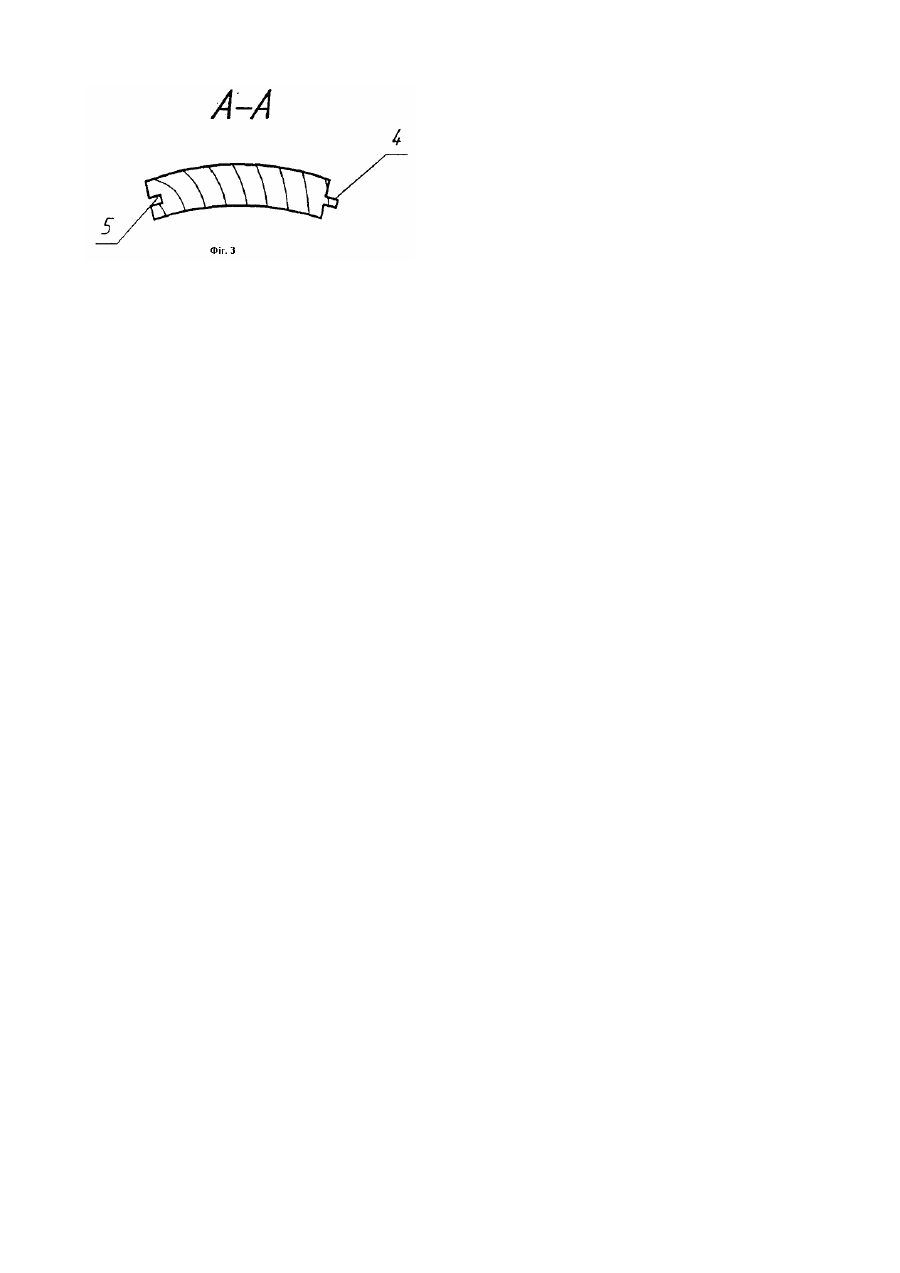

Корисна модель належить до бондарних дерев'яних виробів і може бути використана для зберігання або транспортування різних речовин, як пристосування для лазень і саун, тощо. Відома бочка з горловиною, що виконана з термопластичного синтетичного матеріалу, яка містить корпус, нижнє та верхнє днище, транспортуюче кільце, що має по меншій мірі одну горловину, розташовану у заглибленні, виконаному у верхньому днищі в області, що прилигає до транспортуючого кільця, верхнє днище має плоску частину у вигляді кругового сегменту, зі скосом до середини бочки [див. Патент РФ №2049022, кл. В65D1/20, 1995р.]. Недоліком відомої бочки є застосування для його виготовлення синтетичних матеріалів. Відома бочка, що містить циліндричний корпус зі знімними кришками, кожна з яких має ущільнення, споряджене роздільним вкладишем [див. А СРСР №1666378 кл. 65D1/12, 1992р.]. Недоліками цієї бочки є складність виготовлення корпусу і застосування синтетичних матеріалів для її виробництва. Відома ємність для зберігання рідини, що містить дві посудини, кожна з яких має дно, стінки кришки та зливний отвір, при цьому посудини розміщенні одна в одній, зовнішня посудина - це дерев'яна бочка, що має корпус з набору щільно зібраних клепок, дно та кришку із зливним отвором. Клепки скріплені між собою за допомогою кріпильних шнурів, розміщених в заглибленнях, виконаних на зовнішній поверхні клепок, а дно та кришка по краях мають виступ, який заходить у пази, виконані на внутрішній поверхні клепок [див. Патент Україна №36593, кл B65D6/00,8/00, 2001р.]. Недоліком прототипу є недостатня герметичність зовнішньої посудини, яка обумовлена тим, що клепки з'єднані між собою тільки за допомогою кріпильних елементів - шнурів, які розташовані зовні стінок у верхній і нижній частинах посудини і крізь них може просочуватись рідина. Це обумовлене тим, що зовнішня посудина грає у прототипі декоративну роль і не виконує функцію безпосереднього зберігання рідини. Вона не використовується сама, і рідина завжди знаходиться у внутрішній ємності. За прототип прийнята посудина для зберігання рідини, сипучих матеріалів та штучних виробів, яка являє собою дерев'яну діжку виконану у формі зрізаного конуса, що має дно, стінки, знімну кришку. Стінки діжки виконані з набору щільно зібраних трапецієподібних клепок і мають щонайменш два зовнішні елементи для кріплення, причому кожна клепка з одного боку по всій довжині має виступ, а з іншого - паз, який відповідає розміру виступу для скріплення клепок між собою. Як зовнішні елементи для кріплення стінок використані обручі, а знімна кришка діжки має поворотну систему запирання у вигляді поворотної ручки для перенесення з виступами і зв'язаних з нею двох захватів, закріплених у верхній частині діжки, причому на внутрішній поверхні кожного із захватів виконані заглиблення, які відповідають виступам ручки для перенесення, і заглиблення для розміщення верхнього обруча [див. патент України на корисну модель №2101, МПК B65D6/00,8/00, 2003]. Недоліком прототипу є недостатня щільність посудин, яка забезпечується тільки роботою обручів на розтягнення, тому таку посудину неможливо використовувати у галузі виноробства і коньячного виробництва. Відомо, що для одержання якісного справжнього коньяку або марочного вина сировину витримують в дубових бочках не менш як кілька років, за які вона набирає з матеріалу бочки дубильні, ароматичні та інші речовини, які є обов'язковою складовою якісного продукту. Для забезпечення максимального контакту рідини зі стінками посудини, до бочки пред'являють вимоги обов'язкового забезпечення певного відношення діаметрів дна і опуклої частини. В основу корисної моделі поставлено завдання створити таку бондарну посудину, у якій шляхом зміни форми клепки досягається забезпечення певної різниці між діаметром донної і опуклої (середньої) частин посудини, що додає до роботи обручів на розтягнення, роботу клепки на згин, обумовлюючи підвищення щільності посудини. Поставлене завдання вирішується тим, що запропонована бондарна дерев'яна посудина, яка має дно і стінки, що виконані з набору щільно зібраних клепок, кожна з яких одного боку по всій довжині має один або декілька виступів, а з іншого - паз або декілька пазів, які відповідають розмірам виступів для скріплення клепок між собою, причому стінки додатково скріплені, щонайменш, двома зовнішніми обручами, у якій, згідно з корисною моделлю, бокові поверхні клепок, які оснащені пазами і виступами виконані криволінійними (увігнутими або опуклими). Бокові поверхні клепок можуть мати змінну кривизну. При необхідності, посудина може мати одно або два днища, кришку, ручку або кілька ручок, засіб для зливу рідини. Обручі для зовнішнього кріплення можуть бути виконані з металу, або з пластмаси, або з дерева. На Фіг.1 зображений загальний вид посудини. На Фіг.2 зображена клепка, вид прямо. На Фіг.3 зображений перетин клепки А-А Бондарна дерев'яна посудина має дно 1 і стінки 2, що виконані з набору щільно зібраних клепок 3, кожна з яких одного боку по всій довжині має виступ 4, а з іншого - паз 5, який відповідає розміру виступу для скріплення клепок між собою, причому стінки скріплені, щонайменш, двома зовнішніми обручами 6. Бокові поверхні 7 клепок 3, які оснащені пазами 5 і виступами 4 виконані криволінійними. Посудини виробляють з будь-яких порід дерева, наприклад з дуба, з липи, вільхи та інших без відомих ушкоджень. Для виготовлення клепок 3 використовуються калібровані фігурні дошки, що обробляють на фрезерному верстаті. При цьому внутрішня сторона клепки 3 має форму ввігнутої циліндричної поверхні, а зовнішня сторона має форму випуклої циліндричної поверхні. Бокові поверхні 7 клепок 3 оснащені пазами 5 і виступами 4 виконані криволінійними. Далі вставляючи виступи 4 клепок 3 в пази 5 сусідніх клепок 3 щільно збирають нижню частину корпусу 2 посудини і скріплюють її нижнім обручем 6. Після цього щільно стягують верхню частину корпусу 2 посудини і скріплюють ії верхнім обручем 6. За рахунок того, що кожна з клепок 3 на середині її довжини має ширину, більшу ніж на краях, корпус посудини в середній частині також має більший діаметр ніж по краях. Після цього на внутрішній стороні корпусу 2 посудини в верхній і нижній частині виконують пази 8 для розміщення днища 1. Послаблюючи по черзі верхній і нижній обручі 6 встановлюють днище 1 і знову щільно стягують клепки 3 корпусу 2 навколо днища 1. Як посудини можуть бути виготовлені бочки-діжки, жбани, цебри, черпаки, відра, кружки, тази, купелі, бочечки, наприклад для вина і т. і. Посудина, що пропонується може мати широке практичне застосування.
