Електронний запірно-пломбувальний пристрій

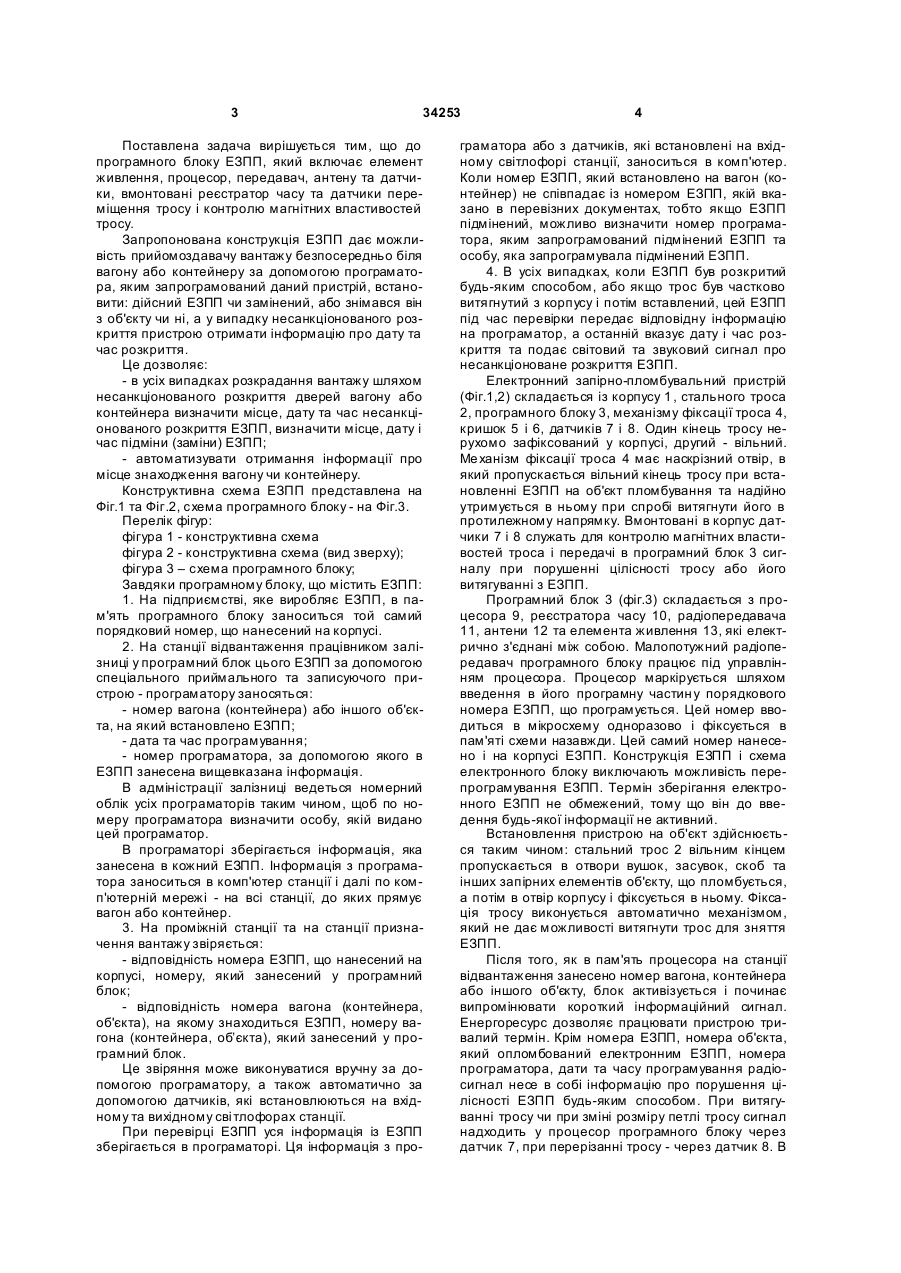

1. Електронний запірно-пломбувальний пристрій, що містить корпус, в якому розташований механізм фіксації троса та програмний блок, який відрізняє ться тим, що додатково містить датчики переміщення троса та контролю магнітних властивостей троса. 2. Пристрій за п. 1, який відрізняється тим, що містить реєстратор часу, який фіксує та передає інформацію про дату і час несанкціонованого розкриття електронного запірно-пломбувального пристрою. (19) (21) u200800547 (22) 16.01.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ФОЙГЕЛЬ ВЕНІАМІН АБРАМОВИЧ, UA, ВЕКШТЕЙН АРКАДІЙ МИ ХАЙЛОВИЧ, UA, ШАПОВАЛОВ СЕРГІЙ ФЕДОРОВИЧ, U A, ВВЕДЕНСЬКИЙ ЮРІЙ ОЛЕКСАНДРОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ВІННИЦЯТРАНСПРИЛАД", UA 3 34253 Поставлена задача вирішується тим, що до програмного блоку ЕЗПП, який включає елемент живлення, процесор, передавач, антену та датчики, вмонтовані реєстратор часу та датчики переміщення тросу і контролю магнітних властивостей тросу. Запропонована конструкція ЕЗПП дає можливість прийомоздавачу вантажу безпосередньо біля вагону або контейнеру за допомогою програматора, яким запрограмований даний пристрій, встановити: дійсний ЕЗПП чи замінений, або знімався він з об'єкту чи ні, а у випадку несанкціонованого розкриття пристрою отримати інформацію про дату та час розкриття. Це дозволяє: - в усіх випадках розкрадання вантажу шляхом несанкціонованого розкриття дверей вагону або контейнера визначити місце, дату та час несанкціонованого розкриття ЕЗПП, визначити місце, дату і час підміни (заміни) ЕЗПП; - автоматизувати отримання інформації про місце знаходження вагону чи контейнеру. Конструктивна схема ЕЗПП представлена на Фіг.1 та Фіг.2, схема програмного блоку - на Фіг.3. Перелік фігур: фігура 1 - конструктивна схема фігура 2 - конструктивна схема (вид зверху); фігура 3 – схема програмного блоку; Завдяки програмному блоку, що містить ЕЗПП: 1. На підприємстві, яке виробляє ЕЗПП, в пам'ять програмного блоку заноситься той самий порядковий номер, що нанесений на корпусі. 2. На станції відвантаження працівником залізниці у програмний блок цього ЕЗПП за допомогою спеціального приймального та записуючого пристрою - програматору заносяться: - номер вагона (контейнера) або іншого об'єкта, на який встановлено ЕЗПП; - дата та час програмування; - номер програматора, за допомогою якого в ЕЗПП занесена вищевказана інформація. В адміністрації залізниці ведеться номерний облік усіх програматорів таким чином, щоб по номеру програматора визначити особу, якій видано цей програматор. В програматорі зберігається інформація, яка занесена в кожний ЕЗПП. Інформація з програматора заноситься в комп'ютер станції і далі по комп'ютерній мережі - на всі станції, до яких прямує вагон або контейнер. 3. На проміжній станції та на станції призначення вантажу звіряється: - відповідність номера ЕЗПП, що нанесений на корпусі, номеру, який занесений у програмний блок; - відповідність номера вагона (контейнера, об'єкта), на якому знаходиться ЕЗПП, номеру вагона (контейнера, об’єкта), який занесений у програмний блок. Це звіряння може виконуватися вручну за допомогою програматору, а також автоматично за допомогою датчиків, які встановлюються на вхідному та вихідному сві тлофорах станції. При перевірці ЕЗПП уся інформація із ЕЗПП зберігається в програматорі. Ця інформація з про 4 граматора або з датчиків, які встановлені на вхідному світлофорі станції, заноситься в комп'ютер. Коли номер ЕЗПП, який встановлено на вагон (контейнер) не співпадає із номером ЕЗПП, якій вказано в перевізних документах, тобто якщо ЕЗПП підмінений, можливо визначити номер програматора, яким запрограмований підмінений ЕЗПП та особу, яка запрограмувала підмінений ЕЗПП. 4. В усіх випадках, коли ЕЗПП був розкритий будь-яким способом, або якщо трос був частково витягнутий з корпусу і потім вставлений, цей ЕЗПП під час перевірки передає відповідну інформацію на програматор, а останній вказує дату і час розкриття та подає світовий та звуковий сигнал про несанкціоноване розкриття ЕЗПП. Електронний запірно-пломбувальний пристрій (Фіг.1,2) складається із корпусу 1 , стального троса 2, програмного блоку 3, механізму фіксації троса 4, кришок 5 і 6, датчиків 7 і 8. Один кінець тросу нерухомо зафіксований у корпусі, другий - вільний. Ме ханізм фіксації троса 4 має наскрізний отвір, в який пропускається вільний кінець тросу при встановленні ЕЗПП на об'єкт пломбування та надійно утримується в ньому при спробі витягнути його в протилежному напрямку. Вмонтовані в корпус датчики 7 і 8 служать для контролю магнітнихвластивостей троса і передачі в програмний блок 3 сигналу при порушенні цілісності тросу або його витягуванні з ЕЗПП. Програмний блок 3 (фіг.3) складається з процесора 9, реєстратора часу 10, радіопередавача 11, антени 12 та елемента живлення 13, які електрично з'єднані між собою. Малопотужний радіопередавач програмного блоку працює під управлінням процесора. Процесор маркірується шляхом введення в його програмну частин у порядкового номера ЕЗПП, що програмується. Цей номер вводиться в мікросхему одноразово і фіксується в пам'яті схеми назавжди. Цей самий номер нанесено і на корпусі ЕЗПП. Конструкція ЕЗПП і схема електронного блоку виключають можливість перепрограмування ЕЗПП. Термін зберігання електронного ЕЗПП не обмежений, тому що він до введення будь-якої інформації не активний. Встановлення пристрою на об'єкт здійснюється таким чином: стальний трос 2 вільним кінцем пропускається в отвори вушок, засувок, скоб та інших запірних елементів об'єкту, що пломбується, а потім в отвір корпусу і фіксується в ньому. Фіксація тросу виконується автоматично механізмом, який не дає можливості витягнути трос для зняття ЕЗПП. Після того, як в пам'ять процесора на станції відвантаження занесено номер вагона, контейнера або іншого об'єкту, блок активізується і починає випромінювати короткий інформаційний сигнал. Енергоресурс дозволяє працювати пристрою тривалий термін. Крім номера ЕЗПП, номера об'єкта, який опломбований електронним ЕЗПП, номера програматора, дати та часу програмування радіосигнал несе в собі інформацію про порушення цілісності ЕЗПП будь-яким способом. При витягуванні тросу чи при зміні розміру петлі тросу сигнал надходить у процесор програмного блоку через датчик 7, при перерізанні тросу - через датчик 8. В 5 34253 усі х цих випадках реєстратор часу несанкціонованого розкриття ЕЗПП формує кодову посилку, яка додатково містить інформацію про дату і час несанкціонованого розкриття пристрою. Це дозволяє оперативно та з достовірною точністю визначити місце, де відбулося несанкціоноване розкриття пристрою. Комп’ютерна в ерстка І.Скворцов а 6 Дослідні зразки електронного запірнопломбувального пристрою та програматора виготовлені на державному підприємстві "Вінницятрансприлад". Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
