Запірно-пломбувальний пристрій

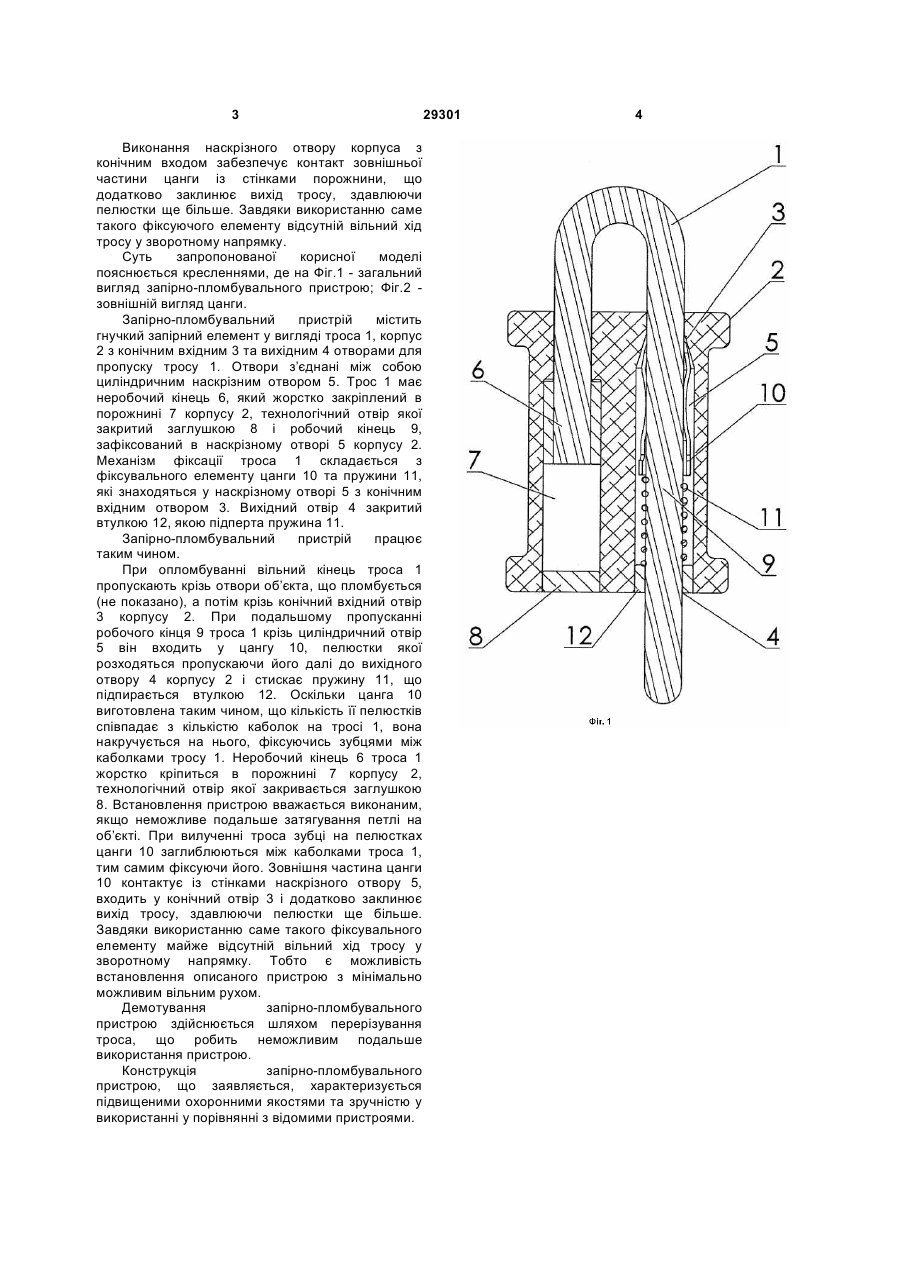

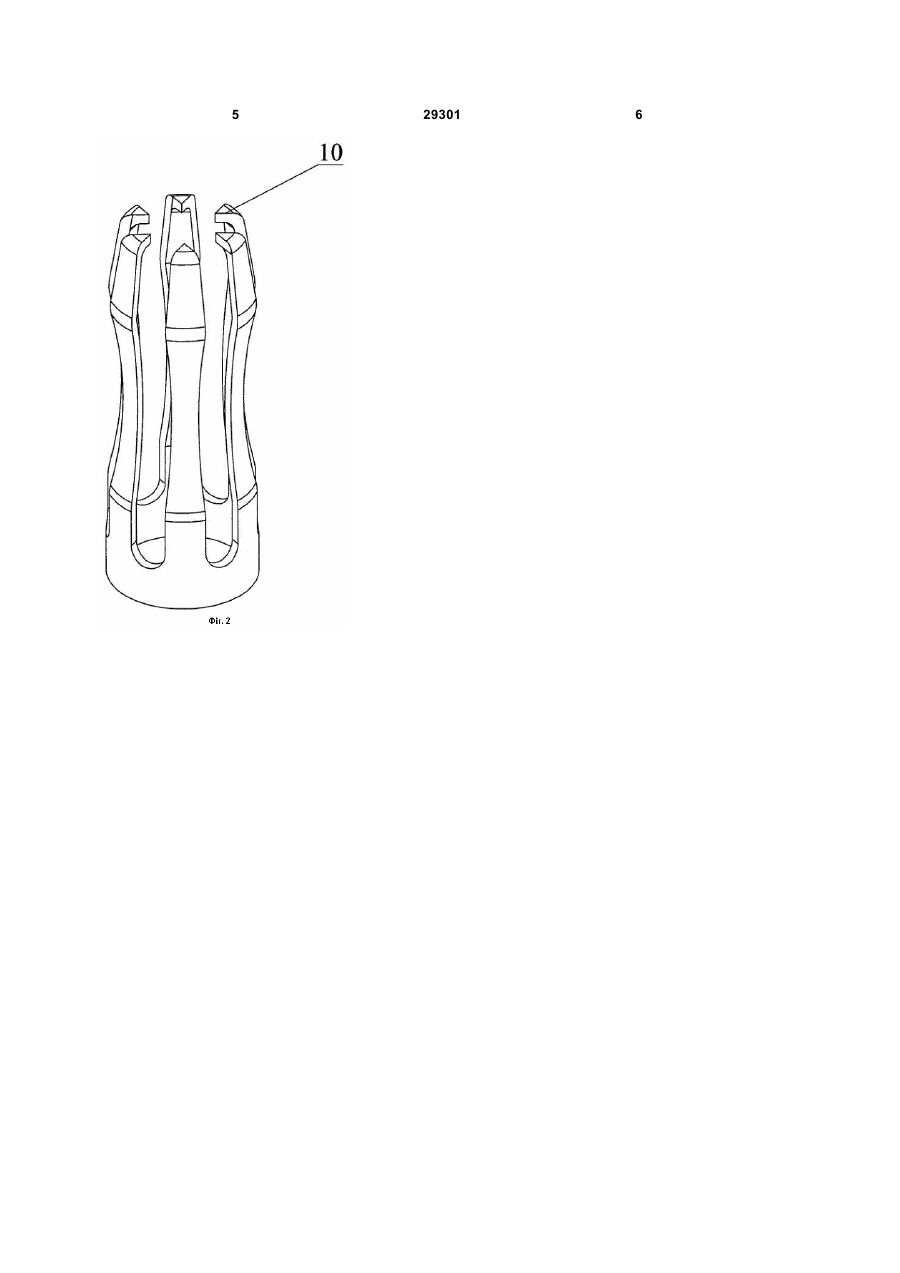

Запірно-пломбувальний пристрій, що містить гнучкий запірний елемент у вигляді троса, корпус з вхідним і вихідним осьовими отворами під трос, сполученими між собою циліндричним наскрізним отвором, в якому розміщено підпружинену стопорну цангу, в стінках якої виконані повздовжні пази, який відрізняється тим, що на пелюстках цанги виконані зубці з внутрішнім загином, кількість пелюстків цанги співпадає з кількістю каболок на тросі, а наскрізний отвір корпусу виконаний з конічним входом. (19) (21) u200709842 (22) 03.09.2007 (24) 10.01.2008 (72) МЕЗЕЦЬКИЙ ВАСИЛЬ ПЕТРОВИЧ, UA, ШКУРАТ ВАДИМ ОЛЕКСІЙОВИЧ, UA, МУДРАК ІРИНА ВОЛОДИМИРІВНА, UA (73) МЕЗЕЦЬКИЙ ВАСИЛЬ ПЕТРОВИЧ, UA, ШКУРАТ ВАДИМ ОЛЕКСІЙОВИЧ, UA, МУДРАК ІРИНА ВОЛОДИМИРІВНА, UA (56) 3 Виконання наскрізного отвору корпуса з конічним входом забезпечує контакт зовнішньої частини цанги із стінками порожнини, що додатково заклинює вихід тросу, здавлюючи пелюстки ще більше. Завдяки використанню саме такого фіксуючого елементу відсутній вільний хід тросу у зворотному напрямку. Суть запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 - загальний вигляд запірно-пломбувального пристрою; Фіг.2 зовнішній вигляд цанги. Запірно-пломбувальний пристрій містить гнучкий запірний елемент у вигляді троса 1, корпус 2 з конічним вхідним 3 та вихідним 4 отворами для пропуску тросу 1. Отвори з’єднані між собою циліндричним наскрізним отвором 5. Трос 1 має неробочий кінець 6, який жорстко закріплений в порожнині 7 корпусу 2, технологічний отвір якої закритий заглушкою 8 і робочий кінець 9, зафіксований в наскрізному отворі 5 корпусу 2. Механізм фіксації троса 1 складається з фіксувального елементу цанги 10 та пружини 11, які знаходяться у наскрізному отворі 5 з конічним вхідним отвором 3. Вихідний отвір 4 закритий втулкою 12, якою підперта пружина 11. Запірно-пломбувальний пристрій працює таким чином. При опломбуванні вільний кінець троса 1 пропускають крізь отвори об’єкта, що пломбується (не показано), а потім крізь конічний вхідний отвір 3 корпусу 2. При подальшому пропусканні робочого кінця 9 троса 1 крізь циліндричний отвір 5 він входить у цангу 10, пелюстки якої розходяться пропускаючи його далі до вихідного отвору 4 корпусу 2 і стискає пружину 11, що підпирається втулкою 12. Оскільки цанга 10 виготовлена таким чином, що кількість її пелюстків співпадає з кількістю каболок на тросі 1, вона накручується на нього, фіксуючись зубцями між каболками тросу 1. Неробочий кінець 6 троса 1 жорстко кріпиться в порожнині 7 корпусу 2, технологічний отвір якої закривається заглушкою 8. Встановлення пристрою вважається виконаним, якщо неможливе подальше затягування петлі на об’єкті. При вилученні троса зубці на пелюстках цанги 10 заглиблюються між каболками троса 1, тим самим фіксуючи його. Зовнішня частина цанги 10 контактує із стінками наскрізного отвору 5, входить у конічний отвір 3 і додатково заклинює вихід тросу, здавлюючи пелюстки ще більше. Завдяки використанню саме такого фіксувального елементу майже відсутній вільний хід тросу у зворотному напрямку. Тобто є можливість встановлення описаного пристрою з мінімально можливим вільним рухом. Демотування запірно-пломбувального пристрою здійснюється шляхом перерізування троса, що робить неможливим подальше використання пристрою. Конструкція запірно-пломбувального пристрою, що заявляється, характеризується підвищеними охоронними якостями та зручністю у використанні у порівнянні з відомими пристроями. 29301 4 5 29301 6
