Запірно-пломбувальний пристрій

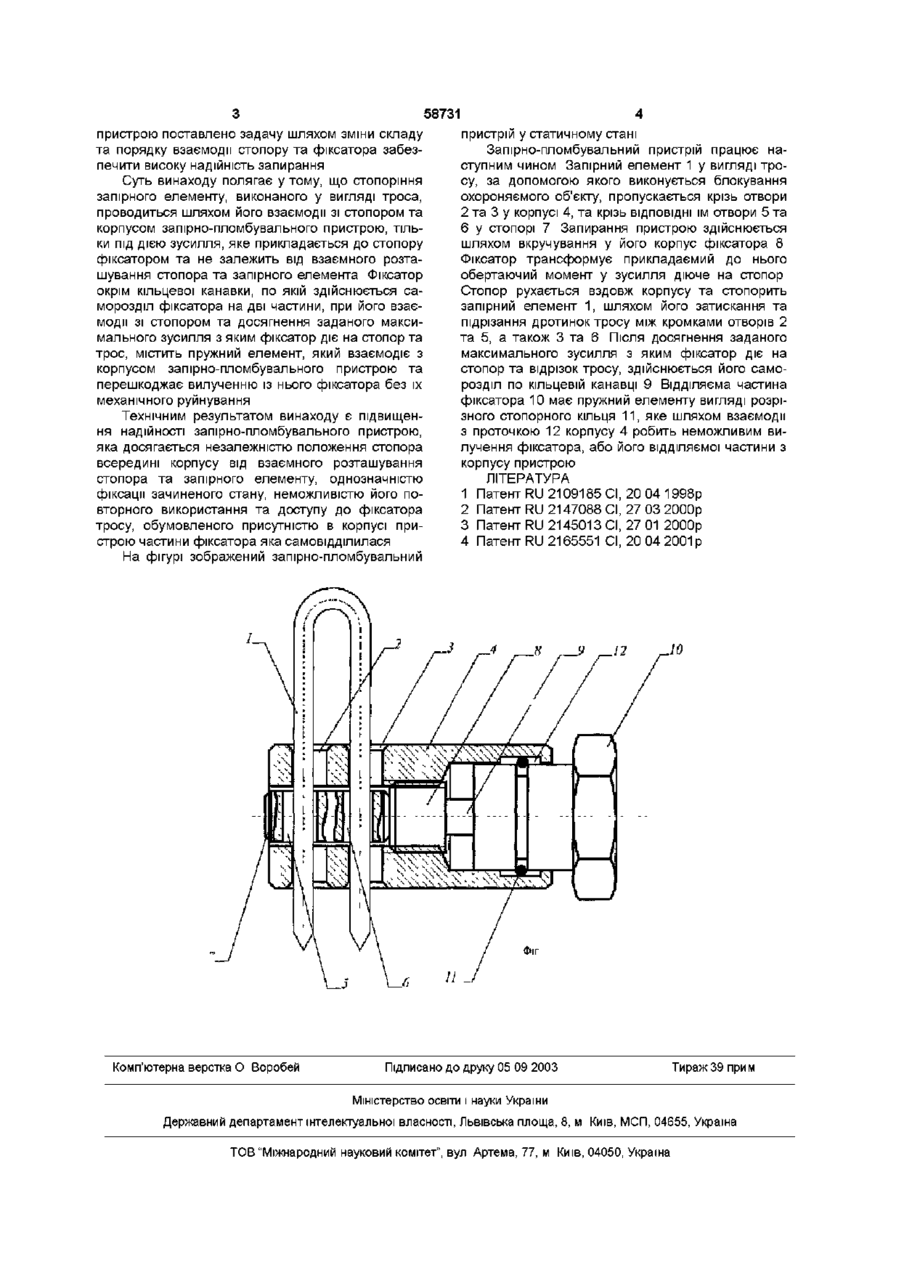

Запірно-пломбувальний пристрій, що містить корпус з центральним отвором, запірний елемент у вигляді троса, стопор, розташований на запірному елементі з можливістю переміщення відносно корпусу та взаємодії з корпусом та запірним елементом, фіксатор з кільцевою канавкою, по якій здійснюється самовідламування фіксатора при його взаємодії зі стопором та досягненні заданого максимального зусилля, з яким фіксатор діє на стопор, та запірний елемент, який відрізняється тим, що стопор взаємодіє з корпусом та запірним елементом під дією зусилля, прикладеного до нього фіксатором, а на самовідділювальній частині фіксатора міститься щонайменше один пружний стопорний елемент, який взаємодіє щонайменше з однією з поверхонь корпусу Винахід відноситься до запираємих пристроїв з пломбуванням та може бути використаний в будь-яких галузях промисловості для запирання з опломбуванням будь-яких об'єктів, де доцільно використання гнучкого зв'язку у вигляді відрізку троса його вскриття Існує конструкція запірно-пломбувального пристрою [4], в якому для усунення можливості переміщення стопора після запирання пристрою, введений додатковий фіксатор стопору у 2-х варіантах Фіксатор взаємодіє з обоймою стопору після запирання запірно-пломбувального пристрою та перешкоджає його зміщенню в напрямку розстопоршня запираемого елемента На фіксаторі, і в першому і в другому варіантах виконання пристрою, виконана кільцева канавка, по якій здійснюється саморозділ фіксатора на дві частини, при його взаємодії зі стопором та досягнення заданого максимального зусилля, з яким фіксатор діє на обойму стопора та відрізок тросу Однак, така конструкція також має недостатню надійність, так як частина фіксатора, яка залишалася у запірно-пломбувальному пристрої нічим додатково не зафіксована та може бути вилучена з його корпусу Після ЦЬОГО знову з'являється можливість змістити нічим не зафіксований стопор та відкрити таким чином пристрій, не залишивши СЛІДІВ злому Окрім того, у цій конструкції відсутні ЗОВНІШНІ ознаки взаємодії фіксатора та обойми стопора, отже фіксатор випадково, або навмисно може бути відломаний до цього моменту, що також знижує надійність пристрою В основу винаходу запірно-пломбувального ВІДОМІ запірно-пломбувальні пристрої [1, 2, 3], які містять корпус з центральним отвором, запираємий елемент у вигляді тросу, встановлений рухомо та СПІВВІСНО отвору корпусу, стопор, розташований на запираемому елементі з можливістю переміщення та взаємодії з корпусом та запираємим елементом при їх відносному русі, причому тільки на запирання Однак, ці конструкції мають недостатню надійність, так як стопор нічим не фіксується у положенні стопоріння та внаслідок цього має можливість переміщення всередині корпусу разом з запираємим елементом у бік розстопоршня Отже, завжди є можливість трохи змістити корпус зачиненого запірно-пломбувального пристрою по запираемому елементі в напрямку його подальшого зачинення Внаслідок цього, стопор також зміститься всередені корпусу та розстопорить запираємий елемент Якщо потім якимось чином зафіксувати стопор у цьому положенні, з'являється можливість відкрити, а потім знову зачинити запірно-пломбувальний пристрій без будь-яких СЛІДІВ СО 1^ 00 Ю 58731 пристрою поставлено задачу шляхом зміни складу та порядку взаємодії стопору та фіксатора забезпечити високу надійність запирання Суть винаходу полягає у тому, що стопоріння запірного елементу, виконаного у вигляді троса, проводиться шляхом його взаємодії зі стопором та корпусом запірно-пломбувального пристрою, тільки під дією зусилля, яке прикладається до стопору фіксатором та не залежить від взаємного розташування стопора та запірного елемента Фіксатор окрім кільцевої канавки, по якій здійснюється саморозділ фіксатора на дві частини, при його взаємодії зі стопором та досягнення заданого максимального зусилля з яким фіксатор діє на стопор та трос, містить пружний елемент, який взаємодіє з корпусом запірно-пломбувального пристрою та перешкоджає вилученню із нього фіксатора без їх механічного руйнування Технічним результатом винаходу є підвищення надійності запірно-пломбувального пристрою, яка досягається незалежністю положення стопора всередині корпусу від взаємного розташування стопора та запірного елементу, однозначністю фіксації зачиненого стану, неможливістю його повторного використання та доступу до фіксатора тросу, обумовленого присутністю в корпусі пристрою частини фіксатора яка самовідділилася На фігурі зображений запірно-пломбувальний Комп'ютерна верстка О Воробей пристрій у статичному стані Запірно-пломбувальний пристрій працює наступним чином Запірний елемент 1 у вигляді тросу, за допомогою якого виконується блокування охороняємого об'єкту, пропускається крізь отвори 2 та 3 у корпусі 4, та крізь ВІДПОВІДНІ їм отвори 5 та 6 у стопорі 7 Запирання пристрою здійснюється шляхом вкручування у його корпус фіксатора 8 Фіксатор трансформує прикладаємий до нього обертаючий момент у зусилля діюче на стопор Стопор рухається вздовж корпусу та стопорить запірний елемент 1, шляхом його затискання та підрізання дротинок тросу між кромками отворів 2 та 5, а також 3 та 6 Після досягнення заданого максимального зусилля з яким фіксатор діє на стопор та відрізок тросу, здійснюється його саморозділ по кільцевій канавці 9 Відділяєма частина фіксатора 10 має пружний елементу вигляді розрізного стопорного кільця 11, яке шляхом взаємодії 3 проточкою 12 корпусу 4 робить неможливим вилучення фіксатора, або його ВІДДІЛЯЄМОІ частини з корпусу пристрою ЛІТЕРАТУРА 1 Патент RU 2109185 СІ, 20 04 1998р 2 Патент RU 2147088 СІ, 27 03 2000р 3 Патент RU 2145013 СІ, 27 01 2000р 4 Патент RU 2165551 СІ, 20 04 2001 р Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
