Вібропресова формувальна машина

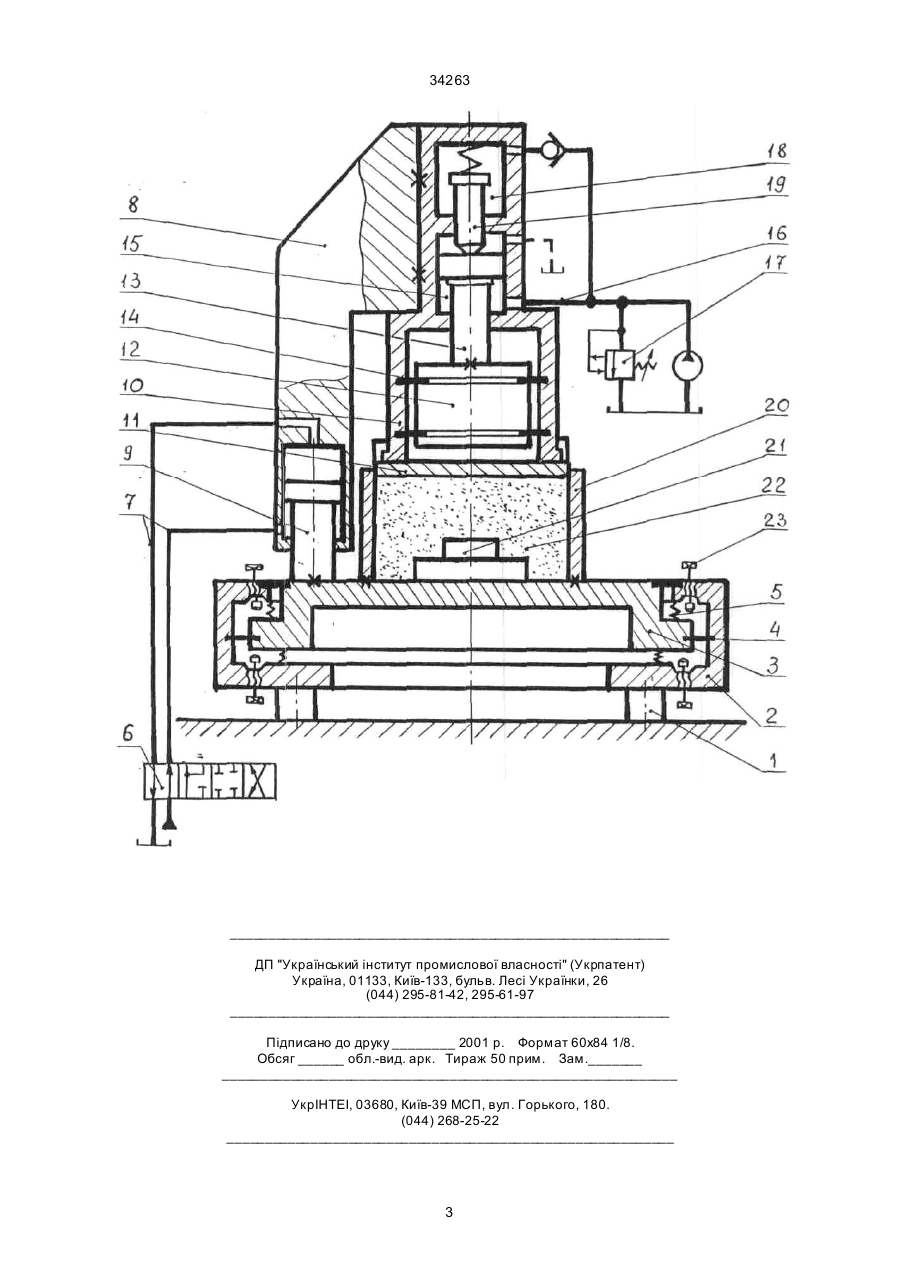

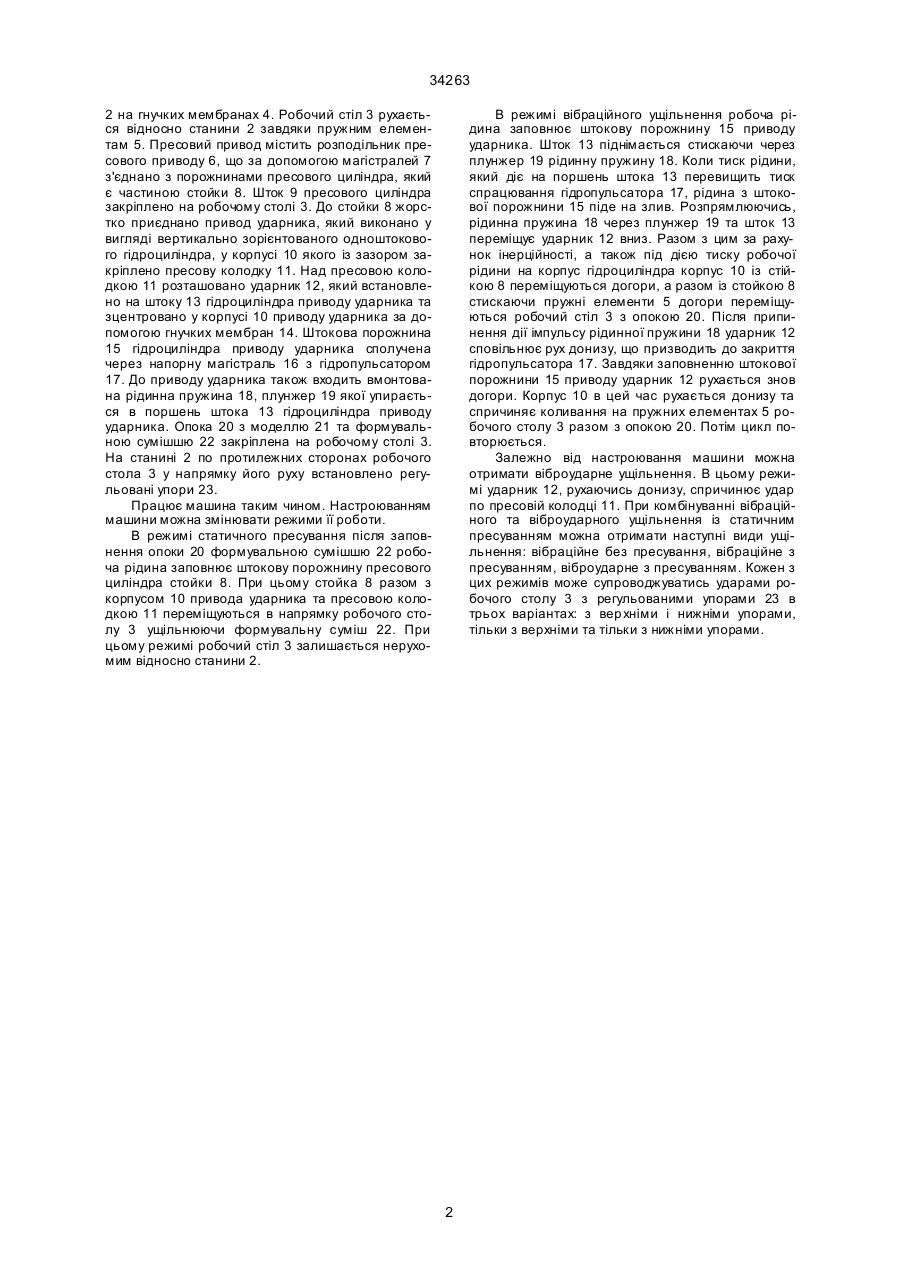

Вібропресова формувальна машина, що складається із встановленої на пружних опорах станини, ударника, рухомого відносно станини робочого стола з його пружними елементами, пресового привода, упорів робочого стола, приводу ударника, яка відрізняється тим, що робочий стіл встановлено у станині на гнучких мембранах, а 34263 2 на гнучких мембранах 4. Робочий стіл 3 рухається відносно станини 2 завдяки пружним елементам 5. Пресовий привод містить розподільник пресового приводу 6, що за допомогою магістралей 7 з'єднано з порожнинами пресового циліндра, який є частиною стойки 8. Шток 9 пресового циліндра закріплено на робочому столі 3. До стойки 8 жорстко приєднано привод ударника, який виконано у вигляді вертикально зорієнтованого одноштокового гідроциліндра, у корпусі 10 якого із зазором закріплено пресову колодку 11. Над пресовою колодкою 11 розташовано ударник 12, який встановлено на штоку 13 гідроциліндра приводу ударника та зцентровано у корпусі 10 приводу ударника за допомогою гнучких мембран 14. Штокова порожнина 15 гідроциліндра приводу ударника сполучена через напорну магістраль 16 з гідропульсатором 17. До приводу ударника також входить вмонтована рідинна пружина 18, плунжер 19 якої упирається в поршень штока 13 гідроциліндра приводу ударника. Опока 20 з моделлю 21 та формувальною сумішшю 22 закріплена на робочому столі 3. На станині 2 по протилежних сторонах робочого стола 3 у напрямку його руху встановлено регульовані упори 23. Працює машина таким чином. Настроюванням машини можна змінювати режими її роботи. В режимі статичного пресування після заповнення опоки 20 формувальною сумішшю 22 робоча рідина заповнює штокову порожнину пресового циліндра стойки 8. При цьому стойка 8 разом з корпусом 10 привода ударника та пресовою колодкою 11 переміщуються в напрямку робочого столу 3 ущільнюючи формувальну суміш 22. При цьому режимі робочий стіл 3 залишається нерухомим відносно станини 2. В режимі вібраційного ущільнення робоча рідина заповнює штокову порожнину 15 приводу ударника. Шток 13 піднімається стискаючи через плунжер 19 рідинну пружину 18. Коли тиск рідини, який діє на поршень штока 13 перевищить тиск спрацювання гідропульсатора 17, рідина з штокової порожнини 15 піде на злив. Розпрямлюючись, рідинна пружина 18 через плунжер 19 та шток 13 переміщує ударник 12 вниз. Разом з цим за рахунок інерційності, а також під дією тиску робочої рідини на корпус гідроциліндра корпус 10 із стійкою 8 переміщуються догори, а разом із стойкою 8 стискаючи пружні елементи 5 догори переміщуються робочий стіл 3 з опокою 20. Після припинення дії імпульсу рідинної пружини 18 ударник 12 сповільнює рух донизу, що призводить до закриття гідропульсатора 17. Завдяки заповненню штокової порожнини 15 приводу ударник 12 рухається знов догори. Корпус 10 в цей час рухається донизу та спричиняє коливання на пружних елементах 5 робочого столу 3 разом з опокою 20. Потім цикл повторюється. Залежно від настроювання машини можна отримати віброударне ущільнення. В цьому режимі ударник 12, рухаючись донизу, спричинює удар по пресовій колодці 11. При комбінуванні вібраційного та віброударного ущільнення із статичним пресуванням можна отримати наступні види ущільнення: вібраційне без пресування, вібраційне з пресуванням, віброударне з пресуванням. Кожен з цих режимів може супроводжуватись ударами робочого столу 3 з регульованими упорами 23 в трьох варіантах: з вер хніми і нижніми упорами, тільки з верхніми та тільки з нижніми упорами. 2 34263 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
