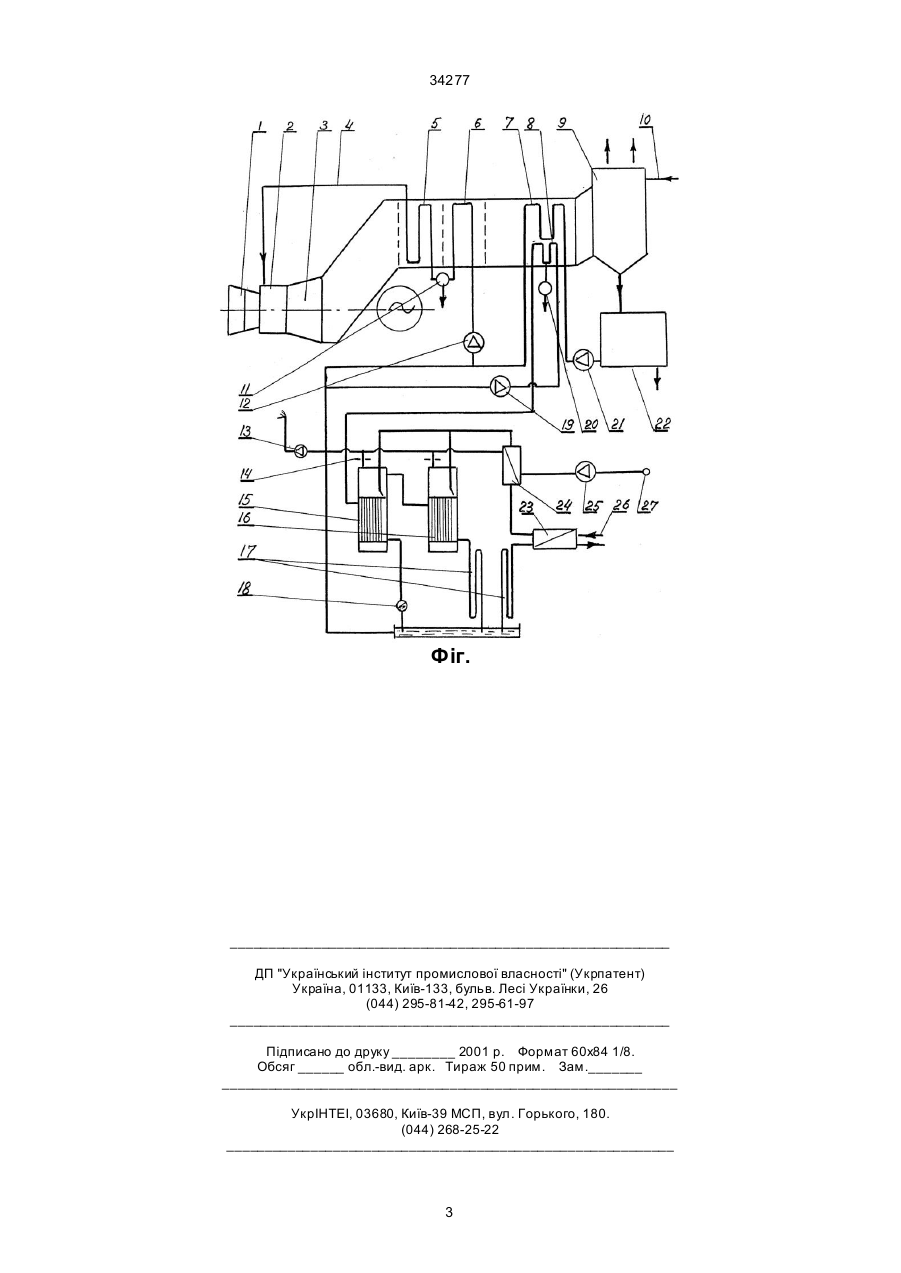

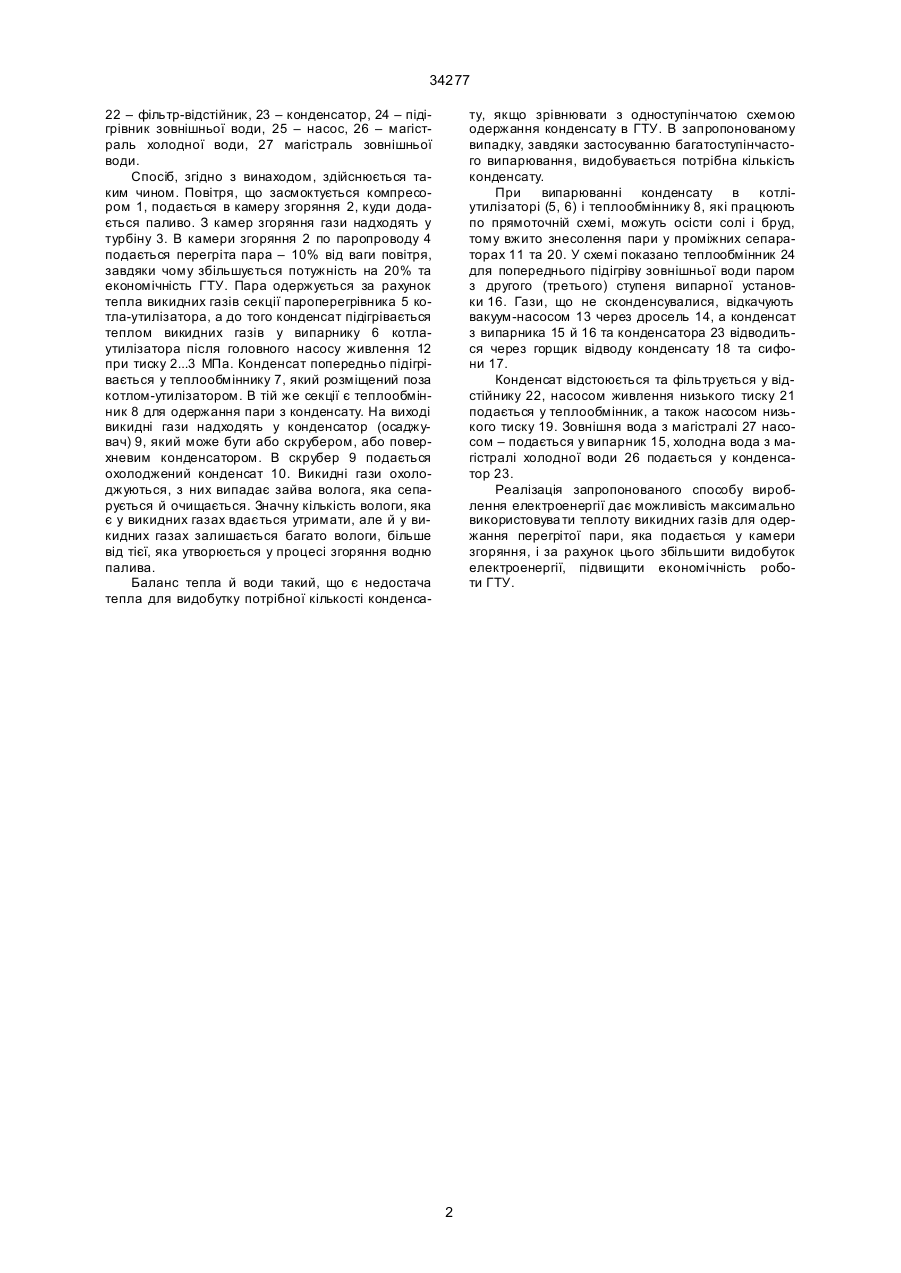

Спосіб виробництва електроенергії в газотурбінній установці, який включає одержання конденсату з викидних газів, вироблення з нього перегрітої пари в котлі-утилізаторі за турбіною і введення цієї пари в камери згоряння, який відрізняється тим, що частку конденсату попередньо випаровують у теплообміннику за котлом-утилізатором теплом викидних газів, подають цю пару при тиску 0,2...0,3 МПа у випарний апарат, одержують із зовнішньої води конденсат, а потім змішують його з конденсатом з викидних газів. (19) (21) 99063464 (22) 21.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Долінський Анатолій Андрійович, Соколов Олексій Олексійович, Дикий Микола Олександрович, Пісарев В'ячеслав Євгенович, Шурчков Анатолій Васильович (73) Інститут те хнічної теплофізики Національної академії наук України 34277 22 – фільтр-відстійник, 23 – конденсатор, 24 – підігрівник зовнішньої води, 25 – насос, 26 – магістраль холодної води, 27 магістраль зовнішньої води. Спосіб, згідно з винаходом, здійснюється таким чином. Повітря, що засмоктується компресором 1, подається в камеру згоряння 2, куди додається паливо. З камер згоряння гази надходять у турбіну 3. В камери згоряння 2 по паропроводу 4 подається перегріта пара – 10% від ваги повітря, завдяки чому збільшується потужність на 20% та економічність ГТУ. Пара одержується за рахунок тепла викидних газів секції пароперегрівника 5 котла-утилізатора, а до того конденсат підігрівається теплом викидних газів у випарнику 6 котлаутилізатора після головного насосу живлення 12 при тиску 2...3 МПа. Конденсат попередньо підігрівається у теплообміннику 7, який розміщений поза котлом-утилізатором. В тій же секції є теплообмінник 8 для одержання пари з конденсату. На виході викидні гази надходять у конденсатор (осаджувач) 9, який може бути або скрубером, або поверхневим конденсатором. В скрубер 9 подається охолоджений конденсат 10. Викидні гази охолоджуються, з них випадає зайва волога, яка сепарується й очищається. Значну кількість вологи, яка є у викидних газах вдається утримати, але й у викидних газах залишається багато вологи, більше від тієї, яка утворюється у процесі згоряння водню палива. Баланс тепла й води такий, що є недостача тепла для видобутку потрібної кількості конденса ту, якщо зрівнювати з одноступінчатою схемою одержання конденсату в ГТУ. В запропонованому випадку, завдяки застосуванню багатоступінчастого випарювання, видобувається потрібна кількість конденсату. При випарюванні конденсату в котліутилізаторі (5, 6) і теплообміннику 8, які працюють по прямоточній схемі, можуть осісти солі і бруд, тому вжито знесолення пари у проміжних сепараторах 11 та 20. У схемі показано теплообмінник 24 для попереднього підігріву зовнішньої води паром з другого (третього) ступеня випарної установки 16. Гази, що не сконденсувалися, відкачують вакуум-насосом 13 через дросель 14, а конденсат з випарника 15 й 16 та конденсатора 23 відводиться через горщик відводу конденсату 18 та сифони 17. Конденсат відстоюється та фільтрується у відстійнику 22, насосом живлення низького тиску 21 подається у теплообмінник, а також насосом низького тиску 19. Зовнішня вода з магістралі 27 насосом – подається у випарник 15, холодна вода з магістралі холодної води 26 подається у конденсатор 23. Реалізація запропонованого способу вироблення електроенергії дає можливість максимально використовува ти теплоту викидних газів для одержання перегрітої пари, яка подається у камери згоряння, і за рахунок цього збільшити видобуток електроенергії, підвищити економічність роботи ГТУ. 2 34277 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Method for production of electric energy in gas-turbine unit

Автори англійською

Dolinskyi Anatolii Andriiovych, Sokolov Oleksii Oleksiiovych, Dykyi Mykola Oleksandrovych, Pisarev Viacheslav Yevhenovych, Shurchkov Anatolii Vasyliovych

Назва патенту російською

Способ выработки электроэнергии в газотурбинной установке

Автори російською

Долинский Анатолий Андреевич, Соколов Алексей Алексеевич, Дикий Николай Александрович, Писарев Вячеслав Евгеньевич, Шурчков Анатолий Васильевич

МПК / Мітки

МПК: F02C 6/00

Мітки: виробництва, спосіб, електроенергії, установці, газотурбінний
