Теплообмінник

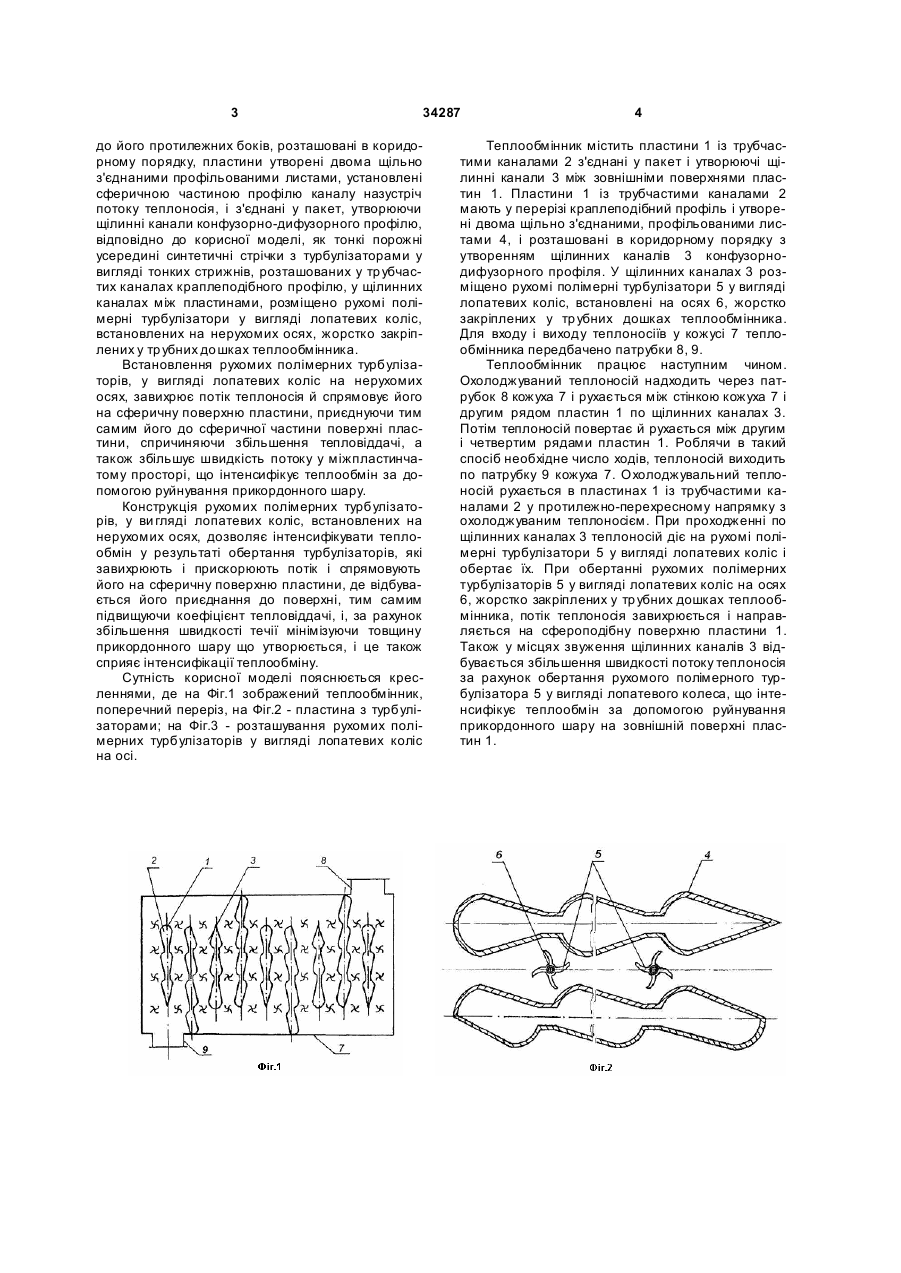

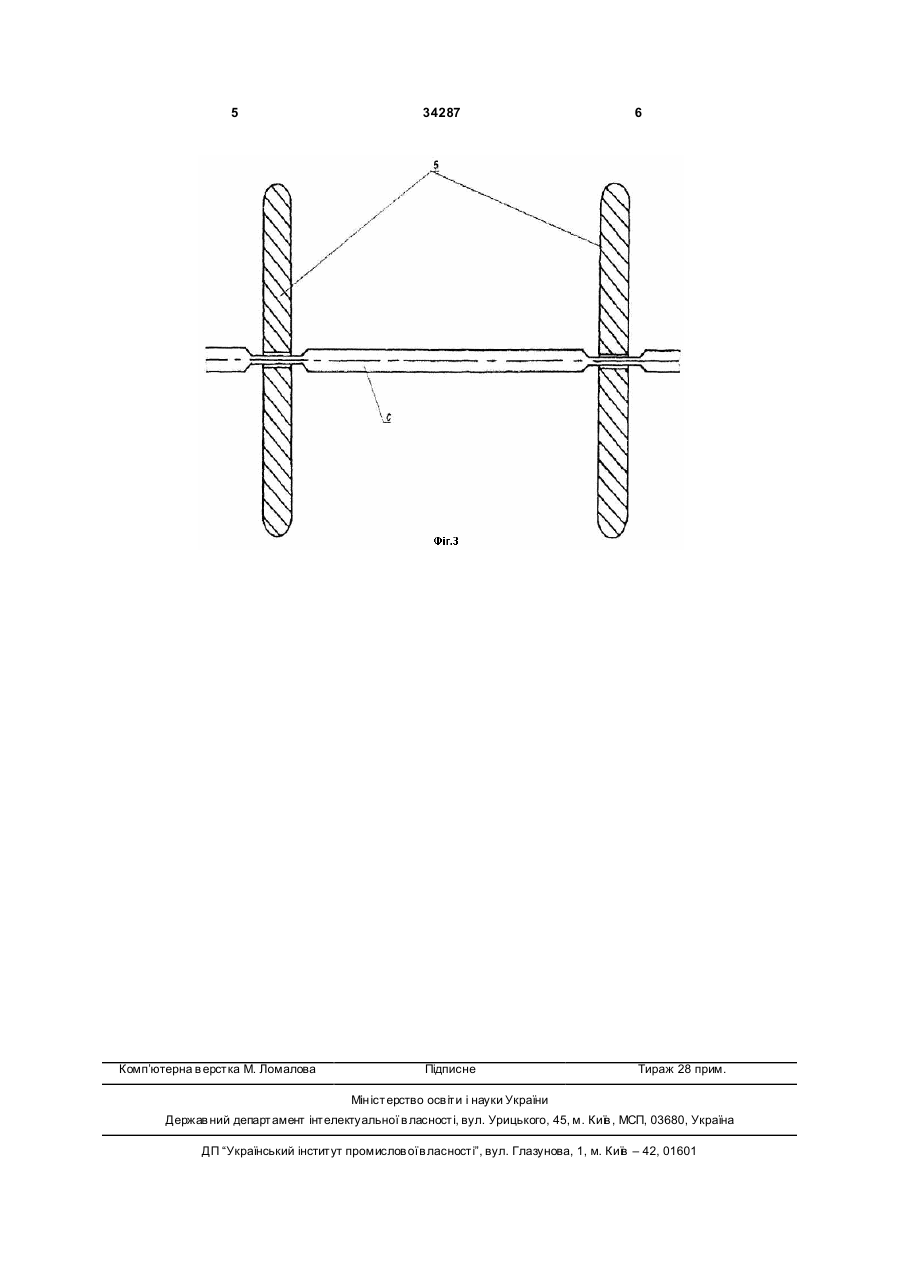

Теплообмінник, що містить пластини із трубчастими каналами краплеподібного профілю, що 3 34287 до його протилежних боків, розташовані в коридорному порядку, пластини утворені двома щільно з'єднаними профільованими листами, установлені сферичною частиною профілю каналу назустріч потоку теплоносія, і з'єднані у пакет, утворюючи щілинні канали конфузорно-дифузорного профілю, відповідно до корисної моделі, як тонкі порожні усередині синтетичні стрічки з турбулізаторами у вигляді тонких стрижнів, розташованих у тр убчастих каналах краплеподібного профілю, у щілинних каналах між пластинами, розміщено рухомі полімерні турбулізатори у вигляді лопатевих коліс, встановлених на нерухомих осях, жорстко закріплених у тр убних до шках теплообмінника. Встановлення рухомих полімерних турбулізаторів, у вигляді лопатевих коліс на нерухомих осях, завихрює потік теплоносія й спрямовує його на сферичну поверхню пластини, приєднуючи тим самим його до сферичної частини поверхні пластини, спричиняючи збільшення тепловіддачі, а також збільшує швидкість потоку у міжпластинчатому просторі, що інтенсифікує теплообмін за допомогою руйнування прикордонного шару. Конструкція рухомих полімерних турбулізаторів, у ви гляді лопатевих коліс, встановлених на нерухомих осях, дозволяє інтенсифікувати теплообмін у результаті обертання турбулізаторів, які завихрюють і прискорюють потік і спрямовують його на сферичну поверхню пластини, де відбувається його приєднання до поверхні, тим самим підвищуючи коефіцієнт тепловіддачі, і, за рахунок збільшення швидкості течії мінімізуючи товщину прикордонного шару що утворюється, і це також сприяє інтенсифікації теплообміну. Сутність корисної моделі пояснюється кресленнями, де на Фіг.1 зображений теплообмінник, поперечний переріз, на Фіг.2 - пластина з турбулізаторами; на Фіг.3 - розташування рухомих полімерних турбулізаторів у вигляді лопатевих коліс на осі. 4 Теплообмінник містить пластини 1 із трубчастими каналами 2 з'єднані у пакет і утворюючі щілинні канали 3 між зовнішніми поверхнями пластин 1. Пластини 1 із трубчастими каналами 2 мають у перерізі краплеподібний профіль і утворені двома щільно з'єднаними, профільованими листами 4, і розташовані в коридорному порядку з утворенням щілинних каналів 3 конфузорнодифузорного профіля. У щілинних каналах 3 розміщено рухомі полімерні турбулізатори 5 у вигляді лопатевих коліс, встановлені на осях 6, жорстко закріплених у тр убних дошках теплообмінника. Для входу і виходу теплоносіїв у кожусі 7 теплообмінника передбачено патрубки 8, 9. Теплообмінник працює наступним чином. Охолоджуваний теплоносій надходить через патрубок 8 кожуха 7 і рухається між стінкою кожуха 7 і другим рядом пластин 1 по щілинних каналах 3. Потім теплоносій повертає й рухається між другим і четвертим рядами пластин 1. Роблячи в такий спосіб необхідне число ходів, теплоносій виходить по патрубку 9 кожуха 7. Охолоджувальний теплоносій рухається в пластинах 1 із трубчастими каналами 2 у протилежно-перехресному напрямку з охолоджуваним теплоносієм. При проходженні по щілинних каналах 3 теплоносій діє на рухомі полімерні турбулізатори 5 у вигляді лопатевих коліс і обертає їх. При обертанні рухомих полімерних турбулізаторів 5 у вигляді лопатевих коліс на осях 6, жорстко закріплених у тр убних дошках теплообмінника, потік теплоносія завихрюється і направляється на сфероподібну поверхню пластини 1. Також у місцях звуження щілинних каналів 3 відбувається збільшення швидкості потоку теплоносія за рахунок обертання рухомого полімерного турбулізатора 5 у вигляді лопатевого колеса, що інтенсифікує теплообмін за допомогою руйнування прикордонного шару на зовнішній поверхні пластин 1. 5 Комп’ютерна в ерстка М. Ломалова 34287 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
