Затискний патрон

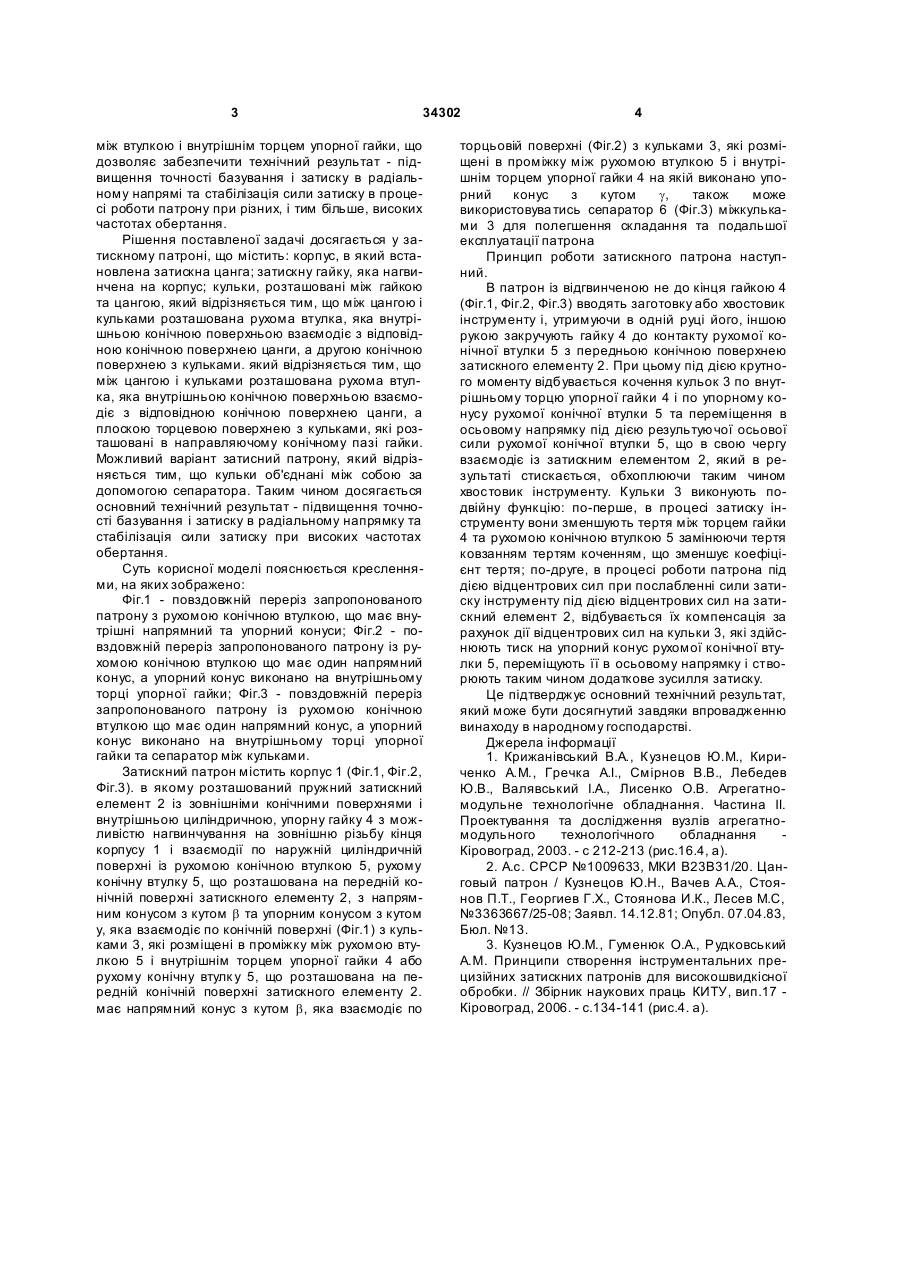

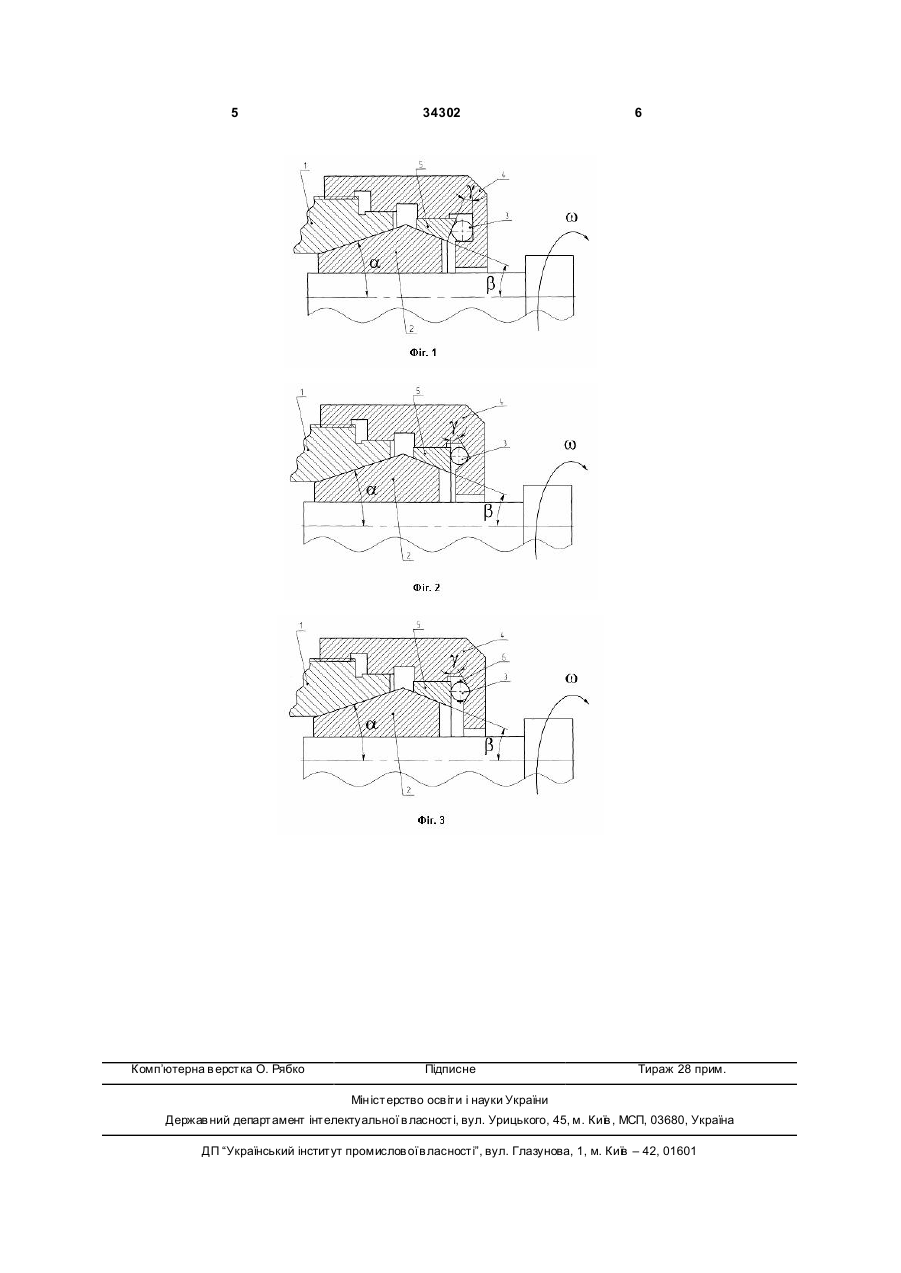

1. Затискний патрон, що містить: корпус, в який встановлена затискна цанга; затискну гайку, яка нагвинчена на корпус; кульки, розташовані між гайкою та цангою, який відрізняється тим, що між цангою і кульками розташована рухома втулка, яка 3 34302 між втулкою і внутрішнім торцем упорної гайки, що дозволяє забезпечити технічний результат - підвищення точності базування і затиску в радіальному напрямі та стабілізація сили затиску в процесі роботи патрону при різних, і тим більше, високих частотах обертання. Рішення поставленої задачі досягається у затискному патроні, що містить: корпус, в який встановлена затискна цанга; затискну гайку, яка нагвинчена на корпус; кульки, розташовані між гайкою та цангою, який відрізняється тим, що між цангою і кульками розташована рухома втулка, яка внутрішньою конічною поверхньою взаємодіє з відповідною конічною поверхнею цанги, а другою конічною поверхнею з кульками. який відрізняється тим, що між цангою і кульками розташована рухома втулка, яка внутрішньою конічною поверхньою взаємодіє з відповідною конічною поверхнею цанги, а плоскою торцевою поверхнею з кульками, які розташовані в направляючому конічному пазі гайки. Можливий варіант затисний патрону, який відрізняється тим, що кульки об'єднані між собою за допомогою сепаратора. Таким чином досягається основний технічний результат - підвищення точності базування і затиску в радіальному напрямку та стабілізація сили затиску при високих частотах обертання. Суть корисної моделі пояснюється кресленнями, на яких зображено: Фіг.1 - повздовжній переріз запропонованого патрону з рухомою конічною втулкою, що має внутрішні напрямний та упорний конуси; Фіг.2 - повздовжній переріз запропонованого патрону із рухомою конічною втулкою що має один напрямний конус, а упорний конус виконано на внутрішньому торці упорної гайки; Фіг.3 - повздовжній переріз запропонованого патрону із рухомою конічною втулкою що має один напрямний конус, а упорний конус виконано на внутрішньому торці упорної гайки та сепаратор між кульками. Затискний патрон містить корпус 1 (Фіг.1, Фіг.2, Фіг.3). в якому розташований пружний затискний елемент 2 із зовнішніми конічними поверхнями і внутрішньою циліндричною, упорну гайку 4 з можливістю нагвинчування на зовнішню різьбу кінця корпусу 1 і взаємодії по наружній циліндричній поверхні із рухомою конічною втулкою 5, рухому конічну втулку 5, що розташована на передній конічній поверхні затискного елементу 2, з напрямним конусом з кутом b та упорним конусом з кутом у, яка взаємодіє по конічній поверхні (Фіг.1) з кульками 3, які розміщені в проміжку між рухомою втулкою 5 і внутрішнім торцем упорної гайки 4 або рухому конічну втулк у 5, що розташована на передній конічній поверхні затискного елементу 2. має напрямний конус з кутом b, яка взаємодіє по 4 торцьовій поверхні (Фіг.2) з кульками 3, які розміщені в проміжку між рухомою втулкою 5 і внутрішнім торцем упорної гайки 4 на якій виконано упорний конус з кутом g, також може використовува тись сепаратор 6 (Фіг.3) міжкульками 3 для полегшення складання та подальшої експлуатації патрона Принцип роботи затискного патрона наступний. В патрон із відгвинченою не до кінця гайкою 4 (Фіг.1, Фіг.2, Фіг.3) вводять заготовку або хвостовик інструменту і, утримуючи в одній руці його, іншою рукою закручують гайку 4 до контакту рухомої конічної втулки 5 з передньою конічною поверхнею затискного елементу 2. При цьому під дією крутного моменту відбувається кочення кульок 3 по внутрішньому торцю упорної гайки 4 і по упорному конусу рухомої конічної втулки 5 та переміщення в осьовому напрямку під дією результуючої осьової сили рухомої конічної втулки 5, що в свою чергу взаємодіє із затискним елементом 2, який в результаті стискається, обхоплюючи таким чином хвостовик інструменту. Кульки 3 виконують подвійну функцію: по-перше, в процесі затиску інструменту вони зменшують тертя між торцем гайки 4 та рухомою конічною втулкою 5 замінюючи тертя ковзанням тертям коченням, що зменшує коефіцієнт тертя; по-друге, в процесі роботи патрона під дією відцентрових сил при послабленні сили затиску інструменту під дією відцентрових сил на затискний елемент 2, відбувається їх компенсація за рахунок дії відцентрових сил на кульки 3, які здійснюють тиск на упорний конус рухомої конічної втулки 5, переміщують її в осьовому напрямку і створюють таким чином додаткове зусилля затиску. Це підтверджує основний технічний результат, який може бути досягнутий завдяки впровадженню винаходу в народному господарстві. Джерела інформації 1. Крижанівський В.А., Кузнецов Ю.М., Кириченко A.M., Гречка A.I., Смірнов В.В., Лебедев Ю.В., Валявський І.А., Лисенко О.В. Агрегатномодульне технологічне обладнання. Частина II. Проектування та дослідження вузлів агрегатномодульного технологічного обладнання Кіровоград, 2003. - с 212-213 (рис.16.4, а). 2. А.с. СРСР №1009633, МКИ В23В31/20. Цанговый патрон / Кузнецов Ю.Н., Вачев А.А., Стоянов П.Т., Георгиев Г.Х., Стоянова И.К., Лесев М.С, №3363667/25-08; Заявл. 14.12.81; Опубл. 07.04.83, Бюл. №13. 3. Кузнецов Ю.М., Гуменюк О.А., Рудковський A.M. Принципи створення інструментальних прецизійних затискних патронів для високошвидкісної обробки. // Збірник наукових праць КИТУ, вип.17 Кіровоград, 2006. - с.134-141 (рис.4. а). 5 Комп’ютерна в ерстка О. Рябко 34302 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
