Матриця для гарячого пресування металевих виробів

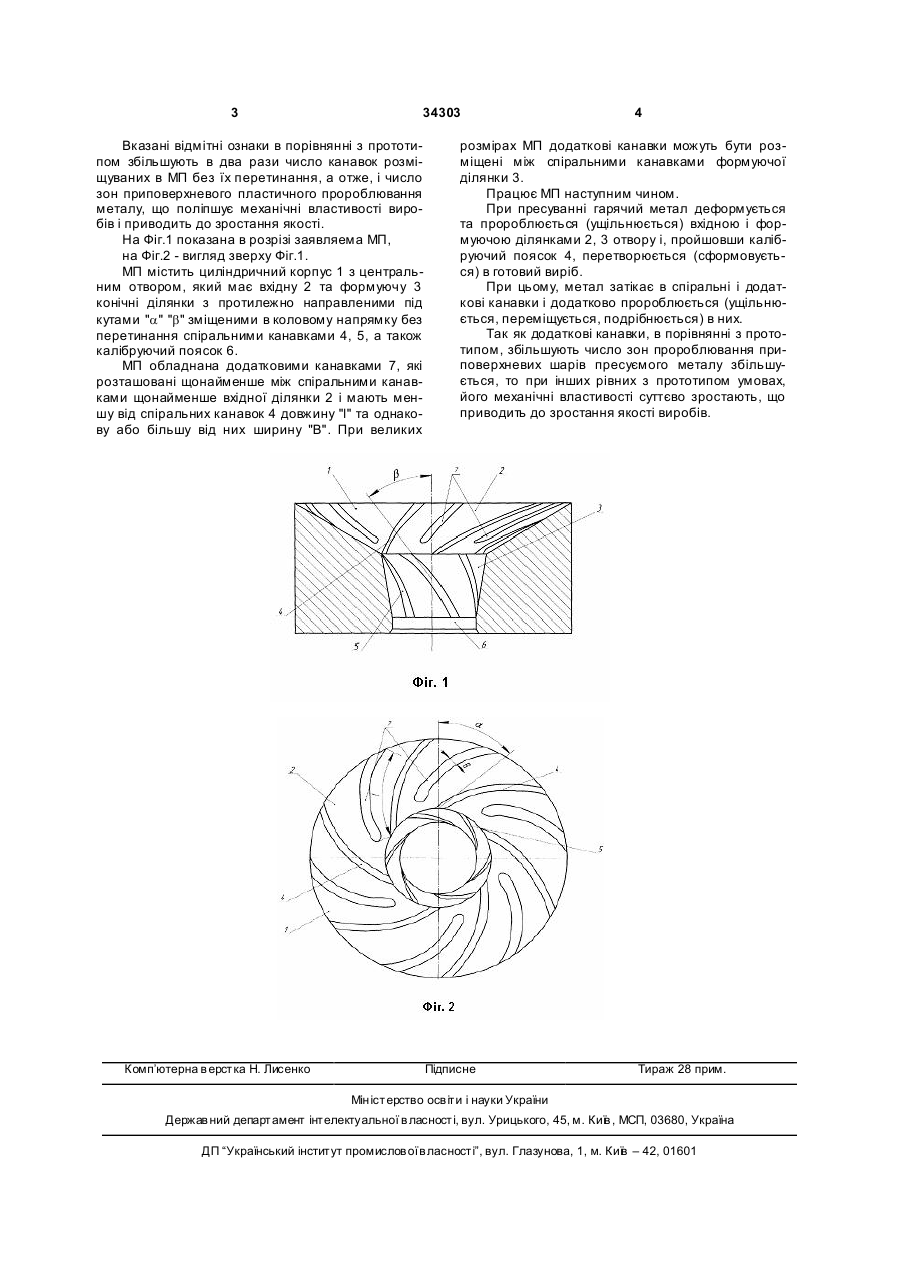

1. Матриця для гарячого пресування металевих виробів, що містить циліндричний корпус з центральним отвором, який має вхідну і формуючу конічні ділянки з протилежно направленими і зміщеними в коловому напрямку спіральними канавками, а також калібруючий поясок, яка відрізняється тим, що вона обладнана додатковими канавками, які розташовані між спіральними канавками принаймі вихідної ділянки і мають меншу від них довжину. 2. Матриця по п.1, яка відрізняється тим, що додаткові канавки мають однакову з спіральними канавками, або більшу від них, ширину. (19) (21) u200801986 (22) 18.02.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) КАЛАНТИР СЕРГІЙ ФАДЕЙОВИЧ, U A, ТІТОВ ВЯЧЕСЛАВ АНДРІЙОВИЧ, U A, ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, БОРИС РУСЛАН СТЕПАНОВИЧ, UA, ЗЛОЧЕВСЬКА Н АТАЛІЯ КОСТЯНТИНІВНА, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 34303 Вказані відмітні ознаки в порівнянні з прототипом збільшують в два рази число канавок розміщуваних в МП без їх перетинання, а отже, і число зон приповерхневого пластичного пророблювання металу, що поліпшує механічні властивості виробів і приводить до зростання якості. На Фіг.1 показана в розрізі заявляема МП, на Фіг.2 - вигляд зверху Фіг.1. МП містить циліндричний корпус 1 з центральним отвором, який має вхідну 2 та формуючу 3 конічні ділянки з протилежно направленими під кутами "a" "b" зміщеними в коловому напрямку без перетинання спіральними канавками 4, 5, а також калібруючий поясок 6. МП обладнана додатковими канавками 7, які розташовані щонайменше між спіральними канавками щонайменше вхідної ділянки 2 і мають меншу від спіральних канавок 4 довжину "l" та однакову або більшу від них ширину "В". При великих Комп’ютерна в ерстка Н. Лисенко 4 розмірах МП додаткові канавки можуть бути розміщені між спіральними канавками формуючої ділянки 3. Працює МП наступним чином. При пресуванні гарячий метал деформується та пророблюється (ущільнюється) вхідною і формуючою ділянками 2, 3 отвору і, пройшовши калібруючий поясок 4, перетворюється (сформовується) в готовий виріб. При цьому, метал затікає в спіральні і додаткові канавки і додатково пророблюється (ущільнюється, переміщується, подрібнюється) в них. Так як додаткові канавки, в порівнянні з прототипом, збільшують число зон пророблювання приповерхневих шарів пресуємого металу збільшується, то при інших рівних з прототипом умовах, його механічні властивості суттєво зростають, що приводить до зростання якості виробів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
